EXFS L / EXFS KU

Pro nepřímé propojení/uzemnění z provozních důvodů neuzemněných zařízení při působení blesku
Provedení pro vyrovnání potenciálů v ochraně před bleskem podle ČSN EN 62305 ve výbušných atmosférách (Ex), zóna 2
Tělo jiskřiště je vyrobené z tlakově litého zinku odolného vůči korozi, spodní díl je z umělé hmoty, připojovací kabel je pohyblivý

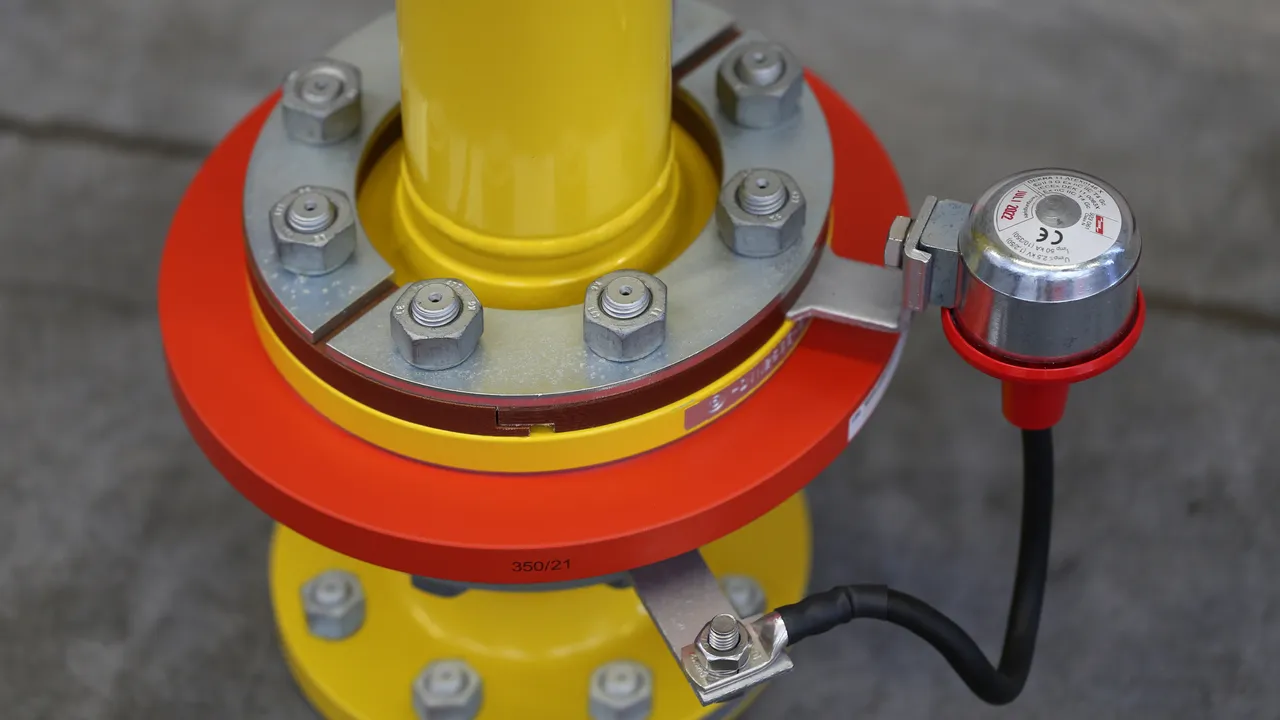

Pro přemostění izolačních přírub a izolačních šroubení v katodicky chráněných úsecích potrubí
Vysoce odolné provedení
Certifikace podle předpisu ATEX 2014/34/EU a IECEx

Details

EXFS L

Oddělovací jiskřiště pro instalaci ve výbušných atmosférách (Ex), nadzemní montáž.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Oddělovací jiskřiště EXFS L100
oddělovací jiskřiště EXFS L100 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 100 mm
pro rozměr třmenu: 20 - 130 mm

Výrobek: DEHN
Typ: EXFS L100
Obj. č.: 923060
nebo rovnocenný.

Certificates

Technical data

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	100 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	100 mm
Vhodné pro příruby	20 - 130 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Oddělovací jiskřiště EXFS L200
oddělovací jiskřiště EXFS L200 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 200 mm
pro rozměr třmenu: 120 - 230 mm

Výrobek: DEHN
Typ: EXFS L200
Obj. č.: 923061
nebo rovnocenný.

Certificates

Technical data

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	200 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	200 mm
Vhodné pro příruby	120 - 230 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Oddělovací jiskřiště EXFS L300
oddělovací jiskřiště EXFS L300 pro Ex prostředí
(zóna 2) s pohyblivým připojovacím kabelem, certifikace ATEX
(2014/34/EU) pro vyrovnání potenciálů v ochraně před bleskem
podle DIN VDE 0185-305-3 (ČSN EN 62305-3)
bleskový proud (10/350): 50 kA
třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
jmenovitý impulzní proud (8/20): 100 kA
100% odezva - napětí impulzu blesku: <= 2,5 kV
Odezva na střídavé napětí (50 Hz): <= 1,2 kV
délka kabelu: 300 mm
pro rozměr třmenu: 220 - 320 mm

Výrobek: DEHN
Typ: EXFS L300
Obj. č.: 923062
nebo rovnocenný.

Certificates

Technical data

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	300 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 54
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	H01N2-D 25 mm²s kabelovým okem a šroubem s maticí M10
Délka kabelu	300 mm
Vhodné pro příruby	220 - 320 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Oddělovací jiskřiště pro výbušné atmosféry (Ex) s připojovací kabely pro nadzemní a podzemní instalaci; vodotěsné provedení; připojovací kabely je možno upravit na požadovanou délku.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Oddělovací jiskřiště pro Ex-zóny EXFS KU
Oddělovací jiskřiště EXFS KU pro prostředí s nebezpečím výbuchu (zóna 2)
s připojovacími vodiči pro nadzemní a podzemní
instalaci, s certifikací ATEX (2014/34/EU) pro
vyrovnání potenciálů v ochraně před bleskem podle DIN VDE 0185-305-3
Bleskový impulzní proud (10/350): 50 kA
Třída zatížitelnosti bleskovým proudem podle EN 50 164-3: N
Jmenovitý svodový impulzní proud (8/20): 100 kA
100% zapalovací impulzní napětí blesku: <= 2,5 kV
Střídavé zapalovací napětí (50 Hz): <= 1,2 kV
Délka kabelu: 2 x cca 1500 mm

Výrobek: DEHN
Typ: EXFS KU
Obj. č.: 923019
nebo rovnocenný.

Certificates

Technical data

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka kabelu	2x cca 1500 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	50 kA
Třída zatížitelnosti bleskovým proudem	N
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	300 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 2,5 kV
Rozsah provozních teplot (T_U )	-20 °C ... +80 °C
Teplota prostředí při použití v prostředí Ex	-20 °C ... +60 °C
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0146 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-15: plyn	II 3 G Ex nC IIC T4 Gc
Certifikace IECEx	IECEx DEK 11.0063X
Označení Ex podle ČSN EN 60079-0	Ex nC IIC T4 Gc
Délka těla přístroje	90 mm
Průměr těla přístroje	63 mm
Materiál těla přístroje	zinkový odlitek, umělá hmota
Připojovací kabel	NYY-J-1x25 mm²
Délka kabelu	2x cca 1500 mm
Rozšířená technická data:	--------------------
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

Product 923019 was added to Notepad.

Product 923019 was added to the cart.

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

You are not authorized to download 923060.stp

You are not authorized to download 923060.igs

You are not authorized to download 923060.jt

You are not authorized to download 923060.dwg

You are not authorized to download 923060m_D.dxf

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

You are not authorized to download 923061.stp

You are not authorized to download 923061.igs

You are not authorized to download 923061.jt

You are not authorized to download 923061.dwg

You are not authorized to download 923060m_D.dxf

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

You are not authorized to download 923062.stp

You are not authorized to download 923062.igs

You are not authorized to download 923062.jt

You are not authorized to download 923062.dwg

You are not authorized to download 923060m_D.dxf

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

You are not authorized to download 923019.stp

You are not authorized to download 923019.igs

You are not authorized to download 923019.jt

You are not authorized to download 923019.dwg

You are not authorized to download 923019m_E.dxf

Product 923019 was added to Notepad.

Product 923019 was added to the cart.
