SPD VT1 M 25 kA

完整的预接线单元，由底座和插入式保护模块组成
设计紧凑，与放电容量和尺寸完美兼容。
凭借高通流量氧化锌压敏电阻/火花间隙实现高放电能力，I_imp 高达 25kA / 100kA
“动态热脱扣”SPD 监控装置，可靠性高
模块锁定系统提供模块释放按钮，无需工具即可更换保护模块
将 DEHN SCB 电涌防护开关用作后备熔断器时，可提供最佳的保护效果

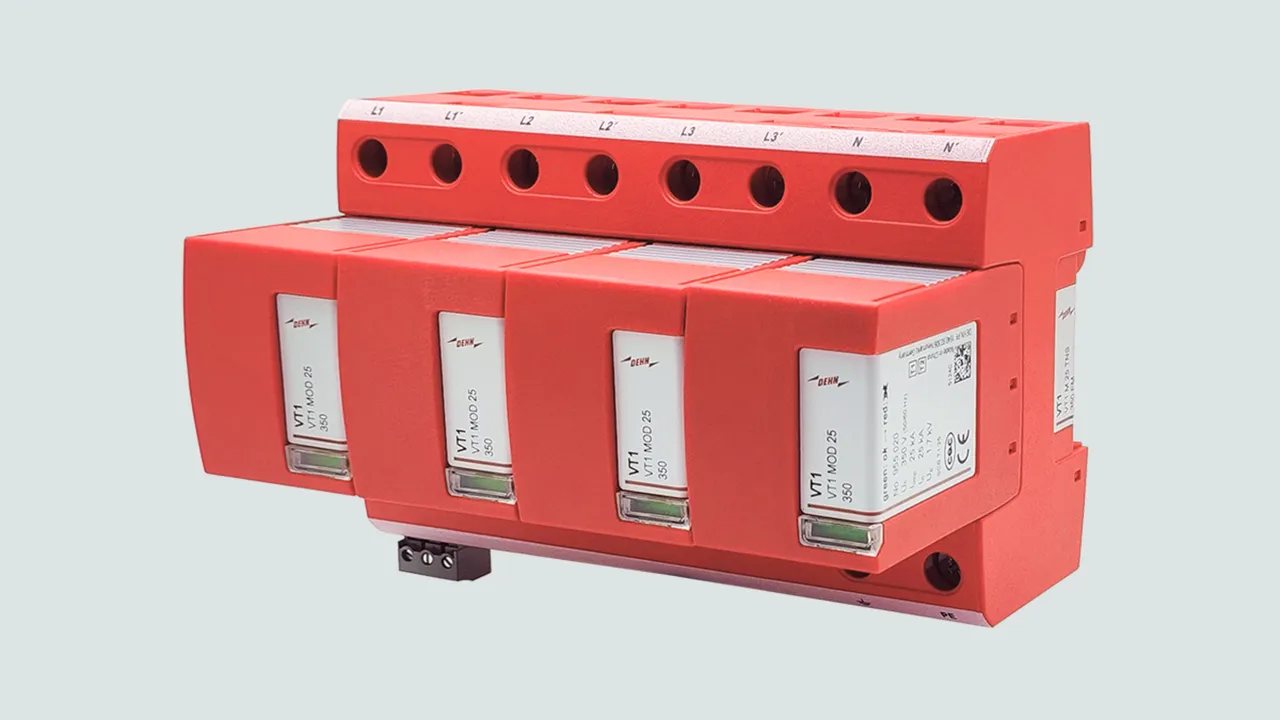

VT1 M 25 TNS 350 FM

1 Product

Part No. 955603 VT1 M 25 TNS 350 FM

GTIN 6942299506440, Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VT1 M 25 TNS 350 FM 电涌保护器
四极模块可插拔电涌保护器
宽度：8 个模组
1 + 2 型电涌保护器符合 IEC 61643-11、GB/T 18802.1
故障显示，带远程信号触点
最大持续工作电压：350 V AC
保护水平：≤ 1.7 kV
标称放电电流：25 kA
雷电冲击电流 25 kA
短路耐受能力：25 kArms

制造商： DEHN
型号: VT1 M 25 TNS 350 FM
货号: 955603
其他类似产品

Technical data

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	25 kA
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	315 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	385 V / 5 sec 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	10 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 955603 was added to Notepad.

Go to Notepad

Product 955603 was added to the cart.

Go to Web-Shop

VT1 M 25 TT 350 FM

1 Product

Part No. 955604 VT1 M 25 TT 350 FM

GTIN 6942299506457, Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VT1 M 25 TT 350 FM 电涌保护器
四极模块可插拔电涌保护器
宽度：8 个模组
符合 IEC 61643-11，GB/T 18802.1 标准的 1 + 2 型电涌保护器
故障显示，带远程信号触点
最大持续工作电压 L-N / N-PE：350 V AC/ 225 V AC
电压保护水平 L-N / N-PE: ≤ 1.7 kV / ≤ 1.5 kV
标称放电电流 L-N / N-PE：25 kA / 100 kA
雷电冲击电流 L-N / N-PE：12.5 kA / 100 kA
短路耐受能力：25 kArms

制造商： DEHN
型号: VT1 M 25 TT 350 FM
货号: 955604
其他类似产品

Technical data

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	350 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 μs) [L-N] (I_imp )	25 kA
雷电冲击电流 (10/350 μs) [N-PE] (I_imp )	100 kA
电压保护水平 [L-N] (U_P )	≤ 1.7 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1级+2级 / I级+II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	350 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	25 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	100 kA
雷电冲击电流 (10/350 μs) [L-N] (I_imp )	25 kA
雷电冲击电流 (10/350 μs) [N-PE] (I_imp )	100 kA
电压保护水平 [L-N] (U_P )	≤ 1.7 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	315 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	10 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5mm²单股线/软线

Product 955604 was added to Notepad.

Go to Notepad

Product 955604 was added to the cart.

Go to Web-Shop

VT1 M 25 TNC 350 FM

1 Product

Part No. 955602 VT1 M 25 TNC 350 FM

GTIN 6942299506464, Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VT1 M 25 TNC 350 FM 电涌保护器
三极模块可插拔电涌保护器
宽度：6 个模组
符合 IEC 61643-11，GB/T 18802.1 标准的 1 + 2 型电涌保护器
故障显示，带远程信号触点
最大持续工作电压：350 V AC
保护水平：≤ 1.7 kV
标称放电电流：25 kA
雷电冲击电流：25 kA
短路耐受能力：25 kArms

制造商： DEHN
型号: VT1 M 25 TNC 350 FM
货号: 955602
其他类似产品

Technical data

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	25 kA
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	315 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	385 V / 5 sec 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	10 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 955602 was added to Notepad.

Go to Notepad

Product 955602 was added to the cart.

Go to Web-Shop

VT1 M 25 TN 350 FM

1 Product

Part No. 955600 VT1 M 25 TN 350 FM

GTIN 6942299506433, Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VT1 M 25 TN 350 FM surge arrester
Modular and pluggable two-pole surge arrester
Width:4 modules
符合 IEC 61643-11，GB/T 18802.1 标准的 1 + 2 型电涌保护器
故障显示，带远程信号触点
最大持续工作电压：350 V AC
保护水平：≤ 1.7 kV
标称放电电流：25 kA
雷电冲击电流：25 kA
短路耐受能力：25 kArms

制造商： DEHN
型号: VT1 M 25 TN 350 FM
货号: 955600
其他类似产品

Technical data

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1 型 + 2 型 / I 级 + II 级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	350 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	25 kA
雷电冲击电流 (10/350 μs) (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.7 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	315 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	385 V / 5 sec 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	10 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm²单股线/软线

Product 955600 was added to Notepad.

Go to Notepad

Product 955600 was added to the cart.

Go to Web-Shop

VT1 M 25 TT 2P 350 FM

1 Product

Part No. 955601 VT1 M 25 TT 2P 350 FM

GTIN 6942299506471, Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VT1 M TT 2P 350 FM 电涌保护器
模块化和可插拔式双极电涌保护器
宽度：4 个模组
符合 IEC 61643-11，GB/T 18802.1 标准的 1 + 2 型电涌保护器
故障显示，带远程信号触点
最大持续工作电压 L-N / N-PE：350 V AC/ 225 V AC
电压保护水平 L-N / N-PE: ≤ 1.7 kV / ≤ 1.5 kV
标称放电电流 L-N / N-PE：25 kA / 50 kA
雷电冲击电流 L-N / N-PE：25 kA / 50 kA
短路耐受能力：25 kArms

制造商： DEHN
型号: VT1 M 25 TT 2P 350 FM
货号: 955601
其他类似产品

Technical data

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	350 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 μs) [L-N] (I_imp )	25 kA
雷电冲击电流 (10/350 μs) [N-PE] (I_imp )	50 kA
电压保护水平 [L-N] (U_P )	≤ 1.7 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV

电涌保护器符合 GB 18802.1 / IEC 61643-11 标准	1级+2级 / I级+II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	350 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	25 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	50 kA
雷电冲击电流 (10/350 μs) [L-N] (I_imp )	25 kA
雷电冲击电流 (10/350 μs) [N-PE] (I_imp )	50 kA
电压保护水平 [L-N] (U_P )	≤ 1.7 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
响应时间 (t_A )	≤ 25 ns
最大后备熔丝	315 A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) (U_T) - 特性	335 V / 5 sec 耐受
暂态过电压 (TOV) (U_T) - 特性	440 V / 120 min 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	10 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5mm²单股线/软线
