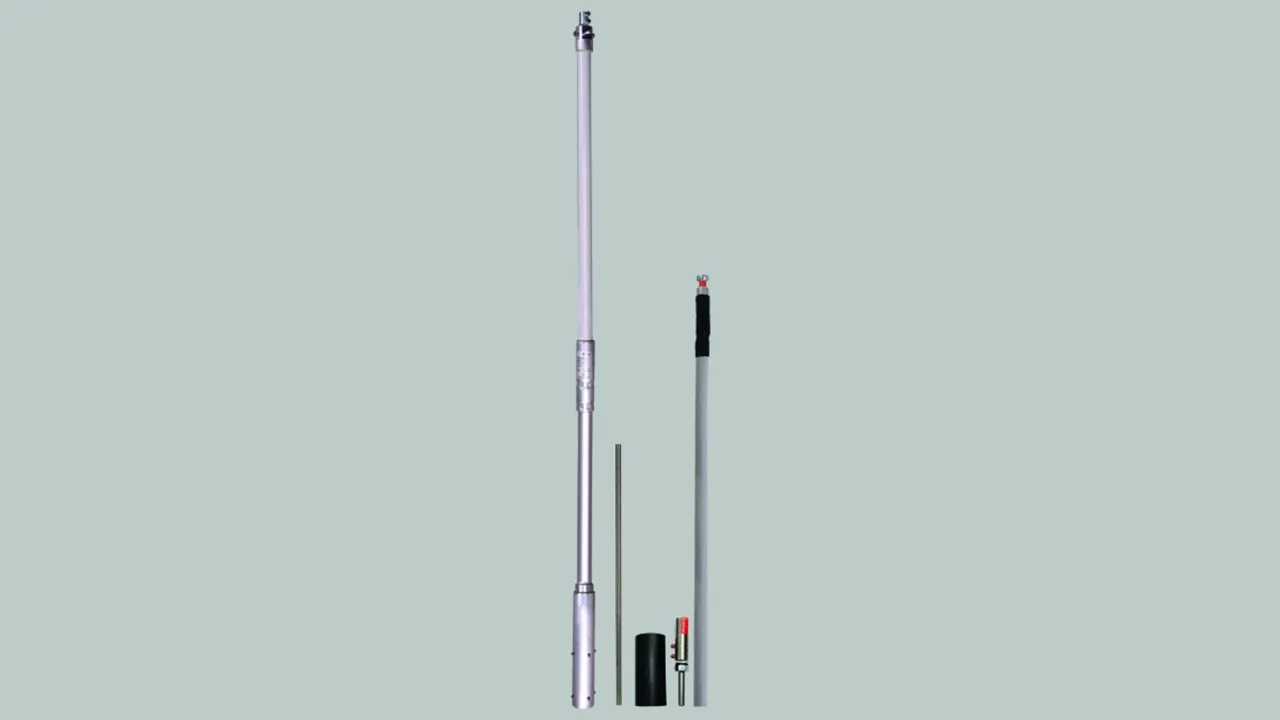

HVI light plus 引下线的接闪杆，用于金属屋顶和椽子支架

全套接闪杆用于金属屋顶/椽子支架的顶部安装，用于在屋顶下铺设 HVI light plus 引下线。

整套由以下部分组成：
– 不锈钢接闪针，直径 10 mm，长度 1000 mm
– 玻璃钢/铝材质支撑管，直径 40/50/60 mm，长度 2680 mm
– HVI light plus 引下线（预装，管道内部敷设）

1 Product

Part No. 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Customs tariff No. (EU): 853890, Gross weight: 10.40 kg, PU: 1.00 件

Images

Additional information

HVI light plus 引下线敷设在 2680 mm 的支撑管中，带 1000mm 的接闪针
独立的接闪系统
例如，从发射/接收系统
（抛物线、地面天线）。
由于在支撑管内部敷设
HVI light plus 引下线，视觉效果更佳
耐高压绝缘引下线，用于保持
与电气设备之间的距离，
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 60 cm（空气环境）
或 s =< 120 cm（固体环境）。
支撑管的规格符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
HVI light plus 引下线安装在支撑管内，
带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2680 mm
运输长度: 2680 mm
引下线颜色: 灰色 ●
导体材料: Cu
等效隔离距离 s（空气环境）: ≤ 60 cm
最小起订长度: 6 m
最大订购长度: 70 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
货号: 819688
其他类似产品

Certificates



Technical data

支撑管材料 玻璃钢 / 铝
支撑管长度 2680 mm
运输长度 2680 mm
接闪针长度 1000 mm
引下线直径 Ø 21 mm
引下线颜色 灰色 ●
导体材料 Cu
等效隔离距离 s（空气环境） ≤ 60 cm
最小起订长度 6 m
最大订购长度 70 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)
