连接端子用于 HVI light plus 引下线

用于管道内部/外部敷设以及与接地装置、环形回路或外部防雷系统其他部分连接的安装优化连接元件。

连接端子用于 HVI light plus 引下线

连接端子用于端接 HVI light plus 引下线，在支撑管（头部件）上形成电缆端部密封，或连接外部防雷系统的其他部件或接地装置（包括热缩套管）。
该连接件可用于 HVI light plus 支撑管的管道外部敷设。

1 Product

Part No. 819640 AE BO10 KF HVI 60 V2A

GTIN 4013364481763, Customs tariff No. (EU): 853590, Gross weight: 162.90 g, PU: 10.00 件

Images

Additional information

连接端子用于 HVI light plus 引下线，不锈钢
连接端子用于 HVI light plus 引下线。用于
HVI light plus 引下线在两侧的端接，
在连接电缆时，
例如与接闪杆上的连接板或
外部防雷装置的其他部件连接时。
包括热缩套管
材料: 不锈钢
连接: 螺栓 Ø10 mm，长 50 mm
雷电冲击电流承载能力 (10/350 µs): 150 kA

制造商： DEHN
型号: AE BO10 KF HVI 60 V2A
货号: 819640
其他类似产品

Certificates



Technical data

材料 不锈钢
连接 螺栓 Ø10 mm，长 50 mm
直径 Ø 连接端子 21 mm
雷电冲击电流承载能力 (10/350 µs) 150 kA

Product 819640 was added to Notepad.

Go to Notepad

Product 819640 was added to the cart.

Go to Web-Shop

连接组件用于管道内部敷设的 HVI light plus 引下线

两个连接端子用于端接 HVI light plus 引下线的两端。一个连接端子用于在支撑管（头部件）中形成电缆末端闭合，一个连接元件用于连接外部防雷或接地系统的其他部件（包括两个热缩套管）。
这些连接端子只能用于 HVI light plus 支撑管。

1 Product

Part No. 819645 HVI LI PL ASS RIV KF V2A

GTIN 4013364481770, Customs tariff No. (EU): 853590, Gross weight: 341.42 g, PU: 1.00 件

Images

Additional information

连接组件用于管道内部敷设的 HVI light plus 引下线 D 21mm
连接端子用于在两端端接 HVI light plus 引下线
材料: 不锈钢
连接: 螺栓 Ø10 mm，长 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL ASS RIV KF V2A
货号: 819645
其他类似产品

Certificates



Technical data

材料 不锈钢
连接 螺栓 Ø10 mm，长 50 mm
直径 Ø 连接端子 21 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819645 was added to Notepad.

Go to Notepad

Product 819645 was added to the cart.

Go to Web-Shop

用于 HVI light plus 引下线的可测试绝缘连接端子

3 Products

Part No. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN 4013364511460, Customs tariff No. (EU): 853590, Gross weight: 205.80 g, PU: 5.00 件

Images

Additional information

用于 HVI light plus 引下线（接地侧）的绝缘连接端子
绝缘连接端子
用于端接
HVI light plus 引下线
接地侧
包括热缩套管。
用于 HVI light plus 的
绝缘测试
安装: 接地侧
适用于: HVI light plus
材料: 不锈钢 / 塑料
连接: 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈
雷电冲击电流承载能力 (10/350 µs): 150 kA

制造商： DEHN
型号: AE ISO BO10 KF HVI 60 V2A
货号: 819646
其他类似产品

Certificates



Technical data

安装 接地侧
适用于 HVI light plus
材料 不锈钢 / 塑料
连接 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈
雷电冲击电流承载能力 (10/350 µs) 150 kA

Product 819646 was added to Notepad.

Go to Notepad

Product 819646 was added to the cart.

Go to Web-Shop

Part No. 819647 AE ISO RIV KF HVI 60 V2A

GTIN 4013364511477, Customs tariff No. (EU): 853590, Gross weight: 208.80 g, PU: 5.00 件

Images

Additional information

用于 HVI light plus 引下线的绝缘连接端子（管道内部敷设）
绝缘连接端子
用于端接
HVI light plus 引下线
用于管道内部敷设
包括热缩套管
用于 HVI light plus 的
绝缘测试
安装: 管道内部敷设
适用于: HVI light plus
材料: 不锈钢 / 塑料
连接: 特殊蘑菇头
雷电冲击电流承载能力 (10/350 µs): 150 kA

制造商： DEHN
型号: AE ISO RIV KF HVI 60 V2A
货号: 819647
其他类似产品

Certificates



Technical data

安装 管道内部敷设
适用于 HVI light plus
材料 不锈钢 / 塑料
连接 特殊蘑菇头
雷电冲击电流承载能力 (10/350 µs) 150 kA

Product 819647 was added to Notepad.

Go to Notepad

Product 819647 was added to the cart.

Go to Web-Shop

Part No. 819648 AE ISO RAV KF HVI 60 V2A

GTIN 4013364511484, Customs tariff No. (EU): 853590, Gross weight: 200.20 g, PU: 5.00 件

Images

Additional information

用于 HVI light plus 引下线的绝缘连接端子（管道外部敷设）
绝缘连接端子
用于端接
HVI light plus 引下线
用于管道外部敷设
包括热缩套管
用于 HVI light plus 的
绝缘测试
安装: 管道外部敷设
适用于: HVI light plus
材料: 不锈钢 / 塑料
连接: 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈
雷电冲击电流承载能力 (10/350 µs): 150 kA

制造商： DEHN
型号: AE ISO RAV KF HVI 60 V2A
货号: 819648
其他类似产品

Certificates



Technical data

安装 管道外部敷设
适用于 HVI light plus
材料 不锈钢 / 塑料
连接 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈
雷电冲击电流承载能力 (10/350 µs) 150 kA

Product 819648 was added to Notepad.

Go to Notepad

Product 819648 was added to the cart.

Go to Web-Shop

等电位端子

用于 HVI light plus 引下线密封端和其他情况的电场放电。

1 Product

Part No. 410222 PAE 18 EX AB11 V2A

GTIN 4013364482289, Customs tariff No. (EU): 853590, Gross weight: 50.92 g, PU: 1.00 件

Images

Additional information

等电位连接端子用于 HVI light plus 引下线，不锈钢
等电位连接端子用于 HVI light plus 引下线
用于将
HVI light plus 引下线的特殊护套连接到等电位
材料: 不锈钢
夹持范围 Ø: 18 mm
连接孔径 Ø: 10.5 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: PAE 18 EX AB11 V2A
货号: 410222
其他类似产品



Technical data

材料 不锈钢
夹持范围 Ø 18 mm
连接孔径 Ø 10.5 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410222 was added to Notepad.

Go to Notepad

Product 410222 was added to the cart.

Go to Web-Shop

测量点端子

用于 HVI 检查的测量点。

1 Product

Part No. 819649 MPK 18 V2A

GTIN 4013364512498, Customs tariff No. (EU): 853890, Gross weight: 41.80 g, PU: 5.00 件

Images

Additional information

测量点端子用于绝缘测试
测量点端子
用于永久安装
，在

HVI light plus 引下线和
HVI 引下线的绝缘测试期间
连接测量仪器。
适用于: HVI light plus和 HVI
材料: 不锈钢
夹持范围 Ø: 18-20 mm

制造商： DEHN
型号: MPK 18 V2A
货号: 819649
其他类似产品



Technical data

适用于 HVI light plus和 HVI
材料 不锈钢
夹持范围 Ø 18-20 mm

Product 819649 was added to Notepad.

Go to Notepad

Product 819649 was added to the cart.

Go to Web-Shop

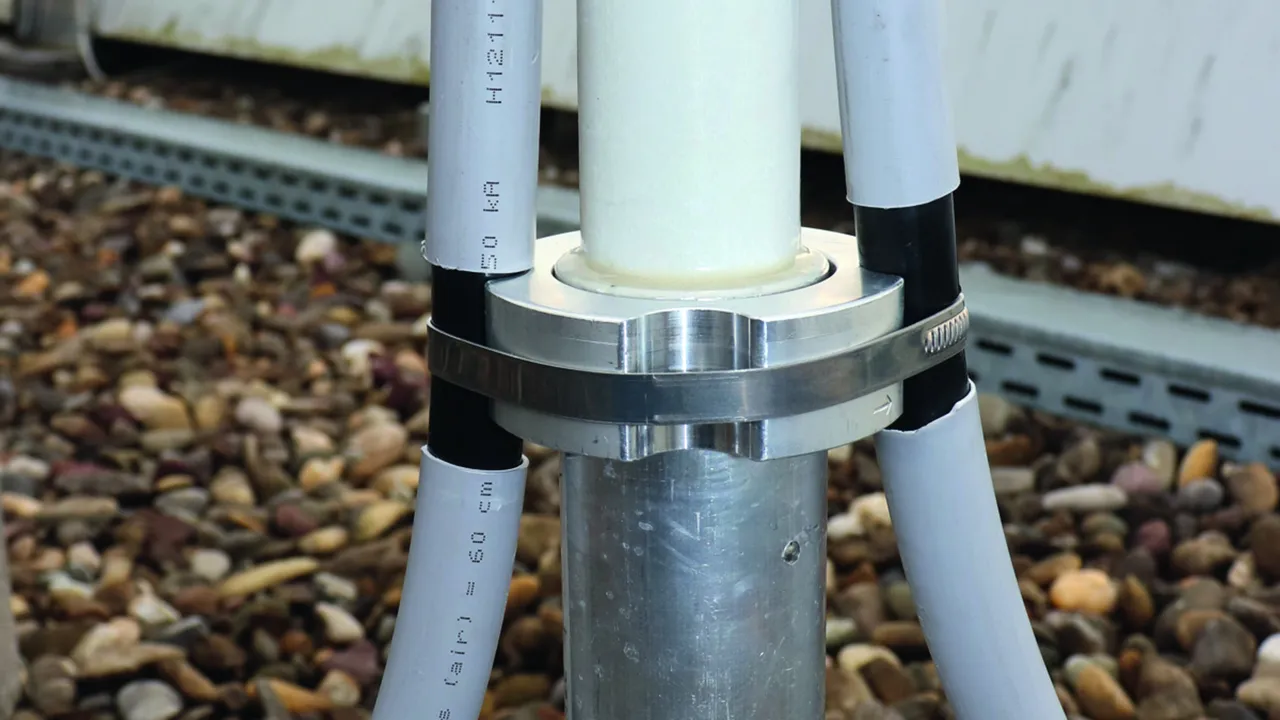

D40 接闪杆紧固套件

用于将 HVI light plus 引下线安装在直径为 40 mm 的 HVI light plus 支撑管上的固定装置，包括连接板和带不锈钢夹子的固定环（包括四个塑料半夹持件和两条电缆扎带）。

1 Product

Part No. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN 4013364499638, Customs tariff No. (EU): 853890, Gross weight: 462.00 g, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的固定套件 21mm 不锈钢 / 铝质
固定套件用于将
HVI light plus 引下线安装在 D 40 mm 的支撑管上，
由连接板（四芯）和
带夹子的固定环组成，
用于末端封闭
包括四个塑料半壳和两条电缆扎带
材料: 不锈钢 / 铝 / 塑料
连接板支持范围: 方孔 13 mm
导体夹持件: 4 芯
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: BFS SR D40 4AE HVI LI PL AL V2A KST
货号: 819642
其他类似产品

Certificates



Technical data

材料 不锈钢 / 铝 / 塑料
连接板支持范围 方孔 13 mm
导体夹持件 4 芯
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819642 was added to Notepad.

Go to Notepad

Product 819642 was added to the cart.

Go to Web-Shop

D50 接闪杆紧固套件

用于将 HVI light plus 引下线安装在直径为 50 mm 的 HVI 支撑管上的固定套件，包括连接板和带不锈钢夹子的固定环（包括四个塑料半夹持件和两条电缆扎带）。

1 Product

Part No. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN 4013364499621, Customs tariff No. (EU): 853890, Gross weight: 515.44 g, PU: 1.00 件

Images

Additional information

固定套件用于 HVI light plus 引下线
或 HVI long 引下线，不锈钢/铝质
固定套件用于将
HVI light plus 引下线或 HVI long 引下线
安装在 D 50 mm 的支撑管上，
由连接板（四芯）和
带夹子的固定环组成，
用于末端封闭
包括四个塑料半壳和两条电缆扎带
材料: 不锈钢 / 铝 / 塑料
连接板支持范围: 方孔 13 mm
导体夹持件: 4 芯
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: BFS SR D50 4AE HVI LI PL AL V2A KST
货号: 819283
其他类似产品

Certificates



Technical data

材料 不锈钢 / 铝 / 塑料
连接板支持范围 方孔 13 mm
导体夹持件 4 芯
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819283 was added to Notepad.

Go to Notepad

Product 819283 was added to the cart.

Go to Web-Shop

连接板

连接板（四芯），用于将 HVI light plus 引下线安装在直径为 40 mm 的支撑管上（如货号 105 672、105 673、105 677、105 678）。

1 Product

Part No. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN 4013364492653, Customs tariff No. (EU): 853890, Gross weight: 135.20 g, PU: 1.00 件

Images

Additional information

不锈钢连接板
（四芯）用于将 HVI light plus 引下线安装到
支撑管 Ø40 mm
材料: 不锈钢
连接板支持范围: 方孔 13 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: AP SR D40 4AE HVI LI PL V2A
货号: 819298
其他类似产品

Certificates



Technical data

材料 不锈钢
连接板支持范围 方孔 13 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819298 was added to Notepad.

Go to Notepad

Product 819298 was added to the cart.

Go to Web-Shop
