接闪杆，可用于平顶屋面上的 HVI light plus 引下线

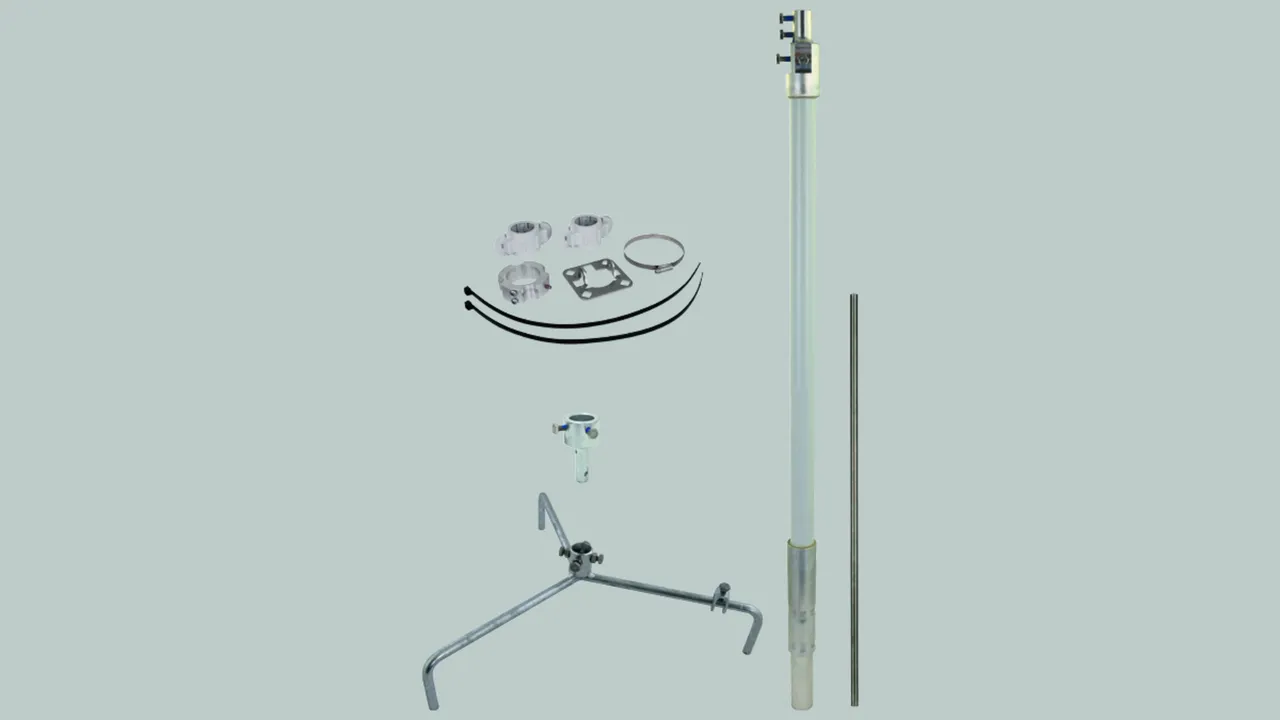

全套包括 接闪针/接闪杆， 支撑管、紧固套件（包括连接板、塑料支架、电缆扎带和等电位触点引出头）和三角架。
可根据屋顶斜度调节倾斜角，最大 10°。
混凝土底座（重量 17 kg）和垫盘需要单独订购。

带小型三脚架和接闪针的接闪杆

2 Products

Part No. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN 4013364494459, Customs tariff No. (EU): 853890, Gross weight: 6.34 kg, PU: 1.00 件

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light plus 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 40 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
可适应最大 10° 的屋顶坡度。
接闪杆用于 HVI light plus 引下线
总高度为 2200 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
三脚架材料: 镀锌钢
三脚架半径: 320 mm
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
绝缘段: 1230 mm
接闪针长度: 500 mm
接闪针材料: 不锈钢
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D40 L2200 GFK AL V2A DBS R320 STTZN
货号: 819685
其他类似产品

Certificates



Technical data

高度 2200 mm
三脚架材料 镀锌钢
三脚架半径 320 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
接闪针长度 500 mm
接闪针材料 不锈钢
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819685 was added to Notepad.

Go to Notepad

Product 819685 was added to the cart.

Go to Web-Shop

Part No. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN 4013364494466, Customs tariff No. (EU): 853890, Gross weight: 6.61 kg, PU: 1.00 件

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light plus 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 40 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
可适应最大 10° 的屋顶坡度。
接闪杆用于 HVI light plus 引下线
总高度为 2700 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
三脚架材料: 镀锌钢
三脚架半径: 320 mm
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
绝缘段: 1230 mm
接闪针长度: 1000 mm
接闪针材料: 不锈钢
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D40 L2700 GFK AL V2A DBS R320 STTZN
货号: 819690
其他类似产品

Certificates



Technical data

高度 2700 mm
三脚架材料 镀锌钢
三脚架半径 320 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
接闪针长度 1000 mm
接闪针材料 不锈钢
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819690 was added to Notepad.

Go to Notepad

Product 819690 was added to the cart.

Go to Web-Shop

带大型三脚架和接闪针的接闪杆

1 Product

Part No. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN 4013364494428, Customs tariff No. (EU): 853890, Gross weight: 12.86 kg, PU: 1.00 件

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light plus 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 40 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆的设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 200 km/h。
可适应最大 10° 的屋顶坡度。
接闪杆用于 HVI light plus 引下线
总高度为 2700 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
三脚架材料: 镀锌钢
三脚架半径: 560 mm
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
绝缘段: 1230 mm
接闪针长度: 1000 mm
接闪针材料: 不锈钢
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D40 L2700 GFK AL V2A DBS R560 STTZN
货号: 819682
其他类似产品

Certificates



Technical data

高度 2700 mm
三脚架材料 镀锌钢
三脚架半径 560 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
接闪针长度 1000 mm
接闪针材料 不锈钢
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819682 was added to Notepad.

Go to Notepad

Product 819682 was added to the cart.

Go to Web-Shop

带大型三脚架和接闪针的接闪杆

2 Products

Part No. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN 4013364494435, Customs tariff No. (EU): 853890, Gross weight: 13.02 kg, PU: 1.00 件

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light plus 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 40 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆的设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 159 km/h。
可适应最大 10° 的屋顶坡度。
接闪杆 40 用于 HVI light plus 引下线
总高度为 3700 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
三脚架材料: 镀锌钢
三脚架半径: 560 mm
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
绝缘段: 1230 mm
接闪针长度: 2000 mm
接闪针材料: 镁铝合金
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D40 L3700 GFK AL DBS R560 STTZN
货号: 819687
其他类似产品

Certificates



Technical data

高度 3700 mm
三脚架材料 镀锌钢
三脚架半径 560 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
接闪针长度 2000 mm
接闪针材料 镁铝合金
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819687 was added to Notepad.

Go to Notepad

Product 819687 was added to the cart.

Go to Web-Shop

Part No. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN 4013364494442, Customs tariff No. (EU): 853890, Gross weight: 13.06 kg, PU: 1.00 件

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light plus 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 40 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆的设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 99 km/h。
可适应最大 10° 的屋顶坡度。
接闪杆 40 用于 HVI light plus 引下线
总高度为 4700 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
三脚架材料: 镀锌钢
三脚架半径: 560 mm
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
绝缘段: 1230 mm
接闪针长度: 3000 mm
接闪针材料: 镁铝合金
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D40 L4700 GFK AL DBS R560 STTZN
货号: 819680
其他类似产品

Certificates



Technical data

高度 4700 mm
三脚架材料 镀锌钢
三脚架半径 560 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
接闪针长度 3000 mm
接闪针材料 镁铝合金
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819680 was added to Notepad.

Go to Notepad

Product 819680 was added to the cart.

Go to Web-Shop
