支撑管用于 HVI light plus 引下线

带有集成等电位弹簧元件的隐蔽式支撑管，适合以下应用
– 壁式安装
– 内部和外部安装在 N 型支脚支架上（带/不带侧面出口）
– 安装在金属屋顶和椽子支架

无侧面出口。

支撑管，带内置密封端/等电位弹簧元件 无 侧面出口。不锈钢接闪针 Ø10 mm，长度 500 / 1000 mm。

4 Products

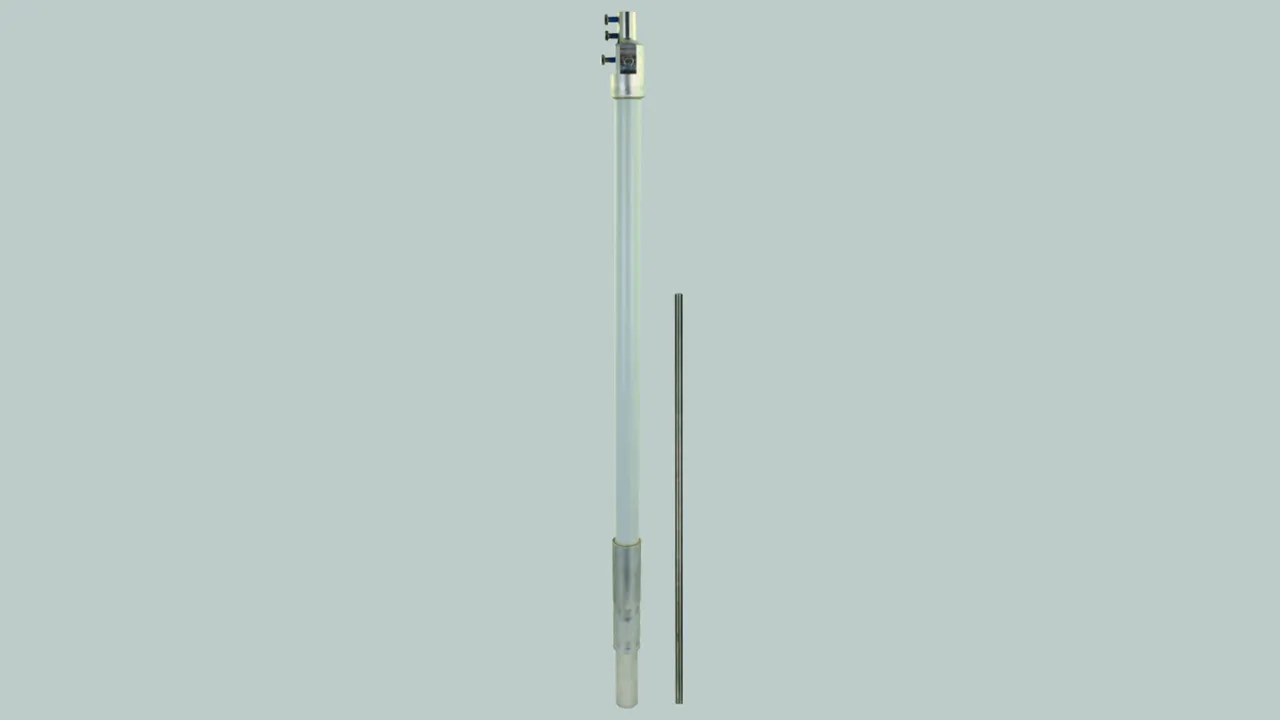

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Customs tariff No. (EU): 853890, Gross weight: 2.53 kg, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的支撑管，配备长度为 2100 mm 的接闪针，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 500 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
运输长度: 1600 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
货号: 105672
其他类似产品

Certificates



Technical data

接闪针长度 500 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
运输长度 1600 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105672 was added to Notepad.

Go to Notepad

Product 105672 was added to the cart.

Go to Web-Shop

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Customs tariff No. (EU): 853890, Gross weight: 2.80 kg, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的支撑管，配备长度为 2600 mm 的接闪针，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 1000 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
运输长度: 1600 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
货号: 105673
其他类似产品

Certificates



Technical data

接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
运输长度 1600 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105673 was added to Notepad.

Go to Notepad

Product 105673 was added to the cart.

Go to Web-Shop

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Customs tariff No. (EU): 853890, Gross weight: 3.53 kg, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的支撑管，配备长度为 2900 mm 的接闪针，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 500 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
货号: 105674
其他类似产品

Certificates



Technical data

接闪针长度 500 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105674 was added to Notepad.

Go to Notepad

Product 105674 was added to the cart.

Go to Web-Shop

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Customs tariff No. (EU): 853890, Gross weight: 3.80 kg, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的支撑管，配备长度为 3400 mm 的接闪针，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 1000 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
货号: 105675
其他类似产品

Certificates



Technical data

接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105675 was added to Notepad.

Go to Notepad

Product 105675 was added to the cart.

Go to Web-Shop

带侧面出口

支撑管，带内置密封端/等电位弹簧元件 带有 侧面出口 | 不锈钢接闪针 Ø10 mm，长度 500 / 1000 mm。

2 Products

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Customs tariff No. (EU): 853890, Gross weight: 3.35 kg, PU: 1.00 件

Images

Additional information

支撑管用于 HVI light plus 引下线，带接闪针
带侧面出口，长度 2900mm，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 500 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 2400 FSP500 SA HVI LI PL GFK AL
货号: 105677
其他类似产品

Certificates



Technical data

接闪针长度 500 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105677 was added to Notepad.

Go to Notepad

Product 105677 was added to the cart.

Go to Web-Shop

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Customs tariff No. (EU): 853890, Gross weight: 3.62 kg, PU: 1.00 件

Images

Additional information

支撑管用于 HVI light plus 引下线，带接闪针
带侧面出口，长度 3400mm，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 1000 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
货号: 105678
其他类似产品

Certificates



Technical data

接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105678 was added to Notepad.

Go to Notepad

Product 105678 was added to the cart.

Go to Web-Shop

用于金属屋顶和椽子支架

支撑管，带内置密封端/等电位弹簧元件，用于在屋顶下敷设。不锈钢接闪针 Ø10 mm，长度 1000 mm。

1 Product

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Customs tariff No. (EU): 853890, Gross weight: 4.83 kg, PU: 1.00 件

Images

Additional information

用于 HVI light plus 引下线的支撑管，配备长度为 3680 mm 的接闪针，玻璃纤维增强塑料/铝材质
玻璃纤维增强塑料/铝材质支撑管，带内置密封端
和等电位弹簧元件，用于 HVI light plus 引下线
为了保持与导电部件之间的隔离距离
符合 DIN EN 62305 (VDE 0185-305-3) 标准。
支撑管的规格符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
材料系数 km = 0.7
浅灰色，抗紫外线，一件式
结合 Ø10 mm 接闪针，长度 1000 mm，采用不锈钢制成。
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2680 mm
运输长度: 2680 mm
外径 Ø: 40 mm
绝缘段长度: 1230 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: SR D40 2680 FSP1000 DSH GFK AL V2A
货号: 105688
其他类似产品

Certificates



Technical data

接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2680 mm
运输长度 2680 mm
外径 Ø 40 mm
绝缘段长度 1230 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105688 was added to Notepad.

Go to Notepad

Product 105688 was added to the cart.

Go to Web-Shop
