用于高标称电压系统的组合式SPD

大功率氧化锌压敏电阻带来高放电能力
凭借“动态热控制”脱扣器实现高监控可靠性
专为高系统电压而设计
抗电涌能力强

DEHNguard SE WE ... FM

电涌保护器 ("3+1" 电路) ，用于保护高标称电压的交流电源系统，带有遥信报警功能。

2 Products

Part No. 999894 DG SE WE 1260 FM

GTIN 6942299506617, Customs tariff No. (EU): , Gross weight: 747.50 g, PU: 1.00 件

Images

Additional information

组合式电涌保护器 DEHNguard SE WE 1260 FM
4极电涌保护器，8模宽度
故障指示，带遥信端子
参考EN/IEC 61643-11，2级SPD
最大持续工作电压：1260 V 交流
电压保护水平：≤ 4.5 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：25 kArms
依据IEC 62305-4可与其它红线产品能量协调使用

制造商： DEHN
型号: DG SE WE 1260 FM
货号: 999894
其他类似产品

Technical data

SPD测试方法参考 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	1140 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1260 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.5 kV
最大后备熔丝（最大过电流保护）	100 A aM
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
过电压耐受能力 (U_W/I) (du / dt=600 V / µs)	2600 V
过电压耐受能力 (U_W/I) (du / dt=1600 V / µs)	3000 V
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm²单股线/软线

SPD测试方法参考 EN 61643-11 / IEC 61643-11	2级 / II级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	1140 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1260 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.5 kV
最大后备熔丝时短路耐受能力 (I_SCCR )	25 kA_rms
过电压耐受能力 (U_W/I) (du / dt=600 V / µs)	2600 V
过电压耐受能力 (U_W/I) (du / dt=1600 V / µs)	3000 V
工作状态/故障指示	绿 / 红
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0

Product 999894 was added to Notepad.

Go to Notepad

Product 999894 was added to the cart.

Go to Web-Shop

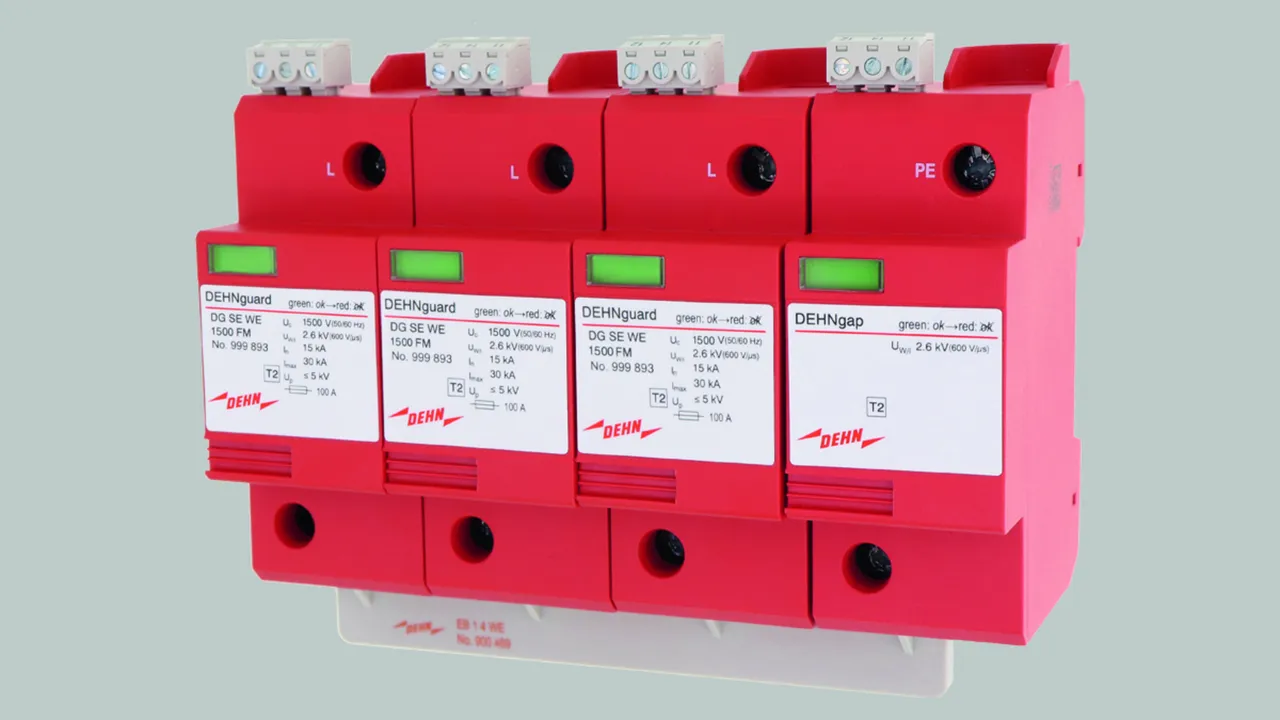

Part No. 999893 DG SE WE 1500 FM

GTIN 6942299506815, Customs tariff No. (EU): , Gross weight: 747.50 g, PU: 1.00 件
