Part No. 941300 DSH TNC 255

GTIN 4013364133556, Customs tariff No. (EU): 853630, Gross weight: 415.80 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TNC 255 是一款复合型电涌保护器
用于230/400 V TNC系统的3极复合型电涌保护器
依据EN 61643-11，1级+2级SPD，4模宽度
可安装于空间紧凑的应用环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平： ≤ 1.5 kV
雷电冲击电流(10/350)：37.5 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TNC 255
货号: 941300
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	37.5 kA
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	12.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE, UL

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	37.5 kA
比能量[L1+L2+L3-PEN] (W/R)	352.00 kJ/ohms
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	12.5 kA
比能量 [L-PEN] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12.5 / 37.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流到25 kA_rms 时，32A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, PEN)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL

Product 941300 was added to Notepad.

Go to Notepad

Product 941300 was added to the cart.

Go to Web-Shop

Part No. 941305 DSH TNC 255 FM

GTIN 4013364275317, Customs tariff No. (EU): 853630, Gross weight: 420.60 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TNC 255 FM 是一款复合型电涌保护器
用于230/400 V TNC系统的3极复合型电涌保护器
具备遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
可安装于空间紧凑的应用环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平： ≤ 1.5 kV
雷电冲击电流(10/350)：37.5 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TNC 255 FM
货号: 941305
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	37.5 kA
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	12.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	37.5 kA
比能量[L1+L2+L3-PEN] (W/R)	352.00 kJ/ohms
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	12.5 kA
比能量 [L-PEN] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12.5 / 37.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流到25 kA_rms 时，32A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, PEN)	35 mm²多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线

Product 941305 was added to Notepad.

Go to Notepad

Product 941305 was added to the cart.

Go to Web-Shop

Part No. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Customs tariff No. (EU): 853630, Gross weight: 422.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield B TNC 255 FM 是一款复合型电涌保护器
用于230/400 V TNC系统的3极复合型电涌保护器
具备遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
满足IEC 60364-5-53和IEC 60364-4-44标准
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平: ≤ 1.5 kV
雷电冲击电流(10/350)：37.5 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH B TNC 255 FM
货号: 941306
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I 级+II 级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	22.5 kA
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	7.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
最大后备熔丝	160 A gG
认证	VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I 级+II 级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流(10/350 μs) [L1+L2+L3-PEN] (I_total )	22.5 kA
雷电冲击电流(10/350 μs) [L-PEN] (I_imp )	7.5 kA
标称放电电流 (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12.5 / 37.5 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, PEN)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线

Product 941306 was added to Notepad.

Go to Notepad

Product 941306 was added to the cart.

Go to Web-Shop

Part No. 941400 DSH TNS 255

GTIN 4013364133563, Customs tariff No. (EU): 853630, Gross weight: 555.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TNS 255 是一款复合型电涌保护器
用于230/400 V TN(C)-S系统的4极复合型电涌保护器，4模宽度
依据EN 61643-11，1级+2级SPD
可应用于空间紧凑的电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平： ≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TNS 255
货号: 941400
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE, UL

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
比能量 [L1+L2+L3+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
比能量 [L, N-PE] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm²单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL

Product 941400 was added to Notepad.

Go to Notepad

Product 941400 was added to the cart.

Go to Web-Shop

Part No. 941405 DSH TNS 255 FM

GTIN 4013364275331, Customs tariff No. (EU): 853630, Gross weight: 488.30 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TNS 255 FM 是一款复合型电涌保护器
用于230/400 V TN(C)-S系统的4极复合型电涌保护器
具备遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
可应用于空间紧凑的电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平： ≤ 1.5 kV
雷电冲击电流(10/350)： 50 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TNS 255 FM
货号: 941405
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
比能量 [L1+L2+L3+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
比能量 [L, N-PE] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线

Product 941405 was added to Notepad.

Go to Notepad

Product 941405 was added to the cart.

Go to Web-Shop

Part No. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Customs tariff No. (EU): 853630, Gross weight: 489.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield B TNS 255 FM 是一款复合型电涌保护器
用于230/400 V TN(C)-S系统的4极复合型电涌保护器
具有遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
满足IEC 60364-5-53 和 IEC 60364-4-44
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：30 kA
依据IEC 62305-4可与其它DEHN 红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH B TNS 255 FM
货号: 941406
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	7.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	7.5 kA
标称放电电流 (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 941406 was added to Notepad.

Go to Notepad

Product 941406 was added to the cart.

Go to Web-Shop

Part No. 941310 DSH TT 255

GTIN 4013364131798, Customs tariff No. (EU): 853630, Gross weight: 509.90 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TT 255 是一款复合型电涌保护器
用于230/400 V TT和TN(C)-S系统的4极复合型电涌保护器，4模宽度
依据EN 61643-11，1级+2级SPD
可用于空间紧凑的电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)： 50 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TT 255
货号: 941310
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE, UL
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
比能量 [L1+L2+L3+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/ohms
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941310 was added to Notepad.

Go to Notepad

Product 941310 was added to the cart.

Go to Web-Shop

Part No. 941315 DSH TT 255 FM

GTIN 4013364275324, Customs tariff No. (EU): 853630, Gross weight: 508.80 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TT 255 FM 是一款复合型电涌保护器
用于230/400 V TT和TN(C)-S系统的4极复合型电涌保护器
具备遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
可用于空间紧凑的电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TT 255 FM
货号: 941315
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE
遥信触点类型	浮动切换触点
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
比能量 [L1+L2+L3+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	39.06 / 625.00 kJ/ohms
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941315 was added to Notepad.

Go to Notepad

Product 941315 was added to the cart.

Go to Web-Shop

Part No. 941316 DSH B TT 255 FM

GTIN 4013364328075, Customs tariff No. (EU): 853630, Gross weight: 510.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield B TT 255 FM 是一款复合型电涌保护器
用于230/400 V TT和TN(C)-S系统的4极复合型电涌保护器
具备遥信功能，4模宽度
依据EN 61643-11，1级+2级SPD
满足IEC 60364-5-53 和 IEC 60364-4-44
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：30 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH B TT 255 FM
货号: 941316
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	7.5 / 30 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	VDE
遥信触点类型	浮动切换触点
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	7.5 / 30 kA
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 A_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (L1, L2, L3, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm²单股线/软线
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941316 was added to Notepad.

Go to Notepad

Product 941316 was added to the cart.

Go to Web-Shop

Part No. 941200 DSH TN 255

GTIN 4013364138209, Customs tariff No. (EU): 853630, Gross weight: 266.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TN 255 是一款复合型电涌保护器
用于230/400 V TN系统的2极复合型电涌保护器，2模宽度
依据EN 61643-11，1级+2级SPD
可用于空间紧凑的电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：25 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TN 255
货号: 941200
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE, UL

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
比能量 [L+N-PE] (W/R)	156.25 kJ/ohms
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
比能量 [L, N-PE] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mmDIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE, UL

Product 941200 was added to Notepad.

Go to Notepad

Product 941200 was added to the cart.

Go to Web-Shop

Part No. 941205 DSH TN 255 FM

GTIN 4013364289185, Customs tariff No. (EU): 853630, Gross weight: 276.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TN 255 FM 是一款复合型电涌保护器
用于230/400 V TN系统的2极复合型电涌保护器
具备遥信功能，2模宽度
依据EN 61643-11，1级+2级SPD
适用于紧凑和简单电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
无漏流
交流最大持续工作电压：255 V
电压保护水平： ≤ 1.5 kV
雷电冲击电流(10/350)：25 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TN 255 FM
货号: 941205
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
比能量 [L+N-PE] (W/R)	156.25 kJ/ohms
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	12.5 kA
比能量 [L, N-PE] (W/R)	39.06 kJ/ohms
标称放电电流 (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线

Product 941205 was added to Notepad.

Go to Notepad

Product 941205 was added to the cart.

Go to Web-Shop

Part No. 941206 DSH B TN 255 FM

GTIN 4013364373839, Customs tariff No. (EU): 853630, Gross weight: 276.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield B TN 255 FM 是一款复合型电涌保护器
用于230/400 V TN系统的2极复合型电涌保护器
具备遥信功能，2模宽度
依据EN 61643-11，1级+2级SPD
适用于紧凑和简单电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
无漏流
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：15 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH B TN 255 FM
货号: 941206
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	15 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	7.5 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
遥信触点类型	浮动切换触点

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	15 kA
雷电冲击电流 (10/350 µs) [L, N-PE] (I_imp )	7.5 kA
标称放电电流 (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	25 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	最大1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线

Product 941206 was added to Notepad.

Go to Notepad

Product 941206 was added to the cart.

Go to Web-Shop

Part No. 941110 DSH TT 2P 255

GTIN 4013364137899, Customs tariff No. (EU): 853630, Gross weight: 291.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TT 2P 255 是一款复合型电涌保护器
用于230/400 V TT系统的2极复合型电涌保护器，2模宽度
依据EN 61643-11，1级+2级SPD
适用于紧凑和简单电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
无漏流
交流最大持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：25 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TT 2P 255
货号: 941110
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE, UL
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
比能量 [L+N-PE] (W/R)	156.25 kJ/ohms
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
比能量 [L-N]/[N-PE] (W/R)	39.06 / 156.25 kJ/ohms
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 / 100
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941110 was added to Notepad.

Go to Notepad

Product 941110 was added to the cart.

Go to Web-Shop

Part No. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Customs tariff No. (EU): 853630, Gross weight: 301.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield TT 2P 255 FM 是一款复合型电涌保护器
用于230/400 V TT系统的2极复合型电涌保护器
具备遥信功能，2模宽度
依据EN 61643-11，1级+2级SPD
适用于紧凑和简单电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
无漏流
交流最大持续工作电压：255 V
电压保护水平：≤1.5 kV
雷电冲击电流(10/350)：25 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH TT 2P 255 FM
货号: 941115
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
认证	KEMA, VDE
遥信触点类型	浮动切换触点
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	25 kA
比能量 [L+N-PE] (W/R)	156.25 kJ/ohms
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 25 kA
比能量 [L-N]/[N-PE] (W/R)	39.06 / 156.25 kJ/ohms
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 / 100
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，依据EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	KEMA, VDE
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941115 was added to Notepad.

Go to Notepad

Product 941115 was added to the cart.

Go to Web-Shop

Part No. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Customs tariff No. (EU): 853630, Gross weight: 301.00 g, PU: 1.00 件

Images

Additional information

CAD files

DEHNshield B TT 2P 255 FM 是一款复合型电涌保护器
用于230/400 V TT系统的2极复合型电涌保护器
具备遥信功能，2模宽度
依据EN 61643-11，1级+2级SPD
适用于紧凑和简单电气安装环境
火花间隙技术，并有续流抑制能力
故障指示
无漏流
最大交流持续工作电压：255 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：15 kA
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DSH B TT 2P 255 FM
货号: 941116
其他类似产品

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	15 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	7.5 / 15 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
最大后备熔丝	160 A gG
遥信触点类型	浮动切换触点
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

SPD依据 EN 61643-11 / IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性(≤ 10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	15 kA
雷电冲击电流 (10/350 µs) [L-N]/[N-PE] (I_imp )	7.5 / 15 kA
标称放电电流 (8/20 µs) [L-N]/[N-PE] (I_n )	12.5 / 25 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	25 kA_rms / 100 kA_rms
续流抑制/选择性	预期续流达到25 kA_rms 时，32A gG熔丝不跳
响应时间 (t_A )	≤ 100 ns
最大后备熔丝	160 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	1.5 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，依据EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数	---------------------------------
电压保护水平 [L-PE] (U_P )	2.0 kV

Product 941116 was added to Notepad.

Go to Notepad

Product 941116 was added to the cart.

Go to Web-Shop

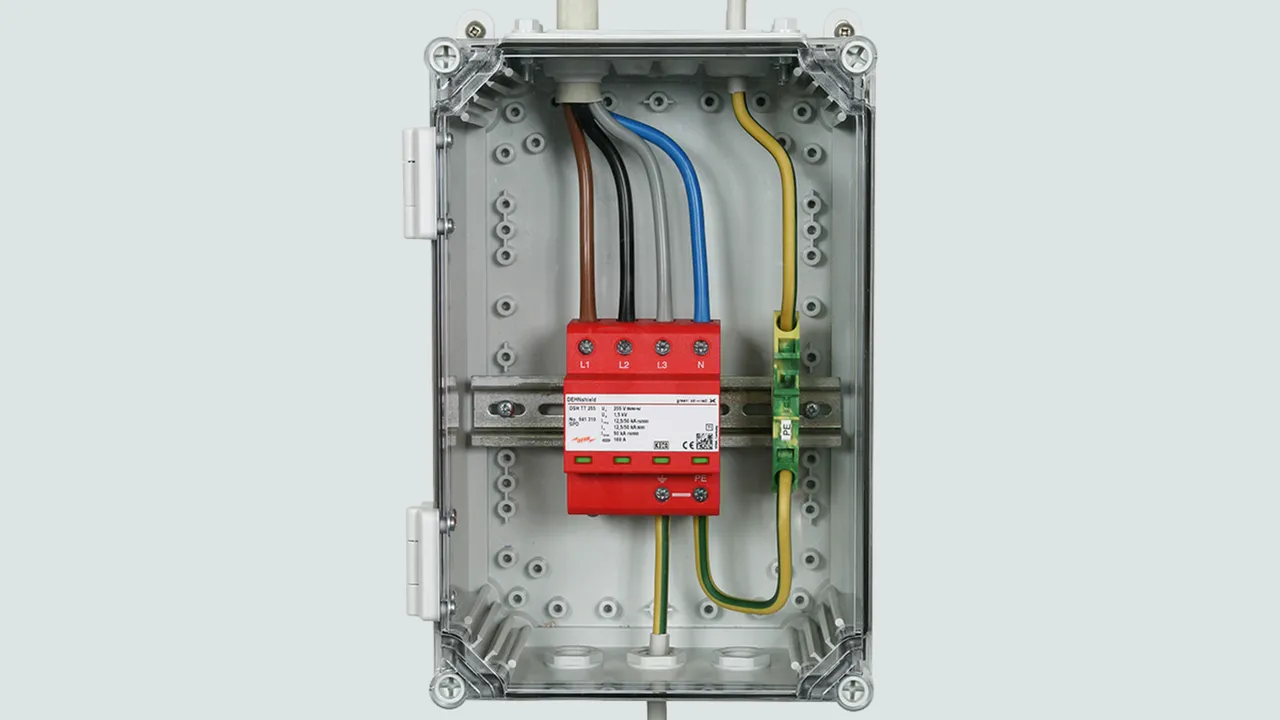

DEHNshield

Details

DEHNshield TNC

Part No. 941300 DSH TNC 255

You are not authorized to download 941300.stp

You are not authorized to download 941300.igs

You are not authorized to download 941300.jt

You are not authorized to download 941300.dwg

You are not authorized to download 941300m_E.dxf

You are not authorized to download DEHN.941300.wspak

You are not authorized to download 941300_eplan.zip

Wave breaker function

Product 941300 was added to Notepad.

Product 941300 was added to the cart.

DEHNshield TNC FM

Part No. 941305 DSH TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305m_E.dxf

You are not authorized to download DEHN.941305.wspak

You are not authorized to download DEHN.941305.edz

Wave breaker function

Product 941305 was added to Notepad.

Product 941305 was added to the cart.

DEHNshield TNC Basic FM

Part No. 941306 DSH B TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305m_E.dxf

You are not authorized to download DEHN.941306.wspak

You are not authorized to download DEHN.941306.edz

Wave breaker function

Product 941306 was added to Notepad.

Product 941306 was added to the cart.

DEHNshield TNS

Part No. 941400 DSH TNS 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg

You are not authorized to download 941310m_E.dxf

You are not authorized to download DEHN.941400.wspak

You are not authorized to download 941400_eplan.zip

Wave breaker function

Product 941400 was added to Notepad.

Product 941400 was added to the cart.

DEHNshield TNS FM

Part No. 941405 DSH TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.igs

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941405m_E.dxf

You are not authorized to download DEHN.941405.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941405 was added to Notepad.

Product 941405 was added to the cart.

DEHNshield TNS Basic FM

Part No. 941406 DSH B TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.jt

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941310m_E.dxf

You are not authorized to download DEHN.941406.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941406 was added to Notepad.

Product 941406 was added to the cart.

DEHNshield TT

Part No. 941310 DSH TT 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg
