连接端子套件，用于HVI long引下线

连接端子套件，用于直径20 mm的HVI long引下线，安装于支撑管内部

用于密封 HVI long 引下线的两端，在支撑管（头部件）中创建引下线密封的连接端子，用于与外部防雷系统的其它部件或接地系统的连接（包括 2 个热缩套管）的连接端子。

这些连接端子只能用于 HVI long 支撑管。

1 Product

Part No. 819145 HVI LO ASS RIV KF 20 V2A

GTIN 4013364152533, Customs tariff No. (EU): 853590, Gross weight: 348.00 g, PU: 1.00 件

Images

Additional information

连接端子套件，用于直径20 mm的HVI long引下线，安装于支撑管内部
不锈钢
连接端子用于密封HVI long引下线的两端

材料 : 不锈钢 StSt
连接方式: 连接端子 直径 10 mm，长度 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LO ASS RIV KF 20 V2A
货号: 819145
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt
连接方式 连接端子 直径 10 mm，长度 50 mm
连接线缆直径 23 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819145 was added to Notepad.

Go to Notepad

Product 819145 was added to the cart.

Go to Web-Shop

连接端子套件，用于直径20 mm的HVI long引下线，安装于支撑管外部

用于密封 HVI long 引下线的两端，在支撑管（用于连接板的头部件）外部创建引下线密封的连接端子，用于与外部防雷系统的其它部件或接地系统的连接（包括 2 个热缩套管）的连接端子。

这些连接端子只能与用于 HVI long 支撑管的固定套件（货号 819 294）结合使用。

1 Product

Part No. 819146 HVI LO ASS RAV KF 20 V2A

GTIN 4013364152540, Customs tariff No. (EU): 853590, Gross weight: 380.00 g, PU: 1.00 件

Images

Additional information

连接端子套件，用于直径20 mm的HVI long引下线，安装于支撑管外部
不锈钢
连接端子用于密封HVI long引下线的两端
材料 : 不锈钢 StSt
连接方式: 连接端子 直径 10 mm，长度 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LO ASS RAV KF 20 V2A
货号: 819146
其他类似产品



Technical data

材料 不锈钢 StSt
连接方式 连接端子 直径 10 mm，长度 50 mm
连接线缆直径 23 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819146 was added to Notepad.

Go to Notepad

Product 819146 was added to the cart.

Go to Web-Shop

连接端子套件，用于直径23 mm的HVI long引下线，安装于支撑管内部

用于密封 HVI long 引下线的两端，在支撑管（头部件）中创建引下线密封的连接端子，用于与外部防雷系统的其它部件或接地系统的连接（包括 4 个热缩套管，其中有 2 个黑色、2 个灰色）的连接端子。

这些连接端子只能用于 HVI long 支撑管。

1 Product

Part No. 819147 HVI LO ASS RIV KF 23 V2A

GTIN 4013364152557, Customs tariff No. (EU): 853590, Gross weight: 360.01 g, PU: 1.00 件

Images

Additional information

连接端子套件，用于直径23 mm的HVI long引下线，安装于支撑管内部
不锈钢
连接端子用于密封HVI long引下线的两端
包括4个热缩套管，2个黑色，2个灰色
材料 : 不锈钢 StSt
连接方式: 连接端子 直径 10 mm，长度 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LO ASS RIV KF 23 V2A
货号: 819147
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt
连接方式 连接端子 直径 10 mm，长度 50 mm
连接线缆直径 23 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819147 was added to Notepad.

Go to Notepad

Product 819147 was added to the cart.

Go to Web-Shop

连接端子套件，用于直径23 mm的HVI long引下线，安装于支撑管外部

用于密封 HVI long 引下线的两端，在支撑管（用于连接板的头部件）外部创建引下线密封的连接端子，用于与外部防雷系统的其它部件或接地系统的连接（包括 4 热缩套管，其中有 2 个黑色、2 个灰色）的连接端子。
这些连接端子只能与固定套件（货号 819 294）和 HVI long 支撑管结合使用。

1 Product

Part No. 819148 HVI LO ASS RAV KF 23 V2A

GTIN 4013364152564, Customs tariff No. (EU): 853590, Gross weight: 388.00 g, PU: 1.00 件

Images

Additional information

连接套件用于 HVI long 引下线 23mm D
用于不锈钢外部管道安装
连接端子用于在 HVI long 引下线
两端进行连接；
在外部防雷或接地系统其他部分
的支撑管（连接板的头件）
和连接端子外侧
进行引下线终端封闭时使用
（包括四根热缩套管，2x 黑色、
2x 灰色）
材料 : 不锈钢 StSt
连接方式: 连接端子 直径 10 mm，长度 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LO ASS RAV KF 23 V2A
货号: 819148
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt
连接方式 连接端子 直径 10 mm，长度 50 mm
连接线缆直径 23 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819148 was added to Notepad.

Go to Notepad

Product 819148 was added to the cart.

Go to Web-Shop

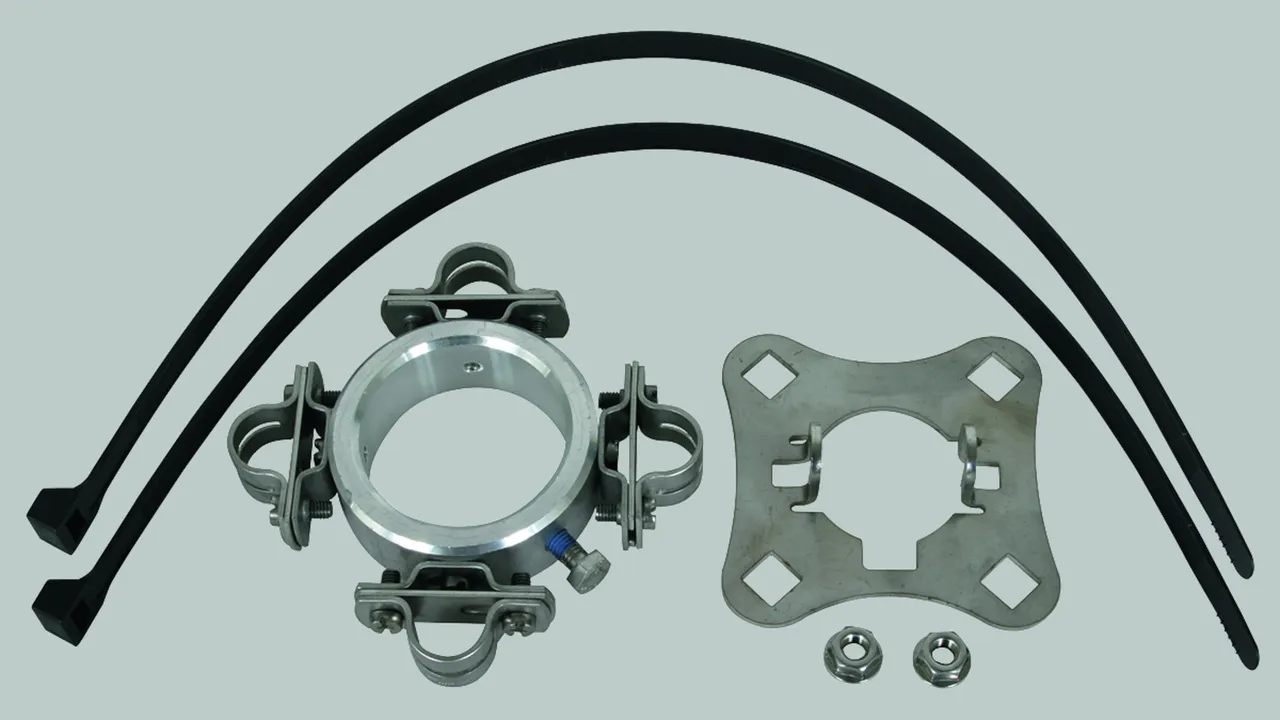

固定附件，用于HVI long引下线 黑色/灰色

固定附件，用于 HVI long 引下线支撑管外部安装固定，包含连接板（用于固定 4 根线缆，含两套自锁螺母）和带有 4 个可调引下线夹持件的固定环（直径 Ø20），还包含两个配有塑料半支架的线缆扎带。

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 853890, Gross weight: 780.80 g, PU: 1.00 件

Images

Additional information

固定附件，用于HVI long引下线，直径20 mm，不锈钢 / 铝
用于HVI long引下线支撑管外部安装固定
包含连接板（用于固定4根线缆，含两套自锁螺母）
和带有4个可调线缆夹持件的固定环（直径20 mm）
还包含两个线缆扎带
材料 : 不锈钢 StSt / 铝 Al
连接板支持范围: 方孔 13 mm
夹持线缆直径: 4 x 20 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: BFS D61 4X20
货号: 819294
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt / 铝 Al
连接板支持范围 方孔 13 mm
夹持线缆直径 4 x 20 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

等电位连接件，用于HVI long引下线

用于HVI long引下线密封端的电场放电。
特殊开槽设计，利于半导体护套的等电位连接。

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 853590, Gross weight: 72.00 g, PU: 1.00 件

Images

Additional information

等电位连接件，用于HVI long引下线，不锈钢
用于HVI long引下线密封端的电场放电
特殊开槽设计，利于半导体护套的等电位连接
材料 : 不锈钢 StSt
夹持直径: 20 mm
连接孔径: 11 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: PAE 20 23 AB11 V2A
货号: 410229
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt
夹持直径 20 mm
连接孔径 11 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

用于消音的支撑管套

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 853890, Gross weight: 109.60 g, PU: 1.00 件

Images

Additional information

支撑管套 用于消音
用于内部敷设的 HVI long 引下线
Ø20 mm 和 Ø23 mm 在支撑管内
材料 : 塑料
适用于: 黑色 HVI long 引下线和灰色 HVI long 引下线
引下线直径 Ø: 20 / 23 mm

制造商： DEHN
型号: SCHIRM HVI SCH RED
货号: 819235
其他类似产品

Certificates



Technical data

材料 塑料
适用于 黑色 HVI long 引下线和灰色 HVI long 引下线
引下线直径 Ø 20 / 23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
