DEHNcube PV

即插即用的光伏系统多极电涌保护器，防护等级为 IP65
可以方便地实现电涌保护，不需要占用配电器外壳中的空间

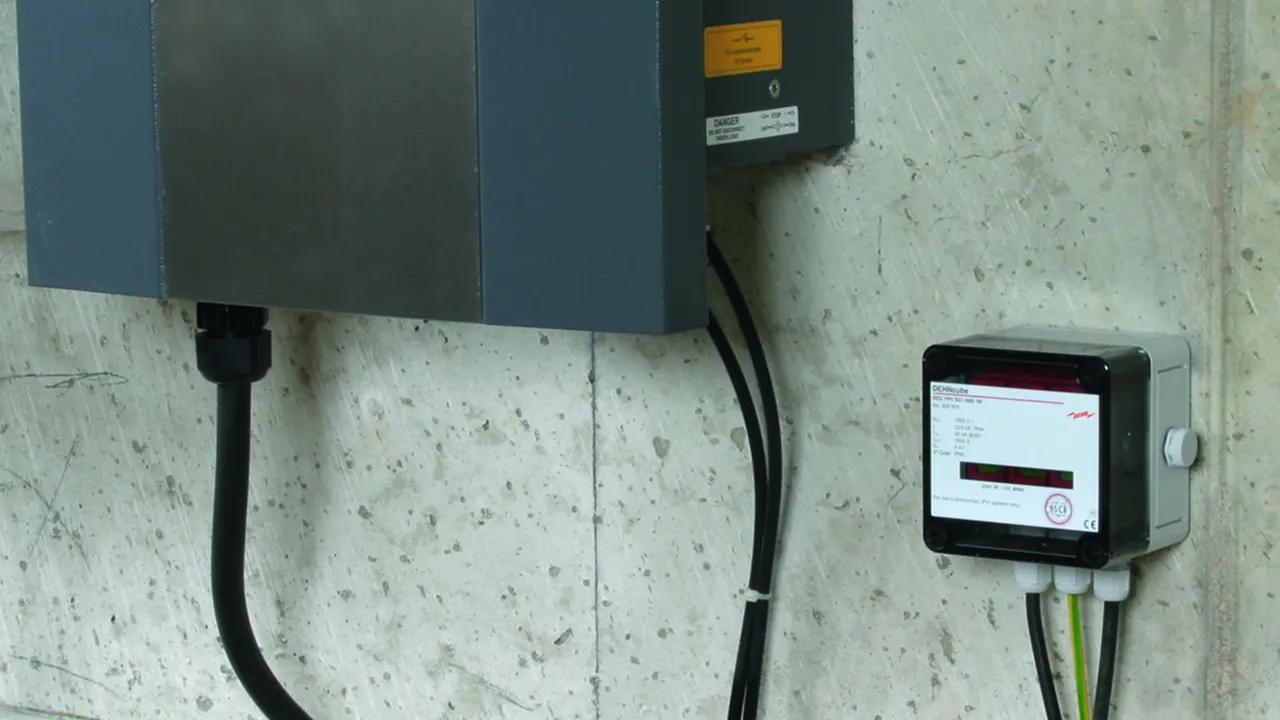

预装的连接电缆可直接在需要保护的逆变器前方连接电涌保护器
组合式脱离和短路装置在每个保护路径中具有安全电气隔离（专利 SCI 设计）
通过弹簧紧线夹方便、快速地连接，不需要使用工具
依据 EN 61643-31 检测
适用于所有依据 IEC 60364-7-712 的光伏系统

DEHNcube YPV SCI 1000 1M

配备三级直流开关装置的 IP 65 两极电涌保护器，适合光伏设备，用于保护 MPP 输入端。

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 853630, Gross weight: 426.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

电涌保护器 DEHNcube YPV SCI 1000 1M
最高 1000 V DC
的多极光伏电涌保护器，用于保护 1 个 MPP 输入端，IP65 防护等级
故障指示
符合 EN 61643-31 的 2 型电涌保护器，配备 3 级直流开关装置
依据 IEC 60364-7-712 使用
最大光伏电压：<= 1000 V dc
标称放电电流：(8/20) 12.5 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：1000 A
尺寸：94 x 94 x 81 mm
导线进出开口：3x Ø3-7 mm

制造商： DEHN
型号: DCU YPV SCI 1000 1M
货号: 900910
其他类似产品

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	1 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
SPD依据 EN 50539-11	2 型
与终端的能量协调性 (≤10m)	2级+ 3级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	1 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
电压保护水平 (U_P )	≤ 4 kV
5 kA 时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	2.5 mm²单股线/软线
接线截面积 (最大)	6 mm²单股线/软线
安装地点	室外
防护等级	IP 65
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	3x Ø3-7 mm
外壳尺寸 (宽 x 高 x 深)	94 x 94 x 81 mm
认证	KEMA

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

DEHNcube YPV SCI 1000 2M

配备三级直流开关装置的 IP 65 四极电涌保护器，适合光伏设备，用于保护两个 MPP 输入端。

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 853630, Gross weight: 731.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

电涌保护器 DEHNcube YPV SCI 1000 2M
最高 1000 V DC
的多极光伏电涌保护器，用于保护 2 个 MPP 输入端，IP65 防护等级
故障指示
符合 EN 61643-31 的 2 型电涌保护器，配备 3 级直流开关装置
依据 IEC 60364-7-712 使用
最大光伏电压：<= 1000 V dc
标称放电电流：(8/20) 12.5 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：1000 A
尺寸：130 x 94 x 81 mm
导线进出开口：5x Ø3-7 mm

制造商： DEHN
型号: DCU YPV SCI 1000 2M
货号: 900920
其他类似产品

Certificates

SCI-Technology

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	1 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
SPD依据 EN 50539-11	2 型
与终端的能量协调性 (≤10m)	2级+ 3级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	1 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
电压保护水平 (U_P )	≤ 4 kV
5 kA 时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	2.5 mm²单股线/软线
接线截面积 (最大)	6 mm²单股线/软线
安装地点	室外
防护等级	IP 65
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	5x Ø3-7 mm
外壳尺寸 (宽 x 高 x 深)	130 x 94 x 81 mm
认证	KEMA

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 2S

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护一个 MPP 输入端和两个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 853720, Gross weight: 1.59 kg, PU: 1.00 件

Images

Additional information

CAD files

发电机接线盒 DCU 2 YPV 1100 1M 2S
最高 1100 V DC
的发电机接线盒，用于保护一个 MPP 输入端
和两个线组，IP65 防护等级
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V dc
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：180 x 182 x 111 mm
导线进出开口：2x 3 重扁管接头（2.5mm² - 6mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1100 1M 2S
货号: 900913
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm²单股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm² 软线
接线截面积 (DC+, DC-) (最大)	6 mm² 软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2x 3 重扁管接头
导线进出开口数量	2x M20

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 1S

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和各一个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 853720, Gross weight: 2.14 kg, PU: 1.00 件

Images

Additional information

CAD files

发电机接线盒 DCU 2 YPV 1100 2M 1S
最高 1100 V DC
的发电机接线盒，用于保护两个 MPP 输入端
和各一个线组，IP65 防护等级
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V dc
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
导线进出开口：2x 4 重扁管接头
（2.5mm² - 6mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1100 2M 1S
货号: 900921
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm²单股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm² 软线
接线截面积 (DC+, DC-) (最大)	6 mm² 软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2x 4 重扁管接头
导线进出开口数量	2x M20

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 2S

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和两个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 853720, Gross weight: 2.21 kg, PU: 1.00 件

Images

Additional information

CAD files

发电机接线盒 DCU 2 YPV 1100 2M 2S
最高 1100 V DC
的发电机接线盒，用于保护两个 MPP 输入端
和各两个线组，IP65 防护等级
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V dc
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
导线进出开口：4x 3 重扁管接头
（2.5 mm² - 6 mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1100 2M 2S
货号: 900923
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm²单股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm² 软线
接线截面积 (DC+, DC-) (最大)	6 mm² 软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	4x 3 重扁管接头
导线进出开口数量	2x M20

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 1M 2S FM

适合最高 1000 V DC 光伏系统的发电机接线盒，用于保护一个 MPP 输入端和两个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Customs tariff No. (EU): 853710, Gross weight: 1.85 kg, PU: 1.00 件

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1000 1M 2S FM
最高 1000 V DC
的发电机接线盒，用于保护一个 MPP 输入端
和两个线组，IP65 防护等级
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1000 V dc
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：182 x 180 x 111 mm
导线进出开口：2x 3 重扁管接头
（2.5mm² - 6mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1+2 1000 1M 2S FM
货号: 900975
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	≤ 3.8 kV
标称负载电流 (I_L )	30 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm² 软线
接线截面积 (DC+, DC-) (最大)	6 mm² 软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1000 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2x 3 重扁管接头
导线进出开口数量	2x M20
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 900975 was added to Notepad.

Go to Notepad

Product 900975 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 2M 2S FM

适合最高 1000 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和一个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Customs tariff No. (EU): 853710, Gross weight: 2.69 kg, PU: 1.00 件

Images

Additional information

CAD files

发电机接线盒 DCU 2 YPV 1+2 1000 2M 2S FM
最高 1000 V DC
的发电机接线盒，用于保护两个 MPP 输入端
和各两个线组，IP65 防护等级
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V dc
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
导线进出开口：4x 3 重扁管接头
（2.5mm² - 6mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1+2 1000 2M 2S FM
货号: 900976
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	≤ 3.8 kV
标称负载电流 (I_L )	30 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm²软线
接线截面积 (DC+, DC-) (最大)	6 mm²软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1000 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	4x 3 重扁管接头
导线进出开口数量	2x M20
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 900976 was added to Notepad.

Go to Notepad

Product 900976 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 3M 2S FM

适合最高 1000 V DC 光伏系统的发电机接线盒，配有隔离端子，用于保护三个 MPP 输入端和两个线组。
配备适合输入和输出端的电涌防护和直插式端子。

1 Product

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Customs tariff No. (EU): 853720, Gross weight: 4.19 kg, PU: 1.00 件

Images

Additional information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
最高 1000 V DC
的发电机接线盒，用于保护三个 MPP 输入端
和各两个线组，IP65 防护等级
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1000 V dc
额定电流：(8/20) 20 kA / 极
总计：(10/350) 12.5 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：361 x 254 x 111 mm
导线进出开口：3x 6 重扁管接头
（2.5mm² - 6mm² PV 引下线）
导线进出开口：2x M20

制造商： DEHN
型号: DCU 2 YPV 1+2 1000 3M 2S FM
货号: 900978
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 (U_CPV )	1000 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	≤ 3.8 kV
标称负载电流 (I_L )	30 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm² 软线
接线截面积 (DC+, DC-) (最小)	2.5 mm²软线
接线截面积 (DC+, DC-) (最大)	6 mm²软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1000 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	3x 6 重扁管接头
导线进出开口数量	2x M20
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 900978 was added to Notepad.

Go to Notepad

Product 900978 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 1S MC4 FM

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护一个 MPP 输入端和一个线组。

1 Product

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Customs tariff No. (EU): 853720, Gross weight: 1027.00 g, PU: 1.00 件

Images

Additional information

CAD files

GAK DCU 2 YPV 1100 1M 1S MC4 FM
最高 1100 V DC 的发电机接线盒，
用于保护一个 MPP 输入端和一个线组，
防护等级为 IP65
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V DC
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：180 x 130 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1100 1M 1S MC4 FM
货号: 900911
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm² 单股线 / 25 mm² 软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm² 软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm² 软线
安装地点	室内
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2 个原装 MC4 插头 (PV-ADS4-EVO 2A)，2 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

Product 900911 was added to Notepad.

Go to Notepad

Product 900911 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 1S MC4

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和各一个线组。

1 Product

Part No. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Customs tariff No. (EU): 853720, Gross weight: 1963.00 g, PU: 1.00 件

Images

Additional information

CAD files

GAK DCU 2 YPV 1100 2M 1S MC4
最高 1100 V DC 的发电机接线盒，
用于保护两个 MPP 输入端和各一个线组，
防护等级为 IP65
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V DC
标称放电电流：(8/20) 20 kA
总放电电流：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：180 x 180 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1100 2M 1S MC4
货号: 900924
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +50 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm²单股线 / 25 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm²软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2 个原装 MC4 插头 (PV-ADS4-EVO 2A)，2 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900924 was added to Notepad.

Go to Notepad

Product 900924 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 3M 1S MC4 FM

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护三个 MPP 输入端和各一个线组。

1 Product

Part No. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Customs tariff No. (EU): 853720, Gross weight: 2.63 kg, PU: 1.00 件

Images

Additional information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
最高 1100 V DC 的发电机接线盒，
用于保护三个 MPP 输入端和各一个线组，
防护等级为 IP65
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1100 V DC
额定电流：(8/20) 20 kA / 极
总计：(8/20) 40 kA
电压保护水平：<= 4 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1100 3M 1S MC4 FM
货号: 900931
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	2 型/ II 级
最大光伏电压 (U_CPV )	1100 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (8/20 µs) (I_total )	40 kA
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
电压保护水平 (U_P )	≤ 4 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +50 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	6 mm²
接线截面积 (9) (最大)	16 mm²单股线 / 25 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm²软线
安装地点	室外
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	6 个原装 MC4 插头 (PV-ADS4-EVO 2A)，6 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900931 was added to Notepad.

Go to Notepad

Product 900931 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护一个 MPP 输入端和一个线组。

1 Product

Part No. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Customs tariff No. (EU): 853720, Gross weight: 1169.00 g, PU: 1.00 件

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
最高 1200 V DC 的发电机接线盒，
用于保护一个 MPP 输入端和一个线组，
防护等级为 IP65
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1200 V dc
额定电流：(8/20) 20 kA / 极
总计：(10/350) 12.5 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：180 x 130 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1+2 1200 1M 1S MC4
货号: 900985
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
短路耐受能力 (I_SCPV )	10 kA
电压保护水平 (U_P )	< 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 [DC+ -> DC-] (U_CPV )	1200 V
最大光伏电压 [DC+/DC- -> PE] (U_CPV )	1200 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
总放电电流 (8/20 μs)[DC+/DC- -> PE] (I_total )	40 kA
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (Imax)	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	< 3.8 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm²多股线 / 25 mm² 软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm² 软线
安装地点	室内
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	2 个原装 MC4 插头 (PV-ADS4-EVO 2A)，2 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900985 was added to Notepad.

Go to Notepad

Product 900985 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

适合最高 1100 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和各一个线组。

1 Product

Part No. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Customs tariff No. (EU): 853720, Gross weight: 2.76 kg, PU: 1.00 件

Images

Additional information

CAD files

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
最高 1200 V DC 的发电机接线盒，
用于保护两个 MPP 输入端和各一个线组，
防护等级为 IP65
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1200 V dc
额定电流：(8/20) 20 kA / 极
总计：(10/350) 12.5 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1+2 1200 2M 1S MC4
货号: 900986
其他类似产品

Certificates

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
短路耐受能力 (I_SCPV )	10 kA
电压保护水平 (U_P )	< 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 [DC+ -> DC-] (U_CPV )	1200 V
最大光伏电压 [DC+/DC- -> PE] (U_CPV )	1200 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
总放电电流 (8/20 μs)[DC+/DC- -> PE] (I_total )	40 kA
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (Imax)	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	< 3.8 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm²软线
安装地点	室内
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	4 个原装 MC4 插头 (PV-ADS4-EVO 2A)，4 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900986 was added to Notepad.

Go to Notepad

Product 900986 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

适合最高 1200 V DC 光伏系统的发电机接线盒，用于保护两个 MPP 输入端和两个线组。

1 Product

Part No. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Customs tariff No. (EU): 853720, Gross weight: 2.74 kg, PU: 1.00 件

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
最高 1200 V DC
的发电机接线盒，用于保护两个 MPP 输入端
和各两个线组，IP65 防护等级
故障指示
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1200 V dc
额定电流：(8/20) 20 kA / 极
总计：(10/350) 12.5 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：254 x 180 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1+2 1200 2M 2S MC4
货号: 900987
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
短路耐受能力 (I_SCPV )	10 kA
电压保护水平 (U_P )	< 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 [DC+ -> DC-] (U_CPV )	1200 V
最大光伏电压 [DC+/DC- -> PE] (U_CPV )	1200 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
总放电电流 (8/20 μs)[DC+/DC- -> PE] (I_total )	40 kA
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (Imax)	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	< 3.8 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm²软线
安装地点	室内
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	6 个原装 MC4 插头 (PV-ADS4-EVO 2A)，6 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900987 was added to Notepad.

Go to Notepad

Product 900987 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

适合最高 1200 V DC 光伏系统的发电机接线盒，用于保护三个 MPP 输入端和各一个线组。

1 Product

Part No. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Customs tariff No. (EU): 853720, Gross weight: 3.70 kg, PU: 1.00 件

Images

Additional information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
最高 1200 V DC 的发电机接线盒，
用于保护三个 MPP 输入端和各一个线组，
防护等级为 IP65
带遥信端子、故障指示器
符合 DIN EN IEC 61439-2 的发电机接线盒
依据 IEC 60364-7-712 使用
最大光伏电压： <= 1200 V dc
额定电流：(8/20) 20 kA / 极
总计：(10/350) 12.5 kA
电压保护水平：<= 3.8 kV
短路耐受能力 Iscpv：10 kA
尺寸：361 x 254 x 111 mm
连接形式：原装 MC4 接头

制造商： DEHN
型号: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
货号: 900988
其他类似产品

Technical data

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
短路耐受能力 (I_SCPV )	10 kA
电压保护水平 (U_P )	< 3.8 kV
防护等级	IP 65

电涌保护器符合 EN 61643-31 / ... IEC 61643-31 标准	1 型 + 2 型 / I 级 + II 级
最大光伏电压 [DC+ -> DC-] (U_CPV )	1200 V
最大光伏电压 [DC+/DC- -> PE] (U_CPV )	1200 V
短路耐受能力 (I_SCPV )	10 kA
总放电电流 (10/350 μs) [DC+/DC- -> PE] (I_total )	12.5 kA
总放电电流 (8/20 μs)[DC+/DC- -> PE] (I_total )	40 kA
标称放电电流 (8/20 μs) (I_n )	20 kA
最大放电电流 (8/20 μs) (Imax)	40 kA
雷电冲击电流 (10/350 μs) [DC+ -> PE/DC- -> PE] (I_imp )	6.25 kA
电压保护水平 (U_P )	< 3.8 kV
标称负载电流 (I_L )	40 A
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-35 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (9) (最小)	2x 10 mm² / 1x 16 mm²
接线截面积 (9) (最大)	35 mm² 多股线 / 25 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最小)	2.5 mm²软线
用于 MC4 连接器 (DC+, DC-) 的连接截面 (最大)	10 mm²软线
安装地点	室内
防护等级	IP 65
额定绝缘电压 (DC) (U_i )	1500 V
类型	配备压力平衡元件
护罩颜色	有产品标识的透明盖板
外壳颜色	灰色
导线进出开口数量	6 个原装 MC4 插头 (PV-ADS4-EVO 2A)，6 个原装 MC4 插座 (PV-ADB4-EVO 2A)
导线进出开口数量	2x M20

Product 900988 was added to Notepad.

Go to Notepad

Product 900988 was added to the cart.

Go to Web-Shop

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Part No. 900910 DCU YPV SCI 1000 1M

You are not authorized to download 900910.stp

You are not authorized to download 900910.igs

You are not authorized to download 900910.jt

You are not authorized to download 900910.dwg

You are not authorized to download 900910m_D.dxf

You are not authorized to download DEHN.900910.wspak

You are not authorized to download DEHN.900910.edz

SCI-Technology

Product 900910 was added to Notepad.

Product 900910 was added to the cart.

DEHNcube YPV SCI 1000 2M

Part No. 900920 DCU YPV SCI 1000 2M

You are not authorized to download 900920.stp

You are not authorized to download 900920.igs

You are not authorized to download 900920.jt

You are not authorized to download 900920.dwg

You are not authorized to download 900920m_D.dxf

You are not authorized to download DEHN.900920.wspak

You are not authorized to download DEHN.900920.edz

SCI-Technology

Product 900920 was added to Notepad.

Product 900920 was added to the cart.

DEHNcube 2 YPV 1100 1M 2S

Part No. 900913 DCU 2 YPV 1100 1M 2S

You are not authorized to download 900910.stp

You are not authorized to download 900910.igs

You are not authorized to download 900910.jt

You are not authorized to download 900910.dwg

You are not authorized to download 900910m_D.dxf

Product 900913 was added to Notepad.

Product 900913 was added to the cart.

DEHNcube 2 YPV 1100 2M 1S

Part No. 900921 DCU 2 YPV 1100 2M 1S

You are not authorized to download 900921.stp

You are not authorized to download 900921.igs

You are not authorized to download 900921.jt

You are not authorized to download 900921.dwg

You are not authorized to download 900921m_D.dxf

Product 900921 was added to Notepad.

Product 900921 was added to the cart.

DEHNcube 2 YPV 1100 2M 2S

Part No. 900923 DCU 2 YPV 1100 2M 2S

You are not authorized to download 900923.stp

You are not authorized to download 900923.igs

You are not authorized to download 900923.jt

You are not authorized to download 900923.dwg

You are not authorized to download 900923m_D.dxf

Product 900923 was added to Notepad.

Product 900923 was added to the cart.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

You are not authorized to download 900975.stp

You are not authorized to download 900975.igs

You are not authorized to download 900975.jt

You are not authorized to download 900975.dwg

You are not authorized to download 900975m_D.dxf

Product 900975 was added to Notepad.

Product 900975 was added to the cart.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

You are not authorized to download 900976.stp

You are not authorized to download 900976.igs

You are not authorized to download 900976.jt

You are not authorized to download 900976.dwg

You are not authorized to download 900976m_D.pdf

Product 900976 was added to Notepad.

Product 900976 was added to the cart.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

You are not authorized to download 900978m_D.dxf

Product 900978 was added to Notepad.

Product 900978 was added to the cart.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

You are not authorized to download 900911_900985.stp

You are not authorized to download 900911_900985.igs

You are not authorized to download 900911_900985.jt
