Part No. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Customs tariff No. (EU): 853630, Gross weight: 519.19 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

模块化复合雷电流电涌保护器 DEHNventil M2 TNC 255 FM
3 极模块化复合雷电流电涌保护器用于
230/400 V TN-C 系统，宽度为 4 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：75 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TNC 255 FM
货号: 956305
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA 的开关设备中使用_rms
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ / ohms
标称放电电流 (8/20 μs)[L-PEN] (In)	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T)	440 V/120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN, 9)	6 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, PEN, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA 的开关设备中使用_rms
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

Product 956305 was added to Notepad.

Go to Notepad

Product 956305 was added to the cart.

Go to Web-Shop

Part No. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Customs tariff No. (EU): 853630, Gross weight: 583.68 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

模块化复合雷电流电涌保护器 DEHNventil M2 TNS 255 FM
4 极模块化复合雷电流电涌保护器用于
230/400 V TN(C) S 系统，宽度为 4 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：100 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TNS 255 FM
货号: 956405
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ / ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ / ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, N, PE, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm²多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

Product 956405 was added to Notepad.

Go to Notepad

Product 956405 was added to the cart.

Go to Web-Shop

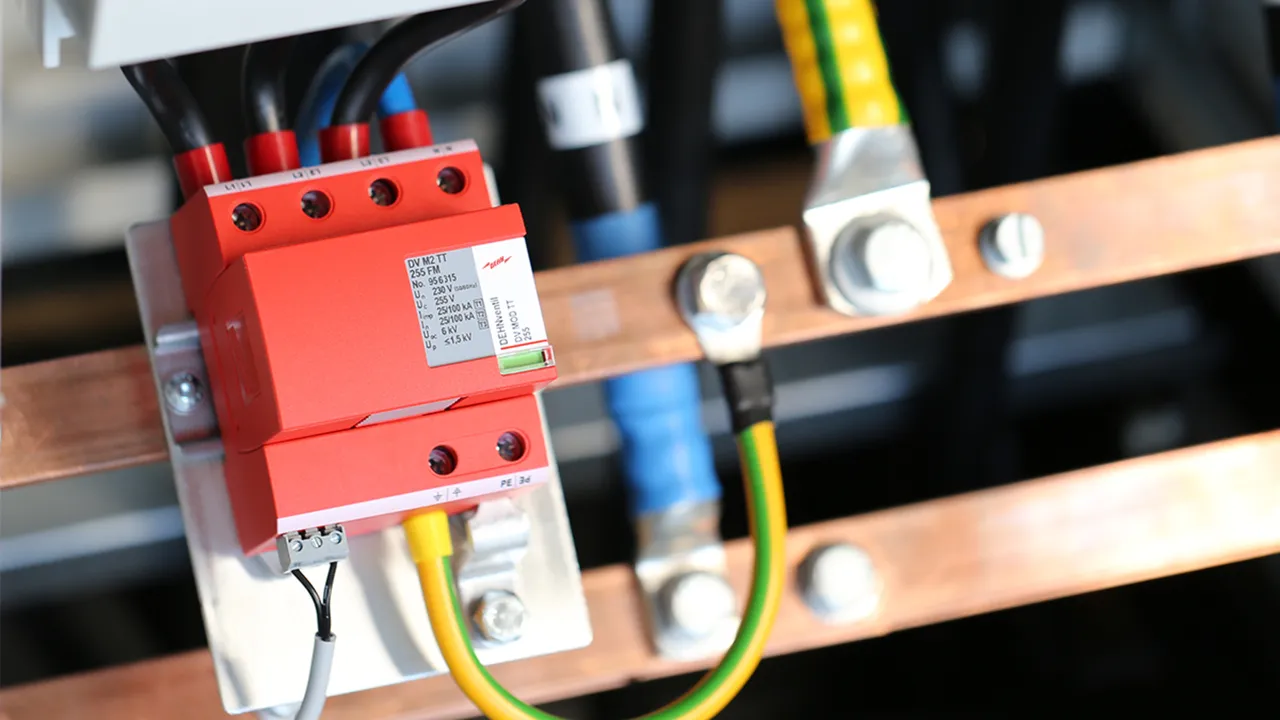

Part No. 956315 DV M2 TT 255 FM

GTIN 4013364528963, Customs tariff No. (EU): 853630, Gross weight: 616.00 g, PU: 1.00 件

Images

Additional information

CAD files

模块化复合雷电流电涌保护器 DEHNventil M2 TT 255 FM
4 极模块化复合雷电流电涌保护器用于
230/400 V- TT 和 TN(C)-S 系统，宽度为 4 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：100 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TT 255 FM
货号: 956315
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	1.8 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ / ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 kJ / ohms / 2.50 MJ / ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms / 100 A_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, N, PE, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm2 多股线 / 25 mm2 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点/防护等级	室内 / IP 20
尺寸	4 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	1.8 kV
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

Product 956315 was added to Notepad.

Go to Notepad

Product 956315 was added to the cart.

Go to Web-Shop

Part No. 956205 DV M2 TN 255 FM

GTIN 4013364510579, Customs tariff No. (EU): 853630, Gross weight: 311.29 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

模块化复合雷电流电涌保护器 DEHNventil M2 TN 255 FM
2 极模块化复合雷电流电涌保护器用于
单相 TN 系统，宽度为 2 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：50 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TN 255 FM
货号: 956205
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	6 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm2 多股线 / 25 mm2 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

Product 956205 was added to Notepad.

Go to Notepad

Product 956205 was added to the cart.

Go to Web-Shop

Part No. 956115 DV M2 TT 2P 255 FM

GTIN 4013364546929, Customs tariff No. (EU): 853630, Gross weight: 327.00 g, PU: 1.00 件

Images

Additional information

CAD files

模块化复合雷电流电涌保护器 DEHNventil M2 TT 2P 255 FM
2 极模块化复合雷电流电涌保护器用于
用于单相 TT 和 TN 系统，宽度为 2 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：50 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TT 2P 255 FM
货号: 956115
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	1.8 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms / 100 A_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	6 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm2 多股线 / 25 mm2 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点/防护等级	室内 / IP 20
尺寸	2 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	1.8 kV
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

Product 956115 was added to Notepad.

Go to Notepad

Product 956115 was added to the cart.

Go to Web-Shop

Part No. 951300 DV M TNC 255

GTIN 4013364108134, Customs tariff No. (EU): 853630, Gross weight: 1004.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TNC 255 是一款复合型雷电流电涌保护器
3极模块可插拔复合型雷电流电涌保护器，用于230/400 V TNC系统，6模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：75 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNC 255
货号: 951300
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/ohms
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T)	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', PEN, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951300 was added to Notepad.

Go to Notepad

Product 951300 was added to the cart.

Go to Web-Shop

Part No. 951305 DV M TNC 255 FM

GTIN 4013364108141, Customs tariff No. (EU): 853630, Gross weight: 1020.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TNC 255 FM 是一款复合型雷电流电涌保护器
3极模块可插拔复合型雷电流电涌保护器，用于230/400 V TNC系统，6模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：75 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNC 255 FM
货号: 951305
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/ohms
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T)	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', PEN, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN)	50 mm² 多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951305 was added to Notepad.

Go to Notepad

Product 951305 was added to the cart.

Go to Web-Shop

Part No. 951400 DV M TNS 255

GTIN 4013364108158, Customs tariff No. (EU): 853630, Gross weight: 1.40 kg, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TNS 255 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TN(C)-S系统，8模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNS 255
货号: 951400
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm² 多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951400 was added to Notepad.

Go to Notepad

Product 951400 was added to the cart.

Go to Web-Shop

Part No. 951405 DV M TNS 255 FM

GTIN 4013364108165, Customs tariff No. (EU): 853630, Gross weight: 1.40 kg, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TNS 255 FM 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TN(C)-S系统，8模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNS 255 FM
货号: 951405
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm²多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951405 was added to Notepad.

Go to Notepad

Product 951405 was added to the cart.

Go to Web-Shop

Part No. 951310 DV M TT 255

GTIN 4013364108172, Customs tariff No. (EU): 853630, Gross weight: 1.31 kg, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TT 255 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TT和TN(C)-S系统，8模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 255
货号: 951310
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 kJ/ohms / 2.50 MJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm²多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951310 was added to Notepad.

Go to Notepad

Product 951310 was added to the cart.

Go to Web-Shop

Part No. 951315 DV M TT 255 FM

GTIN 4013364108189, Customs tariff No. (EU): 853630, Gross weight: 1.32 kg, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TT 255 FM 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TT和TN(C)-S系统，8模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 255 FM
货号: 951315
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 kJ/ohms / 2.50 MJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951315 was added to Notepad.

Go to Notepad

Product 951315 was added to the cart.

Go to Web-Shop

Part No. 951200 DV M TN 255

GTIN 4013364108097, Customs tariff No. (EU): 853630, Gross weight: 754.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TN 255 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN系统，4模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TN 255
货号: 951200
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951200 was added to Notepad.

Go to Notepad

Product 951200 was added to the cart.

Go to Web-Shop

Part No. 951205 DV M TN 255 FM

GTIN 4013364108103, Customs tariff No. (EU): 853630, Gross weight: 698.50 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TN 255 FM 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN系统，4模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TN 255 FM
货号: 951205
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951205 was added to Notepad.

Go to Notepad

Product 951205 was added to the cart.

Go to Web-Shop

Part No. 951110 DV M TT 2P 255

GTIN 4013364108110, Customs tariff No. (EU): 853630, Gross weight: 688.59 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TT 2P 255 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN和TN系统，4模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 2P 255
货号: 951110
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms(220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms(220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951110 was added to Notepad.

Go to Notepad

Product 951110 was added to the cart.

Go to Web-Shop

Part No. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Customs tariff No. (EU): 853630, Gross weight: 694.38 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

DEHNventil M TT 2P 255 FM 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN和TN系统，4模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 2P 255 FM
货号: 951115
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0,5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
补充说明：	---------------------------------
– 电压保护水平 [L-PE] (U_P )	2.2 kV
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

Product 951115 was added to Notepad.

Go to Notepad

Product 951115 was added to the cart.

Go to Web-Shop

Part No. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Customs tariff No. (EU): 853630, Gross weight: 2.42 kg, PU: 1.00 件

Images

Additional information

模块化复合雷电流电涌保护器 DEHNventil ACI M TNC 264 FM
3 极模块化插拔式组合电涌保护器
用于 230/400 V TN-C 系统，集成了
ACI 开关/火花间隙，11 模宽度
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RADAX Flow 火花间隙技术
用于抑制续流
最大持续工作电压：264 V AC
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：75 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 IEC 61643-12 标准进行能源协调
Red/Line 产品系列电涌保护器
并直接连接到终端设备

制造商： DEHN
型号: DV ACI M TNC 264 FM
货号: 961305
其他类似产品

Technical data

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1,5 kV
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_eff (220 kA_peak)

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
与终端的能量协调性 (≤10m)	1 型 + 2 型 + 3 型
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/Ohm
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/Ohm
标称放电电流 (8/20 μs)[L-PEN] (In)	25 kA
电压保护水平 (U_P )	≤ 1,5 kV
复合波发生器的开路电压 (Uoc)	20 kV
工频续流遮断能力 (I_fi )	50 kA_rms
集成过电流保护	是，ACI 技术
短路耐受能力 (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
TOV 特性 (U_T)	440 V / 120 min – 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿色/红色（视窗）
模块断开的显示	绿色（侧视图）
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 导轨，符合 EN 60715 / 汇流排
安装地点	室内
防护等级	IP 20
尺寸	11 模数，DIN 43880
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_eff (220 kA_peak)
– 抑制/消除电源续流	高达 100 kA_rms (220 kA_peak)

Product 961305 was added to Notepad.

Go to Notepad

Product 961305 was added to the cart.

Go to Web-Shop

Part No. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Customs tariff No. (EU): 853630, Gross weight: 2.42 kg, PU: 1.00 件

Images

Additional information

模块化复合雷电流电涌保护器 DEHNventil ACI M TNS 264 FM
4 极模块化插拔式组合电涌保护器
用于 230/400 V- TN(C)-S 系统，集成了
ACI 开关/火花间隙
11 模宽度
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RADAX Flow 火花间隙技术
用于抑制续流
最大持续工作电压：264 V AC
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：100 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 IEC 61643-12 标准进行能源协调
Red/Line 产品系列电涌保护器
并直接连接到终端设备

制造商： DEHN
型号: DV ACI M TNS 264 FM
货号: 961405
其他类似产品

Technical data

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1,5 kV kV
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_eff (220 kA_peak)

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
与终端的能量协调性 (≤10m)	1 型 + 2 型 + 3 型
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/Ohm
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/Ohm
标称放电电流 (8/20 µs) [L/N-PE] (I_n )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1,5 kV kV
复合波发生器的开路电压 (Uoc)	20 kV
工频续流遮断能力 (I_fi )	50 kA_rms
集成过电流保护	是，ACI 技术
短路耐受能力 [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
响应时间 (t_A )	≤ 100 ns
TOV 特性 (U_T)	440 V / 120 min – 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿色/红色（视窗）
模块断开的显示	绿色（侧视图）
端口数	1
最小安装导线截面积 (L1, L2, L3, N, PE, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 导轨，符合 EN 60715 / 汇流排
安装地点	室内
防护等级	IP 20
尺寸	11 模数，DIN 43880
高级技术数据：	在预期短路电流大于 50 kA_{rms 的开关设备中使用}
- 最大预期短路电流	100 kA_eff (220 kA_peak)
– 抑制/消除电源续流	高达 100 kA_rms (220 kA_peak)

Product 961405 was added to Notepad.

Go to Notepad

Product 961405 was added to the cart.

Go to Web-Shop

Part No. 961151 DV M2 880 FM

GTIN 4013364532557, Customs tariff No. (EU): 853630, Gross weight: 1.07 kg, PU: 1.00 件

Images

Additional information

模块化复合雷电流电涌保护器 DEHNventil M2 880 FM
3 极模块化复合雷电流电涌保护器用于
880 V 三相不接地系统，宽度为 8 个模组
带遥信端子
符合 EN 61643-11 标准的 1 型 + 2 型电涌保护器
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：880 V ac
电压保护水平：<= 4 kV
雷电冲击电流 (10/350 µs)：12.5 kA
续流遮断能力：达 50 kArms

制造商： DEHN
型号: DV M2 880 FM
货号: 961151
其他类似产品

Certificates

Technical data

SPD依据EN 61643-11/ IEC 61643-11	1 型 + 2 型 / I 级 + II 级
交流最大持续工作电压 (U_C )	880 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [1,2-3] (I_imp )	12.5 kA
I_K= 50 kA_rms, 最大后备熔丝 (L)	160 A gG
遥信触点类型	是 / 浮动切换触点
补充说明：	---------------------------------
– 抗 PID 电压 (U_1-3 + U_PID )	508 V_交流电 + 750 V_DC – 耐受

SPD依据EN 61643-11/ IEC 61643-11	1 型 + 2 型 / I 级 + II 级
与终端的能量协调性 (≤10m)	1 型 + 2 型 + 3 型
标称交流电压 (U_N )	800 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	880 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [1,2-3] (I_imp )	12.5 kA
比能量 [1,2-3] (W/R)	39.06 kJ/ohm
标称放电电流 (8/20 µs) [1,2-3] (I_n )	20 kA
电压保护水平 [1,2-3] (U_P )	≤ 4 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	35 A gG 熔断器在 50 kA 以下不会熔断_rms（预期）
短路耐受能力 [1,2-3] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	160 A gG
工作温度范围 (并联) (T_UP )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 [1,2,3] (最小)	6 mm²单股线/软线
接线截面积 [1,2,3] (最大)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，符合 EN 60715
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	是 / 浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm²单股线/软线
补充说明：	---------------------------------
– 抗 PID 电压 (U_1-3 + U_PID )	508 V_交流电 + 750 V_DC – 耐受

Product 961151 was added to Notepad.

Go to Notepad

Product 961151 was added to the cart.

Go to Web-Shop

DEHNventil modular

Details

DEHNventil M2 TNC FM

Part No. 956305 DV M2 TNC 255 FM

You are not authorized to download 956305.jt

You are not authorized to download 956305.stp

You are not authorized to download 956305.iges

You are not authorized to download 956305.dwg

You are not authorized to download 956305m_D.dxf

You are not authorized to download DEHN.956305.edz

Product 956305 was added to Notepad.

Product 956305 was added to the cart.

DEHNventil M2 TNS FM

Part No. 956405 DV M2 TNS 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954405.edz

Product 956405 was added to Notepad.

Product 956405 was added to the cart.

DEHNventil M2 TT FM

Part No. 956315 DV M2 TT 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954315.edz

Product 956315 was added to Notepad.

Product 956315 was added to the cart.

DEHNventil M2 TN FM

Part No. 956205 DV M2 TN 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954205.edz

Product 956205 was added to Notepad.

Product 956205 was added to the cart.

DEHNventil M2 TT 2P FM

Part No. 956115 DV M2 TT 2P 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954115.edz

Product 956115 was added to Notepad.

Product 956115 was added to the cart.

DEHNventil M TNC (FM)

Part No. 951300 DV M TNC 255

You are not authorized to download 951300.jt

You are not authorized to download 951300.stp

You are not authorized to download 951300.igs

You are not authorized to download 951300.dwg

You are not authorized to download 951300m_E.dxf

You are not authorized to download 951300_eplan.zip

You are not authorized to download DEHN.951300.wspak

Product 951300 was added to Notepad.

Product 951300 was added to the cart.

Part No. 951305 DV M TNC 255 FM

You are not authorized to download 951305.jt

You are not authorized to download 951305.stp

You are not authorized to download 951305.igs

You are not authorized to download 951305.dwg

You are not authorized to download 951305m_E.dxf

You are not authorized to download 951305_eplan.zip

You are not authorized to download DEHN.951305.wspak

Product 951305 was added to Notepad.

Product 951305 was added to the cart.

DEHNventil M TNS (FM)

Part No. 951400 DV M TNS 255

You are not authorized to download 951400.jt

You are not authorized to download 951400.stp

You are not authorized to download 951400.igs

You are not authorized to download 951400.dwg

You are not authorized to download 951400_310m_E.dxf
