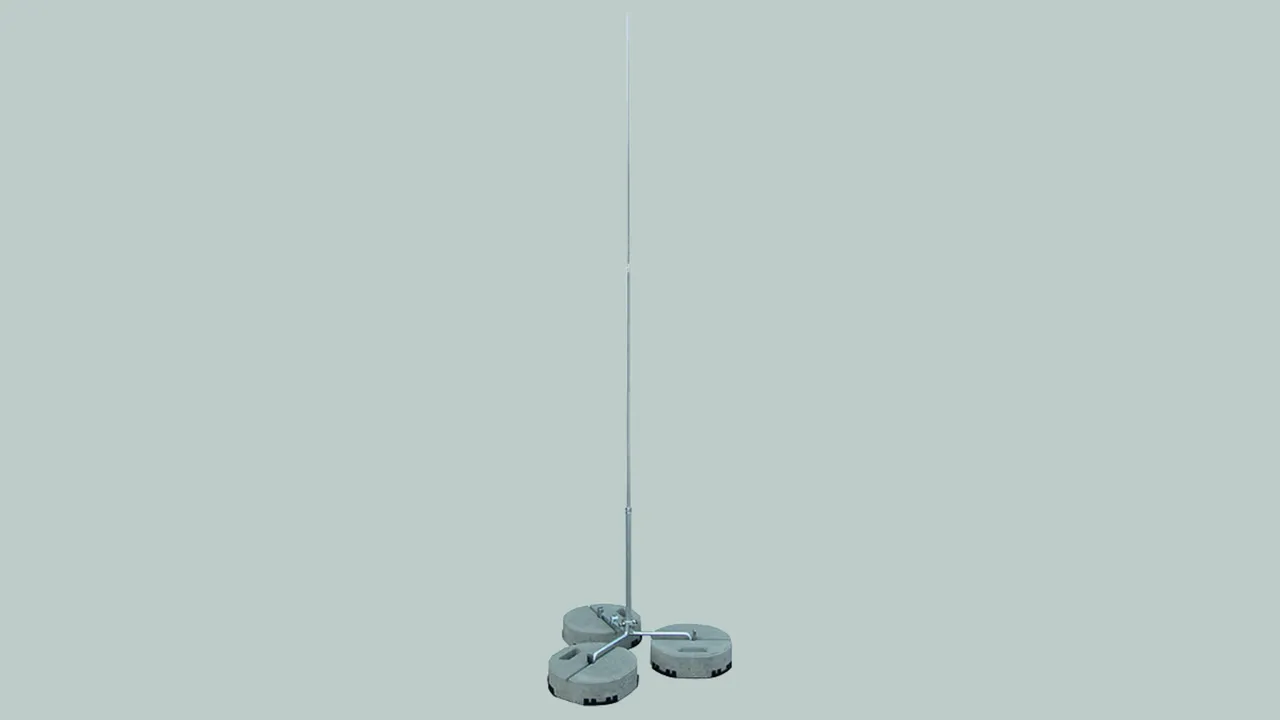

自支撑接闪针，高度2.5 m至3.5 m

自支撑接闪针，带三脚架，用于保护屋顶设施，可根据屋顶斜度调节倾斜角，最大 10°。

混凝土底座（货号：102 075 或 102 010）和垫盘（货号：102 060 或 102 050）需要单独订购。

组件：
- 管式接闪针，逐渐变细，直径：Ø40 / 16 / 10 mm 可选 Ø22 / 16 / 10 mm
- 连接夹具（接闪针夹具），圆导体直径：8-10 mm
- 三脚架，带固定楔的混凝土底座

注： 必须考虑屋顶允许的最大载荷，如有必要，需与建筑商确认。

用于直径 Ø22 mm 的接闪针

3 Products

Part No. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Customs tariff No. (EU): 853890, Gross weight: 3.40 kg, PU: 1.00 件

Predecessor

Images

Additional information

自支撑接闪针高度 2500 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 185 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 2500 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 137 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 185 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 2500 AL DBS R320 STTZN
货号: 105525
其他类似产品

Certificates



Technical data

高度 2500 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 137 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 185 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

Product 105525 was added to Notepad.

Go to Notepad

Product 105525 was added to the cart.

Go to Web-Shop

Part No. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Customs tariff No. (EU): 853890, Gross weight: 3.80 kg, PU: 1.00 件

Predecessor

Images

Additional information

自支撑接闪针高度 3000 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 168 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 3000 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 112 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 168 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 3000 AL DBS R320 STTZN
货号: 105530
其他类似产品

Certificates



Technical data

高度 3000 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 112 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 168 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

Product 105530 was added to Notepad.

Go to Notepad

Product 105530 was added to the cart.

Go to Web-Shop

Part No. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Customs tariff No. (EU): 853890, Gross weight: 4.30 kg, PU: 1.00 件

Predecessor

Images

Additional information

自支撑接闪针高度 3500 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 135 公里/小时。
可堆叠的混凝土底座（货号：102 075 或 102 010）和
底板（货号 102 060 或 102 050）必须单独订购。
高度: 3500 mm
半径: 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座: 95 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座: 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座: 135 km/h
三脚架占地面积，使用3块17 kg混凝土底座: 850 x 930 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS 22 16 10 3500 AL DBS R320 STTZN
货号: 105535
其他类似产品

Certificates



Technical data

高度 3500 mm
半径 320 mm
最大抗风能力，使用3块8.5 kg混凝土底座 95 km/h
三脚架占地面积，使用3块8.5 kg混凝土底座 (长 x 宽) 730 x 800 mm
最大抗风能力，使用3块17 kg混凝土底座 135 km/h
三脚架占地面积，使用3块17 kg混凝土底座 (长 x 宽) 850 x 930 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

Product 105535 was added to Notepad.

Go to Notepad

Product 105535 was added to the cart.

Go to Web-Shop

用于直径 Ø40 mm 的接闪针

2 Products

Part No. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN 4013364535893, Customs tariff No. (EU): 853890, Gross weight: 11.00 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 3000 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）
必须单独订购。
高度：3000 mm
半径：220 mm
三脚架占地面积，含 17 kg 混凝土底座：668 x 718 mm
接闪针材料：铝
三脚架材料：镀锌钢
参考标准：DIN EN 62561-(1+2)
高度: 3000 mm
半径: 220 mm
三脚架占地面积: 668 x 718 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 3000 AL DBS KB STTZN
货号: 105531
其他类似产品



Technical data

高度 3000 mm
半径 220 mm
三脚架占地面积 (长 x 宽) 668 x 718 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

Product 105531 was added to Notepad.

Go to Notepad

Product 105531 was added to the cart.

Go to Web-Shop

Part No. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN 4013364535909, Customs tariff No. (EU): 853890, Gross weight: 11.80 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 3500 毫米
带三脚架的自支撑接闪针，
用于保护屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针符合欧洲规范 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）
必须单独订购。
高度：3500 mm
半径：220 mm
三脚架占地面积，含 17 kg 混凝土底座：668 x 718 mm
接闪针材料：铝
三脚架材料：镀锌钢
参考标准：DIN EN 62561-(1+2)
高度: 3500 mm
半径: 220 mm
三脚架占地面积: 668 x 718 mm
接闪针材料: 铝 Al
三脚架材料: 镀锌钢 St/tZn
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 3500 AL DBS KB STTZN
货号: 105536
其他类似产品



Technical data

高度 3500 mm
半径 220 mm
三脚架占地面积 (长 x 宽) 668 x 718 mm
接闪针材料 铝 Al
三脚架材料 镀锌钢 St/tZn
测试标准 EN 62561-(1+2)

Product 105536 was added to Notepad.

Go to Notepad

Product 105536 was added to the cart.

Go to Web-Shop
