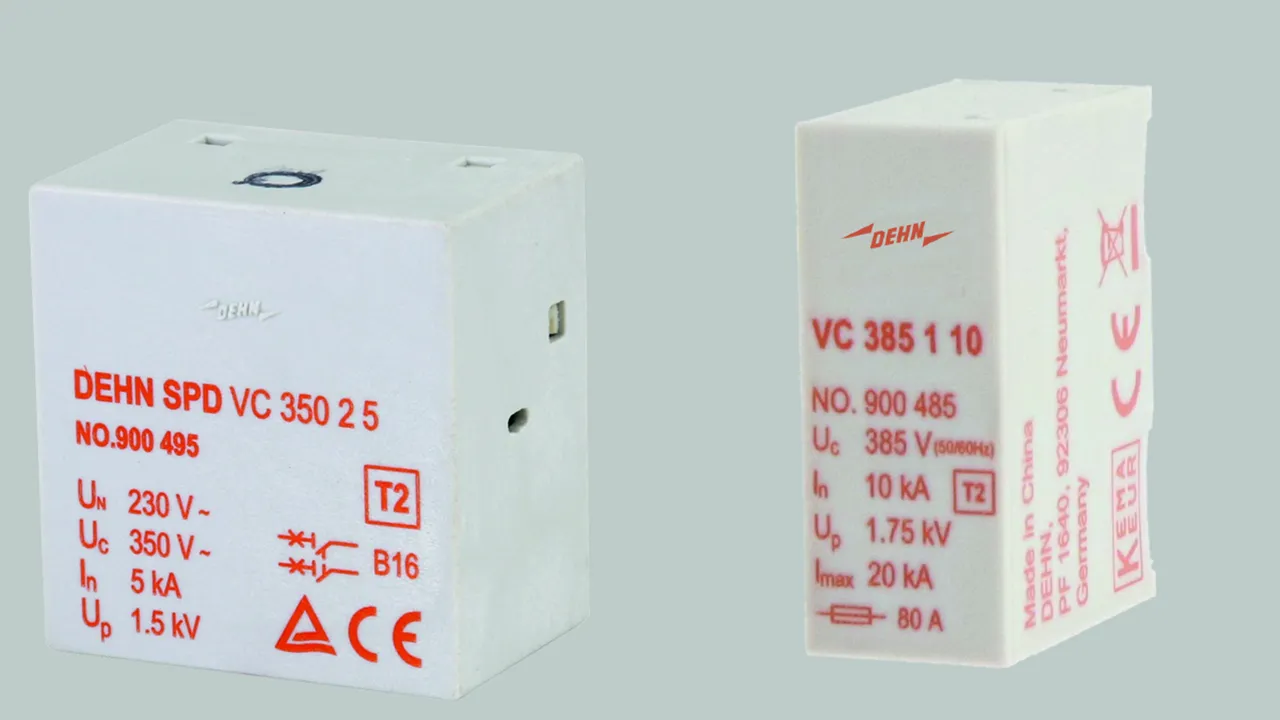

VC 系列板载SPD

电涌保护主电源模块，可安装在印刷电路板上。
设计紧凑，节省空间。

VC 350 2 5

集成了保护功能的模块，用于终端设备保护。
两极电涌保护器，安装于印刷电路板。
有脱扣装置。
独特的安全模式保护电路，提高安全性。

1 Product

Part No. 900495 VC 350 2 5

GTIN 6942299502527, Customs tariff No. (EU): , Gross weight: 27.00 g, PU: 1.00 件

Images

Additional information

VC 350 2 5 板载电涌保护器
2极电涌保护器，安装于印刷电路板，可用于保护终端设备
依据IEC 61643-11，2级SPD
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
交流最大持续工作电压: 350 V (50 / 60 Hz) V
标称放电电流 (8/20 μs) : 5 kA
电压保护水平: ≤ 1.5 kV
直流最大后备熔丝时短路耐受能力: 6 kArms
工作状态/故障指示: 绿 / ---

制造商： DEHN
型号: VC 350 2 5
货号: 900495
其他类似产品

Certificates



Technical data

SPD依据 EN 61643-11 / IEC 61643-11 2级 / II级
标称交流电压 (UN ) 230 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (In ) 5 kA
最大后备熔丝 B 16 2P

Product 900495 was added to Notepad.

Go to Notepad

Product 900495 was added to the cart.

Go to Web-Shop

VC 320 2 10

  • 全保护电路，适用于直流和交流系统
  • 故障指示窗口
  • 安装于印刷电路板

1 Product

Part No. 900499 VC 320 2 10

GTIN , Customs tariff No. (EU): , Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

VC 320 2 10 PCB 电涌保护器
两极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-11 标准的 2 型 SPD
根据 IEC 62305-4、GB/T21714.4-2015 与 Red/Line 产品系列的电涌保护器进行能量协调
交流最大持续工作电压 [L/N-PE]: 320 V (50 / 60 Hz)
直流最大持续工作电压 [(DC+/DC-) --> PE]: 450 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 1.8 kV
直流最大后备熔丝时短路耐受能力: 6 kArms

制造商： DEHN
型号: VC 320 2 10
货号: 900499
其他类似产品



Technical data

SPD依据 EN 61643-11 / IEC 61643-11 2级 / II级
标称交流电压 (UN ) 230 V (50 / 60 Hz)
标称直流电压 (UN ) 400 V
交流最大持续工作电压 [L/N-PE] (Uc) 320 V (50 / 60 Hz)
直流最大持续工作电压 [(DC+/DC-) --> PE] (Uc) 450 V
标称放电电流 (8/20 μs) (In ) 10 kA
总放电电流 (8/20 µs) (Itotal ) 20 kA
最大后备熔丝 B 25 2P
遥信端子：交流负载能力 250 V / 0.1 A
遥信端子：直流负载能力 125 V / 0.05 A

Product 900499 was added to Notepad.

Go to Notepad

Product 900499 was added to the cart.

Go to Web-Shop

VC 385 1 10

具备遥信报警功能的电涌保护模块，可安装在终端设备中。

1 Product

Part No. 900485 VC 385 1 10

GTIN 4013364434790, Customs tariff No. (EU): 853630, Gross weight: 30.58 g, PU: 1.00 件

Images

Additional information

VC 385 1 10 PCB 电涌保护器
单极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-11，GB/T 18802.1 标准的 2 型电涌保护器
交流最大持续工作电压: 385 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 1.75 kV
直流最大后备熔丝时短路耐受能力: 6 kArms
工作状态/故障指示: 远程遥信触点（常闭触点）

制造商： DEHN
型号: VC 385 1 10
货号: 900485
其他类似产品

Certificates



Technical data

SPD依据 EN 61643-11 / IEC 61643-11 2级 / II级
SPD依据 UL 1449 4CA
标称放电电流 (8/20 μs) (In ) 10 kA
最大放电电流 (8/20 μs) (Imax ) 20 kA
响应时间 (tA ) ≤ 25 ns
最大后备熔丝 80 A gG
遥信端子：交流负载能力 250 V / 0.5 A
遥信端子：直流负载能力 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900485 was added to Notepad.

Go to Notepad

Product 900485 was added to the cart.

Go to Web-Shop

VC 600 1 10

具备遥信报警功能的电涌保护模块，可安装在终端设备中。

1 Product

Part No. 900486 VC 600 1 10

GTIN 4013364434806, Customs tariff No. (EU): 853630, Gross weight: 38.25 g, PU: 120.00 件

Images

Additional information

VC 600 1 10 PCB 电涌保护器
单极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-11，GB/T 18802.1 标准的 2 型电涌保护器
交流最大持续工作电压: 600 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 2.5 kV
直流最大后备熔丝时短路耐受能力: 6 kArms
工作状态/故障指示: 远程遥信触点（常闭触点）

制造商： DEHN
型号: VC 600 1 10
货号: 900486
其他类似产品

Certificates



Technical data

SPD依据 EN 61643-11 / IEC 61643-11 2级 / II级
SPD依据 UL 1449 4CA
标称放电电流 (8/20 μs) (In ) 10 kA
最大放电电流 (8/20 μs) (Imax ) 20 kA
响应时间 (tA ) ≤ 25 ns
最大后备熔丝 80 A gG
遥信端子：交流负载能力 250 V / 0.5 A
遥信端子：直流负载能力 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900486 was added to Notepad.

Go to Notepad

Product 900486 was added to the cart.

Go to Web-Shop

VC NPE 1 10

具备遥信报警功能的电涌保护模块，可安装在终端设备中。

1 Product

Part No. 900483 VC NPE 1 10

GTIN 4013364434813, Customs tariff No. (EU): 853630, Gross weight: 22.25 g, PU: 120.00 件

Images

Additional information

VC NPE 1 10 PCB 电涌保护器
单极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-11，GB/T 18802.1 标准的 2 型电涌保护器
交流最大持续工作电压: 255 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 1.5 kV
工作状态/故障指示: 远程遥信触点（常闭触点）

制造商： DEHN
型号: VC NPE 1 10
货号: 900483
其他类似产品

Certificates



Technical data

SPD依据 EN 61643-11 / IEC 61643-11 2级 / II级
SPD依据 UL 1449 4CA
标称放电电流 (8/20 μs) (In ) 10 kA
最大放电电流 (8/20 μs) (Imax ) 20 kA
响应时间 (tA ) ≤ 100 ns
工频续流遮断能力 (Ifi ) 100 Arms
遥信端子：交流负载能力 250 V / 0.5 A
遥信端子：直流负载能力 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900483 was added to Notepad.

Go to Notepad

Product 900483 was added to the cart.

Go to Web-Shop

VC PV 670 1 10

具备遥信报警功能的电涌保护模块，可安装在终端设备中。

1 Product

Part No. 900487 VC PV 670 1 10

GTIN 4013364434820, Customs tariff No. (EU): 853630, Gross weight: 34.33 g, PU: 1.00 件

Images

Additional information

VC PV 670 1 10 PCB 电涌保护器
单极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-31、GB/T 18802.31-2016 标准的 2 型 SPD。
最大光伏电压: 670 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 2 kV
短路耐受能力: 1 kA
工作状态/故障指示: 远程遥信触点（常闭触点）

制造商： DEHN
型号: VC PV 670 1 10
货号: 900487
其他类似产品

Certificates



Technical data

SPD依据 EN 50539-11 / IEC 61643-31 2级 / II级
SPD依据 UL 1449 4CA
最大光伏电压 (UCPV ) 670 V
标称放电电流 (8/20 μs) (In ) 10 kA
最大放电电流 (8/20 μs) (Imax ) 20 kA
响应时间 (tA ) ≤ 25 ns
遥信端子：交流负载能力 250 V / 0.5 A
遥信端子：直流负载能力 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900487 was added to Notepad.

Go to Notepad

Product 900487 was added to the cart.

Go to Web-Shop

VC PV 750 1 10

具备遥信报警功能的电涌保护模块，可安装在终端设备中。

1 Product

Part No. 900481 VC PV 750 1 10

GTIN 4013364434837, Customs tariff No. (EU): 853630, Gross weight: 38.08 g, PU: 120.00 件

Images

Additional information

VC PV 750 1 10 PCB 电涌保护器。
单极电涌保护器
可安装在印制电路板上（受保护的终端设备）
符合 IEC 61643-31、GB/T 18802.31-2016 标准的 2 型 SPD。
最大光伏电压: 750 V
标称放电电流 (8/20 μs) : 10 kA
电压保护水平: ≤ 2.5 kV
短路耐受能力: 1 kA
工作状态/故障指示: 远程遥信触点（常闭触点）

制造商： DEHN
型号: VC PV 750 1 10
货号: 900481
其他类似产品

Certificates



Technical data

SPD依据 EN 50539-11 / IEC 61643-31 2级 / II级
SPD依据 UL 1449 4CA
最大光伏电压 (UCPV ) 750 V
标称放电电流 (8/20 μs) (In ) 10 kA
最大放电电流 (8/20 μs) (Imax ) 20 kA
响应时间 (tA ) ≤ 25 ns
遥信端子：交流负载能力 250 V / 0.5 A
遥信端子：直流负载能力 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A
