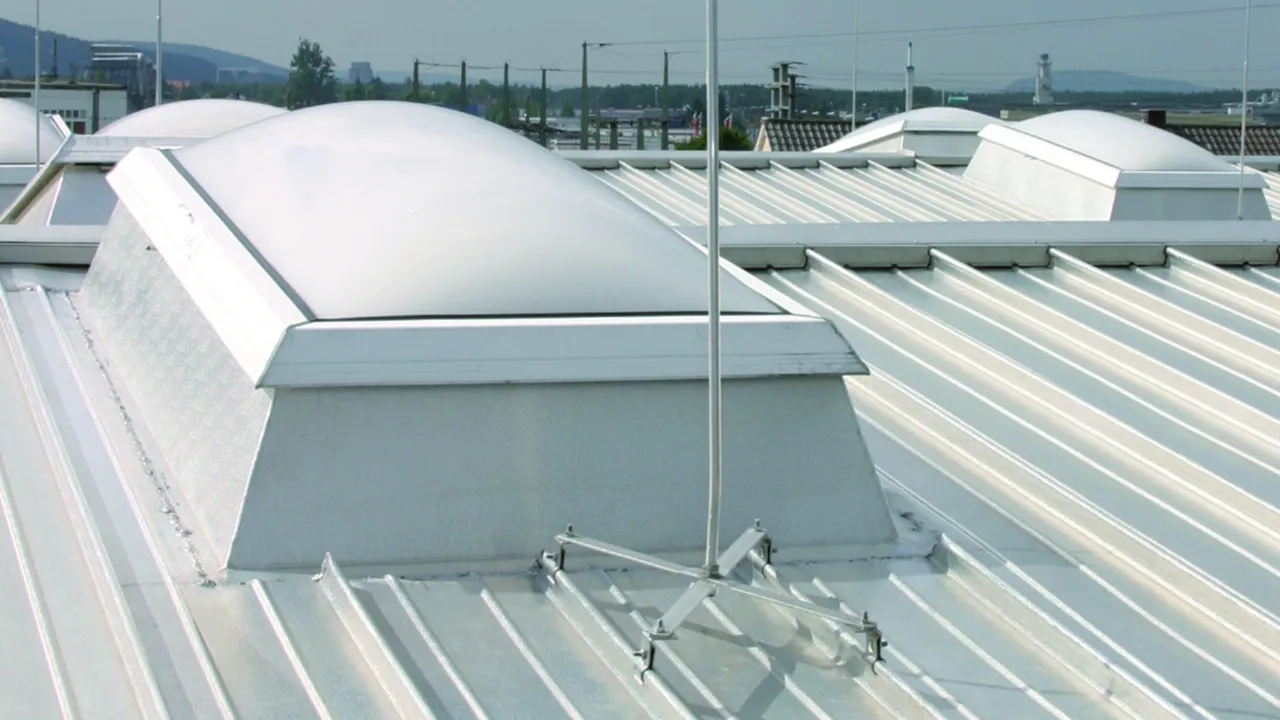

Iglice odgromowe na dachy metalowe

Do ochrony struktur na dachach, kopuł świetlikowych itp.
Montaż do końców klamer (otwory Ø11 mm) za pomocą czterech wsporników do dachów metalowych.
Wsporniki należy dobrać odpowiednio do profilu dachu (okrągły rąbek stojący nr art. 123 040, rąbek zaciskanym nr art. 123 041, rąbek stojący 123 042, bez rąbka do nitowania lub wkręcania 123 043).

Zastosowanie tych czterech wsporników do dachów metalowych (klamer) dla odpowiedniego profilu dachu zapewnia obciążalność prądem piorunowym na poziomie 100 kA (10/350 µs).
Iglice odgromowe są zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Do dalszego poprowadzenia przewodu odprowadzającego należy dobrać wsporniki dachowe do dachów metalowych odpowiednie do danego profilu dachu (np. okrągły rąbek stojący art. nr 223 010 lub rąbek stojący art. nr 365 059).

Wysokość 2 m

Z gwintem M16.

1 Product

Part No. 123021 FS 16 10 2000 MD AL V2A

GTIN 4013364092822, Customs tariff No. (EU): 85389099, Gross weight: 2.20 kg, PU: 1.00 szt.

Images

Additional information

Iglice odgromowe na dachy metalowe Wysokość 2000 mm
Iglice odgromowe na dachy metalowe
do ochrony kopuł świetlikowych
lub struktur na dachach metalowych
zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
do maksymalnego obciążenia wiatrem do 184 km/godz.
Do mocowania za pomocą 4 uchwytów przewodu
na dachach z rąbkiem stojącym lub okrągłym rąbkiem stojącym
np. art. nr 365 059, 223 010 lub 223 070
(należy zamawiać oddzielnie)
Klamry ze stali nierdzewnej na 4 uchwyty przewodu
Zastosowanie tych czterech wsporników dachowych
(klamer) dla odpowiedniego profilu dachu
zapewnia obciążalność prądem piorunowym na poziomie 100 kA (10/350 µs).
Długość całkowita (Ø 16 / 10 mm): 2000 mm
Odległość między stopami podstawy: 230-520 mm
Mocowanie: [4x] Ø11 mm
Materiał profili: stal nierdzewna
Materiał iglicy odgromowej: Al
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 16 10 2000 MD AL V2A
Nr kat.: 123021
lub podobny.

Certificates



Technical data

Długość całkowita (Ø 16 / 10 mm) 2000 mm
Maksymalne obciążenie wiatrem 184 km/h
Odległość między stopami podstawy 230-520 mm
Mocowanie [4x] Ø11 mm
Materiał profili stal nierdzewna
Materiał iglicy odgromowej Al
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 123021 was added to Notepad.

Go to Notepad

Product 123021 was added to the cart.

Go to Web-Shop

Wysokość do 3,5 m

Z możliwością kompensacji nachylenia dachu do maks. 10°.

3 Products

Part No. 123425 FS 22 16 10 2500 SK AL V2A

GTIN 4013364129009, Customs tariff No. (EU): 85389099, Gross weight: 2.82 kg, PU: 1.00 szt.

Images

Additional information

Iglice odgromowe na dachy metalowe Wysokość 2500 mm
Iglice odgromowe na dachy metalowe
do ochrony kopuł świetlikowych
lub struktur na dachach metalowych.
Możliwość dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
do maksymalnego obciążenia wiatrem do 185 km/godz.
Do mocowania za pomocą 4 uchwytów przewodu
na dachach z rąbkiem stojącym lub okrągłym rąbkiem stojącym
np. art. nr 365 059, 223 010 lub 223 070
(należy zamawiać oddzielnie)
Klamry ze stali nierdzewnej na 4 uchwyty przewodu
Zastosowanie tych czterech wsporników dachowych
(klamer) dla odpowiedniego profilu dachu
zapewnia obciążalność prądem piorunowym na poziomie 100 kA (10/350 µs).
Długość całkowita (Ø 22 / 16 / 10 mm): 2500 mm
Odległość między stopami podstawy: 230-520 mm
Mocowanie: [4x] Ø11 mm
Materiał profili: stal nierdzewna
Materiał iglicy odgromowej: Al
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 2500 SK AL V2A
Nr kat.: 123425
lub podobny.

Certificates



Technical data

Długość całkowita (Ø 22 / 16 / 10 mm) 2500 mm
Maksymalne obciążenie wiatrem 185 km/h
Odległość między stopami podstawy 230-520 mm
Mocowanie [4x] Ø11 mm
Materiał profili stal nierdzewna
Materiał iglicy odgromowej Al
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 123425 was added to Notepad.

Go to Notepad

Product 123425 was added to the cart.

Go to Web-Shop

Part No. 123430 FS 22 16 10 3000 SK AL V2A

GTIN 4013364129016, Customs tariff No. (EU): 85389099, Gross weight: 3.22 kg, PU: 1.00 szt.

Images

Additional information

Iglice odgromowe na dachy metalowe Wysokość 3000 mm
Iglice odgromowe na dachy metalowe
do ochrony kopuł świetlikowych
lub struktur na dachach metalowych.
Możliwość dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
do maksymalnego obciążenia wiatrem do 149 km/godz.
Do mocowania za pomocą 4 uchwytów przewodu
na dachach z rąbkiem stojącym lub okrągłym rąbkiem stojącym
np. art. nr 365 059, 223 010 lub 223 070
(należy zamawiać oddzielnie)
Klamry ze stali nierdzewnej na 4 uchwyty przewodu
Zastosowanie tych czterech wsporników dachowych
(klamer) dla odpowiedniego profilu dachu
zapewnia obciążalność prądem piorunowym na poziomie 100 kA (10/350 µs).
Długość całkowita (Ø 22 / 16 / 10 mm): 3000 mm
Odległość między stopami podstawy: 230-520 mm
Mocowanie: [4x] Ø11 mm
Materiał profili: stal nierdzewna
Materiał iglicy odgromowej: Al
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3000 SK AL V2A
Nr kat.: 123430
lub podobny.

Certificates



Technical data

Długość całkowita (Ø 22 / 16 / 10 mm) 3000 mm
Maksymalne obciążenie wiatrem 149 km/h
Odległość między stopami podstawy 230-520 mm
Mocowanie [4x] Ø11 mm
Materiał profili stal nierdzewna
Materiał iglicy odgromowej Al
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 123430 was added to Notepad.

Go to Notepad

Product 123430 was added to the cart.

Go to Web-Shop

Part No. 123435 FS 22 16 10 3500 SK AL V2A

GTIN 4013364129023, Customs tariff No. (EU): 85389099, Gross weight: 3.42 kg, PU: 1.00 szt.

Images

Additional information

Iglice odgromowe na dachy metalowe Wysokość 3500 mm
Iglice odgromowe na dachy metalowe
do ochrony kopuł świetlikowych
lub struktur na dachach metalowych.
Możliwość dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
do maksymalnego obciążenia wiatrem do 114 km/godz.
Do mocowania za pomocą 4 uchwytów przewodu
na dachach z rąbkiem stojącym lub okrągłym rąbkiem stojącym
np. art. nr 365 059, 223 010 lub 223 070
(należy zamawiać oddzielnie)
Klamry ze stali nierdzewnej na 4 uchwyty przewodu
Zastosowanie tych czterech wsporników dachowych
(klamer) dla odpowiedniego profilu dachu
zapewnia obciążalność prądem piorunowym na poziomie 100 kA (10/350 µs).
Długość całkowita (Ø 22 / 16 / 10 mm): 3500 mm
Odległość między stopami podstawy: 230-520 mm
Mocowanie: [4x] Ø11 mm
Materiał profili: stal nierdzewna
Materiał iglicy odgromowej: aluminium / stal nierdzewna
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3500 SK AL V2A
Nr kat.: 123435
lub podobny.

Certificates



Technical data

Długość całkowita (Ø 22 / 16 / 10 mm) 3500 mm
Maksymalne obciążenie wiatrem 114 km/h
Odległość między stopami podstawy 230-520 mm
Mocowanie [4x] Ø11 mm
Materiał profili stal nierdzewna
Materiał iglicy odgromowej aluminium / stal nierdzewna
Spełnia wymagania normy DIN EN 62561-(1+2)
