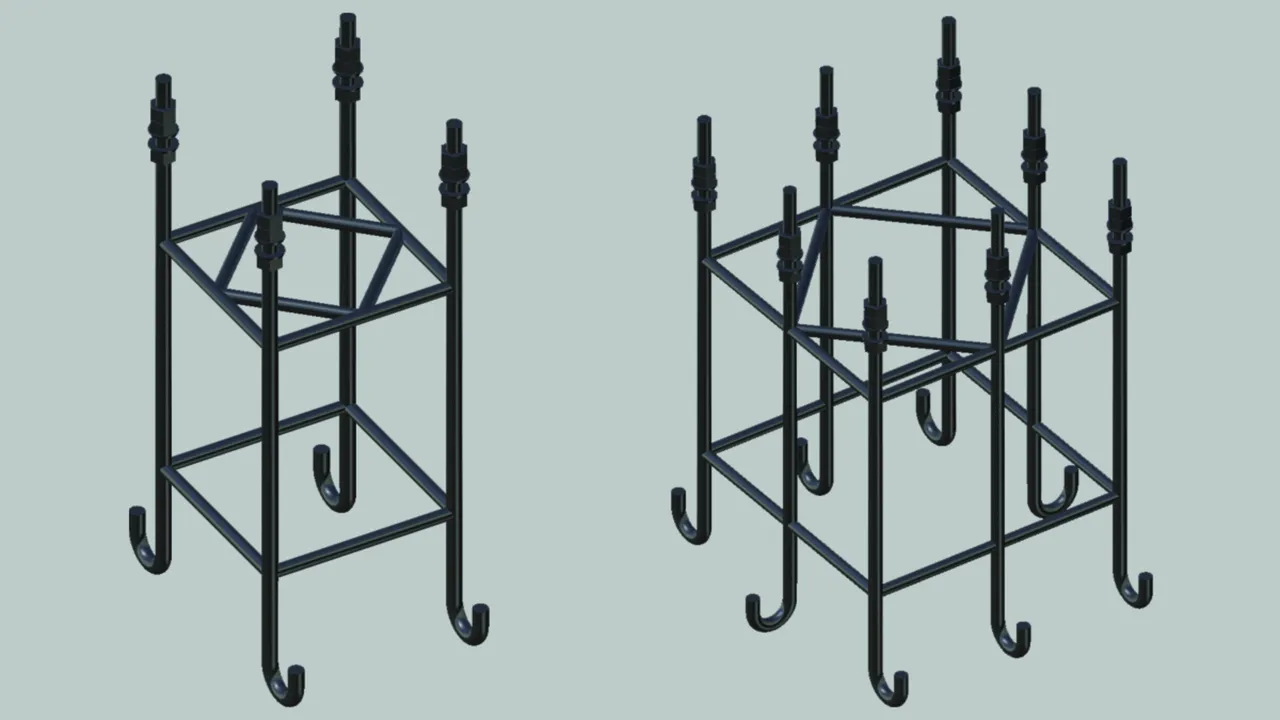

Zbrojenie do fundamentu betonowego wykonywanego w miejscu montażu

Do osadzania w betonie, z gwintowanym sworzniem, pasuje do płyty kołnierzowej teleskopowych masztów odgromowych.
Więcej szczegółowych informacji na temat systemu wtykowego, fundamentu i montażu można znaleźć w instrukcji montażu.

Wykonanie małe

Do masztów o wysokości nad poziomem gruntu od 13,35 do 19,35 m (art. nr 103 013 / 103 016 /103 019).
Płyta kołnierzowa 400 x 400 mm.

1 Product

Part No. 103040 AKO TBM FP400

GTIN 4013364129894, Customs tariff No. (EU): 73089098, Gross weight: 22.90 kg, PU: 1.00 szt.

Images

Additional information

Zbrojenie do fundamentu betonowego wykonywanego na miejscu montażu / wykonanie małe
Zbrojenie do fundamentu betonowego wykonywanego na miejscu montażu
do osadzania w betonie, z gwintowanym sworzniem,
pasuje do płyty kołnierzowej teleskopowych masztów odgromowych
Wykonanie do wysokości nad poziomem gruntu od 13,35 do 19,35 m
(art. nr 103 013 / 103 016 / 103 019)
do płyt kołnierzowych 400 x 400 mm
Materiał: Stal
Wymiary: 472 x 324 x 870 mm
Wykonanie gwintowanych sworzni: 4x M24 (300 x 300 mm)

Producent: DEHN
Typ: AKO TBM FP400
Nr kat.: 103040
lub podobny.



Technical data

Materiał Stal
Wymiary 472 x 324 x 870 mm
Wykonanie gwintowanych sworzni 4x M24 (300 x 300 mm)

Product 103040 was added to Notepad.

Go to Notepad

Product 103040 was added to the cart.

Go to Web-Shop

Wykonanie duże

Do masztów o wysokości nad poziomem gruntu od 22,35 do 24,85 m (art. nr 103 022 lub 103 025).
Płyta kołnierzowa 565 x 565 mm.

1 Product

Part No. 103041 AKO TBM FP565

GTIN 4013364129900, Customs tariff No. (EU): 73089098, Gross weight: 38.00 kg, PU: 1.00 szt.

Images

Additional information

Zbrojenie do fundamentu betonowego wykonywanego na miejscu montażu / wykonanie duże
Zbrojenie do fundamentu betonowego wykonywanego na miejscu montażu
do osadzania w betonie, z gwintowanym sworzniem,
pasuje do płyty kołnierzowej teleskopowych masztów odgromowych
Wykonanie do wysokości nad poziomem gruntu od 22,35 do 24,85 m
(art. nr 103 022 + 103 025)
do płyt kołnierzowych 565 x 565 mm
Materiał: Stal
Wymiary: 662 x 662 x 870 mm
Wykonanie gwintowanych sworzni: 8x M24 (490 x 490 mm)

Producent: DEHN
Typ: AKO TBM FP565
Nr kat.: 103041
lub podobny.



Technical data

Materiał Stal
Wymiary 662 x 662 x 870 mm
Wykonanie gwintowanych sworzni 8x M24 (490 x 490 mm)

Product 103041 was added to Notepad.

Go to Notepad

Product 103041 was added to the cart.

Go to Web-Shop
