Teleskopowy maszt odgromowy do fundamentów kielichowych lub betonowych

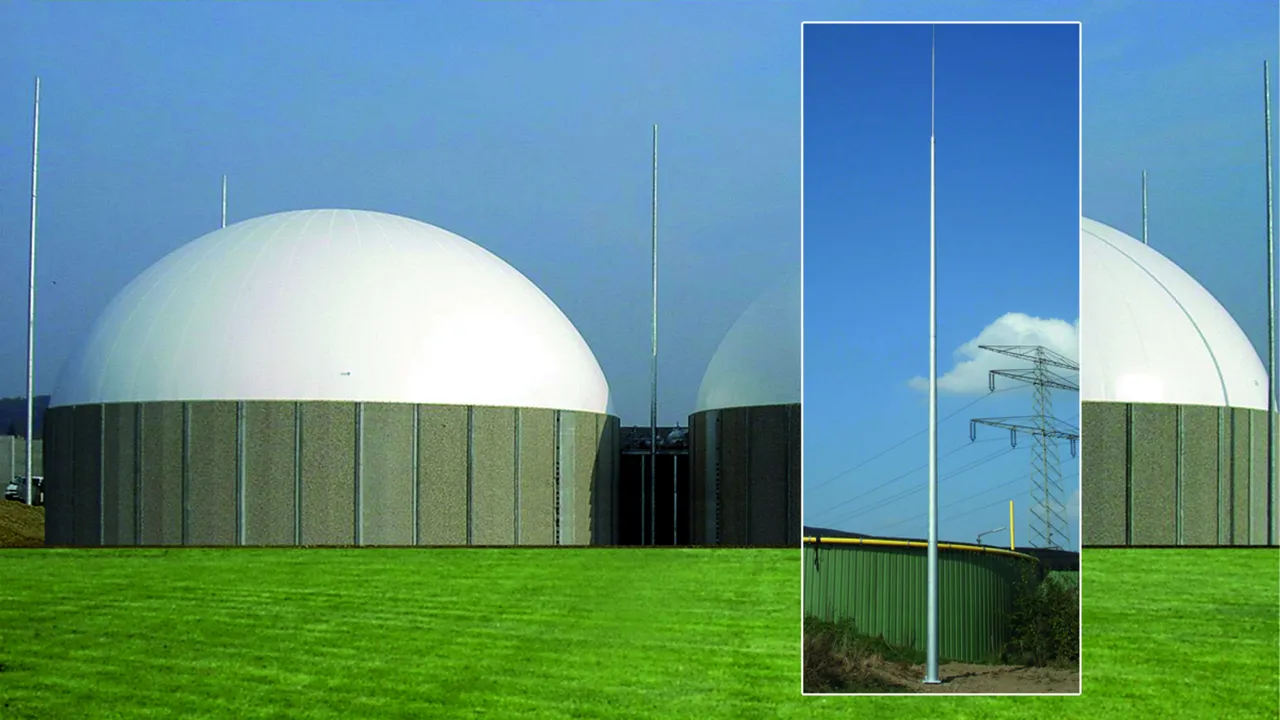

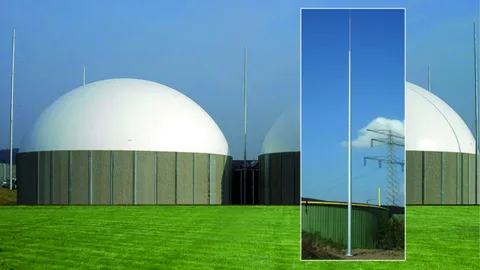

Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym takich jak biogazownie, elektrownie fotowoltaiczne na otwartych przestrzeniach, zakłady ze strefami zagrożonymi wybuchem Ex, składy amunicji.Maszty są ustawiane na fundamentach kielichowych (element prefabrykowany) lub betonowych ze zbrojeniem (należy zamawiać oddzielnie) wykonywanych na miejscu.Więcej szczegółowych informacji na temat systemu wtykowego, fundamentu i montażu można znaleźć w instrukcji montażu nr 1729.Ten system masztów odgromowych pozwala objąć ochroną przed wyładowaniem atmosferycznym całe instalacje / obszary (strefa ochrony odgromowej 0B), bez konieczności prowadzenia poziomych urządzeń piorunochronnych (zwody poziome). Między masztem odgromowym a chronionym obiektem należy zachować odstęp separujący s zgodnie z normą DIN EN 62305-3. Maszty odgromowe są zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).Zalety systemu masztów odgromowych:
  • Roboty ziemne można w pełni ukończyć z wyprzedzeniem
  • Montaż na miejscu w fundamencie kielichowym (element prefabrykowany) wymaga niewielkiego wysiłku lub
  • alternatywnie, montaż w fundamencie betonowym wykonanym na miejscu ze zbrojeniem (podczas planowania i montażu należy uwzględnić czas schnięcia betonu)
  • Wykonanie z płytą kołnierzową do szybkiego montażu
  • Łatwe ustawianie za pomocą gwintowanych sworzni M24
  • Szczegółowe instrukcje dotyczące montażu
  • Weryfikowalne dane statyczne (na żądanie)
Komponenty:
  • Iglica odgromowa ze stali nierdzewnej, Ø42 / 25 / 15 mm, długość 2400 lub 5400 mm, z gwintem M20 oraz nakrętką zabezpieczającą
  • Stożkowe części masztu
  • Płyta kołnierzowa z końcówką przyłączeniową do przyłącza uziemienia, otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Max. długość transportowa 6 m.

5 Products

Part No. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, Customs tariff No. (EU): 85389099, Gross weight: 228.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym, wysokość 13,38 m
Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym
Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
Maszt jest ustawiany na fundamencie kielichowym (prefabrykowany element)
lub betonowym ze zbrojeniem wykonywanym na miejscu
Maszt jest zwymiarowany zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 194 km/godz. z
fundamentem betonowym i 143 km/godz. z fundamentem kielichowym.
System wtykowy ze stożkowymi częściami masztu
Wyposażony w płytę kołnierzową z końcówką przyłączeniową do przyłącza uziemienia,
Otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Materiał: St/tZn
Wysokość nad poziomem gruntu: 13380 m
Segmenty masztu: 2
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1400 x 1400 x 900 mm
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: TBM 13.35M FP400 STTZN
Nr kat.: 103013
lub podobny.

Certificates



Technical data

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 13380 m
Segmenty masztu 2
Maksymalne obciążenie wiatrem z fundamentem betonowym 194 km/h
Maksymalne obciążenie wiatrem z fundamentem kielichowym 143 km/godz.
Wymiary stopy 400 x 400 mm
Stopa 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1400 x 1400 x 900 mm
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 103013 was added to Notepad.

Go to Notepad

Product 103013 was added to the cart.

Go to Web-Shop

Part No. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, Customs tariff No. (EU): 85389099, Gross weight: 230.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym, wysokość 16,38 m
Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym
Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
Maszt jest ustawiany na fundamencie kielichowym (prefabrykowany element)
lub betonowym ze zbrojeniem wykonywanym na miejscu
Maszt jest zwymiarowany zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 135 km/godz. z
fundamentem betonowym i 135 km/godz. z fundamentem kielichowym.
System wtykowy ze stożkowymi częściami masztu
Wyposażony w płytę kołnierzową z końcówką przyłączeniową do przyłącza uziemienia,
Otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Materiał: St/tZn
Wysokość nad poziomem gruntu: 16380 m
Segmenty masztu: 2
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1400 x 1400 x 900 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 16.35M FP400 STTZN
Nr kat.: 103016
lub podobny.

Certificates



Technical data

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 16380 m
Segmenty masztu 2
Maksymalne obciążenie wiatrem z fundamentem betonowym 135 km/h
Maksymalne obciążenie wiatrem z fundamentem kielichowym 135 km/godz.
Wymiary stopy 400 x 400 mm
Stopa 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1400 x 1400 x 900 mm
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103016 was added to Notepad.

Go to Notepad

Product 103016 was added to the cart.

Go to Web-Shop

Part No. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, Customs tariff No. (EU): 85389099, Gross weight: 310.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym, wysokość 19,38 m
Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym
Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
Maszt jest ustawiany na fundamencie kielichowym (prefabrykowany element)
lub betonowym ze zbrojeniem wykonywanym na miejscu
Maszt jest zwymiarowany zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 131 km/godz. z
fundamentem betonowym i 107 km/godz. z fundamentem kielichowym.
System wtykowy ze stożkowymi częściami masztu
Wyposażony w płytę kołnierzową z końcówką przyłączeniową do przyłącza uziemienia,
Otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Materiał: St/tZn
Wysokość nad poziomem gruntu: 19380 m
Segmenty masztu: 3
Wymiary stopy: 400 x 400 mm
Stopa: 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu: 1600 x 1600 x 900 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 19.35M FP565 STTZN
Nr kat.: 103019
lub podobny.

Certificates



Technical data

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 19380 m
Segmenty masztu 3
Maksymalne obciążenie wiatrem z fundamentem betonowym 131 km/h
Maksymalne obciążenie wiatrem z fundamentem kielichowym 107 km/godz.
Wymiary stopy 400 x 400 mm
Stopa 4x Ø27 mm na 4x M24 (300 x 300 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1600 x 1600 x 900 mm
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103019 was added to Notepad.

Go to Notepad

Product 103019 was added to the cart.

Go to Web-Shop

Part No. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, Customs tariff No. (EU): 85389099, Gross weight: 452.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym, wysokość 22,38 m
Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym
Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
Maszt jest ustawiany na fundamencie kielichowym (prefabrykowany element)
lub betonowym ze zbrojeniem wykonywanym na miejscu
Maszt jest zwymiarowany zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 129 km/godz. z
fundamentem betonowym i 129 km/godz. z fundamentem kielichowym.
System wtykowy ze stożkowymi częściami masztu
Wyposażony w płytę kołnierzową z końcówką przyłączeniową do przyłącza uziemienia,
Otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Materiał: St/tZn
Wysokość nad poziomem gruntu: 22380 m
Segmenty masztu: 4
Wymiary stopy: 565 x 565 mm
Stopa: 8x Ø27 mm na 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu: 1800 x 1800 x 900 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 22.35M FP565 STTZN
Nr kat.: 103022
lub podobny.

Certificates



Technical data

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 22380 m
Segmenty masztu 4
Maksymalne obciążenie wiatrem z fundamentem betonowym 129 km/h
Maksymalne obciążenie wiatrem z fundamentem kielichowym 129 km/godz.
Wymiary stopy 565 x 565 mm
Stopa 8x Ø27 mm na 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 1800 x 1800 x 900 mm
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 103022 was added to Notepad.

Go to Notepad

Product 103022 was added to the cart.

Go to Web-Shop

Part No. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, Customs tariff No. (EU): 85389099, Gross weight: 550.00 kg, PU: 1.00 szt.

Images

Additional information

Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym, wysokość 24,88 m
Teleskopowy maszt odgromowy w fundamencie kielichowym lub betonowym
Maszt odgromowy do ochrony instalacji przed bezpośrednim wyładowaniem atmosferycznym
Maszt jest ustawiany na fundamencie kielichowym (prefabrykowany element)
lub betonowym ze zbrojeniem wykonywanym na miejscu
Maszt jest zwymiarowany zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 127 km/godz. z
fundamentem betonowym i 127 km/godz. z fundamentem kielichowym.
System wtykowy ze stożkowymi częściami masztu
Wyposażony w płytę kołnierzową z końcówką przyłączeniową do przyłącza uziemienia,
Otwór Ø12 mm (do drutów okrągłych Ø10 mm np. z łącznikiem KS art. nr 301 019)
Materiał: St/tZn
Wysokość nad poziomem gruntu: 24880 m
Segmenty masztu: 5
Wymiary stopy: 565 x 565 mm
Stopa: 8x Ø27 mm na 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu: 2000 x 2000 x 900 mm
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: TBM 24.85M FP565 STTZN
Nr kat.: 103025
lub podobny.

Certificates



Technical data

Materiał St/tZn
Wysokość nad poziomem gruntu (l1) 24880 m
Segmenty masztu 5
Maksymalne obciążenie wiatrem z fundamentem betonowym 127 km/h
Maksymalne obciążenie wiatrem z fundamentem kielichowym 127 km/godz.
Wymiary stopy 565 x 565 mm
Stopa 8x Ø27 mm na 8x M24 (490 x 490 mm)
Wymiary betonowego fundamentu (dł x sz x wys) 2000 x 2000 x 900 mm
Spełnia wymagania normy DIN EN 62561-(1+2)
