Wolnostojące iglice odgromowe 4 do 9 m

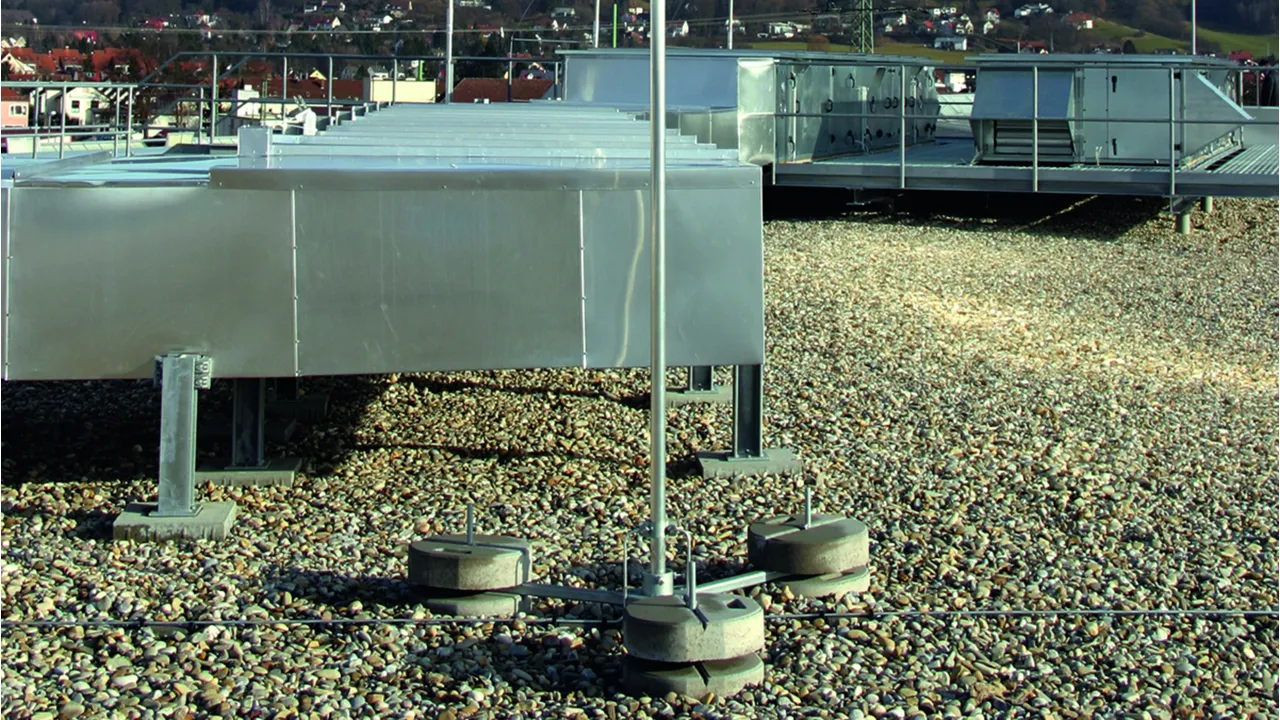

Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach do ochrony większych struktur na dachu i z możliwością dostosowania do nachylenia dachu do maks. 10°.

Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i podkładkę (art. nr 102 050) należy zamawiać oddzielnie.

Komponenty:
– rura Ø40 x 5 mm
– iglica odgromowa rurowa ze zwężeniem Ø16 / 10 mm; opcjonalnie Ø22 / 16 / 10 mm
– podwójna płytka dociskowa na 2x drut okrągły 8-10 mm
– statyw na trzech nogach do podstaw betonowych do montażu klinowego

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

Wysokość do 5,5 m

4 Products

Part No. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Customs tariff No. (EU): 85389099, Gross weight: 13.40 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 4000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 185 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 4000 mm
Promień (statyw): 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 132 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 184 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 185 km/h
Wymagana powierzchnia dla statywu: 1210 x 1340 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 4000 AL DBS KB STTZN
Nr kat.: 105400
lub podobny.

Certificates



Technical data

Wysokość 4000 mm
Promień (statyw) 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 132 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 184 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 185 km/h
Wymagana powierzchnia dla statywu 1210 x 1340 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105400 was added to Notepad.

Go to Notepad

Product 105400 was added to the cart.

Go to Web-Shop

Part No. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 4500 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 186 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 4500 mm
Promień (statyw): 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 117 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 163 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 186 km/h
Wymagana powierzchnia dla statywu: 1210 x 1340 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: Al
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 4500 AL DBS KB STTZN
Nr kat.: 105450
lub podobny.

Certificates



Technical data

Wysokość 4500 mm
Promień (statyw) 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 117 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 163 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 186 km/h
Wymagana powierzchnia dla statywu 1210 x 1340 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej Al
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105450 was added to Notepad.

Go to Notepad

Product 105450 was added to the cart.

Go to Web-Shop

Part No. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Customs tariff No. (EU): 85389099, Gross weight: 15.00 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 5000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 163 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać
oddzielnie.
Wysokość: 5000 mm
Promień (statyw): 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 99 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 132 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 163 km/h
Wymagana powierzchnia dla statywu: 1210 x 1340 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 5000 AL DBS KB STTZN
Nr kat.: 105500
lub podobny.

Certificates



Technical data

Wysokość 5000 mm
Promień (statyw) 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 99 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 132 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 163 km/h
Wymagana powierzchnia dla statywu 1210 x 1340 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105500 was added to Notepad.

Go to Notepad

Product 105500 was added to the cart.

Go to Web-Shop

Part No. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Customs tariff No. (EU): 85389099, Gross weight: 15.20 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 5500 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 147 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 5500 mm
Promień (statyw): 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 93 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 121 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 147 km/h
Wymagana powierzchnia dla statywu: 1210 x 1340 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 5500 AL DBS KB STTZN
Nr kat.: 105550
lub podobny.

Certificates



Technical data

Wysokość 5500 mm
Promień (statyw) 560 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 93 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 121 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 147 km/h
Wymagana powierzchnia dla statywu 1210 x 1340 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105550 was added to Notepad.

Go to Notepad

Product 105550 was added to the cart.

Go to Web-Shop

Wysokość do 9 m z regulowanymi odciągami ze stali nierdzewnej Ø 10 mm

7 Products

Part No. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Customs tariff No. (EU): 85389099, Gross weight: 29.40 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 6000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 187 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać
oddzielnie.
Wysokość: 6000 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 110 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 137 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 170 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 187 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 6000 AL DBS KB STTZN
Nr kat.: 105600
lub podobny.

Certificates



Technical data

Wysokość 6000 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 110 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 137 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 170 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 187 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105600 was added to Notepad.

Go to Notepad

Product 105600 was added to the cart.

Go to Web-Shop

Part No. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Customs tariff No. (EU): 85389099, Gross weight: 30.00 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 6500 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 187 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 6500 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 105 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 132 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 159 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 187 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 6500 AL DBS KB STTZN
Nr kat.: 105650
lub podobny.

Certificates



Technical data

Wysokość 6500 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 105 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 132 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 159 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 187 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105650 was added to Notepad.

Go to Notepad

Product 105650 was added to the cart.

Go to Web-Shop

Part No. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Customs tariff No. (EU): 85389099, Gross weight: 31.20 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 7000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 163 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 7000 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 96 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 120 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 137 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 163 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 7000 AL DBS KB STTZN
Nr kat.: 105700
lub podobny.

Certificates



Technical data

Wysokość 7000 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 96 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 120 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 137 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 163 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105700 was added to Notepad.

Go to Notepad

Product 105700 was added to the cart.

Go to Web-Shop

Part No. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Customs tariff No. (EU): 85389099, Gross weight: 31.40 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 7500 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dla maksymalnego obciążenia wiatrem 149 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 7500 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 93 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 112 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 135 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 149 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 7500 AL DBS KB STTZN
Nr kat.: 105750
lub podobny.

Certificates



Technical data

Wysokość 7500 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 93 km/h
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 112 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 135 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 149 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105750 was added to Notepad.

Go to Notepad

Product 105750 was added to the cart.

Go to Web-Shop

Part No. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Customs tariff No. (EU): 85389099, Gross weight: 32.60 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 8000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 137 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 8000 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 105 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 124 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 137 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 16 10 8000 AL DBS KB STTZN
Nr kat.: 105800
lub podobny.

Certificates



Technical data

Wysokość 8000 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 105 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 124 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 137 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105800 was added to Notepad.

Go to Notepad

Product 105800 was added to the cart.

Go to Web-Shop

Part No. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Customs tariff No. (EU): 85389099, Gross weight: 32.80 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 8500 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 132 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 8500 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 101 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 117 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 132 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 8500 AL DBS KB STTZN
Nr kat.: 105850
lub podobny.

Certificates



Technical data

Wysokość 8500 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 101 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 117 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 132 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105850 was added to Notepad.

Go to Notepad

Product 105850 was added to the cart.

Go to Web-Shop

Part No. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Customs tariff No. (EU): 85389099, Gross weight: 33.67 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 9000 mm
Wolnostojąca iglica odgromowa ze składanym statywem na trzech nogach
do ochrony większych struktur na dachu
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 132 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 010) i
podkładkę (art. nr 102 050) należy zamawiać oddzielnie.
Wysokość: 9000 mm
Promień (statyw): 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg: 101 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg: 117 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg: 132 km/h
Wymagana powierzchnia dla statywu: 2530 x 2850 mm
Materiał statywu: stal ocynkowana ogniowo
Materiał iglicy odgromowej: aluminium
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS D40 22 16 10 9000 AL DBS KB STTZN
Nr kat.: 105900
lub podobny.

Certificates



Technical data

Wysokość 9000 mm
Promień (statyw) 1435 mm
Maksymalne obciążenie wiatrem przy 6 podstawach po 17 kg 101 km/h
Maksymalne obciążenie wiatrem przy 9 podstawach po 17 kg 117 km/h
Maksymalne obciążenie wiatrem przy 12 podstawach po 17 kg 132 km/h
Wymagana powierzchnia dla statywu 2530 x 2850 mm
Materiał statywu stal ocynkowana ogniowo
Materiał iglicy odgromowej aluminium
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105900 was added to Notepad.

Go to Notepad

Product 105900 was added to the cart.

Go to Web-Shop
back to top
