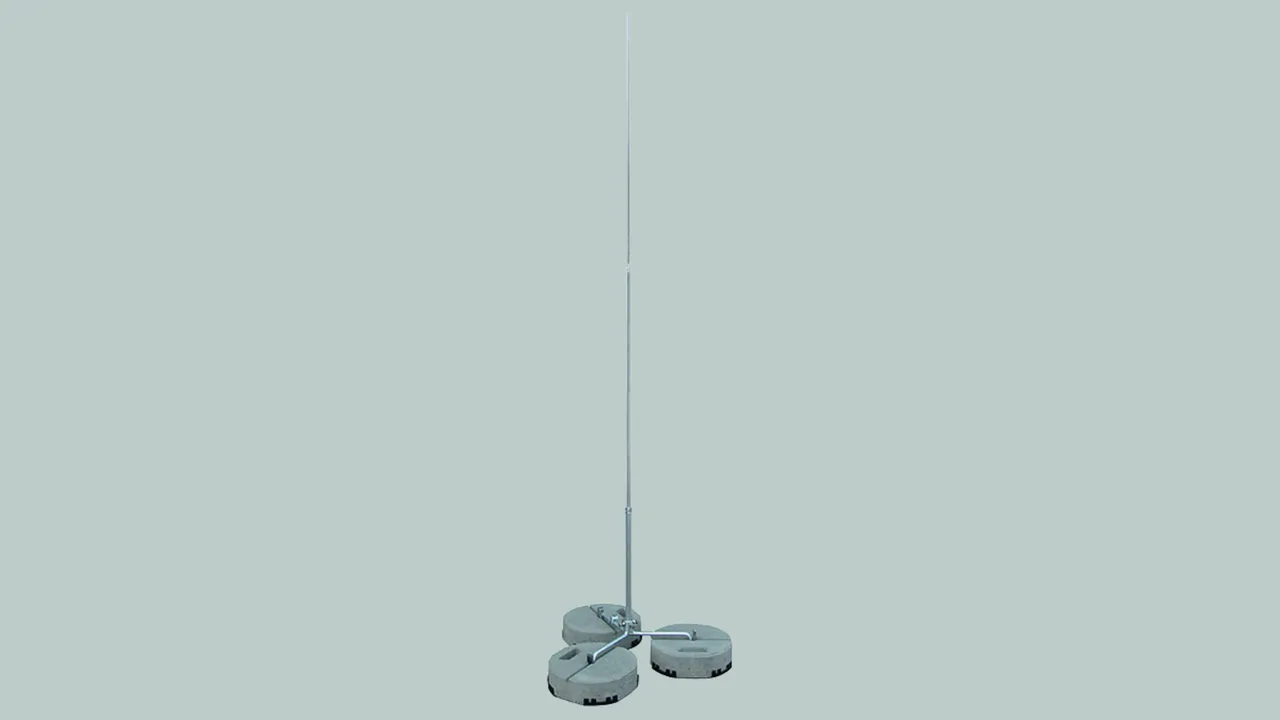

Wolnostojąca iglica odgromowa 2,5 do 3,5 m

Wolnostojąca iglica odgromowa ze statywem na trzech nogach do ochrony struktur na dachu z możliwością dostosowania do nachylenia dachu do maks. 10°.

Podstawę betonową (art. nr 102 075 lub 102 010) i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.

Komponenty:
– iglica odgromowa rurowa ze zwężeniem Ø22 / 16 / 10 mm
– zacisk przyłączeniowy (zacisk do prętów) do drutów okrągłych 8-10 mm
– statyw na trzech nogach do podstaw betonowych do montażu klinowego

Uwaga: Przestrzegać dopuszczalnych obciążeń dachu i w razie potrzeby skonsultować się z konstruktorem budynku.

3 Products

Part No. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN 4013364241985, Customs tariff No. (EU): 85389099, Gross weight: 3.40 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 2500 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 185 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010) i
podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 2500 mm
Promień (statyw): 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 137 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 185 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: DIN EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Nr kat.: 105525
lub podobny.

Certificates



Technical data

Wysokość 2500 mm
Promień (statyw) 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg 137 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz) 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 185 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz) 850 x 930 mm
Materiał iglicy odgromowej aluminium
Materiał statywu stal ocynkowana ogniowo
Spełnia wymagania normy DIN EN 62561-(1+2)

Product 105525 was added to Notepad.

Go to Notepad

Product 105525 was added to the cart.

Go to Web-Shop

Part No. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN 4013364242029, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 3000 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 168 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010)
i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 3000 mm
Promień (statyw): 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 112 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 168 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Nr kat.: 105530
lub podobny.

Certificates



Technical data

Wysokość 3000 mm
Promień (statyw) 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg 112 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz) 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 168 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz) 850 x 930 mm
Materiał iglicy odgromowej aluminium
Materiał statywu stal ocynkowana ogniowo
Spełnia wymagania normy PN-EN 62561-(1+2)

Product 105530 was added to Notepad.

Go to Notepad

Product 105530 was added to the cart.

Go to Web-Shop

Part No. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN 4013364242043, Customs tariff No. (EU): 85389099, Gross weight: 4.30 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

Iglica odgromowa wolnostojąca, wysokość 3500 mm
Wolnostojąca iglica odgromowa ze statywem na trzech nogach
do ochrony struktury na dachu,
z możliwością dostosowania do nachylenia dachu do maks. 10°.
Iglice odgromowe są zwymiarowane zgodnie
z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dla
maksymalnego obciążenia wiatrem 135 km/godz.
Podstawę betonową do układania jedna na drugiej (art. nr 102 075 lub 102 010)
i podkładkę (art. nr 102 060 lub 102 050) należy zamawiać oddzielnie.
Wysokość: 3500 mm
Promień (statyw): 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg: 95 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg: 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg: 135 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg: 850 x 930 mm
Materiał iglicy odgromowej: aluminium
Materiał statywu: stal ocynkowana ogniowo
Spełnia wymagania normy: PN-EN 62561-(1+2)

Producent: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Nr kat.: 105535
lub podobny.

Certificates



Technical data

Wysokość 3500 mm
Promień (statyw) 320 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 8,5 kg 95 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 8,5 kg (dł x sz) 730 x 800 mm
Maksymalne obciążenie wiatrem przy 3 podstawach po 17 kg 135 km/h
Wymagana powierzchnia dla statywu z 3 podstawami po 17 kg (dł x sz) 850 x 930 mm
Materiał iglicy odgromowej aluminium
Materiał statywu stal ocynkowana ogniowo
Spełnia wymagania normy PN-EN 62561-(1+2)
