Wsporniki do układu zwodów na dachówkach kalenicowych (gąsiorach)

Do iglic odgromowych lub wsporników dystansujących ze wspornikiem przewodu, do ochrony solarnych modułów grzewczych lub generatorów fotowoltaicznych lub innych struktur na dachach spadzistych.
Montaż wspornika z wykorzystaniem techniki taśmy napinającej. Wspornik zamontowany na stałe na taśmie napinającej i dodatkowy regulowany wspornik pozwalają na montaż wspornika na dachówkach kalenicowych (gąsiorach) o szerokiej gamie kształtów.

Iglice odgromowe lub wsporniki dystansujące należy zamawiać oddzielnie.

Wsporniki w połączeniu z metalowymi iglicami odgromowymi są zwymiarowane zgodnie z Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .

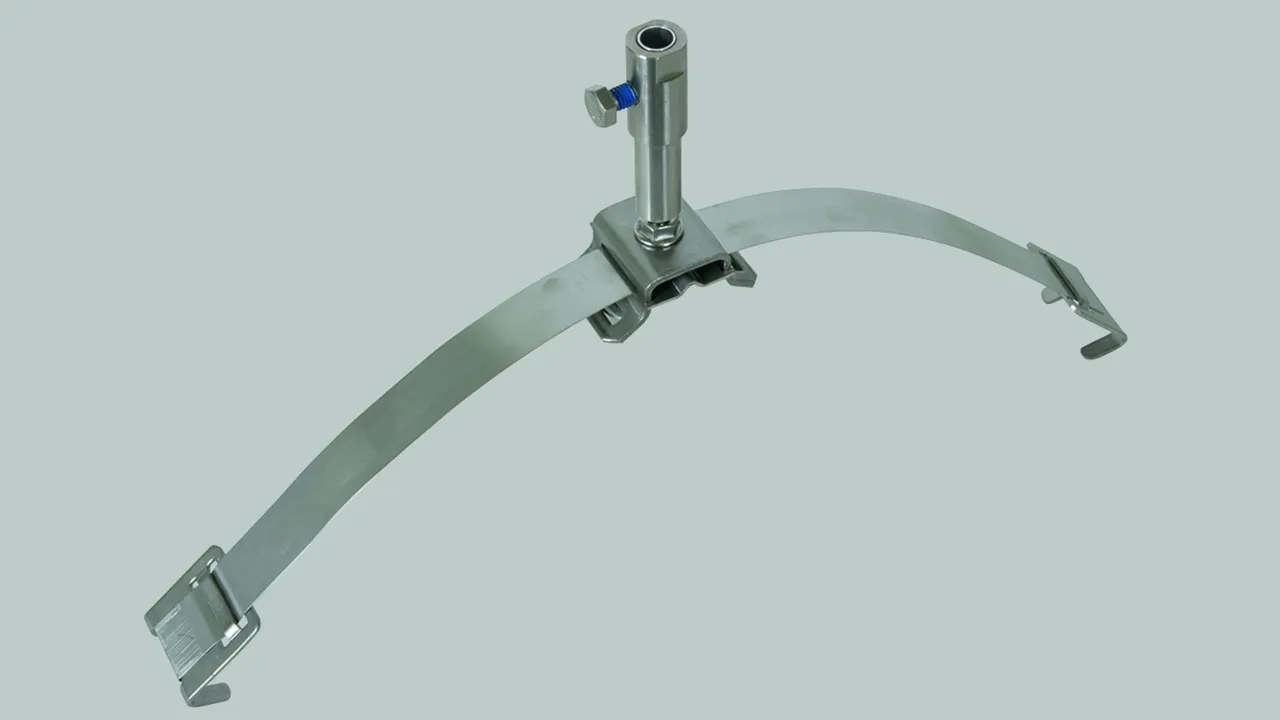

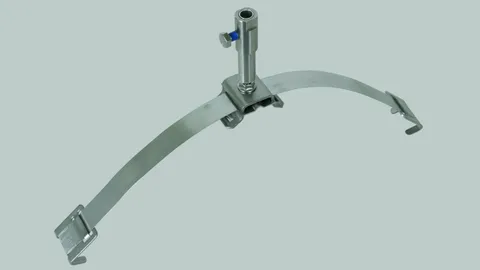

Wykonanie pojedyncze

Do iglic odgromowych (długość 1000 mm) lub wsporników dystansujących z GRP, Ø10 mm.

1 Product

Part No. 123110 HA 10 1F FG120.300 V2A

GTIN 4013364147911, Customs tariff No. (EU): 85389099, Gross weight: 321.00 g, PU: 1.00 szt.

Images

Additional information

Wsporniki do iglic odgromowych lub wsporników dystansujących, wykonanie podstawowe, stal nierdzewna
Wsporniki do iglic odgromowych lub wsporników dystansujących, z GRP, Ø10 mm
ze wspornikiem przewodu, do ochrony solarnych modułów grzewczych
lub generatorów fotowoltaicznych lub innych struktur na dachach spadzistych.
Montaż wspornika z wykorzystaniem techniki taśmy napinającej.
Wspornik zamontowany na stałe na
taśmie napinającej i dodatkowy regulowany wspornik pozwalają
na montaż wspornika na dachówkach kalenicowych
(gąsiorach) o szerokiej gamie kształtów.
Wsporniki w połączeniu z iglicami odgromowymi (długość 1000 mm, Ø10 mm)
oraz wsporniki dystansujące z GRP (długość 420 mm, Ø10 mm) są zwymiarowane zgodnie z
Eurokodem 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Zakres zacisku (drut): 10 mm
Zakres zacisku (gąsior): 120-300 mm

Producent: DEHN
Typ: HA 10 1F FG120.300 V2A
Nr kat.: 123110
lub podobny.

Certificates



Technical data

Zakres zacisku (drut) 10 mm
Zakres zacisku (gąsior) 120-300 mm
Materiał gniazda stal nierdzewna

Product 123110 was added to Notepad.

Go to Notepad

Product 123110 was added to the cart.

Go to Web-Shop

Wykonanie podwójne

Do iglic odgromowych Ø16 / 10 mm, długość maks. 1,5 m, z ramą zaciskową do przyłączania drutów okrągłych 6-10 mm.

1 Product

Part No. 123116 HA 16 2F FG120.300 V2A

GTIN 4013364147966, Customs tariff No. (EU): 85389099, Gross weight: 1.11 kg, PU: 1.00 szt.

Images

Additional information

Wsporniki do iglic odgromowych lub wsporników dystansujących, wykonanie podwójne, stal nierdzewna
Wsporniki do iglic odgromowych lub wsporników dystansujących Ø16 / 10 mm,
długość maks. 1,5 m, do ochrony solarnych modułów grzewczych
lub generatorów fotowoltaicznych lub innych struktur
na dachach spadzistych. Montaż wspornika w
technice taśmy napinającej. Wspornik zamontowany na stałe na
taśmie napinającej i dodatkowy regulowany wspornik pozwalają
na montaż wspornika na dachówkach kalenicowych
(gąsiorach) o szerokiej gamie kształtów.
Wsporniki są zwymiarowane zgodnie z Eurokodem 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Zakres zacisku (drut): 16 mm
Zakres zacisku (gąsior): 120-300 mm
Spełnia wymagania normy: DIN EN 62561-1

Producent: DEHN
Typ: HA 16 2F FG120.300 V2A
Nr kat.: 123116
lub podobny.



Technical data

Zakres zacisku (drut) 16 mm
Zakres zacisku (gąsior) 120-300 mm
Odstęp montażowy (l1) ok. 280 / 350 / 420 mm
Materiał gniazda stal nierdzewna
