Przewód CUI

Norma DIN EN 62305-3 (VDE 0185-305-3) wskazuje, że w szczególnych przypadkach na zewnątrz budynku w pobliżu przewodów odprowadzających napięcie dotykowe może zagrażać życiu, nawet jeśli system ochrony odgromowej został zaplanowany zgodnie z najnowszymi normami.
Szczególnymi przypadkami są na przykład obszary przy wejściach lub pod dachami konstrukcji budowlanych o dużej liczbie odwiedzających, takie jak teatry, kina, centra handlowe, gdzie w bezpośredniej bliskości znajdują się nieizolowane przewody odprowadzające i uziomy odgromowe.
W przypadku szczególnie narażonych (podatnych na wyładowania atmosferyczne) konstrukcji budowlanych, które są swobodnie dostępne dla osób, np. schronisk, konieczne może być również zastosowanie środków zapobiegających niedopuszczalnie wysokim napięciom dotykowym.

Napięcie dotykowe jest definiowane jako napięcie, które działa na osobę między powierzchnią stania na ziemi (odległość ok. 1 m od przewodu odprowadzającego) a momentem dotknięcia przewodu odprowadzającego. Ścieżka prądu wiedzie przez rękę do ciała i do stóp (patrz Obraz 1).
Strefa zagrożenia dla osób przebywających na zewnątrz budynku jest określona dla poziomu gruntu do wysokości ok. 3 m i w odległości 3 m wokół przewodu odprowadzającego.
Zgodnie z normą DIN EN 62305-3 (VDE 0185-305-3), część E.4.2.4.2, obszar, który ma być chroniony przed napięciem dotykowym, odpowiada wysokości, do której sięgają opuszki palców osoby z wyciągniętą ręką plus odstęp separujący s (patrz Obraz 2). Ponadto należy również wziąć pod uwagę napięcie krokowe w pobliżu konstrukcji budowlanej / przewodu odprowadzającego.

Details

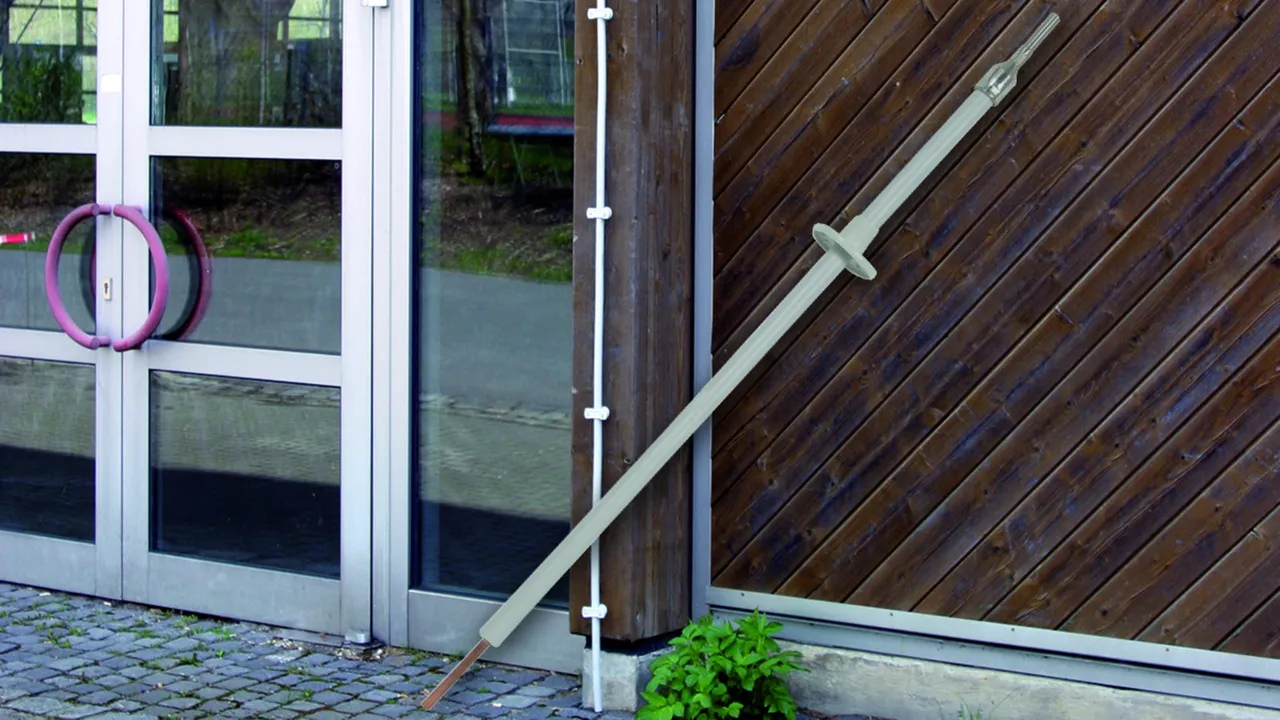

Obraz 6: Zastosowanie w obszarze wejścia
Obraz 5: Szczegół z obrazu 4
Obraz 3: Budowa przewodu CUI
Obraz 4: Test na wpływ opadów deszczu

Strefa zagrożenia napięciem krokowym i dotykowym dla istot żywych jest określona dla poziomu gruntu do wysokości ok. 3 m i w odległości 3 m wokół przewodu odprowadzającego.Przewód CUI posiada miedziany przewód wewnętrzny i izolację wysokonapięciową.Wymagania dla tych przewodów kształtują się w następujący sposób:

  • wytrzymałość udarowa 100 kV (1,2/50 µs) oraz
  • zapobieganie wyładowaniom ślizgowym także podczas opadów deszczu

2 Products

Part No. 830208 CUI L 20 GR 3.5M

GTIN 4013364106116, Customs tariff No. (EU): 85389099, Gross weight: 3.27 kg, PU: 1.00 szt.

Images

Additional information

Przewód CUI, długość 3500 mm
Nowy przewód CUI pozwala
uniknąć napięcia dotykowego na przewodach odprowadzających.
Materiał przewodu: Cu
Materiał izolacji: polietylen usieciowany vPE
Średnica przewodu Ø: 20 mm
Spełnia wymagania normy: EN 62561-2
Kolor przewodu: jasnoszary ●
Przekrój rdzenia: 50 mm2
Długość całkowita: 3500 mm

Producent: DEHN
Typ: CUI L 20 GR 3.5M
Nr kat.: 830208
lub podobny.

Certificates



Technical data

Materiał przewodu Cu
Materiał izolacji polietylen usieciowany vPE
Średnica przewodu Ø 20 mm
Spełnia wymagania normy EN 62561-2
Kolor przewodu jasnoszary ●
Przekrój rdzenia 50 mm2
Długość całkowita 3500 mm

Product 830208 was added to Notepad.

Go to Notepad

Product 830208 was added to the cart.

Go to Web-Shop

Part No. 830218 CUI L 20 GR 5M

GTIN 4013364106123, Customs tariff No. (EU): 85389099, Gross weight: 4.27 kg, PU: 1.00 szt.

Images

Additional information

Przewód CUI, długość 5000 mm
Nowy przewód CUI pozwala
uniknąć napięcia dotykowego na przewodach odprowadzających.
Materiał przewodu: Cu
Materiał izolacji: polietylen usieciowany vPE
Średnica przewodu Ø: 20 mm
Spełnia wymagania normy: EN 62561-2
Kolor przewodu: jasnoszary ●
Przekrój rdzenia: 50 mm2
Długość całkowita: 5000 mm

Producent: DEHN
Typ: CUI L 20 GR 5M
Nr kat.: 830218
lub podobny.

Certificates



Technical data

Materiał przewodu Cu
Materiał izolacji polietylen usieciowany vPE
Średnica przewodu Ø 20 mm
Spełnia wymagania normy EN 62561-2
Kolor przewodu jasnoszary ●
Przekrój rdzenia 50 mm2
Długość całkowita 5000 mm
