Pali di captazione per conduttura HVI light plus su tetti piani

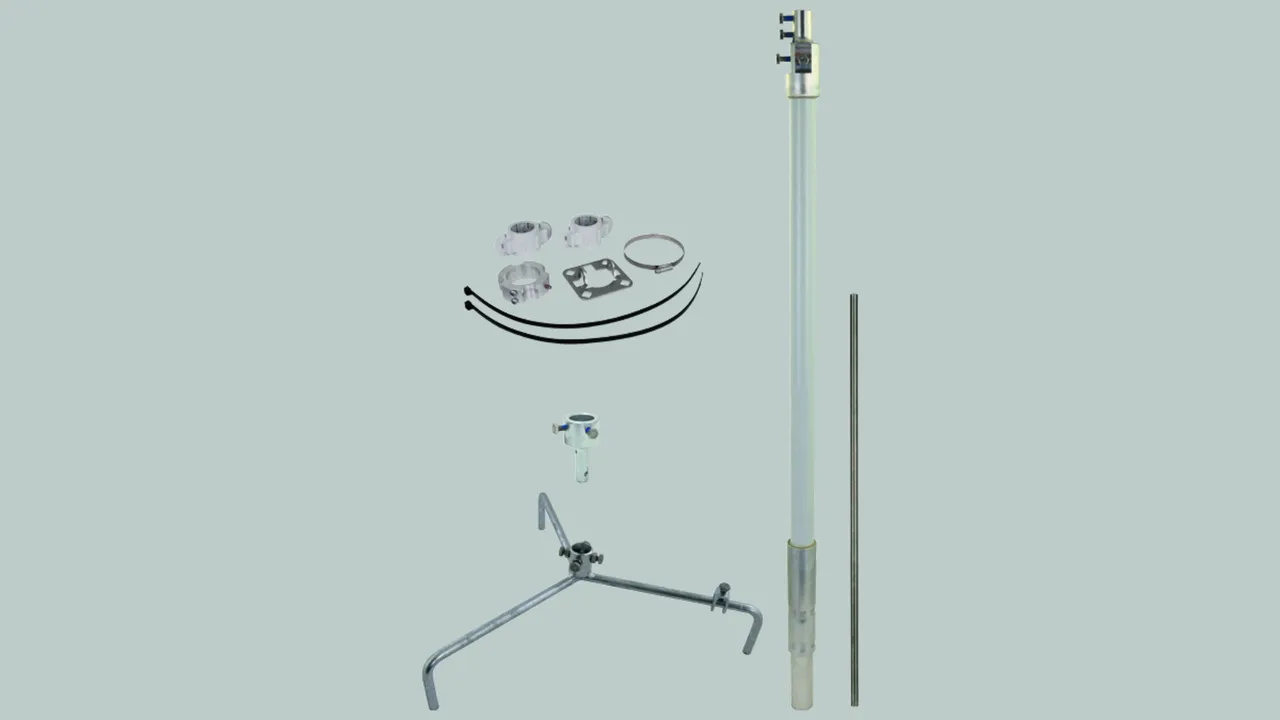

Set completo composto da punta/asta di captazione, tubo portante, set di fissaggio (incl. piastra di connessione, supporti di materiale plastico, fascetta serracavo e captatore per equipotenzialità) e stativo.
Con possibilità di adattamento all’inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento (peso 17 kg) e le piastre di base sono da ordinare separatamente.

Palo di captazione con tripode piccolo e punta di captazione

2 Products

Part No. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN 4013364494459, Customs tariff No. (EU): 85389099, Gross weight: 6.34 kg, PU: 1.00 pz.

Images

Additional information

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione per conduttura HVI light plus
Altezza complessiva 2200 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 320 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 500 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2200 GFK AL V2A DBS R320 STTZN
Art.: 819685
o similare.

Certificates



Technical data

Altezza 2200 mm
Materiale del supporto Fe/tZn
Raggio dello stativo 320 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza della punta di captazione 500 mm
Materiale della punta di captazione INOX
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819685 was added to Notepad.

Go to Notepad

Product 819685 was added to the cart.

Go to Web-Shop

Part No. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN 4013364494466, Customs tariff No. (EU): 85389099, Gross weight: 6.61 kg, PU: 1.00 pz.

Images

Additional information

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
Pali di captazione dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione per conduttura HVI light plus
Altezza complessiva 2700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 320 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 1000 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R320 STTZN
Art.: 819690
o similare.

Certificates



Technical data

Altezza 2700 mm
Materiale del supporto Fe/tZn
Raggio dello stativo 320 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza della punta di captazione 1000 mm
Materiale della punta di captazione INOX
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819690 was added to Notepad.

Go to Notepad

Product 819690 was added to the cart.

Go to Web-Shop

Palo di captazione con tripode grande e punta di captazione

1 Product

Part No. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN 4013364494428, Customs tariff No. (EU): 85389099, Gross weight: 12.86 kg, PU: 1.00 pz.

Images

Additional information

Pali di captazione per conduttura HVI light plus su tetto piano
completa di piastra di connessione quadrupla per la
conduttura HVI light e set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 200 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione per conduttura HVI light plus
Altezza complessiva 2700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza della punta di captazione: 1000 mm
Materiale della punta di captazione: INOX
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R560 STTZN
Art.: 819682
o similare.

Certificates



Technical data

Altezza 2700 mm
Materiale del supporto Fe/tZn
Raggio dello stativo 560 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza della punta di captazione 1000 mm
Materiale della punta di captazione INOX
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819682 was added to Notepad.

Go to Notepad

Product 819682 was added to the cart.

Go to Web-Shop

Palo di captazione con tripode grande e asta di captazione

2 Products

Part No. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN 4013364494435, Customs tariff No. (EU): 85389099, Gross weight: 13.02 kg, PU: 1.00 pz.

Images

Additional information

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 159 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione 40 per conduttura HVI light plus
Altezza complessiva 3700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza dell’asta di captazione: 2000 mm
Materiale dell’asta di captazione: AlMgSi
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L3700 GFK AL DBS R560 STTZN
Art.: 819687
o similare.

Certificates



Technical data

Altezza 3700 mm
Materiale del supporto Fe/tZn
Raggio dello stativo 560 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza dell’asta di captazione 2000 mm
Materiale dell’asta di captazione AlMgSi
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819687 was added to Notepad.

Go to Notepad

Product 819687 was added to the cart.

Go to Web-Shop

Part No. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN 4013364494442, Customs tariff No. (EU): 85389099, Gross weight: 13.06 kg, PU: 1.00 pz.

Images

Additional information

Pali di captazione per conduttura HVI light plus su tetti piani
completi di piastra di connessione quadrupla per la
conduttura HVI light plus e di set di fissaggio per il montaggio
della conduttura sul palo di captazione.
Per il rispetto della distanza di separazione rispetto alle parti elettricamente
conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).
Tratto isolante in plastica rinforzata con fibra di vetro (PRFV)
Tubo Ø 40 mm
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I pali di captazione sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 99 km/h.
Adattamento all'inclinazione del tetto fino a max 10 gradi.
Palo di captazione 40 per conduttura HVI light plus
Altezza complessiva 4700 mm
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Materiale del supporto: Fe/tZn
Raggio dello stativo: 560 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Tratto isolante: 1230 mm
Lunghezza dell’asta di captazione: 3000 mm
Materiale dell’asta di captazione: AlMgSi
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: FM D40 L4700 GFK AL DBS R560 STTZN
Art.: 819680
o similare.

Certificates



Technical data

Altezza 4700 mm
Materiale del supporto Fe/tZn
Raggio dello stativo 560 mm
Materiale del tubo portante PRFV / Al
Lunghezza del tubo portante 1600 mm
Lunghezza dell’asta di captazione 3000 mm
Materiale dell’asta di captazione AlMgSi
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819680 was added to Notepad.

Go to Notepad

Product 819680 was added to the cart.

Go to Web-Shop
