Tubo portante con conduttura HVI light plus

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3). Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 60 cm (in aria) oppure s ≤ 120 cm (in muratura).
Tubo portante con conduttura HVI light plus preassemblata situata all’interno, piccola superficie esposta alla forza del vento.
Lunghezza ordinabile in modo flessibile da 6 m a 70 m.
Dato che la produzione è specificamente riferita all’ordine (confezionamento della lunghezza del conduttore), la conduttura non può essere resa.

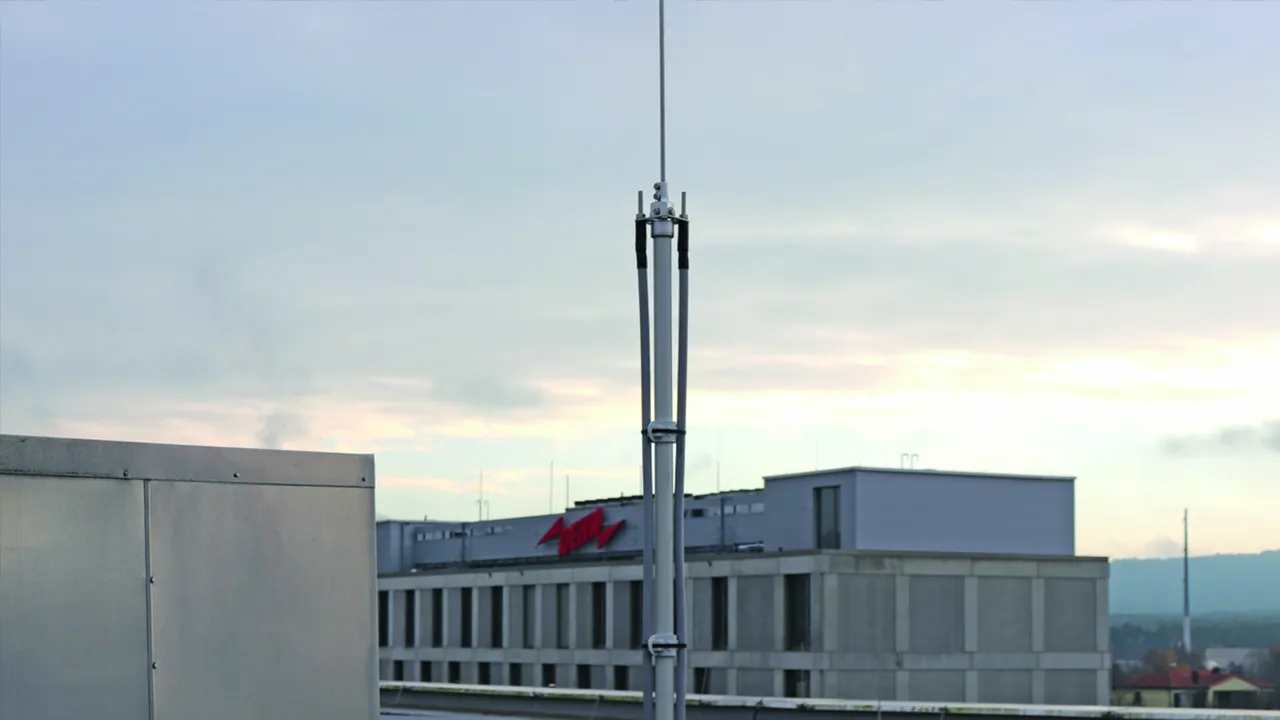

Conduttura HVI light plus in tubo portante con punta di captazione

Tubo portante con terminale situato all’interno / elemento a molla per equipotenzialità e punta di captazione in acciaio inox Ø10 mm, lunghezza 500 / 1000 mm.

4 Products

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.: 819672
o similare.

Certificates

Technical data

Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 85389099, Gross weight: 8.37 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.: 819673
o similare.

Certificates

Technical data

Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.: 819674
o similare.

Certificates

Technical data

Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 85389099, Gross weight: 9.37 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.: 819675
o similare.

Certificates

Technical data

Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Product 819675 was added to Notepad.

Product 819675 was added to the cart.

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 819672m_D.dxf

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 819673m_D.dxf

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 819674m_D.dxf

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 819675m_D.dxf

Product 819675 was added to Notepad.

Product 819675 was added to the cart.
