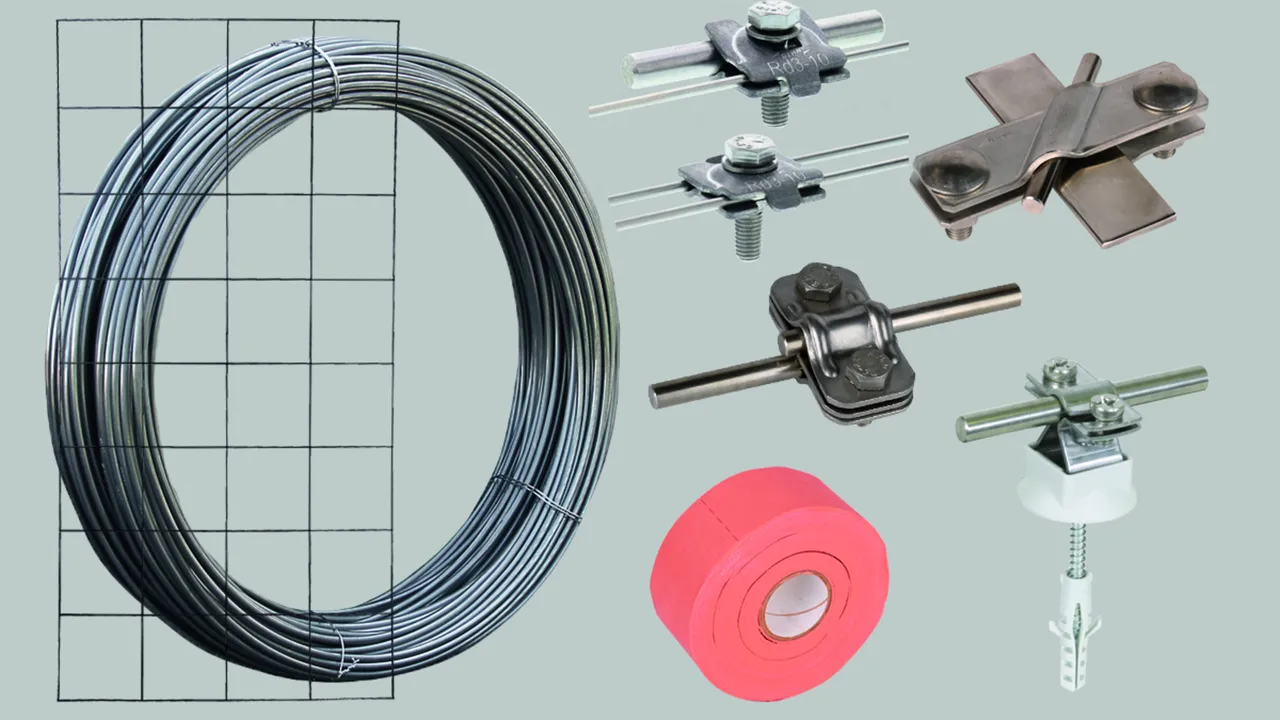

Regolazione del potenziale

Reti magliate per a protezione di tensione di passo

Conformemente alle istruzioni VDE/ABB "Protezione da fulmini di rifugi"

In caso di posa sovrapposta delle reti magliate, servono ca. 6 morsetti di collegamento per ciascuna rete magliata (con nastro anticorrosione n. art. 556 125).
Dati più precisi sono indicati nelle relative istruzioni di montaggio.

1 Product

Part No. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Customs tariff No. (EU): 73141400, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Rete magliata per la protezione da tensione di passo
in appoggio alle istruzioni VDE/ABB
"Protezione da fulmini di rifugi",
relativamente alle richieste normative
DIN VDE 0151 trattate con mordente e passivate
Materiale: INOX (V4A)
Dimensioni: 2000 x 1000 x 4 mm
Distanza maglia: 250 mm

Fabbricato: DEHN
Tipo: GMA 250 2000X1000X4 V4A
Art.: 618214
o similare.



Technical data

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimensioni (lu x la x sp) 2000 x 1000 x 4 mm
Distanza maglia 250 mm

Product 618214 was added to Notepad.

Go to Notepad

Product 618214 was added to the cart.

Go to Web-Shop

Morsetto di collegamento per reti magliate

Morsetto di collegamento per collegare reti magliate con impianti di terra.

2 Products

Part No. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Customs tariff No. (EU): 85359000, Gross weight: 52.08 g, PU: 50.00 pz.

Images

Additional information

Morsetto di collegamento per collegare reti magliate
e per collegare tappeti forati con sistemi di terra
con vite M8 e dado zigrinato.
Materiale: NIRO (V4A)
Campo di serraggio Td: 3-10 mm
Collegamento (rigido / semirigido): 16 mm2
Portata di corrente impulsiva di fulmine (10/350 µs): 25 kA
Riferimento norma: in conformità alla norma CEI EN IEC 62561-1

Fabbricato: DEHN
Tipo: MMVK 3.5 8.10 SKM8X30 V4A
Art.: 540271
o similare.

Certificates



Technical data

Materiale NIRO (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Campo di serraggio Td 3-10 mm
Collegamento (rigido / semirigido) 16 mm2
Portata di corrente impulsiva di fulmine (10/350 µs) 25 kA
Riferimento norma in conformità alla norma CEI EN IEC 62561-1

Product 540271 was added to Notepad.

Go to Notepad

Product 540271 was added to the cart.

Go to Web-Shop

Part No. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Customs tariff No. (EU): 85359000, Gross weight: 99.56 g, PU: 50.00 pz.

Images

Additional information

Morsetto di collegamento per collegare reti magliate
e per collegare tappeti forati con sistemi di terra
con vite M8 e dado zigrinato.
Materiale: INOX (V4A)
Campo di serraggio Td / Td: 8-10 / 3-4 mm
Campo di serraggio Td / Td: 3-4 / 3-4 mm
Collegamento (rigido / semirigido): 4-50 mm2
Portata di corrente impulsiva di fulmine (10/350 µs): 25 kA
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ3/4 M8 V4A
Art.: 540270
o similare.



Technical data

Materiale INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Campo di serraggio Td / Td 8-10 / 3-4 mm
Campo di serraggio Td / Td 3-4 / 3-4 mm
Collegamento (rigido / semirigido) 4-50 mm2
Portata di corrente impulsiva di fulmine (10/350 µs) 25 kA
Riferimento norma in appoggio a CEI EN 62561-1

Product 540270 was added to Notepad.

Go to Notepad

Product 540270 was added to the cart.

Go to Web-Shop
