Morsetti per ambienti Ex Zona 2/22

Morsetti con grova per connessione/collegamento di conduttori tondi e piatti in ambienti con pericolo di esplosione Zona 2/22. I morsetti sono conformi a CEI EN 62305-3 allegato 2 (CEI 81-10/3 allegato 2) assicurati contro l'allentamento autonomo.

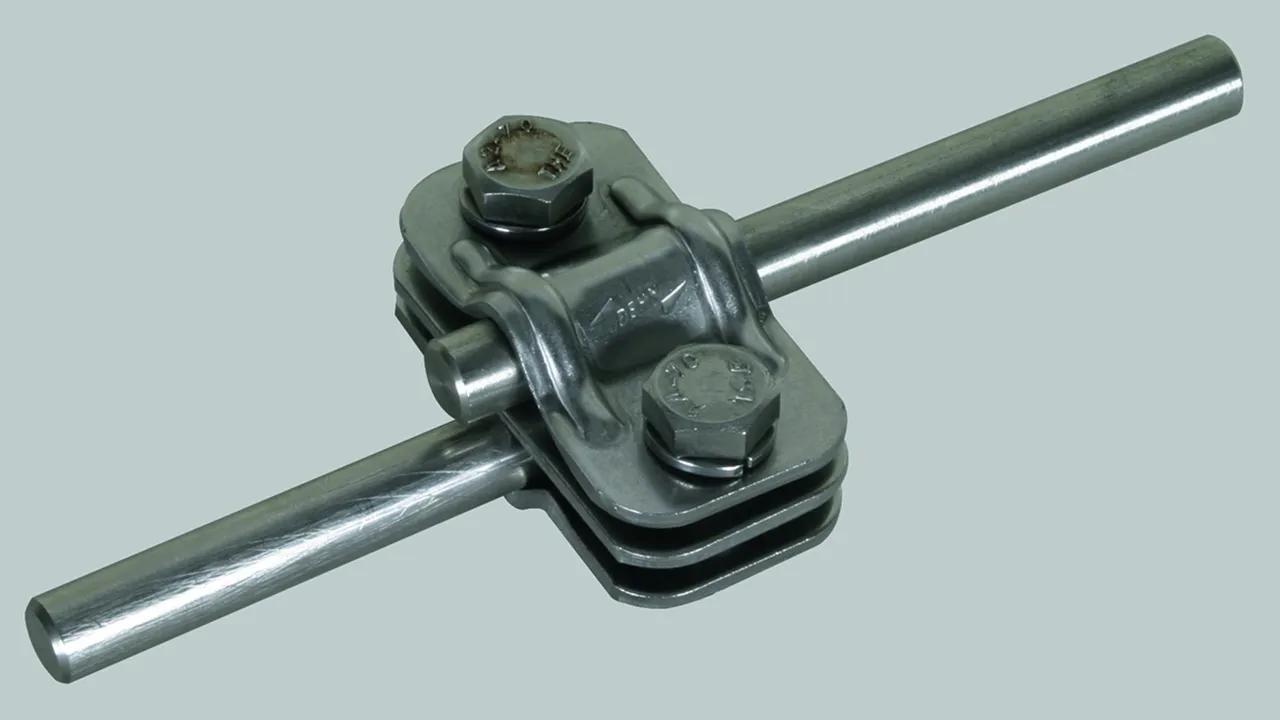

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per due conduttori tondi

1 Product

Part No. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN 4013364155527, Customs tariff No. (EU): 85359000, Gross weight: 132.00 g, PU: 1.00 pz.

Images

Additional information

Morsetto di sezionamento UNI 200 kA (10/350 μs) per due conduttori tondi INOX
Morsetto di sezionamento UNI per due conduttori tondi per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 10 / 10 mm
Campo di serraggio Td/PT: 10 / 30 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 200 2X10 FL30 ZP V2A
Art.: 459200
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Td/Td 10 / 10 mm
Campo di serraggio Td/PT 10 / 30 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 459200 was added to Notepad.

Go to Notepad

Product 459200 was added to the cart.

Go to Web-Shop

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per asta di adduzione a terra

1 Product

Part No. 459219 UTK 200 8.10 16 ZP V2A

GTIN 4013364158221, Customs tariff No. (EU): 85359000, Gross weight: 136.00 g, PU: 1.00 pz.

Images

Additional information

Morsetto di sezionamento UNI 200 kA (10/350 μs) per aste di adduzione a terra
Morsetto di sezionamento UNI per aste di adduzione a terra per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 200 8.10 16 ZP V2A
Art.: 459219
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Td/Td 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 459219 was added to Notepad.

Go to Notepad

Product 459219 was added to the cart.

Go to Web-Shop

Elemento di bloccaggio 200 kA (10/350 μs) con grova

1 Product

Part No. 380209 KS 200 B11.11 FL30X4 V2A

GTIN 4013364158269, Customs tariff No. (EU): 85359000, Gross weight: 110.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di bloccaggio INOX
Elemento di bloccaggio per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Pt: 30 x 4 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 200 B11.11 FL30X4 V2A
Art.: 380209
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Pt 30 x 4 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 380209 was added to Notepad.

Go to Notepad

Product 380209 was added to the cart.

Go to Web-Shop

Connettore KS 200 kA (10/350 μs) con grova

1 Product

Part No. 301209 KSV 200 10 FER V2A

GTIN 4013364158252, Customs tariff No. (EU): 85359000, Gross weight: 67.00 g, PU: 1.00 pz.

Images

Additional information

Connettore KS INOX
Connettore KS per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II).
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td: 10 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 200 10 FER V2A
Art.: 301209
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Td 10 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 301209 was added to Notepad.

Go to Notepad

Product 301209 was added to the cart.

Go to Web-Shop

Morsetto MV 200 kA (10/350 μs) con grova per conduttori tondi

1 Product

Part No. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN 4013364158245, Customs tariff No. (EU): 85359000, Gross weight: 103.50 g, PU: 1.00 pz.

Images

Additional information

Morsetto MV per conduttori tondi
Morsetto MV per conduttori tondi per l'impiego universale per connessioni a croce, a "T" e parallele
Esecuzione senza piastra intermedia per conduttori tondi
Portata di corrente di fulmine 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 200 8.10 SKM10X30 V2A
Art.: 390209
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Td/Td 8-10 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Product 390209 was added to Notepad.

Go to Notepad

Product 390209 was added to the cart.

Go to Web-Shop

Morsetto MV 200 kA (10/350 μs) con grova per aste di captazione

1 Product

Part No. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN 4013364158238, Customs tariff No. (EU): 85359000, Gross weight: 140.00 g, PU: 1.00 pz.

Images

Additional information

Morsetto MV per aste di captazione
Morsetto MV per l'impiego universale per connessioni a croce, a "T" e parallele
Esecuzione senza piastra intermedia per conduttori tondi
Portata di corrente di fulmine 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 200 8.10 16 SKM10X40 FSC V2A
Art.: 392209
o similare.

Certificates



Technical data

Materiale INOX
Campo di serraggio Td/Td 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs) ? *)
Riferimento norma in appoggio a CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Product 392209 was added to Notepad.

Go to Notepad

Product 392209 was added to the cart.

Go to Web-Shop

Connettore KS 100 kA (10/350 μs) a corpo unico con grova

2 Products

Part No. 301010 KSV 7.10 FER STTZN

GTIN 4013364067028, Customs tariff No. (EU): 85359000, Gross weight: 62.00 g, PU: 100.00 pz.

Images

Additional information

Connettore KS a corpo unico Fe/tZn
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: Fe/tZn
Materiale morsetto: ZM
Campo di serraggio Td: 7-10 mm
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 7.10 FER STTZN
Art.: 301010
o similare.

Certificates



Technical data

Materiale vite morsetto Fe/tZn
Materiale morsetto ZM
Campo di serraggio Td 7-10 mm
Esecuzione + grova
Corrente impulsiva di fulmine (10/350 µs) = *)
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 301010 was added to Notepad.

Go to Notepad

Product 301010 was added to the cart.

Go to Web-Shop

Part No. 301017 KSV 6.10 FER CU

GTIN 4013364053502, Customs tariff No. (EU): 85359000, Gross weight: 79.60 g, PU: 100.00 pz.

Images

Additional information

Connettore KS a corpo unico Cu
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: Cu
Materiale morsetto: bronzo
Campo di serraggio Td: 6-10 mm
Collegamento (rigido / semirigido): 25-70 mm2
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 6.10 FER CU
Art.: 301017
o similare.

Certificates



Technical data

Materiale vite morsetto Cu
Materiale morsetto bronzo
Campo di serraggio Td 6-10 mm
Collegamento (rigido / semirigido) 25-70 mm2
Esecuzione + grova
Corrente impulsiva di fulmine (10/350 µs) = *)
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 301017 was added to Notepad.

Go to Notepad

Product 301017 was added to the cart.

Go to Web-Shop

Connettore KS 100 kA (10/350 μs) a due componenti con grova

1 Product

Part No. 301229 AP 2X6.10 V2A

GTIN 4013364101562, Customs tariff No. (EU): 85359000, Gross weight: 167.00 g, PU: 1.00 pz.

Images

Additional information

Connettore KS componibile distanza 40 mm INOX
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: INOX
Materiale morsetto: INOX
Campo di serraggio Td: 6-10 mm
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): / *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AP 2X6.10 V2A
Art.: 301229
o similare.

Certificates



Technical data

Materiale vite morsetto INOX
Materiale morsetto INOX
Campo di serraggio Td 6-10 mm
Esecuzione + grova
Corrente impulsiva di fulmine (10/350 µs) = / & *)
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
