Morsetto di collegamento per ferri d'armatura

Morsetti per il collegamento delle reti elettrosaldate oppure ferri di armatura con conduttori tondi oppure piatti.

Posa del conduttore:
(ll) = parallelo
(+) = a croce

Details

Figura 2: Morsetto a cavallotto Art. 308 045
lorem ipsum
Figura 3: Morsetto a cavallotto Art. 308 046
lorem ipsum
Figura 4: Morsetto a cavallotto con capocorda
lorem ipsum
Figura 5: Morsetto di collegamento Art. 308 035
lorem ipsum
Figura 1: Diametro di ferri d'armatura.
Bibl.: acciaio per armature di cemento secondo DIN EN 10080:2005.
lorem ipsum

Per collegamenti a "T", a croce e paralleli

1 Product

Part No. 308025 VK A UNI ST

GTIN 4013364035881, Customs tariff No. (EU): 85359000, Gross weight: 102.00 g, PU: 50.00 pz.

Images

Additional information

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Td: (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9 kA

Fabbricato: DEHN
Tipo: VK A UNI ST
Art.: 308025
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td/Td (+) 6-10 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Product 308025 was added to Notepad.

Go to Notepad

Product 308025 was added to the cart.

Go to Web-Shop

Per collegamenti a "T", a croce e paralleli

1 Product

Part No. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Customs tariff No. (EU): 85359000, Gross weight: 111.00 g, PU: 25.00 pz.

Images

Additional information

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
Materiale: Fe/tZn
Campo di serraggio Td/Pt: (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt: (+ / II) 30 / 30 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 13 kA

Fabbricato: DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
Art.: 308026
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td/Pt (+) 6-10 / 30 mm
Campo di serraggio Pt/Pt (+ / II) 30 / 30 mm
Vite di M10 x 25 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 308026 was added to Notepad.

Go to Notepad

Product 308026 was added to the cart.

Go to Web-Shop

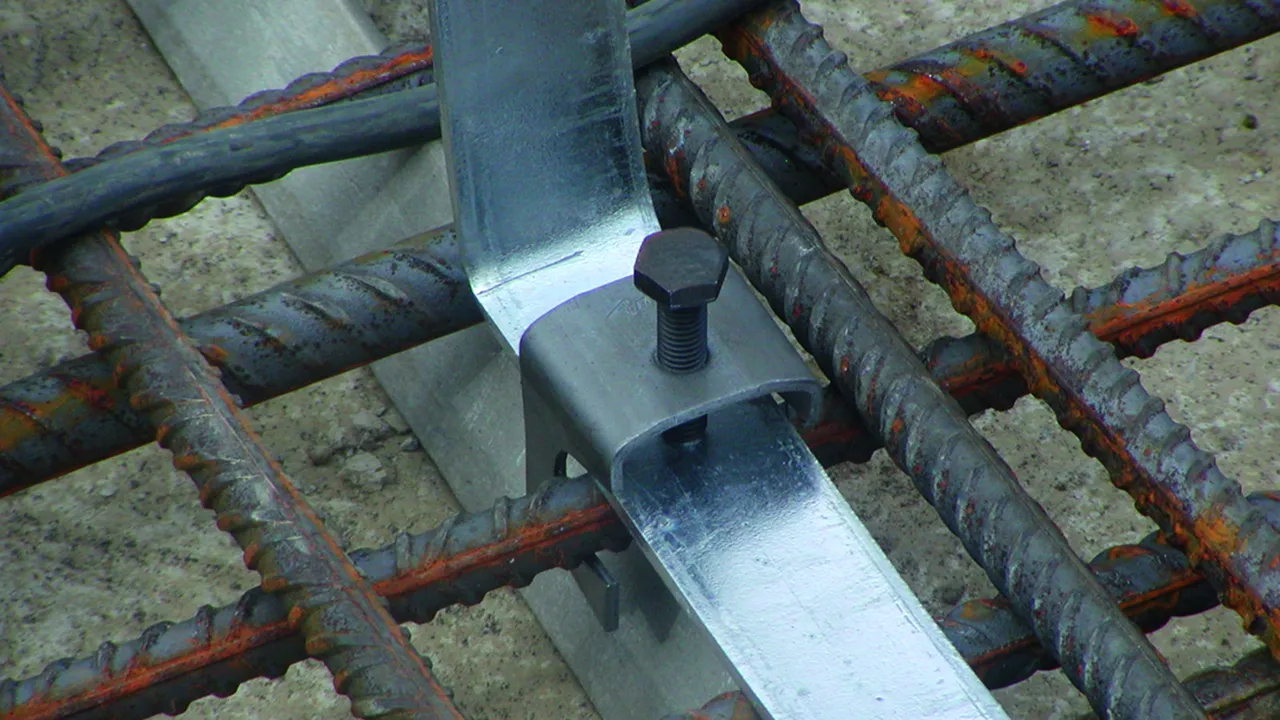

Per collegamenti a "T" e a croce

Indicazione: coppia di serraggio consigliata ≥ 10 Nm.

1 Product

Part No. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Customs tariff No. (EU): 85359000, Gross weight: 130.00 g, PU: 50.00 pz.

Images

Additional information

Morsetto di collegamento per ferri d'armatura Fe/tZn
Morsetto di collegamento per ferri d'armatura per collegamento di reti elettrosaldate
o ferri d'armatura con conduttori piattii
per collegamenti a "T"e a croce
Materiale: Fe/non zincato
Campo di serraggio Td/Pt: (+) 6-22 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK A R22 F40 STBL
Art.: 308030
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Pt (+) 6-22 / 30-40 mm
Vite di M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 308030 was added to Notepad.

Go to Notepad

Product 308030 was added to the cart.

Go to Web-Shop

Per collegamenti a "T", a croce e paralleli con cavallotto di fissaggio

Per un collegamento flessibile di conduttori tondi oppure per i punti fissi di terra con contemporaneo fissaggio nella cassaforma.

1 Product

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 85359000, Gross weight: 169.60 g, PU: 25.00 pz.

Images

Additional information

Morsetto di collegamento per ferri d'armatura Fe/non zincato
Morsetto di collegamento per ferri d'armatura per collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt: (+) 6-22 / 40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 1,0 kA

Fabbricato: DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
Art.: 308035
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 6-22 / 6-10 mm
Campo di serraggio Td/Pt (+) 6-22 / 40 mm
Vite di M10 x 60 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 308035 was added to Notepad.

Go to Notepad

Product 308035 was added to the cart.

Go to Web-Shop

Morsetto a cavallotto per diametri grandi

1 Product

Part No. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Customs tariff No. (EU): 85359000, Gross weight: 266.50 g, PU: 25.00 pz.

Images

Additional information

Morsetto a cavallotto per diametri grandi Fe/non zincato
Morsetto per il collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a T, a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 16 kA

Fabbricato: DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
Art.: 308045
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Td (II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 308045 was added to Notepad.

Go to Notepad

Product 308045 was added to the cart.

Go to Web-Shop

Morsetto a cavallotto per grandi diametri con due ulteriori cavallotti di fissaggio

Per la connessione a croce di conduttori tondi (6-10 mm) oppure per il fissaggio con il contemporaneo collegamento di punti fissi di terra.

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 pz.

Images

Additional information

Morsetto di collegamento morsetto a cavallotto Fe/non zincato
Morsetto di collegamento, per ferri d'armatura morsetto a cavallotto per grandi diametri
per il collegamento di ferri d'armatura con conduttori tondi
per collegamenti a "T", a croce e paralleli
con cavallotto di fissaggio per la connessione flessibile
di conduttori tondi o per punti fissi di terra contemporaneamente
con fissaggio nella cassaforma
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt: (II) 16-48 / 30-40 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 9,9 kA

Fabbricato: DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
Art.: 308046
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 16-48 / 6-10 mm
Campo di serraggio Td/Pt (II) 16-48 / 30-40 mm
Vite vite a cavallotto M10 x 48 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 308046 was added to Notepad.

Go to Notepad

Product 308046 was added to the cart.

Go to Web-Shop

Morsetto MAXI-MV

Per collegamenti a "T", a croce e paralleli

1 Product

Part No. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Customs tariff No. (EU): 85359000, Gross weight: 462.30 g, PU: 20.00 pz.

Images

Additional information

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI MV
per il collegamento di ferri d'armatura
con conduttori tondi in
collegamenti a "T", a croce e paralleli
Materiale: Fe/non zincato
Campo di serraggio Td/Td: (+/II) 8-16 / 15-25 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 10,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STBL
Art.: 308040
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Td (+/II) 8-16 / 15-25 mm
Vite di M12 x 65 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Omologazione UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Product 308040 was added to Notepad.

Go to Notepad

Product 308040 was added to the cart.

Go to Web-Shop

Morsetto MV con vite a testa esagonale

Filetto nella parte inferiore.

2 Products

Part No. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Customs tariff No. (EU): 85359000, Gross weight: 101.00 g, PU: 50.00 pz.

Images

Additional information

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 5,5 kA

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
Art.: 390050
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,5 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Product 390050 was added to Notepad.

Go to Notepad

Product 390050 was added to the cart.

Go to Web-Shop

Part No. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 pz.

Images

Additional information

Morsetto MV con vite a testa esagonale Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 10 SKM10X35 STTZN
Art.: 391050
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td 10 mm
Vite di M10 x 35 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Product 391050 was added to Notepad.

Go to Notepad

Product 391050 was added to the cart.

Go to Web-Shop

Morsetto MV con vite a testa esagonale e rondella elastica

Filetto nella parte inferiore.

1 Product

Part No. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 pz.

Images

Additional information

Morsetto MV con vite a testa esagonale e molla Fe/tZn
Morsetto di collegamento multiuso per l'applicazione universale
per connessioni a croce, a "T" e parallele
per conduttori tondi
Portata di corrente di fulmine
provata in accordo a CEI EN 62561-1
con vite a testa esagonale e filetto nella parte inferiore
Materiale: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
Art.: 390550
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td 8-10 mm
Vite di M10 x 30 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Product 390550 was added to Notepad.

Go to Notepad

Product 390550 was added to the cart.

Go to Web-Shop

Connettore parallelo

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 pz.

Images

Additional information


Materiale: Fe/non zincato
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certificates



Technical data

Materiale Fe/non zincato
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 pz.

Images

Additional information


Materiale: Fe/tZn
Campo di serraggio Td/Td: 6-22 / 6-22 mm
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,1 kA

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certificates



Technical data

Materiale Fe/tZn
Campo di serraggio Td/Td 6-22 / 6-22 mm
Vite e M10 x 40 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop
back to top
