Fioretti isolanti IS

Facile – lavorare in sicurezza

economico, impiego universale tramite il montaggio di diversi adattatori
facile utilizzo

Details

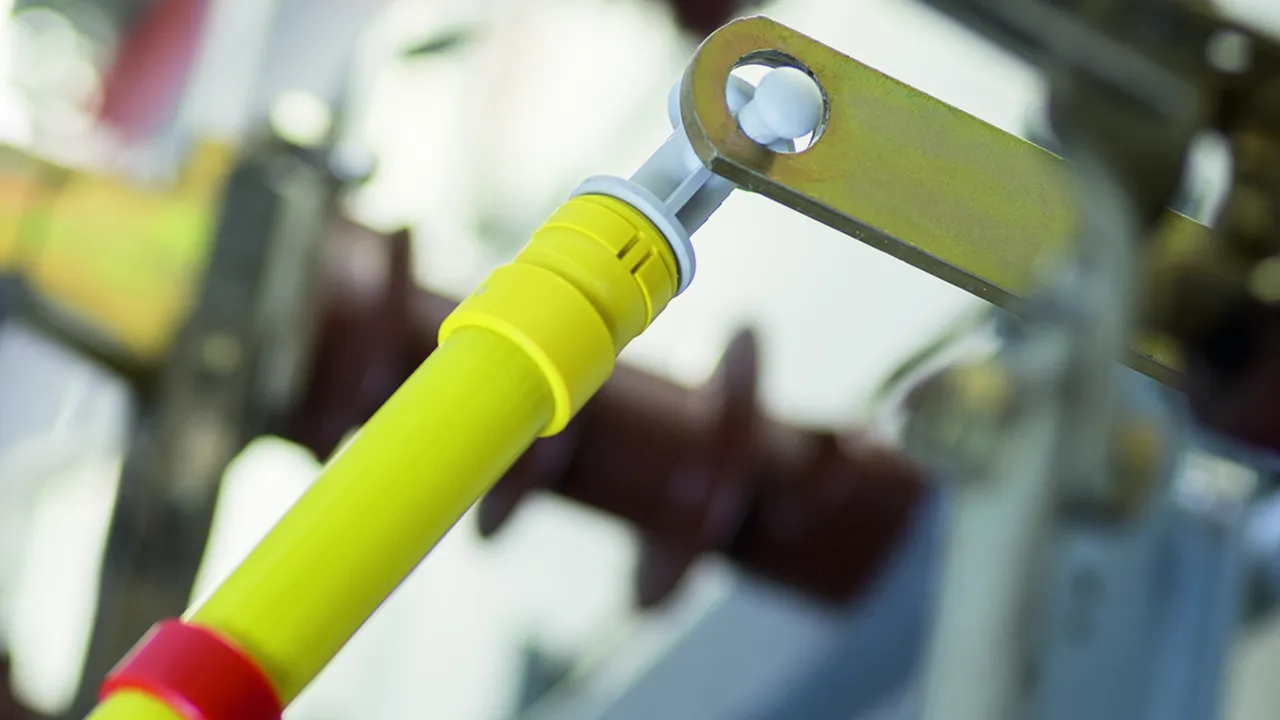

Fioretto isolante IS SK per la manovra di morsetti con codolo ad esagono dei dispositivi di messa a terra e in corto circuito.

lorem ipsum — Fioretto isolante IS SK per la manovra di morsetti con codolo ad esagono dei dispositivi di messa a terra e in corto circuito.

Con i fioretti isolanti IS SK è possibile un semplice allungamento dell'impugnatura tramite il giunto a innesto.

Testa di manovra SSK SQ montata su fioretto IS SQ. Ulteriore fissaggio al fioretto isolante tramite dado zigrinato nero.

Fioretto isolante IS SK con testa di manovra SSK M12 avvitata.

Fioretto isolante, con codolo ad esagono

Testa di lavoro con serraggio a molla e boccola filettata M12

Come fioretto di manovra e di lavoro con testa di manovra SSK M12
Come fioretto di messa a terra
Terminale per l'impugnatura con calotta di chiusura

2 Products

Part No. 766001 IS 36 SK 1000

GTIN 4013364017825, Customs tariff No. (EU): 82055980, Gross weight: 916.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Immersione (I_O )	175 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	300 mm
Immersione (I_O )	175 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a esagono
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto isolante

Product 766001 was added to Notepad.

Go to Notepad

Product 766001 was added to the cart.

Go to Web-Shop

Part No. 766002 IS 36 SK 1500

GTIN 4013364017832, Customs tariff No. (EU): 82055980, Gross weight: 1610.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1500 mm
Immersione (I_O )	475 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1500 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	500 mm
Immersione (I_O )	475 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a esagono
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	asta isolante

Product 766002 was added to Notepad.

Go to Notepad

Product 766002 was added to the cart.

Go to Web-Shop

Fioretto isolante, con codolo a baionetta

Testa di lavoro con innesto a baionetta con molla a pressione

Come fioretto di manovra e di lavoro con testa di manovra SSK SQ
Come testa di lavoro per il montaggio di piastre di protezione isolanti
Come fioretto di messa a terra
Terminale per l'impugnatura con calotta di chiusura

3 Products

Part No. 766311 IS 36 SQ 1000

GTIN 4013364017856, Customs tariff No. (EU): 82055980, Gross weight: 919.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Immersione (I_O )	150 mm
Utilizzabile durante	^
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	350 mm
Immersione (I_O )	150 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	asta isolante
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Product 766311 was added to Notepad.

Go to Notepad

Product 766311 was added to the cart.

Go to Web-Shop

Part No. 766315 IS 36 SQ 1500

GTIN 4013364008281, Customs tariff No. (EU): 82055980, Gross weight: 1620.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1525 mm
Immersione (I_O )	500 mm
Utilizzabile durante	^
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1525 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	500 mm
Immersione (I_O )	500 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto isolante
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Product 766315 was added to Notepad.

Go to Notepad

Product 766315 was added to the cart.

Go to Web-Shop

Part No. 766312 IS 72.5 SQ SN7743

GTIN 4013364311985, Customs tariff No. (EU): 82055980, Gross weight: 1040.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 72,5 kV
Lunghezza totale (l_G )	1300 mm
Immersione (I_O )	90 mm
Utilizzabile durante	^
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Tensione nominale (U_N )	1 ... 72,5 kV
Lunghezza totale (l_G )	1300 mm
Lunghezza isolante (l_I )	900 mm
Lunghezza impugnatura (I_H )	310 mm
Immersione (I_O )	90 mm
Norma fioretto isolante	E DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	no
Tipo di apparecchiature	fioretto isolante
^*) peso max delle piastre nell'applicazione con piastre isolanti.

Product 766312 was added to Notepad.

Go to Notepad

Product 766312 was added to the cart.

Go to Web-Shop

Fioretto isolante, codolo ad esagono, STK

Testa di lavoro con serraggio a molla e boccola filettata M12

Come fioretto di manovra e di lavoro con testa di manovra SSK M12
Come fioretto di messa a terra
Terminale per l'impugnatura con giunto a innesto in materiale plastico per il prolungamento dell'impugnatura

3 Products

Part No. 766100 IS 36 SK STK 1000

GTIN 4013364125117, Customs tariff No. (EU): 82055980, Gross weight: 900.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Immersione (I_O )	175 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	300 mm
Immersione (I_O )	175 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a esagono
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto isolante

Product 766100 was added to Notepad.

Go to Notepad

Product 766100 was added to the cart.

Go to Web-Shop

Part No. 766122 IS 123 SK STK 2000

GTIN 4013364134249, Customs tariff No. (EU): 82055980, Gross weight: 1800.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 123 kV
Lunghezza totale (l_G )	2000 mm
Immersione (I_O )	200 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 123 kV
Lunghezza totale (l_G )	2000 mm
Lunghezza isolante (l_I )	1300 mm
Lunghezza impugnatura (I_H )	500 mm
Immersione (I_O )	200 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a esagono
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto isolante

Product 766122 was added to Notepad.

Go to Notepad

Product 766122 was added to the cart.

Go to Web-Shop

Part No. 766111 ISN 36 SK STK 1000

GTIN 4013364137295, Customs tariff No. (EU): 82055980, Gross weight: 1060.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Immersione (I_O )	175 mm
Utilizzabile durante	_

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1000 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	300 mm
Immersione (I_O )	175 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	_
Testa adatta per	codolo a esagono
Giunto a innesto antirotazione compreso terminale	sì
Tipo di apparecchiature	asta isolante

Product 766111 was added to Notepad.

Go to Notepad

Product 766111 was added to the cart.

Go to Web-Shop

Fioretto isolante, codolo a baionetta, STK

Testa di lavoro con innesto baionetta con molla di pressione

Come fioretto di manovra e di lavoro con testa di manovra SSK SQ
Come fioretto di lavoro per il montaggio di piastre isolanti
Come fioretto di messa a terra
Terminale per l'impugnatura con giunto a innesto in materiale plastico per il prolungamento dell'impugnatura

3 Products

Part No. 766301 IS 36 SQ STK 1000

GTIN 4013364125124, Customs tariff No. (EU): 82055980, Gross weight: 900.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Immersione (I_O )	150 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	350 mm
Immersione (I_O )	150 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto isolante

Product 766301 was added to Notepad.

Go to Notepad

Product 766301 was added to the cart.

Go to Web-Shop

Part No. 766322 IS 123 SQ STK 2000

GTIN 4013364134256, Customs tariff No. (EU): 82055980, Gross weight: 1800.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 123 kV
Lunghezza totale (l_G )	2000 mm
Immersione (I_O )	200 mm
Utilizzabile durante	^

Tensione nominale (U_N )	1 ... 123 kV
Lunghezza totale (l_G )	2000 mm
Lunghezza isolante (l_I )	1300 mm
Lunghezza impugnatura (I_H )	500 mm
Immersione (I_O )	200 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	^
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	si
Tipo di apparecchiature	fioretto isolante

Product 766322 was added to Notepad.

Go to Notepad

Product 766322 was added to the cart.

Go to Web-Shop

Part No. 766310 ISN 36 SQ STK 1000

GTIN 4013364137318, Customs tariff No. (EU): 82055980, Gross weight: 1060.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Immersione (I_O )	150 mm
Utilizzabile durante	_

Tensione nominale (U_N )	1 ... 36 kV
Lunghezza totale (l_G )	1025 mm
Lunghezza isolante (l_I )	525 mm
Lunghezza impugnatura (I_H )	350 mm
Immersione (I_O )	150 mm
Norma fioretto isolante	DIN VDE V 0681-1
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 mm
Utilizzabile durante	_
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	sì
Tipo di apparecchiature	asta isolante

Product 766310 was added to Notepad.

Go to Notepad

Product 766310 was added to the cart.

Go to Web-Shop

Fioretto isolante componibile, codolo a baionetta, STK

Testa di lavoro con innesto baionetta con molla di pressione

Come fioretto di manovra e di lavoro con testa di manovra SSK SQ
Come fioretto di lavoro per il montaggio di piastre isolanti
Come fioretto di messa a terra
Terminale per l'impugnatura con calotta di chiusura

1 Product

Part No. 766332 ISN 123 SQ STK 2500

GTIN 4013364137325, Customs tariff No. (EU): 82055980, Gross weight: 3.08 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Tensione nominale (U_N )	110 ... 123 kV
Lunghezza totale (l_G )	2495 mm
Immersione (I_O )	290 mm
Utilizzabile durante	_

Tensione nominale (U_N )	110 ... 123 kV
Peso in testa max ^*)	5 kg
Lunghezza totale (l_G )	2495 mm
Lunghezza isolante (l_I )	1485 mm
Lunghezza impugnatura (I_H )	720 mm
Immersione (I_O )	290 mm
Luogo d'impiego	impianti all'interno e all'esterno
Materiale	tubo in resina epossidica rinforzato con fibre di vetro
Diametro	30 / 43 mm
Utilizzabile durante	_
Testa adatta per	codolo a baionetta
Giunto a innesto antirotazione compreso terminale	sì
Tipo di apparecchiature	asta isolante
