DEHN-custodia d'equipotenzialità

Sistema di contenitori premontato per componenti di cablaggio e di protezione
Provata alla tenuta di corrente di fulmine
Ottimizzata per l’equipotenzialità (limitatori di sovratensione e connessione schermi)
Contenitore metallico con chiusura sicura contro la manomissione

Details

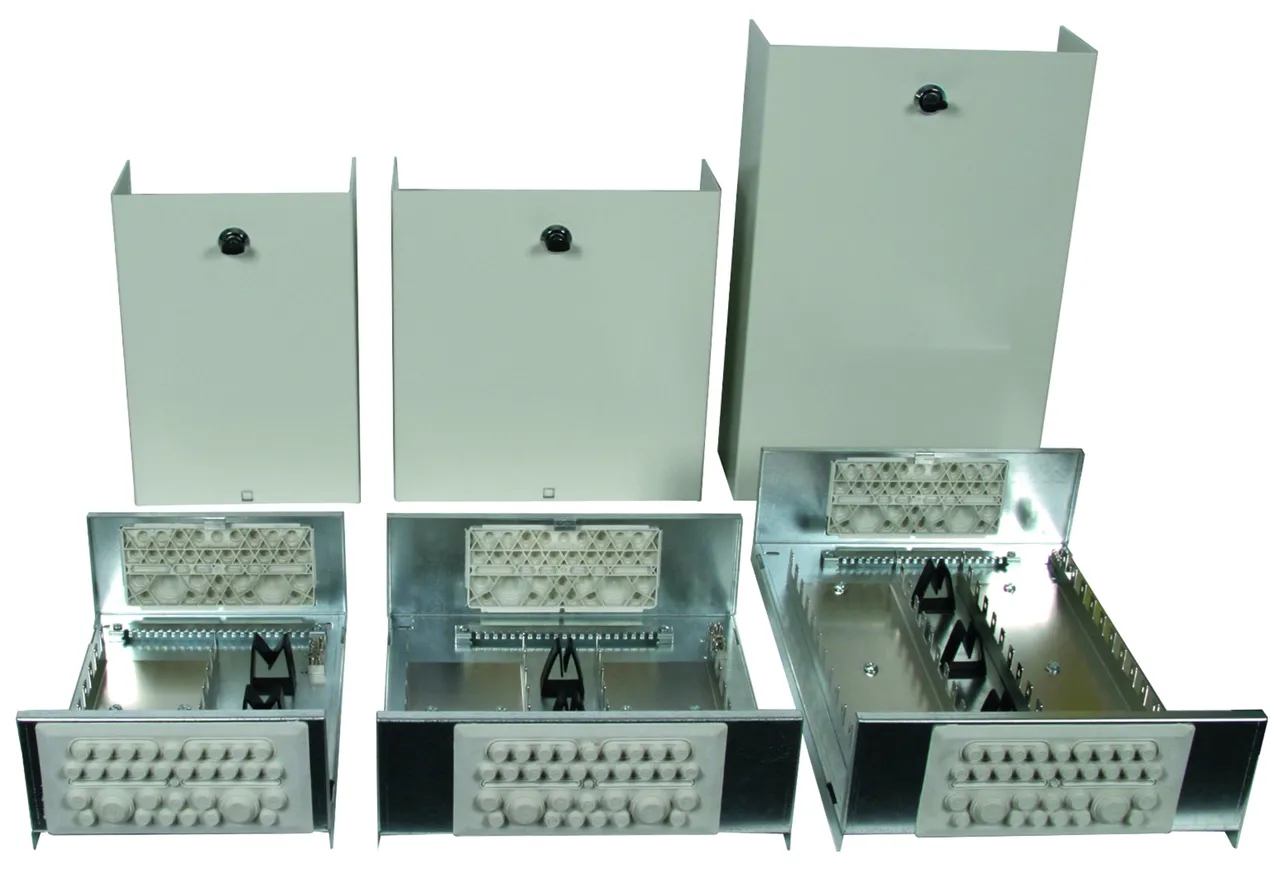

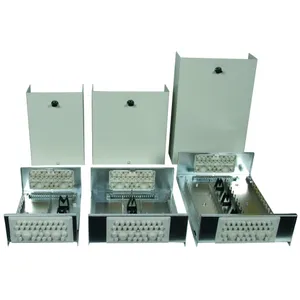

I DPG sono disponibili in diverse dimensioni, per l’assemblaggio con 3/6/12/22 strisce LSA. Cosi anche dopo il collegamento di 20/50/10/200 coppie rimane sempre una scorta per la striscia di messa a terra necessaria per la connessione dello schermo aggiuntivo.

lorem ipsum — I DPG sono disponibili in diverse dimensioni, per l’assemblaggio con 3/6/12/22 strisce LSA. Cosi anche dopo il collegamento di 20/50/10/200 coppie rimane sempre una scorta per la striscia di messa a terra necessaria per la connessione dello schermo aggiuntivo.

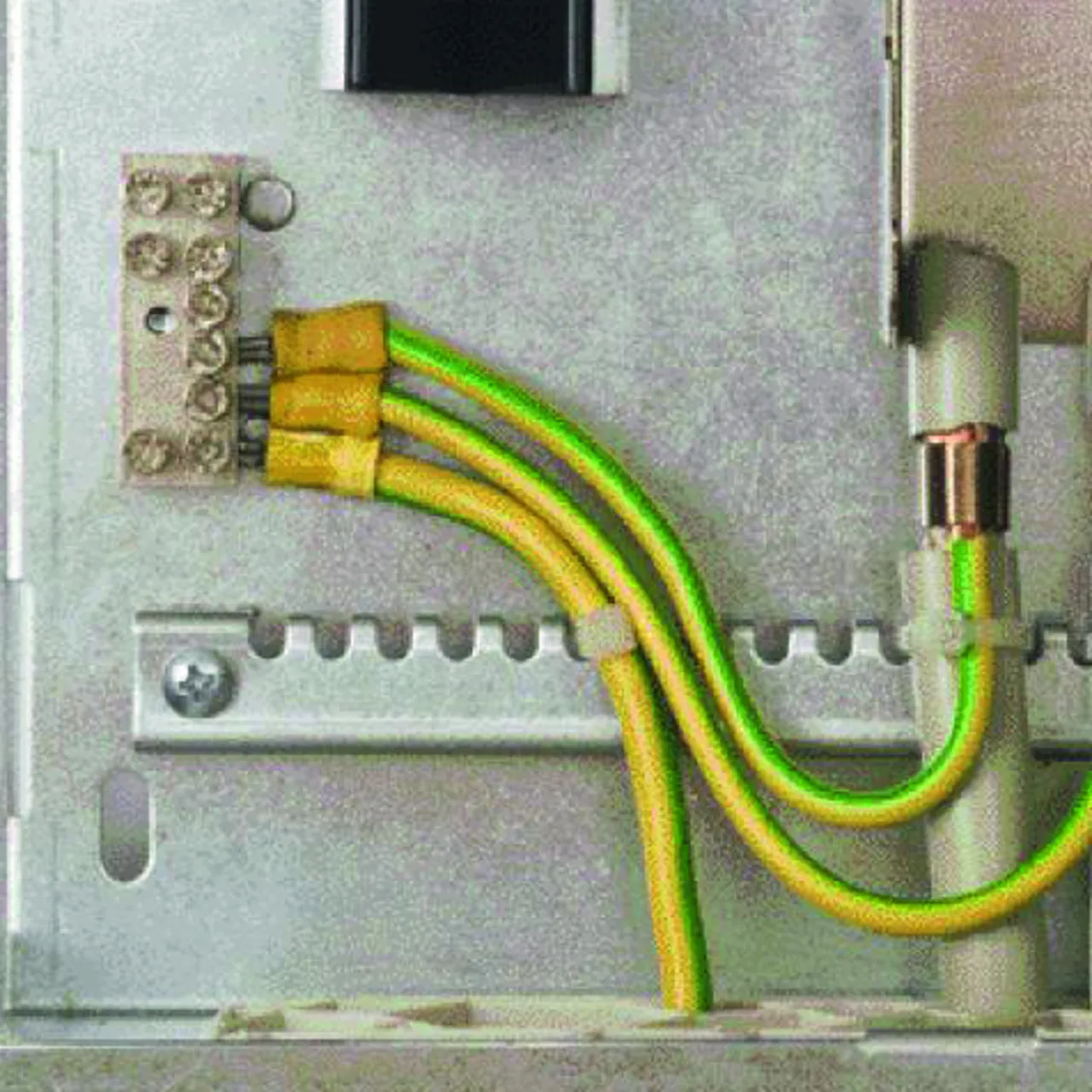

Sulla morsettiera di terra si connettono tutte le linee per l'equipotenzialità.

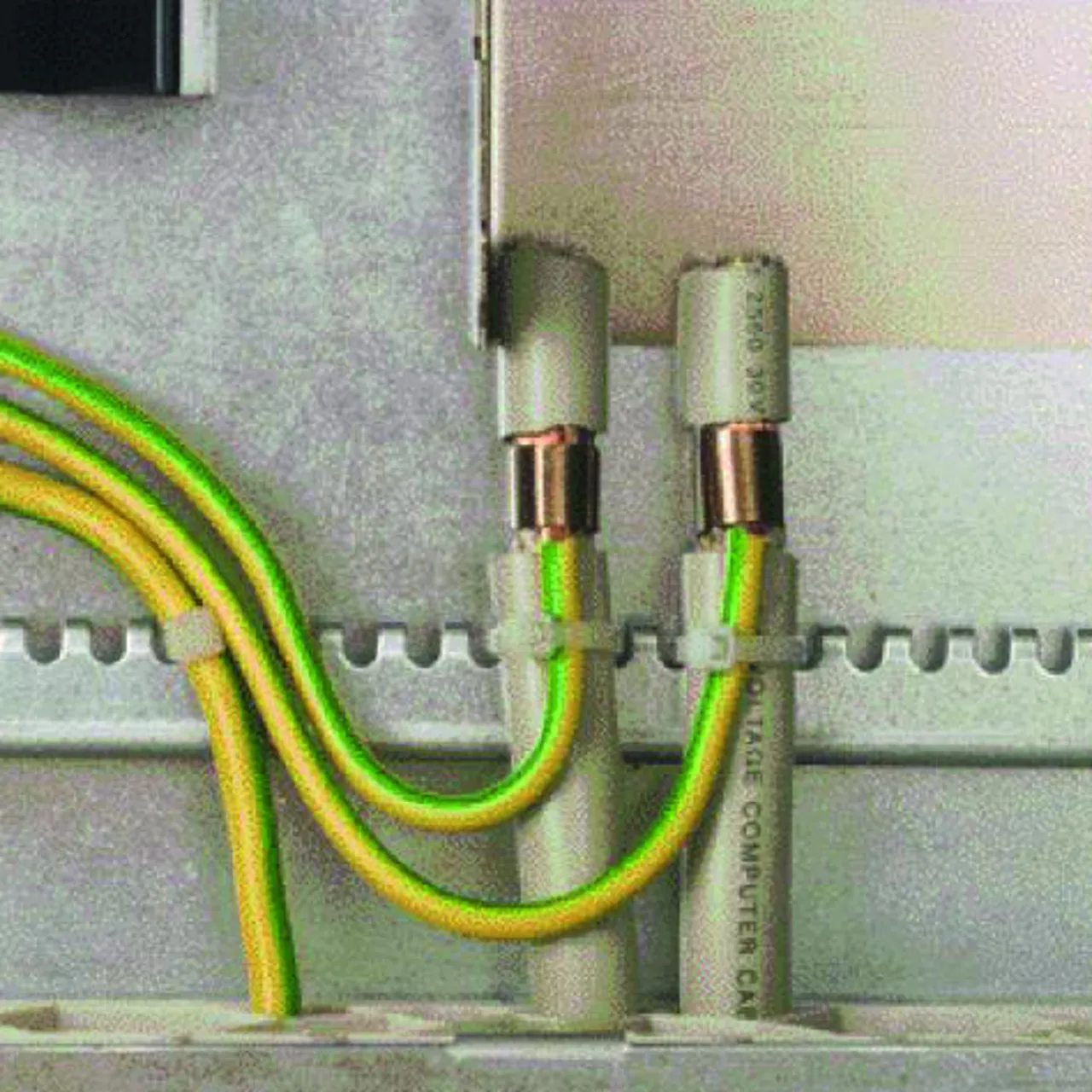

Gli schermi delle linee in ingresso possono essere connessi con le molle di contatto SA KRF in modo compatto e a tenuta di corrente di fulmine.

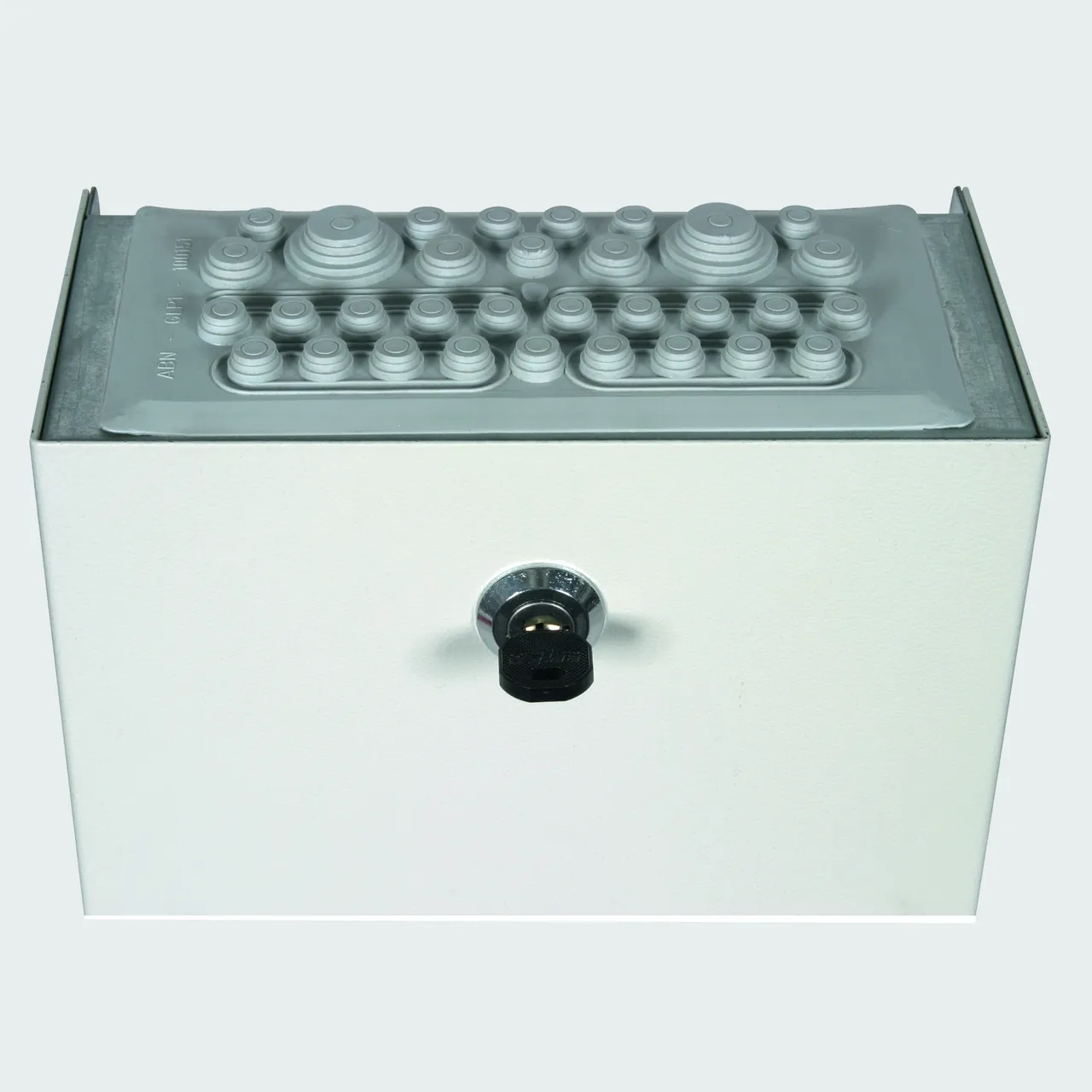

È possibile fissare la custodia di equipotenzialità (chiave compresa nella fornitura).

DPG LSA

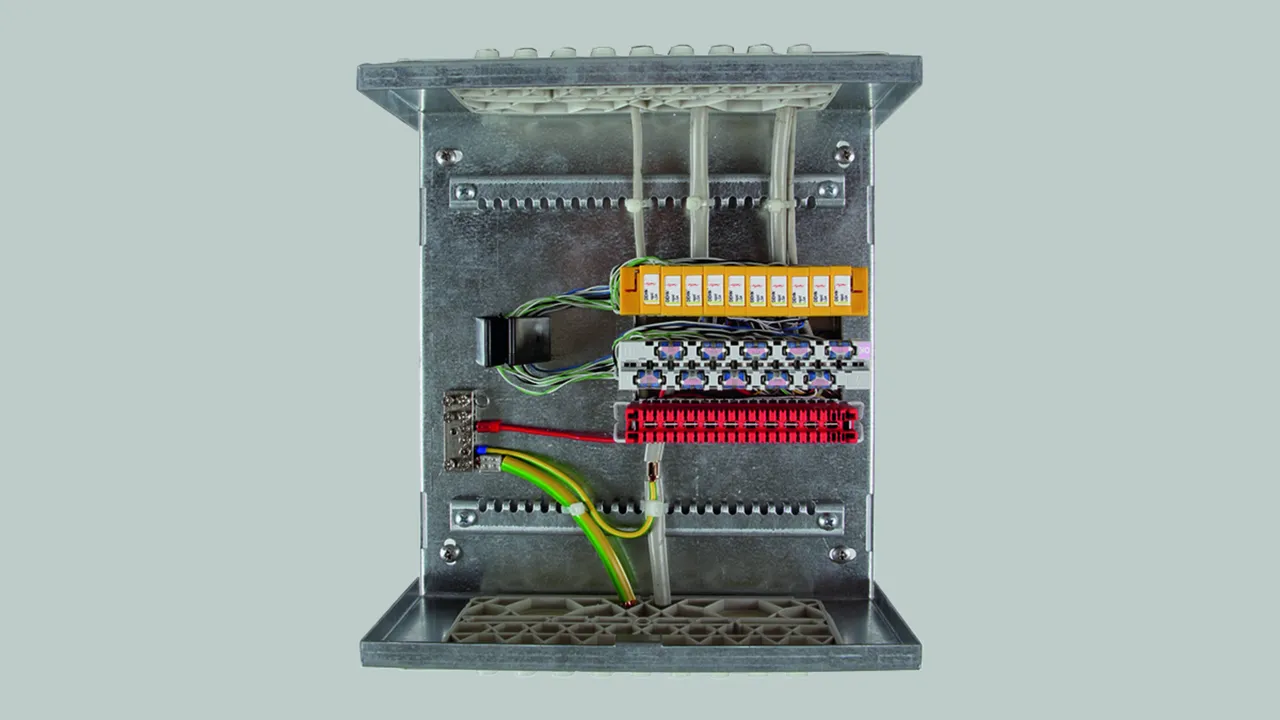

DPG LSA è un sistema di custodie prefabbricate con staffa di montaggio LSA e offre un’installazione ottimale di scaricatori e sistema di connessione per schermi (molla di contatto).

4 Products

Part No. 906100 DPG LSA 30 P

GTIN 4013364106598, Customs tariff No. (EU): 85381000, Gross weight: 3.40 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

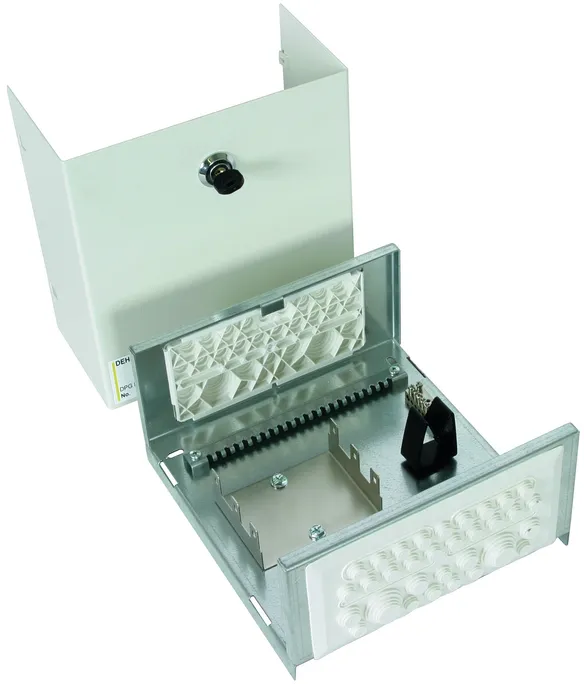

Sistema di custodie prefabbricate con staffa di montaggio LSA DPG LSA 30 P
Sistema di custodie prefabbricate DPG LSA 30 P
per inserire 3 barre LSA
con forma costruttiva 2/10 per montaggio a parete,
Grado di protezione IP 40,
D1 Corrente impulsiva di fulmine (10/350) complessiva 15 kA
stabilità provata secondo i parametri
CEI EN 61643-11, CEI EN 61643-21

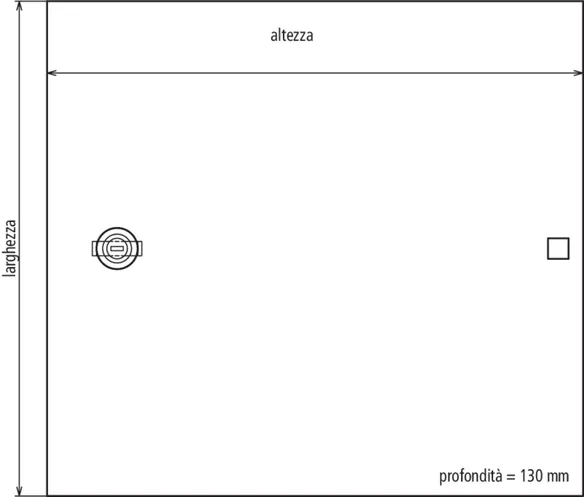

Dimensioni la x lu x sp : 245 x 260 x 130 mm

Fabbricato: DEHN
Tipo: DPG LSA 30 P
Art.: 906100
o similare.

Certificates

Technical data

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	15 kA
Staffa di montaggio LSA per	1x 3 strisce 2/10
Bussola per fili	1 pz.
Grado di protezione	IP 40
Dimensioni (la x lu x p)	240 x 260 x 130 mm

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	15 kA
Staffa di montaggio LSA per	1x 3 strisce 2/10
Staffa di montaggio con distanza modulare	30 mm
Bussola per fili	1 pz.
Entrata per fili	alto / basso
Barra ferma cavi	alto / basso
Chiusura	con coperchio
Montaggio su	parete
Grado di protezione	IP 40
Messa a terra tramite	connettore di terra
Dimensioni (la x lu x p)	240 x 260 x 130 mm
Materiale involucro	lamiera di acciaio
Colore	RAL 9016

Product 906100 was added to Notepad.

Go to Notepad

Product 906100 was added to the cart.

Go to Web-Shop

Part No. 906101 DPG LSA 60 P

GTIN 4013364106604, Customs tariff No. (EU): 85381000, Gross weight: 4.97 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

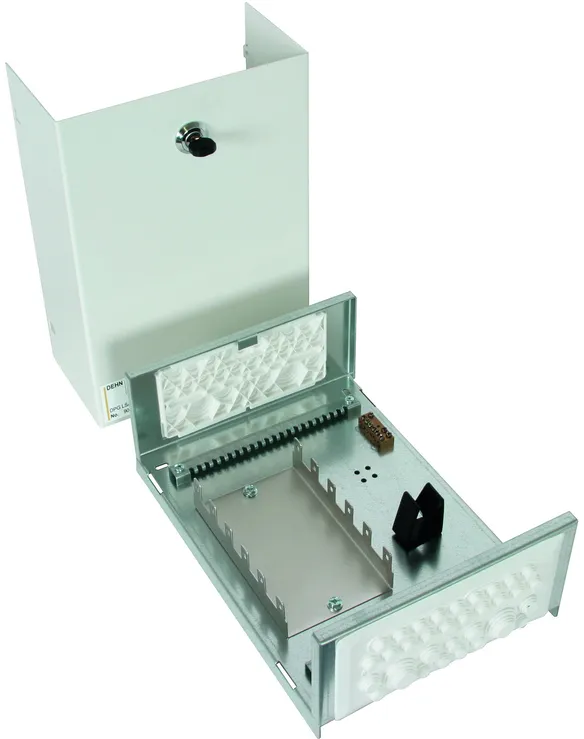

Sistema di custodie prefabbricate con staffa di montaggio LSA DPG LSA 60 P
Sistema di custodie prefabbricate DPG LSA 60 P
per inserire 6 barre LSA
con forma costruttiva 2/10 per montaggio a parete,
Grado di protezione IP 40,
D1 Corrente impulsiva di fulmine (10/350) complessiva 30 kA
stabilità provata secondo i parametri
CEI EN 61643-11, CEI EN 61643-21
Dimensioni la x lu x sp : 245 x 350 x 130 mm

Fabbricato: DEHN
Tipo: DPG LSA 60 P
Art.: 906101
o similare.

Certificates

Technical data

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	30 kA
Staffa di montaggio LSA per	1x 6 strisce 2/10
Bussola per fili	2 pz.
Grado di protezione	IP 40
Dimensioni (la x lu x p)	240 x 350 x 130 mm

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	30 kA
Staffa di montaggio LSA per	1x 6 strisce 2/10
Staffa di montaggio con distanza modulare	30 mm
Bussola per fili	2 pz.
Entrata per fili	alto / basso
Barra ferma cavi	alto / basso
Chiusura	con coperchio
Montaggio su	parete
Grado di protezione	IP 40
Messa a terra tramite	connettore di terra
Dimensioni (la x lu x p)	240 x 350 x 130 mm
Materiale involucro	lamiera di acciaio
Colore	RAL 9016

Product 906101 was added to Notepad.

Go to Notepad

Product 906101 was added to the cart.

Go to Web-Shop

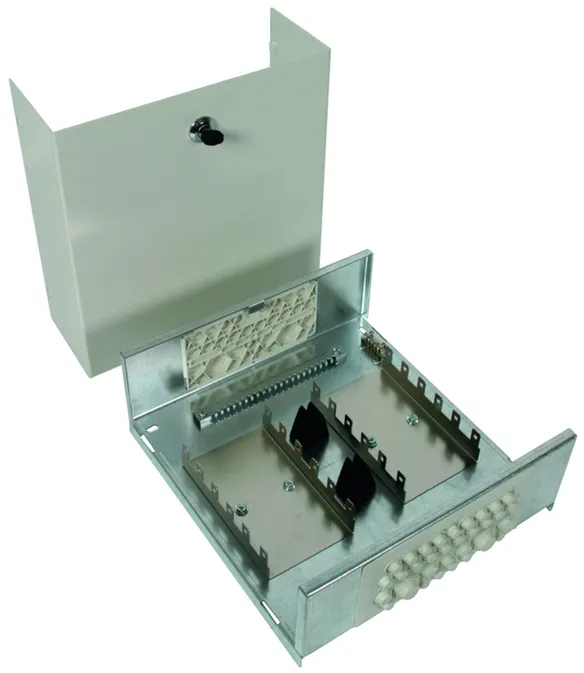

Part No. 906102 DPG LSA 120 P

GTIN 4013364106611, Customs tariff No. (EU): 85381000, Gross weight: 5.70 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Sistema di custodie prefabbricate con staffa di montaggio LSA DPG LSA 1200 P
Sistema di custodie prefabbricate DPG LSA 120 P
per inserire 2 x 6 barre LSA
con forma costruttiva 2/10 per montaggio a parete,
Grado di protezione IP 40,
D1 Corrente impulsiva di fulmine (10/350) complessiva 50 kA
stabilità provata secondo i parametri
CEI EN 61643-11, CEI EN 61643-21
Dimensioni la x lu x sp : 330 x 350 x 130 mm

Fabbricato: DEHN
Tipo: DPG LSA 120 P
Art.: 906102
o similare.

Certificates

Technical data

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	50 kA
Staffa di montaggio LSA per	2x 6 strisce 2/10
Bussola per fili	2 pz.
Grado di protezione	IP 40
Dimensioni (la x lu x p)	330 x 350 x 130 mm

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	50 kA
Staffa di montaggio LSA per	2x 6 strisce 2/10
Staffa di montaggio con distanza modulare	30 mm
Bussola per fili	2 pz.
Entrata per fili	alto / basso
Barra ferma cavi	alto / basso
Chiusura	con coperchio
Montaggio su	parete
Grado di protezione	IP 40
Messa a terra tramite	connettore di terra
Dimensioni (la x lu x p)	330 x 350 x 130 mm
Materiale involucro	lamiera di acciaio
Colore	RAL 9016

Product 906102 was added to Notepad.

Go to Notepad

Product 906102 was added to the cart.

Go to Web-Shop

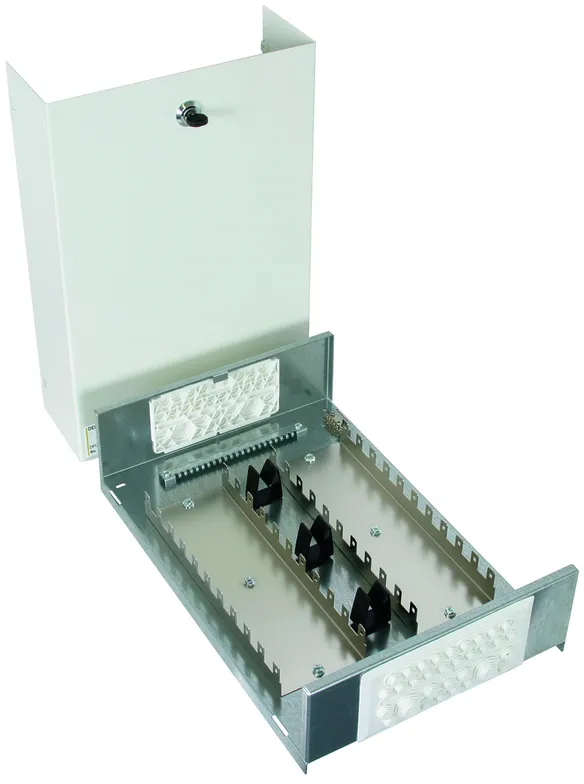

Part No. 906103 DPG LSA 220 P

GTIN 4013364106628, Customs tariff No. (EU): 85381000, Gross weight: 7.65 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Sistema di custodie prefabbricate con staffa di montaggio LSA DPG LSA 220 P
Sistema di custodie prefabbricate DPG LSA 220 P
per inserire 2 x 11 barre LSA
con forma costruttiva 2/10 per montaggio a parete,
Grado di protezione IP 40,
D1 Corrente impulsiva di fulmine (10/350) complessiva 50 kA
stabilità provata secondo i parametri
CEI EN 61643-11, CEI EN 61643-21
Dimensioni la x lu x sp : 330 x 500 x 130 mm

Fabbricato: DEHN
Tipo: DPG LSA 220 P
Art.: 906103
o similare.

Certificates

Technical data

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	50 kA
Staffa di montaggio LSA per	2x 11 strisce 2/10
Bussola per fili	3 pz.
Grado di protezione	IP 40
Dimensioni (la x lu x p)	330 x 500 x 130 mm

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (I_imp )	50 kA
Staffa di montaggio LSA per	2x 11 strisce 2/10
Staffa di montaggio con distanza modulare	30 mm
Bussola per fili	3 pz.
Entrata per fili	alto / basso
Barra ferma cavi	alto / basso
Chiusura	con coperchio
Montaggio su	parete
Grado di protezione	IP 40
Messa a terra tramite	connettore di terra
Dimensioni (la x lu x p)	330 x 500 x 130 mm
Materiale involucro	lamiera di acciaio
Colore	RAL 9016
