Limitatore di tensione

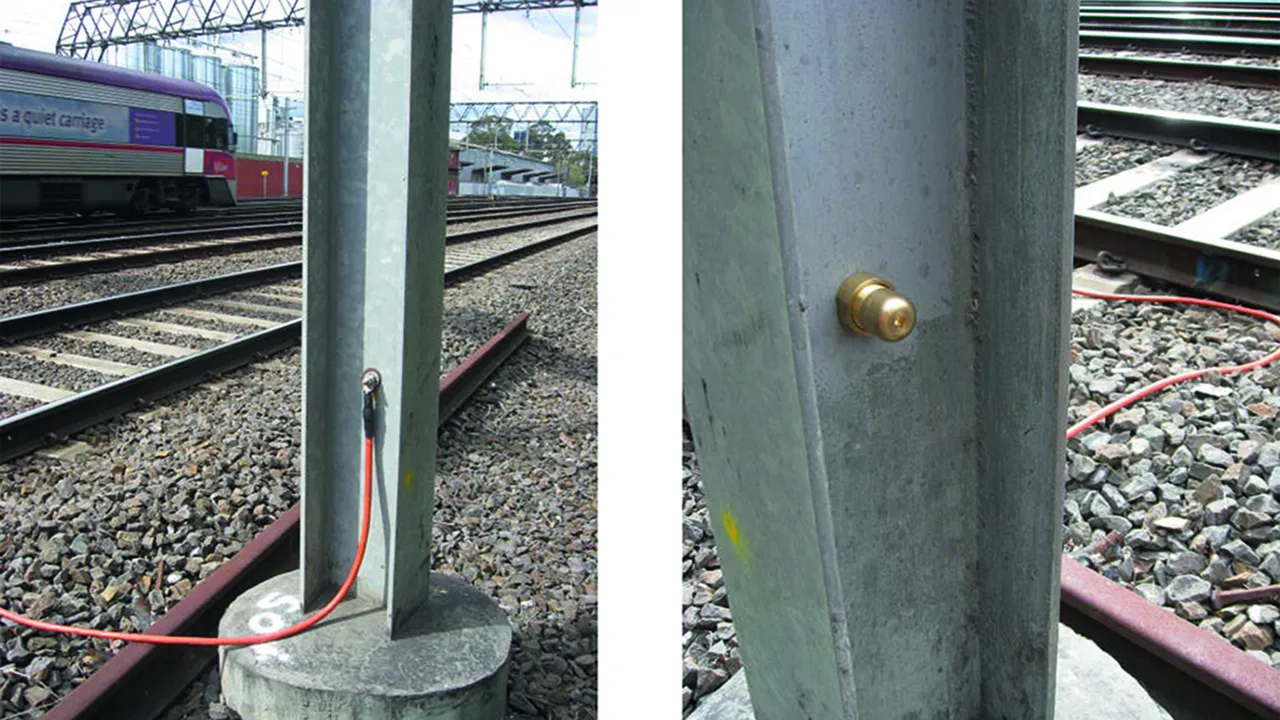

  • Separazione galvanica tra sezioni di binari isolati e parti d’impianto connessi a terra
  • Equipotenzialità sicura in caso di corto circuito/ corto verso terra della linea di trazione, tramite la saldatura degli elettrodi ad elevata corrente
  • Permette di scaricare sovratensioni da fulmini senza la formazione di un corto circuito
  • Tenuta alla corrente di corto circuito fino a 25 kAeff / 100 ms; 36 kAeff / 75 ms

Details

lorem ipsum

SDS 1

Limitatore di tensione per tensione alternata di innesco ≤ 940 V.

1 Product

Part No. 923110 SDS 1

GTIN 4013364092426, Customs tariff No. (EU): 85369095, Gross weight: 47.80 g, PU: 10.00 pz.

Images

Additional information



Technical data

Tipo VLD (EN 50122-1) VLD-F
Tensione alternata di innesco (Uaw ) ≤ 940 V
Tensione continua di innesco (Uag ) 700 V -14% ... +28%
Tensione impulsiva di innesco ≤ 1400 V (1 kV/µs)
Capacità di estinzione 300 A / 65 V
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Tenuta alla corrente di fulmine (10/350 µs) 100 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti AC ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC ≥ 750 A / 250 ms
Tenuta al corto circuito 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corrente di lunga durata 1 kAeff per t ≤ 120 s
Corrente susseguente (Ilc ) < 1 µA con 100 V dc
Temperatura d'esercizio (TU ) -40 °C ... +80 °C
Montaggio con adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx
Omologazioni EBA
Disegno DB (Ferrovie Tedesche) n. 4 Ebs 15.13.20 foglio 2

Product 923110 was added to Notepad.

Go to Notepad

Product 923110 was added to the cart.

Go to Web-Shop

SDS 2

Limitatore di tensione per tensione continua di innesco 350 V.

1 Product

Part No. 923117 SDS 2

GTIN 4013364093478, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 pz.

Images

Additional information



Technical data

Tipo VLD (EN 50122-1) VLD-F
Tensione continua di innesco (Uag ) 350 V +/- 20 %
Tensione impulsiva di innesco ≤ 900 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Tenuta alla corrente di fulmine (10/350 µs) 25 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC ≥ 600 A / 250 ms
Tenuta al corto circuito 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corrente di lunga durata 1 kAeff per t ≤ 120 s
Corrente susseguente (Ilc ) < 1 µA con 100 V dc
Temperatura d'esercizio (TU ) -40 °C ... +80 °C
Montaggio con adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Product 923117 was added to Notepad.

Go to Notepad

Product 923117 was added to the cart.

Go to Web-Shop

SDS 3

Limitatore di tensione per tensione continua di innesco 550 V.

1 Product

Part No. 923116 SDS 3

GTIN 4013364085978, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 pz.

Images

Additional information



Technical data

Tipo VLD (EN 50122-1) VLD-F
Tensione continua di innesco (Uag ) 550 V +/- 20 %
Tensione impulsiva di innesco ≤ 1000 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Tenuta alla corrente di fulmine (10/350 µs) 25 kA
Tenuta al corto circuito 25 kAeff / 100 ms
Temperatura d'esercizio (TU ) -40 °C ... +80 °C
Montaggio con adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Product 923116 was added to Notepad.

Go to Notepad

Product 923116 was added to the cart.

Go to Web-Shop

SDS 4

Limitatore di tensione per tensione continua di innesco 230 V.

1 Product

Part No. 923118 SDS 4

GTIN 4013364104969, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 pz.

Images

Additional information



Technical data

Tipo VLD (EN 50122-1) VLD-F
Tensione continua di innesco (Uag ) 230 V +/- 20 %
Tensione impulsiva di innesco ≤ 650 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Tenuta alla corrente di fulmine (10/350 µs) 25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC ≥ 600 A / 250 ms
Tenuta al corto circuito 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corrente di lunga durata 1 kAeff per t ≤ 120 s
Corrente susseguente (Ilc ) < 1 µA con 100 V dc
Temperatura d'esercizio (TU ) -40 °C ... +80 °C
Montaggio con adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Product 923118 was added to Notepad.

Go to Notepad

Product 923118 was added to the cart.

Go to Web-Shop

SDS 5

Limitatore di tensione per tensione continua di innesco 120 V.

1 Product

Part No. 923119 SDS 5

GTIN 4013364104976, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 pz.

Images

Additional information



Technical data

Tipo VLD (EN 50122-1) VLD-F
Tensione continua di innesco (Uag ) 120 V +/- 20 %
Tensione impulsiva di innesco ≤ 600 V (1 kV/µs)
Capacità di scarica di corrente di fulmine (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Tenuta alla corrente di fulmine (10/350 µs) 25 kA
Capacità di scarica di corrente impulsiva (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Corto circuito sicuro tramite saldatura degli elettrodi con correnti DC ≥ 600 A / 250 ms
Tenuta al corto circuito 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corrente di lunga durata 1 kAeff per t ≤ 120 s
Corrente susseguente (Ilc ) < 1 µA con 100 V dc
Temperatura d'esercizio (TU ) -40 °C ... +80 °C
Montaggio con adattatore palo MA SDS M12 o SIEMENS n. 8WL6503-xx

Product 923119 was added to Notepad.

Go to Notepad

Product 923119 was added to the cart.

Go to Web-Shop
