Part No. 961101 DGP M 255

GTIN 4013364118676, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

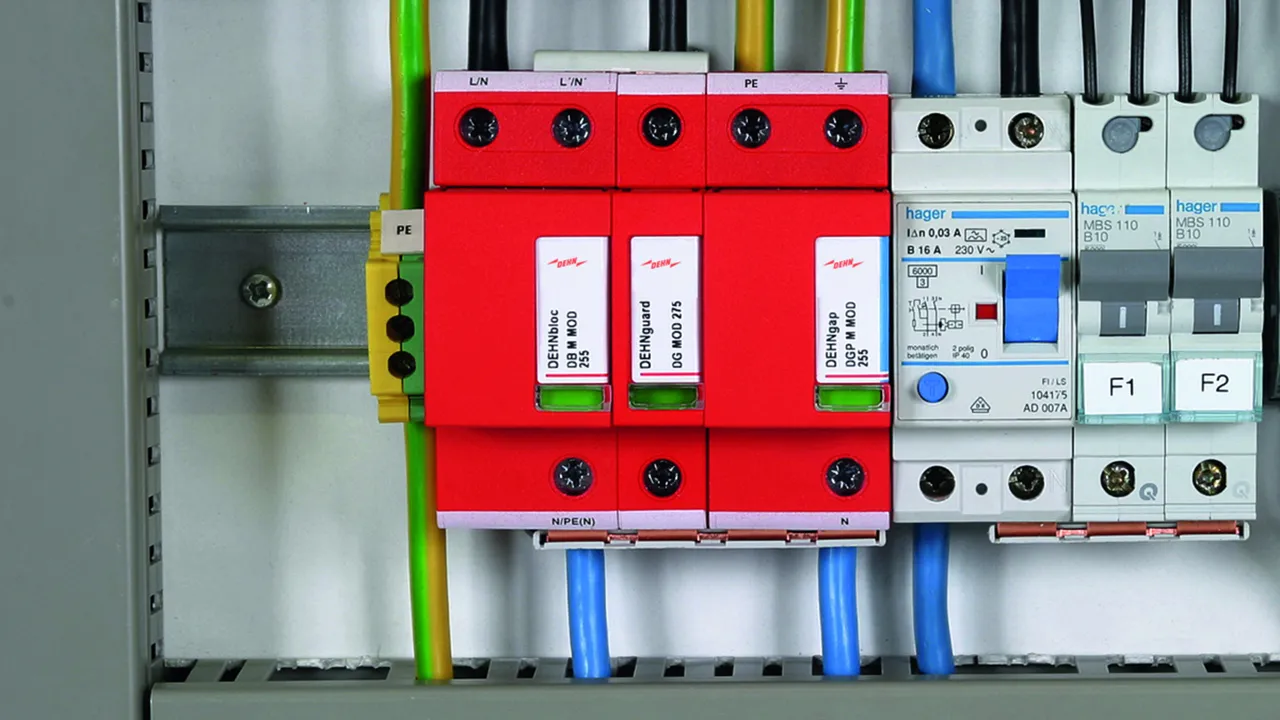

Scaricatore coordinato per corrente di fulmine NPE DEHNgap M 255
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Livello di protezione: ≤ 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff a 255 V AC
Tensione TOV - Caratteristica: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente sullo scaricatore di sovratensione N-PE DEHNgap C S della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP M 255
Art.: 961101
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL

Product 961101 was added to Notepad.

Go to Notepad

Product 961101 was added to the cart.

Go to Web-Shop

Part No. 961105 DGP M 255 FM

GTIN 4013364118683, Customs tariff No. (EU): 85363030, Gross weight: 336.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap M 255 FM
Scaricatore coordinato per corrente di fulmine N-PE, unipolare, modulare, innestabile
Scaricatore, dimensioni: 2 unità
con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Marcatura nella finestrella
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Livello di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff a 255 V AC
Tenuta tensione TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente sullo scaricatore di sovratensione N-PE DEHNgap C S della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP M 255 FM
Art.: 961105
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Product 961105 was added to Notepad.

Go to Notepad

Product 961105 was added to the cart.

Go to Web-Shop

Part No. 900050 DGPM 1 255 S

GTIN 4013364107496, Customs tariff No. (EU): 85363030, Gross weight: 539.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255 S
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Per sistemi di barre collettrici industriali
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Tensione massima continuativa: 225 V AC
Grado di protezione: <= 2,5 kV (contiene 80 cm di cavo per la connessione)
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Estinzione di correnti susseguenti di rete: 100 kAeff
Tenuta TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line
Montaggio su barra collettrice N min. 35 mm2
Dimensioni (la x lu x sp): (72 x 89 x 100) mm

Fabbricato: DEHN
Tipo: DGPM 1 255 S
Art.: 900050
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Controllo del funzionamento	tramite DEHNsignal DSI E 3

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Numero delle porte	1
Montaggio su	barra collettrice N min. 35 mm²
Collegamento	tramite capocorda min. 35 mm²/ max.50 mm²
Controllo del funzionamento	tramite DEHNsignal DSI E 3
Collegamento per DSI E 3 (S) min.	1 mm² rigido / flessibile
Collegamento per DSI E 3 (S) max.	2,5 mm² rigido / flessibile
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni (la x h x sp)	72 x 89 x 100 mm

Product 900050 was added to Notepad.

Go to Notepad

Product 900050 was added to the cart.

Go to Web-Shop

Part No. 961180 DGPM 1 255

GTIN 4013364157323, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255
Art.: 961180
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA

Product 961180 was added to Notepad.

Go to Notepad

Product 961180 was added to the cart.

Go to Web-Shop

Part No. 961185 DGPM 1 255 FM

GTIN 4013364157330, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255 FM
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255 FM
Art.: 961185
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido/ flessibile

Product 961185 was added to Notepad.

Go to Notepad

Product 961185 was added to the cart.

Go to Web-Shop

Part No. 961160 DGPM 440

GTIN 4013364116290, Customs tariff No. (EU): 85363030, Gross weight: 415.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 440
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 2,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 440 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 440
Art.: 961160
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL

Product 961160 was added to Notepad.

Go to Notepad

Product 961160 was added to the cart.

Go to Web-Shop

Part No. 961165 DGPM 440 FM

GTIN 4013364116306, Customs tariff No. (EU): 85363030, Gross weight: 418.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 440 FM
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
Con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 2,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 440 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 440 FM
Art.: 961165
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Product 961165 was added to Notepad.

Go to Notepad

Product 961165 was added to the cart.

Go to Web-Shop

Part No. 961102 DGPH M 255

GTIN 4013364118690, Customs tariff No. (EU): 85363030, Gross weight: 300.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

CAD files

Scaricatore per corrente di fulmine NPE modulare DEHNgap H M 255
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Scaricatore modulare per corrente di fulmine N-PE DEHNgap H M 255
Unipolare, modulare, innestabile, coordinato
Scaricatore per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 4 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente su scaricatore DEHNgap C S N-PE della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGPH M 255
Art.: 961102
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 4 kV

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 4 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Numero delle porte	1
Sezione del collegamento (min)	10 mm²rigido / flessibile
Sezione del collegamento (max)	50 mm² semirigido / 35 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880

Product 961102 was added to Notepad.

Go to Notepad

Product 961102 was added to the cart.

Go to Web-Shop

DEHNgap

Details

DEHNgap M 255 (FM)

Part No. 961101 DGP M 255

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 961101_102m_E.dxf

You are not authorized to download DEHN.961101.edz

You are not authorized to download DEHN.961101.wspak

Wave breaker function

Product 961101 was added to Notepad.

Product 961101 was added to the cart.

Part No. 961105 DGP M 255 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 961105m_E.dxf

You are not authorized to download DEHN.961105.edz

You are not authorized to download DEHN.961105.wspak

Wave breaker function

Product 961105 was added to Notepad.

Product 961105 was added to the cart.

DEHNgap Maxi 1 255 S

Part No. 900050 DGPM 1 255 S

You are not authorized to download 900050.stp

You are not authorized to download 900050.igs

You are not authorized to download 900050.jt

You are not authorized to download 900050.dwg

You are not authorized to download 900050m_D.dxf

You are not authorized to download 900050_eplan.zip

You are not authorized to download DEHN.900050.wspak

Wave breaker function

Product 900050 was added to Notepad.

Product 900050 was added to the cart.

DEHNgap Maxi 1 255 (FM)

Part No. 961180 DGPM 1 255

You are not authorized to download 961140.stp

You are not authorized to download 961140.igs

You are not authorized to download 961140.jt

You are not authorized to download 961140.dwg

You are not authorized to download 961160m_E.dxf

You are not authorized to download DEHN.961180.edz

You are not authorized to download DEHN.961180.wspak

Wave breaker function

Product 961180 was added to Notepad.

Product 961180 was added to the cart.

Part No. 961185 DGPM 1 255 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961165m_E.dxf

You are not authorized to download DEHN.961185.edz

You are not authorized to download DEHN.961185.wspak

Wave breaker function

Product 961185 was added to Notepad.

Product 961185 was added to the cart.

DEHNgap Maxi 440 (FM)

Part No. 961160 DGPM 440

You are not authorized to download 961140.stp

You are not authorized to download 961140.igs

You are not authorized to download 961140.jt

You are not authorized to download 961140.dwg

You are not authorized to download 961160m_E.dxf

You are not authorized to download DEHN.961160.edz

You are not authorized to download DEHN.961160.wspak

Wave breaker function

Product 961160 was added to Notepad.

Product 961160 was added to the cart.

Part No. 961165 DGPM 440 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961165m_E.dxf

You are not authorized to download DEHN.961165.edz

You are not authorized to download DEHN.961165.wspak
