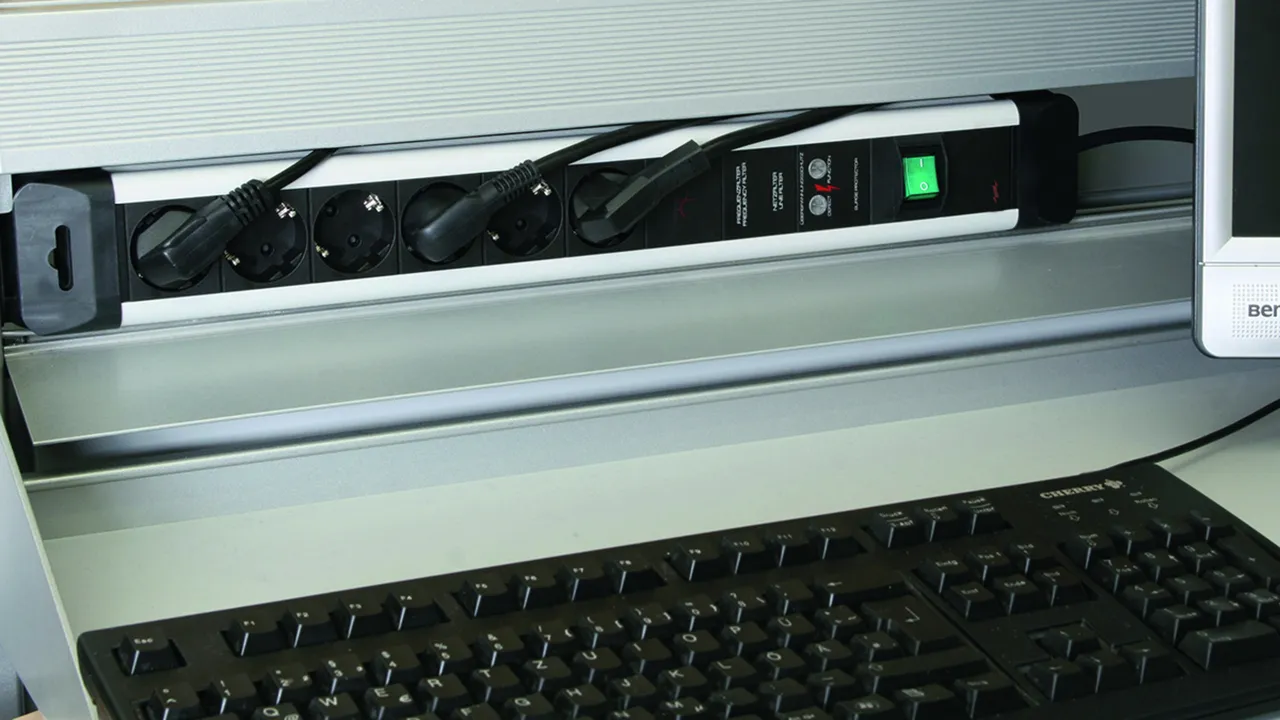

SFL-Protector

Túlfeszültségvédelem felügyeleti eszközzel és leválasztó eszközzel
Zavarszűrő
Megnövelt biztonság hibatűrő Y védelmi áramkör által
Hálózati kapcsoló üzemjelzővel (csak SFL PRO 6X)
2 m csatlakozóvezeték a flexibilis alkalmazás számára a legkülönbözőbb felhasználásnál
Vizuális működésjelző (zöld) és vizuális hibajelző (piros)

Details

SFL PRO 6X

Dugaszaljzatsor túlfeszültségvédelemmel és zavarszűrővel.

1 Product

Part No. 909250 SFL PRO 6X

GTIN 4013364132566, Customs tariff No. (EU): 85363010, Gross weight: 970.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

Túlfeszültségvédelmi dugaszaljzatsor SFL PRO 6X
Hatos dugaszaljzatsor túlfeszültségvédelemmel és szűrővel
3. típusú levezető az MSZ EN 61643-11 szerint
Zavarszűrő a DIN VDE 0565 3. rész szerint
Hálózati kapcsoló üzemjelzővel: zöld
vizuális hibajelző: piros
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,6 kV
Teljes levezetési áramimpulzus: 5 kA
Max. hálózatoldali túláramvédelem: 16 A gG vagy B 16 A
Csillapítás f = 1 MHz szimm./aszimm. >= 32 dB / >= 30 dB esetén
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: SFL PRO 6X
Cikksz.: 909250
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Feszültségvédelmi szint (U_P )	≤ 1,6 kV
Max. hálózatoldali túláramvédelem	B 16 A
Dugaszaljzatok száma	6

SPD az EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	16 A
Százalékos feszültségesés U_C/I_L (∆U)	≤ 0,5 %
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_total )	10 kV
Feszültségvédelmi szint (U_P )	≤ 1,6 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1,5 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény
Üzemjelző	zöld fény
Portok száma	2
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +40 °C
Csatlakozóvezeték	kb. 2000 mm
Dugaszaljzatok száma	6
Összeszerelés	Védőérintkező-dugaszrendszer DIN 49440 / DIN 49441
Burkolat anyaga	Hőre lágyuló műanyag, fekete/ezüst szín, UL 94 V-1
Beszerelés helye	belső tér
Védettségi fajta	IP 20
Beépítési méretek	571 x 72 x 43 mm
Hálózati szűrő	a DIN VDE 0565-3 szerint
Csillapítás f = 1 MHz szimmetrikus esetén	≥ 32 dB
Csillapítás f = 1 MHz aszimmetrikus esetén	≥ 30 dB

Product 909250 was added to Notepad.

Go to Notepad

Product 909250 was added to the cart.

Go to Web-Shop

SFL PRO 6X 19"

Dugaszaljzatsor túlfeszültségvédelemmel és hálózati szűrővel 482,6 mm-es (19”) adatszekrényekhez.

1 Product

Part No. 909251 SFL PRO 6X 19"

GTIN 4013364132573, Customs tariff No. (EU): 85363010, Gross weight: 877.00 g, PU: 1.00 db.

Images

Additional information

Túlfeszültségvédelmi dugaszaljzatsor SFL PRO 6X 19"
Hatos dugaszaljzatsor túlfeszültségvédelemmel és szűrővel
3. típusú levezető az MSZ EN 61643-11 szerint
Zavarszűrő a DIN VDE 0565 3. rész szerint
üzemjelzővel: zöld
vizuális hibajelző: piros
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,6 kV
Teljes levezetési áramimpulzus: 5 kA
Max. hálózatoldali túláramvédelem: 16 A gG vagy B 16 A
Csillapítás f = 1 MHz szimm./aszimm. >= 32 dB / >= 30 dB esetén
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: SFL PRO 6X 19"
Cikksz.: 909251
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Feszültségvédelmi szint (U_P )	≤ 1,6 kV
Max. hálózatoldali túláramvédelem	B 16 A
Dugaszaljzatok száma	6

SPD az EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	16 A
Százalékos feszültségesés U_C/I_L (∆U)	≤ 0,5 %
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_total )	10 kV
Feszültségvédelmi szint (U_P )	≤ 1,6 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1,5 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény
Üzemjelző	zöld fény
Portok száma	2
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +40 °C
Csatlakozóvezeték	kb. 2000 mm
Dugaszaljzatok száma	6
Összeszerelés	Védőérintkező-dugaszrendszer DIN 49440 / DIN 49441
Burkolat anyaga	Profil eloxált alumíniumból, ezüst szín
Beszerelés helye	belső tér
Védettségi fajta	IP 20
Beépítési méretek	483 x 44 x 44 mm
Hálózati szűrő	a DIN VDE 0565-3 szerint
Csillapítás f = 1 MHz szimmetrikus esetén	≥ 32 dB
Csillapítás f = 1 MHz aszimmetrikus esetén	≥ 30 dB
