DEHNcord

Protección contra sobretensiones unipolar, bipolar o tripolar con dispositivo de vigilancia y desconexión
Indicación óptica de fallo
Versiones disponibles con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control
Diseño compacto, también para zonas de exterior
Para su utilización en cajas de interconexión, sistemas de empotrar, canaletas de cables y cajas de montaje

Details

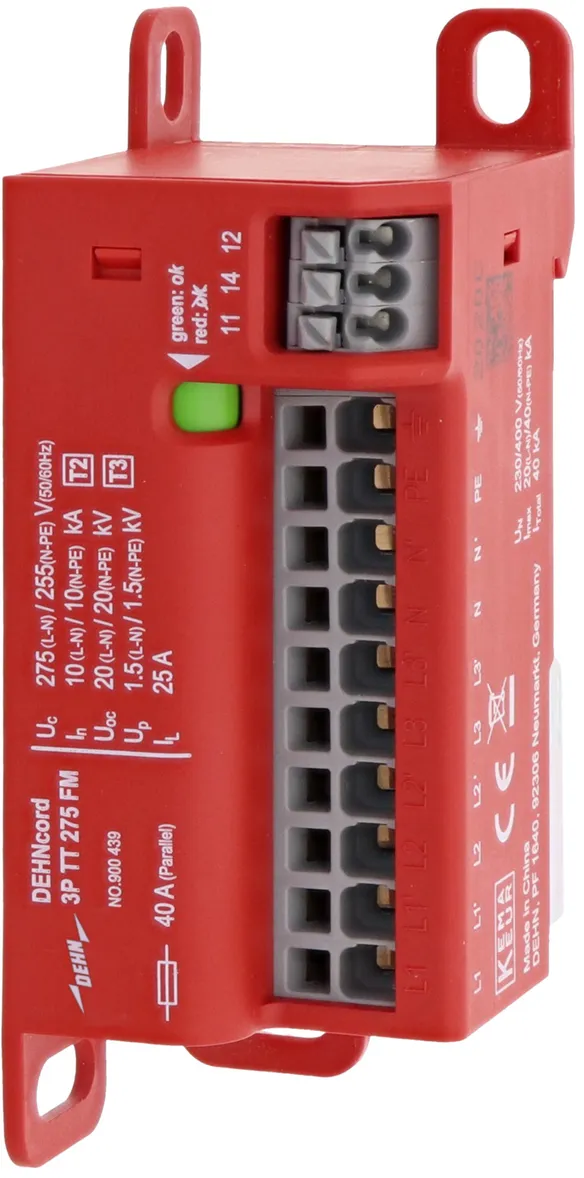

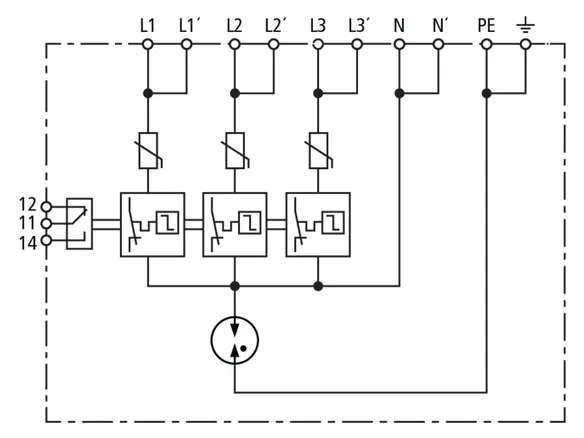

DEHNcord 3P TT 275 FM

Descargador trifásico, compacto para los sistemas TT y TN-S.

1 Product

Part No. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, Customs tariff No. (EU): 85363030, Gross weight: 129.38 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones
DEHNcord 3P TT 275 FM
Descargador multipolar de sobretensiones
Tipo 2 + Tipo 3 según EN 61643-11
para su utilización en sistemas de instalación
con contacto de señalización a distancia,
indicación del estado operativo/de fallo
instalación facultativamente a través de
carril DIN o brida atornillable

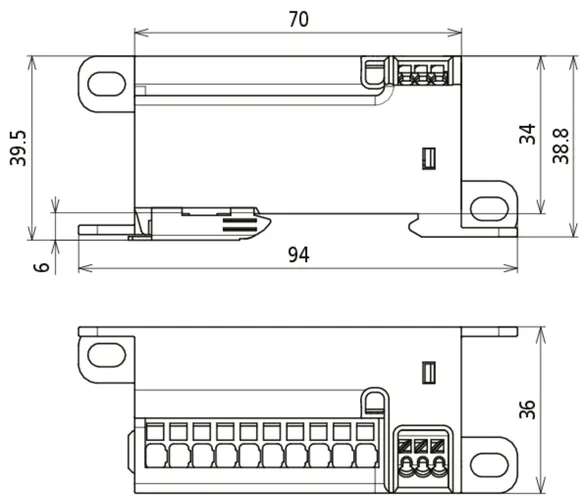

dimensiones compactas: 94 x 39,5 x 36 mm
Máx. tensión de servicio: 275 V ac
Máx. tensión de servicio: 350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente total de descarga (8/20): 40 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario:
en serie 25 A gG/ en paralelo 40 A gG
Máx. corriente de carga AC: 25 A
Coordinación energética según DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR 3P TT 275 FM
art. no.: 900439
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes sector primario, cableado en serie	25 A gG
Máx. protección contra sobrecorrientes sector primario, cableado paralelo (cableado)	40 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 sec. – resistencia
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – resistencia
Medida de aislamiento	hasta 500 V DC en estado conectado
Estado operativo / defectuoso	verde / rojo
Sección de conexión (bornas Push-in)	0,2 ... 6 mm²rígido / flexible
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 móds., DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 900439 was added to Notepad.

Go to Notepad

Product 900439 was added to the cart.

Go to Web-Shop

DEHNcord L 2P

Descargador bipolar de sobretensiones para todos los sistemas de instalación (circuito 1+1) y luminarias. Clase de protección I. Diseño compacto.

2 Products

Part No. 900430 DCOR L 2P 275

GTIN 4013364157286, Customs tariff No. (EU): 85363030, Gross weight: 73.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

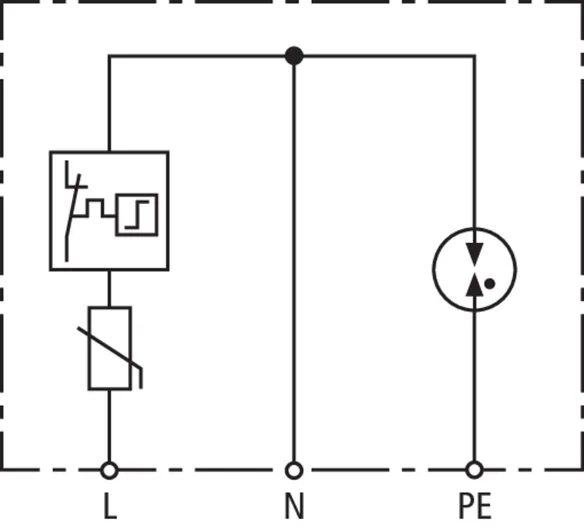

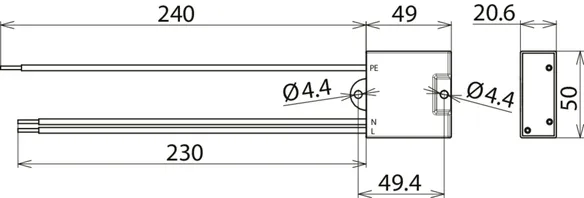

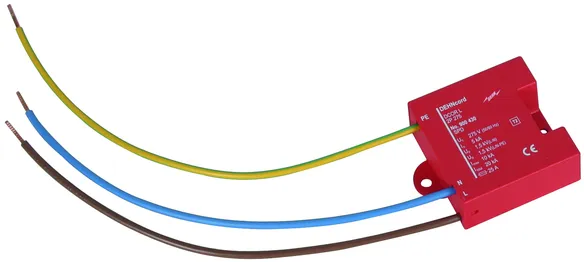

Descargador de sobretensiones DEHNcord L 2P 275
Descargador bipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275
art. no.: 900430
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Product 900430 was added to Notepad.

Go to Notepad

Product 900430 was added to the cart.

Go to Web-Shop

Part No. 900432 DCOR L 2P 320

GTIN 4013364157309, Customs tariff No. (EU): 85363030, Gross weight: 74.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNcord L 2P 320
Descargador bipolar de sobretensiones para su
aplicación en todos los sistemas de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 320
art. no.: 900432
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Product 900432 was added to Notepad.

Go to Notepad

Product 900432 was added to the cart.

Go to Web-Shop

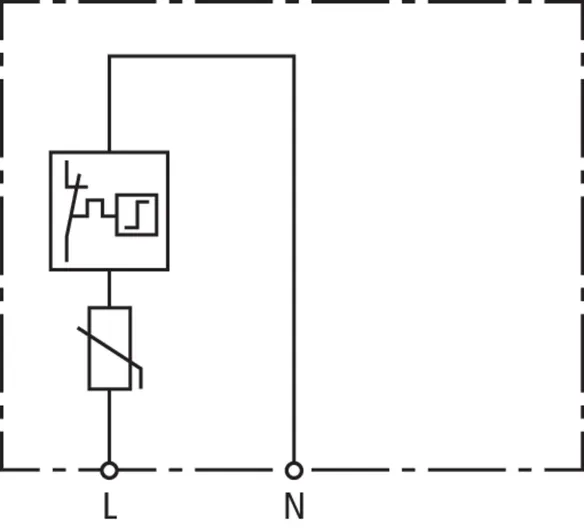

DEHNcord L 1P

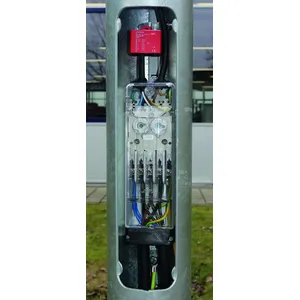

Descargador unipolar de sobretensiones para las luminarias. Clase de protección II. Diseño compacto.

2 Products

Part No. 900431 DCOR L 1P 275

GTIN 4013364310827, Customs tariff No. (EU): 85363030, Gross weight: 60.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

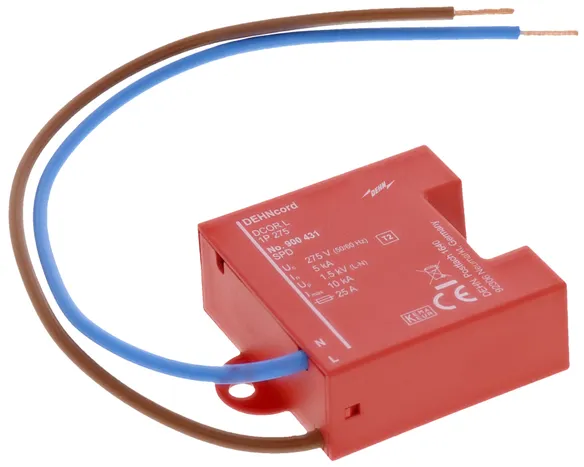

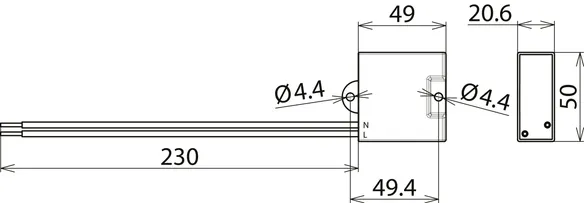

Descargador de sobretensiones DEHNcord L 1P 275
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 275
art. no.: 900431
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Product 900431 was added to Notepad.

Go to Notepad

Product 900431 was added to the cart.

Go to Web-Shop

Part No. 900433 DCOR L 1P 320

GTIN 4013364157316, Customs tariff No. (EU): 85363030, Gross weight: 61.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNcord L 1P 320
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas
de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 320
art. no.: 900433
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

Product 900433 was added to Notepad.

Go to Notepad

Product 900433 was added to the cart.

Go to Web-Shop

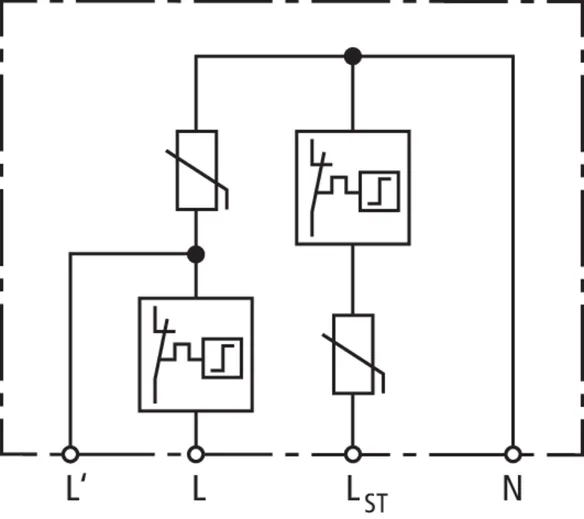

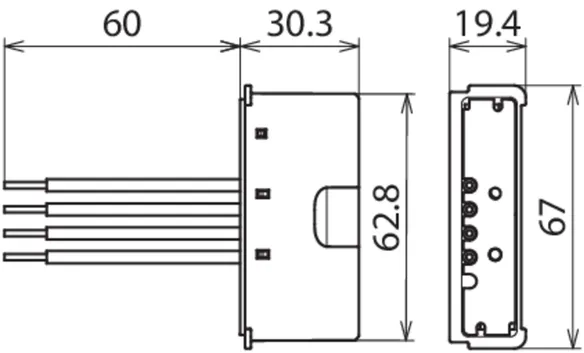

DEHNcord L 2P SN1864

Descargador bipolar para las iluminarias de clase de protección II; dimensiones compactas. Con función de desconexión en caso de fallo.

1 Product

Part No. 999906 DCOR L 2P SN1864

GTIN 4013364310926, Customs tariff No. (EU): 85363030, Gross weight: 70.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

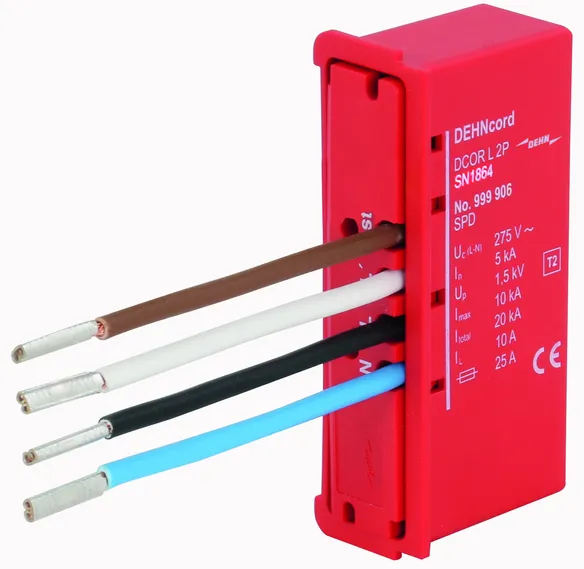

Descargador de sobretensiones DEHNcord L 2P SN1864
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Con protección para la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1864
art. no.: 999906
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cabezal de la lámpara / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA

Product 999906 was added to Notepad.

Go to Notepad

Product 999906 was added to the cart.

Go to Web-Shop

DEHNcord L 2P SN1860

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 Product

Part No. 999937 DCOR L 2P SN1860

GTIN 4013364303195, Customs tariff No. (EU): 85363030, Gross weight: 86.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

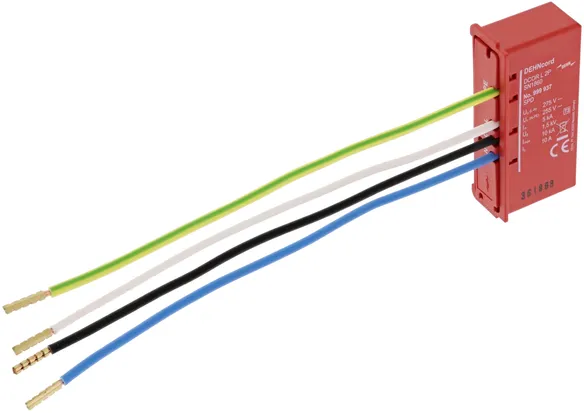

Descargador de sobretensiones DEHNcord L 2P SN1860
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1860
art. no.: 999937
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C

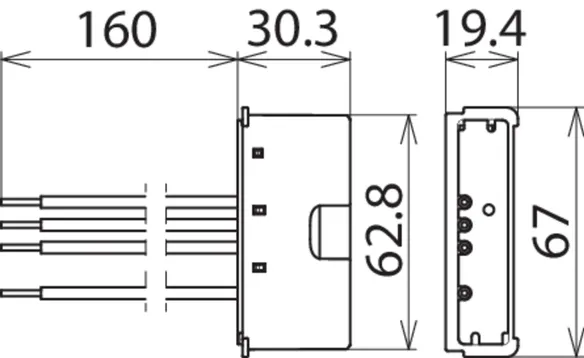

Sección de conexión	1,5 mm², longitud de 160 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 999937 was added to Notepad.

Go to Notepad

Product 999937 was added to the cart.

Go to Web-Shop

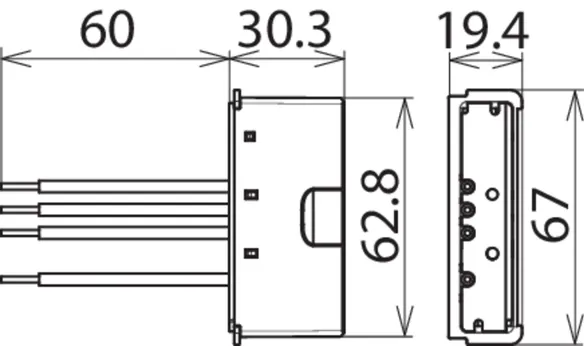

DEHNcord L 2P 275 SO LTG

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 Product

Part No. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, Customs tariff No. (EU): 85363030, Gross weight: 62.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

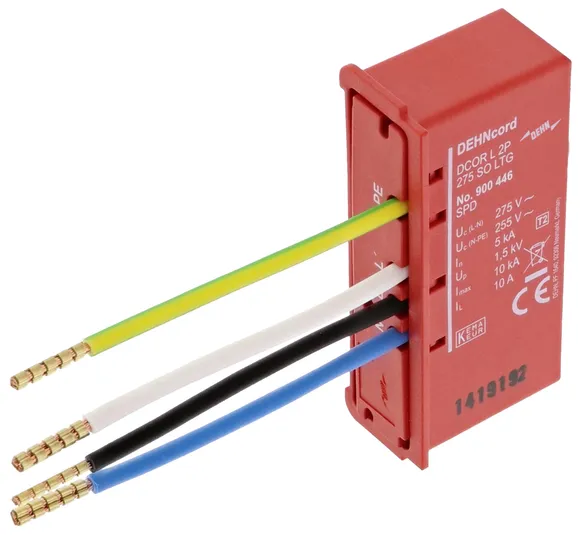

Descargador de sobretensiones DEHNcord L 2P 275 SO LTG
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LTG
art. no.: 900446
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 900446 was added to Notepad.

Go to Notepad

Product 900446 was added to the cart.

Go to Web-Shop

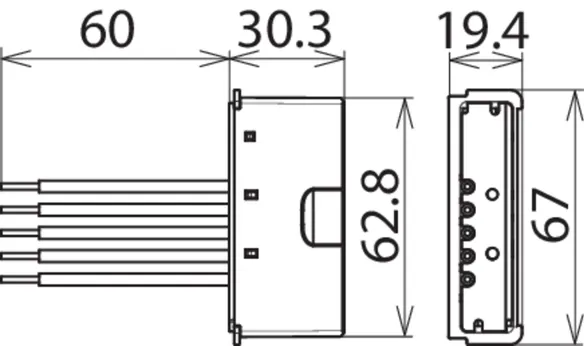

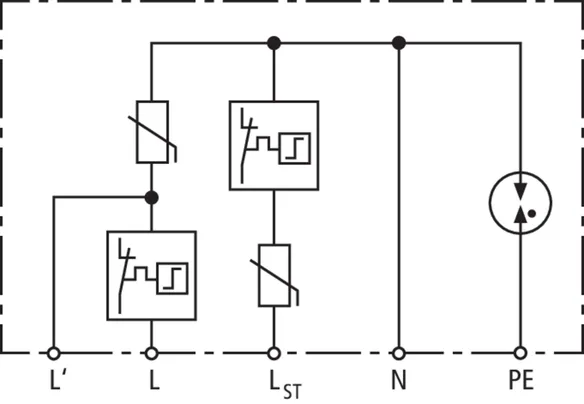

DEHNcord L 3P 275 SO LTG

Descargador tripolar para todos los sistemas de instalación. Diseño compacto. Con función de desconexión del circuito de corriente de carga en caso de fallo y protección de la fase de control.

1 Product

Part No. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, Customs tariff No. (EU): 85363030, Gross weight: 71.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

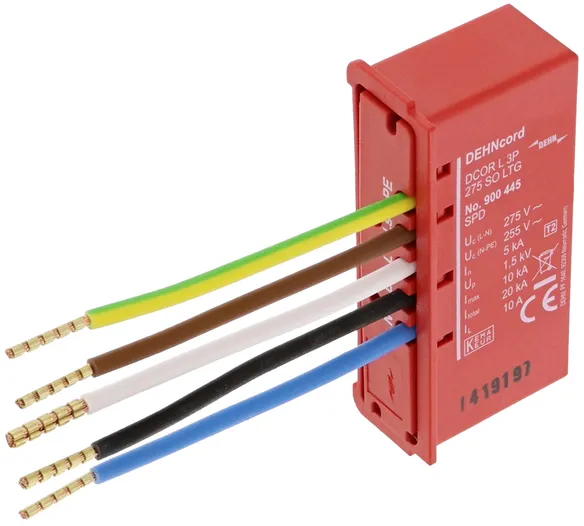

Descargador de sobretensiones DEHNcord L 3P 275 SO LTG
Descargador multipolar de sobretensiones Tipo 2 según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO LTG
art. no.: 900445
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 900445 was added to Notepad.

Go to Notepad

Product 900445 was added to the cart.

Go to Web-Shop

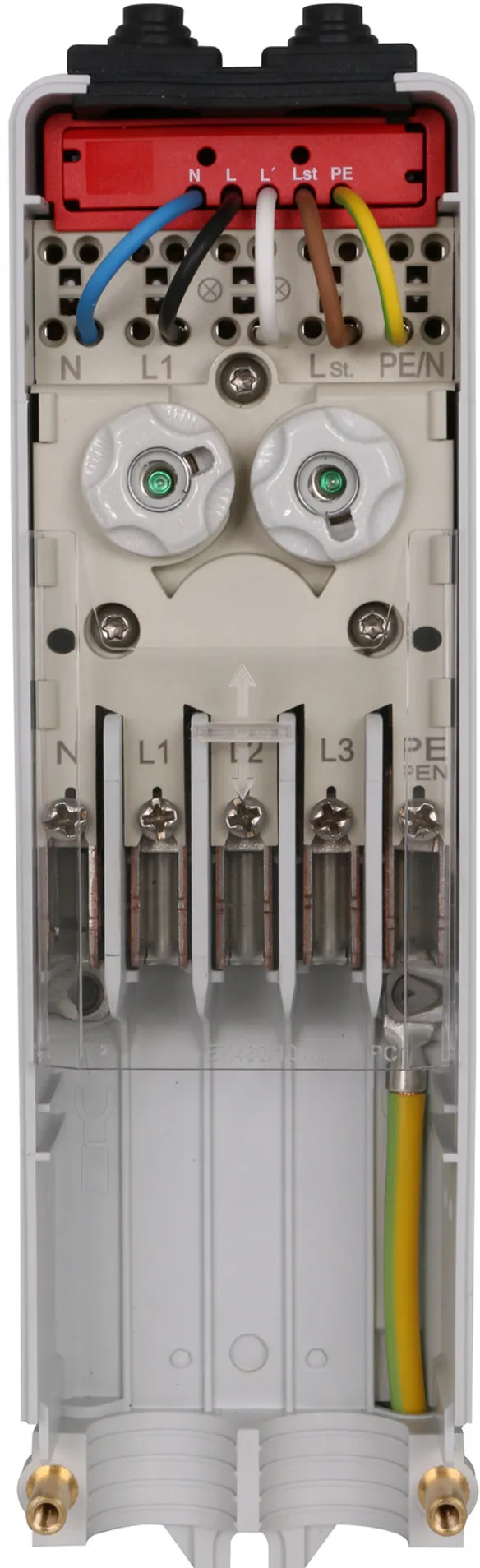

SK EK480 G2S-2d LM DCOR

La caja de fusibles EK480 es un producto de alta calidad y prestaciones fabricado por la compañía Langmatz. La gama de productos EK480
cumple todos los requerimientos mecánicos y eléctricos exigidos por las normativas. Así, las luminarias con sistemas electrónicos de alta calidad
que incorporan esta caja de fusibles quedan protegidas eficientemente contra las sobretensiones causadas por procesos de conmutación o
descargas cercanas de rayo.

1 Product

Part No. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, Customs tariff No. (EU): 85362010, Gross weight: 788.00 g, PU: 20.00 unidad(es)

Images

Open PDF

Additional information

CAD files

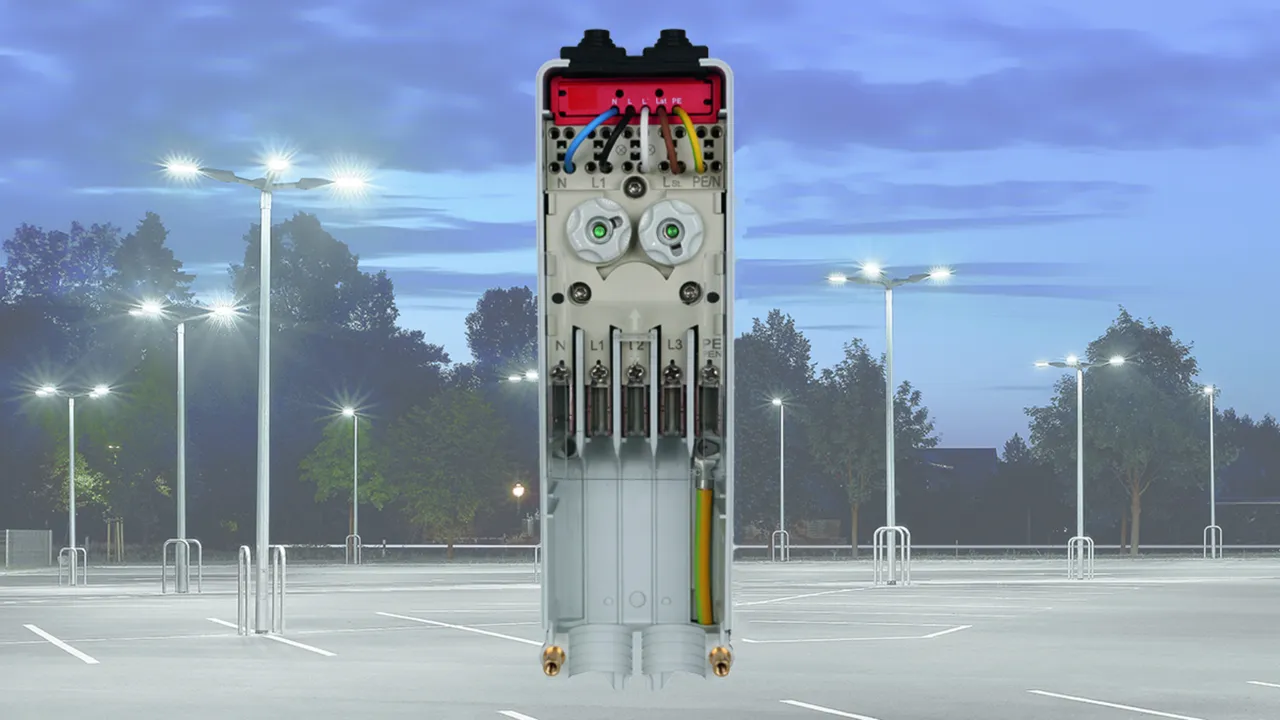

Caja de fusibles EK480 con descargador de sobretensiones
DEHNcord L 3P 275 SO LTG
para la protección de luminarias de led de mástil
Descargador multipolar de sobretensiones Tipo 2
según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line
Dimensiones de la caja: 277x80x67 mm
Nivel de protección: IP54 según la DIN VDE 0470
Clase de protección: II

Producto DEHN
Tipo: SK EK480 G2S-2d LM DCOR
art. no.: 900443
o equivalente

Certificates

Technical data

Datos de la caja de fusibles
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes de lado de red	B 16 A

Datos de la caja de fusibles
Designación	EK480 con protección contra sobretensiones
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Material de la carcasa	poliamida
Color de la carcasa	color estándar RAL 7035 gris alba
Diseño	según la DIN 43628 y VDE 0660-505
Clase de protección	IP54 según la DIN VDE 0470
Nivel de protección	II
Cubierta	transparente o gris
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	tipo 2 + tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Máx. corriente AC bajo carga (I_L )	10 A
Máx. protección contra sobrecorrientes de lado de red	B 16 A
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (UT) – Características	335 V / 5 sec. – soportado
Tensión TOV [L-N] (UT) – Características	440 V / 120 min. – fallo seguro
Tensión (TOV) [N-PE] (UT) – Características	1200 V / 200 ms – fallo seguro
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Flexibles de conexión	1,5 mm², longitud de 60 mm
Material de la carcasa	termoplástico de color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de interconexión para la instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
- Choque combinado (U_OC )	10 kV

Product 900443 was added to Notepad.

Go to Notepad

Product 900443 was added to the cart.

Go to Web-Shop

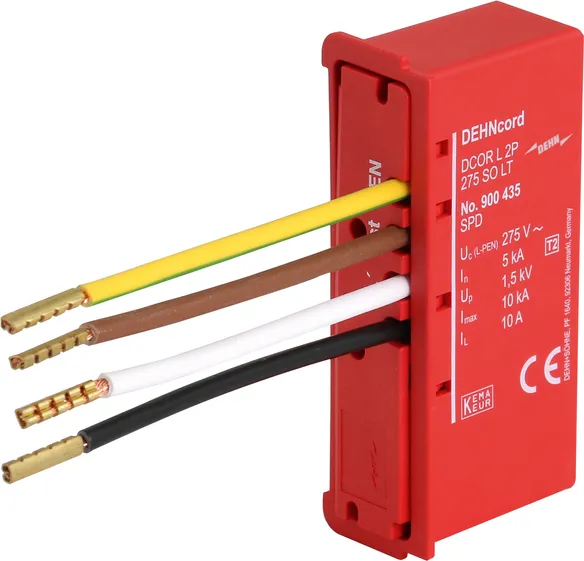

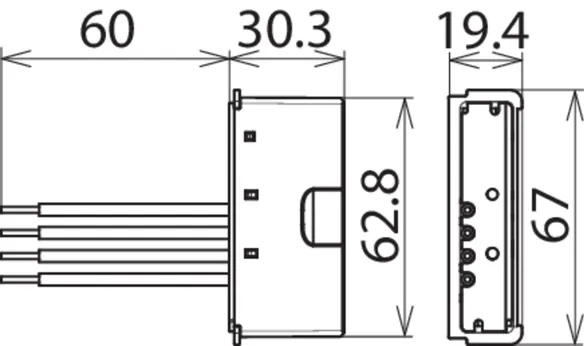

DEHNcord L 2P 275 SO LT

Descargador bipolar para los sistemas TNC. Diseño compacto. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 Product

Part No. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, Customs tariff No. (EU): 85363030, Gross weight: 70.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

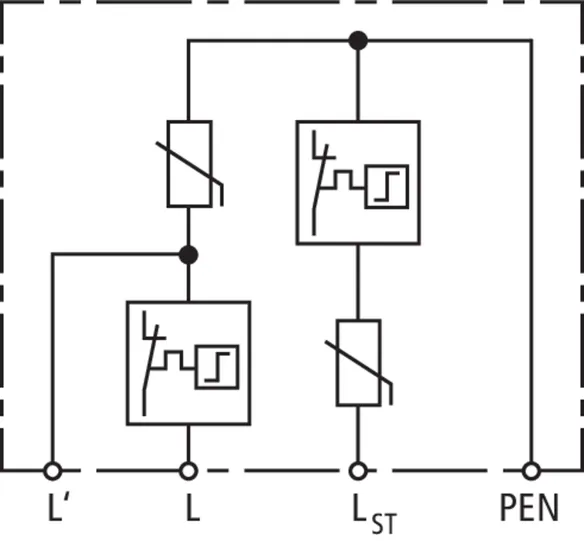

Descargador de sobretensiones DEHNcord L 2P 275 SO LT
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LT
art. no.: 900435
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Nivel de protección [L-PEN] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-PEN] con 1,5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-PEN] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-PEN] (U_T) – característica	335 V / 5 sec. – soportado
Tensión TOV [L-PEN] (U_T) – característica	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 900435 was added to Notepad.

Go to Notepad

Product 900435 was added to the cart.

Go to Web-Shop

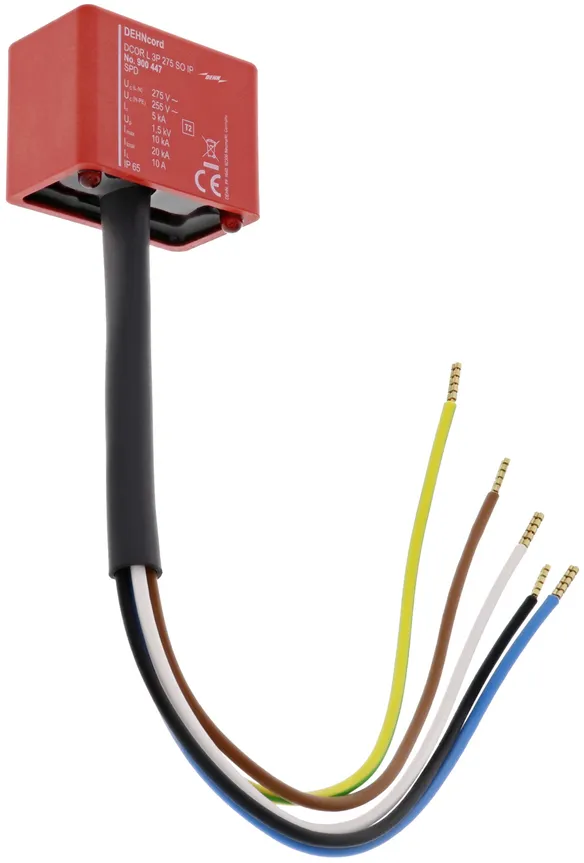

DEHNcord L 3P 275 SO IP

Descargador tripolar de utilización universal para todos los sistemas de instalaciones. Diseño compacto. Clase de protección IP 65. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 Product

Part No. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, Customs tariff No. (EU): 85363030, Gross weight: 146.60 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

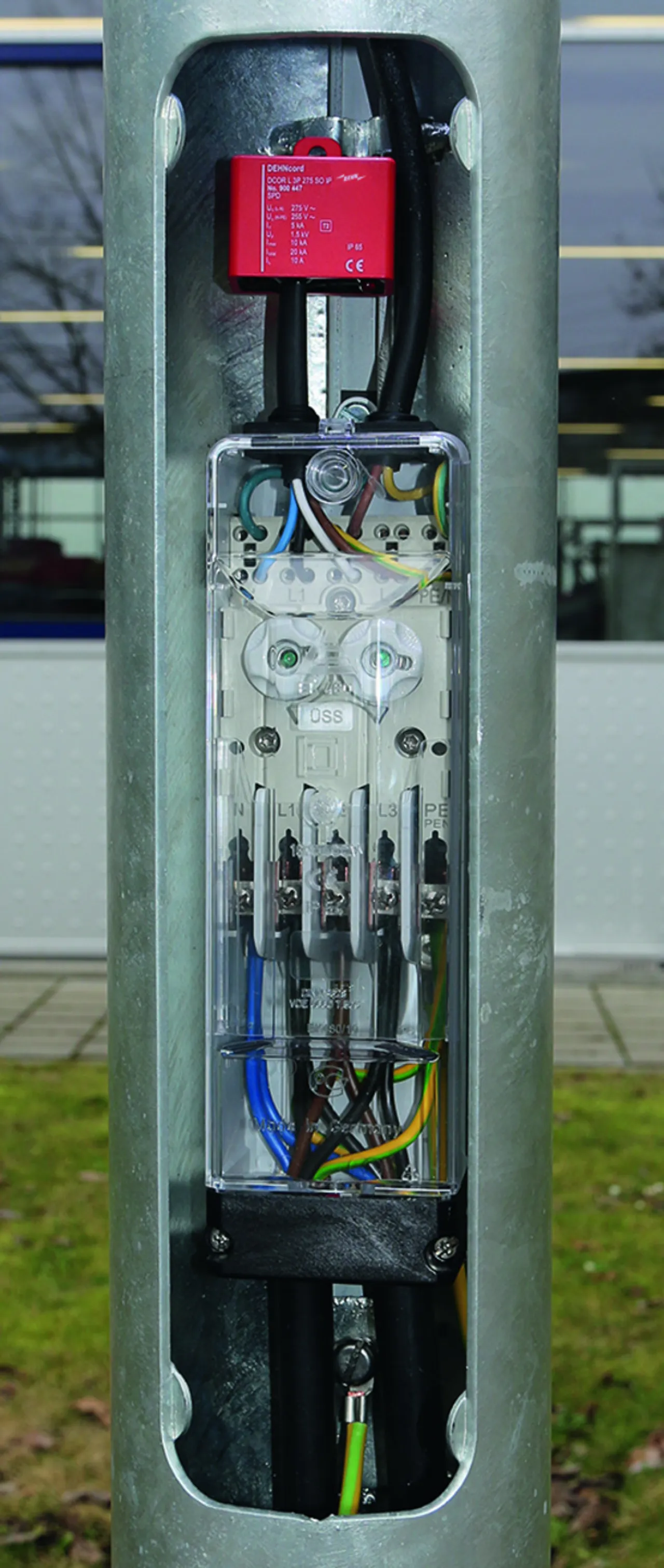

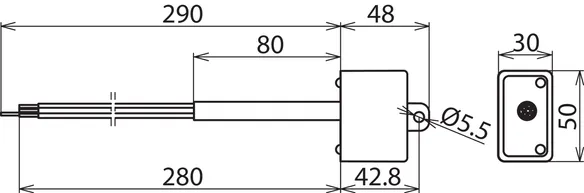

Descargador de sobretensiones DEHNcord L 3P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior (grado de protección IP65),
por ejemplo en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación
óptica de fallo integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO IP
art. no.: 900447
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 900447 was added to Notepad.

Go to Notepad

Product 900447 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO IP

Descargador bipolar de utilización universal para todos tipos de sistemas de instalación. Diseño compacto. Clase de protección IP 65. Con función de desconexión en caso de fallo.

1 Product

Part No. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, Customs tariff No. (EU): 85363030, Gross weight: 139.90 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

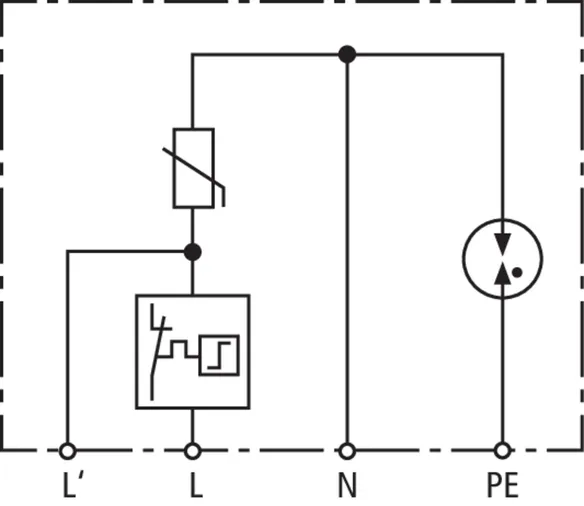

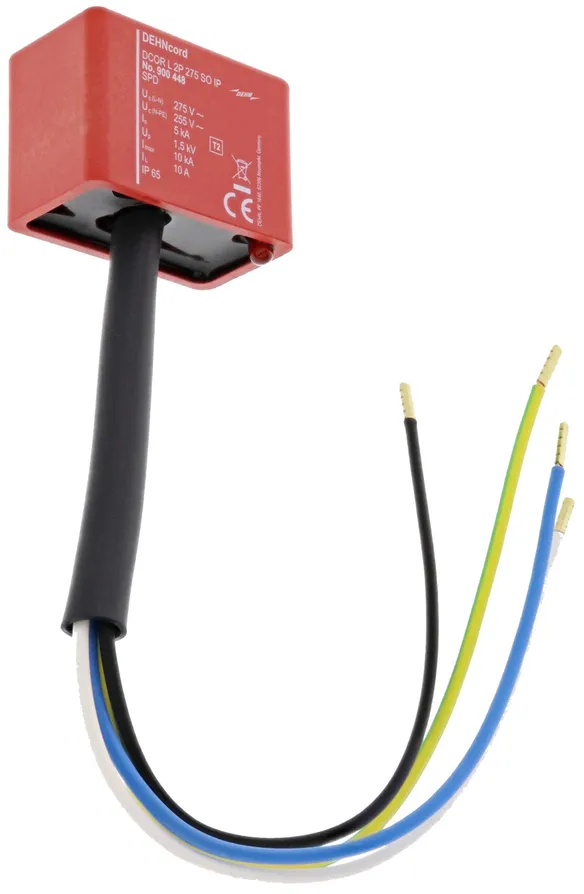

Descargador de sobretensiones DEHNcord L 2P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior
(nivel de protección IP65), p. ej. en cajas de interconexión
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
con abrazadera de fijación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO IP
art. no.: 900448
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

Product 900448 was added to Notepad.

Go to Notepad

Product 900448 was added to the cart.

Go to Web-Shop

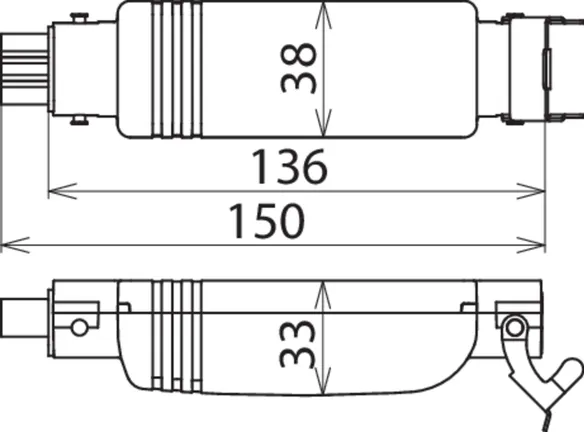

DEHNcord R 3P

Descargador de sobretensiones para proteger persianas eléctricas. Diseño compacto.

1 Product

Part No. 900449 DCOR R 3P 275

GTIN 4013364320031, Customs tariff No. (EU): 85363030, Gross weight: 151.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

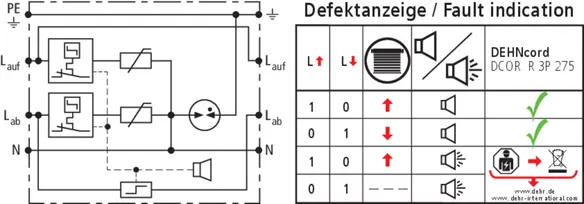

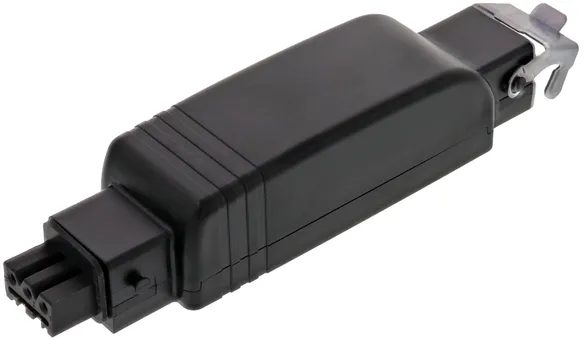

Descargador de sobretensiones DEHNcord R 3P 275
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para el montaje en el exterior (nivel de protección IP54)
para la protección de protecciones visuales y solares
electrícos o respectivamente persianas plegables
Interrupción del circuito de carga en caos de fallo
para la operación hacia abajo.
Señal acústica de fallo para ambos circuitos de protección
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 2,5 kA
Corriente total de descarga (8/20) [L+N-PE]: 15 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR R 3P 275
art. no.: 900449
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Conexión	Hirschmann STAK 3 / STAS 3

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de carga AC (I_L )	10 A
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	15 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación acústica de fallo	sí
Interrupción del circuito de corriente bajo carga en caso de fallo	sí para la operación descendente
Número de puertos	1
Conexión	Hirschmann STAK 3 / STAS 3
Temperatura de funcionamiento (T_U )	-20 °C ... +70 °C
Clase de protección	IP 54

Product 900449 was added to Notepad.

Go to Notepad

Product 900449 was added to the cart.

Go to Web-Shop

DEHNcord

Details

DEHNcord 3P TT 275 FM

Part No. 900439 DCOR 3P TT 275 FM

You are not authorized to download 900439.stp

You are not authorized to download 900439.igs

You are not authorized to download 900439.jt

You are not authorized to download 900439.dwg

You are not authorized to download 900439m_D.dxf

You are not authorized to download 900439_eplan.zip

You are not authorized to download DEHN.900439.wspak

Product 900439 was added to Notepad.

Product 900439 was added to the cart.

DEHNcord L 2P

Part No. 900430 DCOR L 2P 275

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900430.edz

You are not authorized to download DEHN.900430.wspak

Product 900430 was added to Notepad.

Product 900430 was added to the cart.

Part No. 900432 DCOR L 2P 320

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900432.edz

You are not authorized to download DEHN.900432.wspak

Product 900432 was added to Notepad.

Product 900432 was added to the cart.

DEHNcord L 1P

Part No. 900431 DCOR L 1P 275

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900431.edz

You are not authorized to download DEHN.900431.wspak

Product 900431 was added to Notepad.

Product 900431 was added to the cart.

Part No. 900433 DCOR L 1P 320

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900433.edz

You are not authorized to download DEHN.900433.wspak

Product 900433 was added to Notepad.

Product 900433 was added to the cart.

DEHNcord L 2P SN1864

Part No. 999906 DCOR L 2P SN1864

You are not authorized to download 999906.stp

You are not authorized to download 999906.igs

You are not authorized to download 999906.jt

You are not authorized to download 999906.dwg

You are not authorized to download 999906m_D.dxf

You are not authorized to download DEHN.999906.edz

You are not authorized to download DEHN.999906.wspak

Product 999906 was added to Notepad.

Product 999906 was added to the cart.

DEHNcord L 2P SN1860

Part No. 999937 DCOR L 2P SN1860

You are not authorized to download 999937.stp

You are not authorized to download 999937.igs

You are not authorized to download 999937.jt

You are not authorized to download 999937.dwg

You are not authorized to download 999937m_D.dxf

You are not authorized to download DEHN.999937.edz

You are not authorized to download DEHN.999937.wspak

Product 999937 was added to Notepad.

Product 999937 was added to the cart.

DEHNcord L 2P 275 SO LTG

Part No. 900446 DCOR L 2P 275 SO LTG

You are not authorized to download 900446.stp
