DEHNgate descargador para la conexión coaxial

Descargadores combinados de sobretensiones universales
Elevada capacidad de derivación de corriente de rayo para sistemas coaxiales
Nivel bajo de protección apropiado también para protección de equipos finales
Materiales extremadamente resistentes y gran durabilidad.

Details

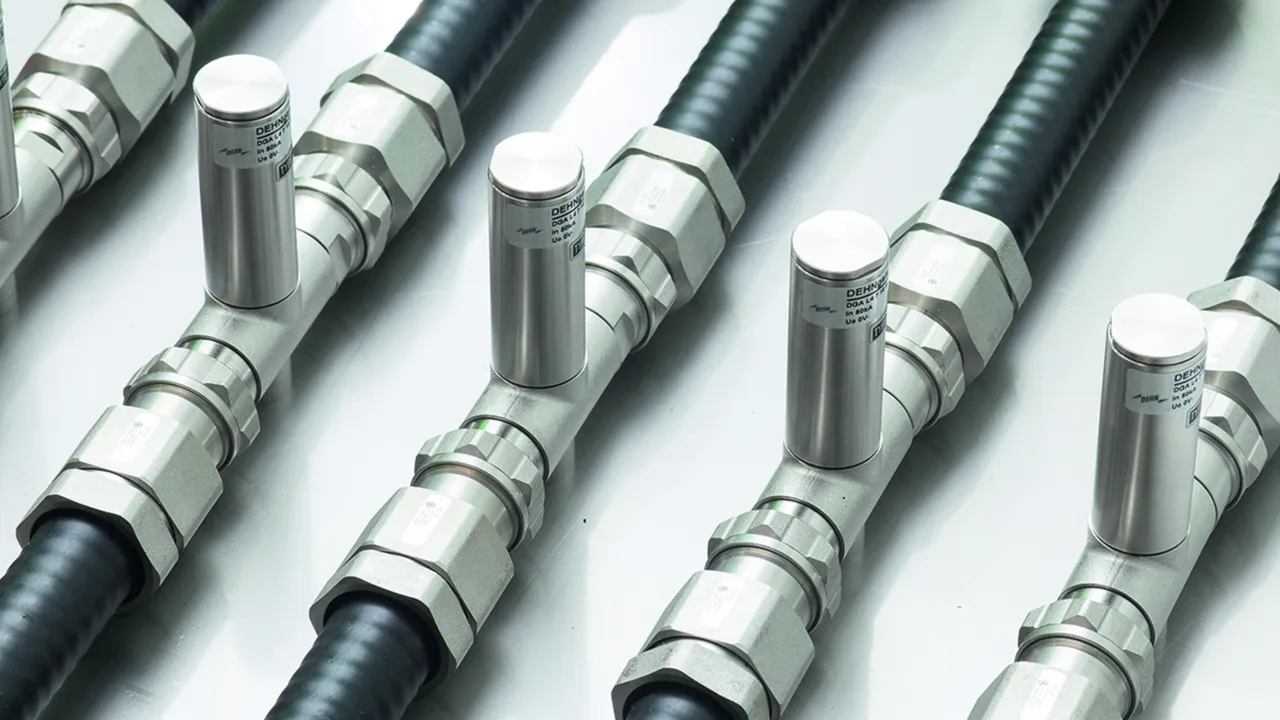

Tecnología Lambda/4 libre de mantenimiento para proteger aplicaciones da alta frecuencia (p. ej. LTE)

lorem ipsum — Tecnología Lambda/4 libre de mantenimiento para proteger aplicaciones da alta frecuencia (p. ej. LTE)

Descargadores coaxiales con capsula de gas sustituible.

Descargador de sobretensiones para sistemas CCTV e instalaciones de antenas.

DGA BNC VC

Descargador de sobretensiones, de gran ahorro de espacio con conectores BNC para montaje en carril DIN, para protección de sistemas de vídeo y de cámaras. Dependiendo del tipo, con unión directa (VCD) o indirecta (VCID) del blindaje, para evitar bucles de zumbido.

2 Products

Part No. 909710 DGA BNC VCD

GTIN 4013364118942, Customs tariff No. (EU): 85366910, Gross weight: 126.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCD
art. no.: 909710
o equivalente

Certificates

Technical data

Clase de descargador	T
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_P )	≤ 35 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_P )	≤ 13 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 8 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Product 909710 was added to Notepad.

Go to Notepad

Product 909710 was added to the cart.

Go to Web-Shop

Part No. 909711 DGA BNC VCID

GTIN 4013364118980, Customs tariff No. (EU): 85366910, Gross weight: 127.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 6.4 V
D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCID
art. no.: 909711
o equivalente

Certificates

Technical data

Clase de descargador	T
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_P )	≤ 35 V
Nivel de protección blindaje-tierra para I_nC2 (U_P )	≤ 650 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_P )	≤ 13 V
Nivel de protección blindaje-tierra a 1 kV/µs C3 (U_P )	≤ 600 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 10 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Capacitancia blindaje-tierra (C)	≤ 20 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Product 909711 was added to Notepad.

Go to Notepad

Product 909711 was added to the cart.

Go to Web-Shop

DGA TV

Los DGA … TV son descargadores con posibilidad de alimentación a distancia con conexión –F para instalaciones SAT y BK de 75 Ω. Los descargadores cumplen con los elevados requisitos del blindaje de Clase A según EN 50083-2. Apropiados para instalación, con ahorro de espacio, en todas las aplicaciones más usuales de TV y SAT. Los descargadores están disponibles, tanto como descargadores de corriente de rayo, como descargadores de sobretensiones, o bien como set de descargadores combinados con salida de medida integrada para verificación y comprobación de la instalación.

3 Products

Part No. 909703 DGA FF TV

GTIN 4013364085664, Customs tariff No. (EU): 85363010, Gross weight: 233.00 g, PU: 1.00 unidad(es)

Images

Additional information

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 0.2 kA
C2 Corriente nominal de derivación (80/20 µs): 1.5 kA
Margen de frecuencia: DC / 5 - 3000 MHz

Producto DEHN
Tipo: DGA FF TV
art. no.: 909703
o equivalente

Certificates

Technical data

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Margen de frecuencia	DC / 5 - 3000 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5 - 3000 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.2 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.4 dB dB
Atenuación de intercalación 2400 - 3000 MHz típica.	2 dB
Atenuación de reflujo	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2x clavija F

Product 909703 was added to Notepad.

Go to Notepad

Product 909703 was added to the cart.

Go to Web-Shop

Part No. 909704 DGA GF TV

GTIN 4013364105690, Customs tariff No. (EU): 85363010, Gross weight: 85.50 g, PU: 1.00 unidad(es)

Images

Additional information

Tensión máxima permanente DC: 60 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: 0-2400 MHz

Producto DEHN
Tipo: DGA GF TV
art. no.: 909704
o equivalente

Certificates

Technical data

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	0-2400 MHz
Conexión entrada/salida	casquillo F / clavija F

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 700 V
Nivel de protección con I_nC2 (U_P )	≤ 700 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 600 V
Margen de frecuencia	0-2400 MHz
Atenuación de intercalación	0.5 dB
Atenuación de reflujo	≥ 18 dB (-1.5 dB/octava)
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	bloque de toma de tierra o montaje sobre pared
Conexión entrada/salida	casquillo F / clavija F
Toma de tierra a través de	bloque de toma de tierra o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	bloque de toma de tierra y 2 x clavija F

Product 909704 was added to Notepad.

Go to Notepad

Product 909704 was added to the cart.

Go to Web-Shop

Part No. 909705 DGA GFF TV

GTIN 4013364105706, Customs tariff No. (EU): 85363010, Gross weight: 282.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: DC / 5-2400 MHz

Producto DEHN
Tipo: DGA GFF TV
art. no.: 909705
o equivalente

Certificates

Technical data

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	DC / 5-2400 MHz
Conexión entrada/salida	casquillo F /casquillo F

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5-2400 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.7 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.9 dB dB
Atenuación de reflujo (5 - 8 MHz)	≥ 10 dB
Atenuación de reflujo (8 - 47 MHz)	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F /casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2 x conectores F

Product 909705 was added to Notepad.

Go to Notepad

Product 909705 was added to the cart.

Go to Web-Shop

DGA FF5 TV

Descargador de sobretensiones quíntuple para los sistemas de antenas de 75 Ohm. Diseño especial para los distribuidores de antenas parabólocas y conmutadores múltiples. El descargador corresponde a las exigencias de apantallamiento de clase A según la EN 50083-2.
El suministro incluye el material de fijación y el cable de compensación de potencial.

1 Product

Part No. 909706 DGA FF5 TV

GTIN 4013364362437, Customs tariff No. (EU): 85363010, Gross weight: 284.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

DEHNgate DGA FF5 TV
Descargador de sobretensiones
Descargador tipo 2 / P1
DEHNgate con 5 canales para
los sistemas coaxiales de televisión y satélite
de 75 Ohm, comprobado según laS EN 61643-21.
Accesorios para el montaje incluidos.
Conexión para la compensación de potencial
al exterior de la carcasa,
Producto de clase A.
Tensión máxima permanente DC: 20 V
D1 Corriente de impulso de rayo (10/350): 0,5 kA
D1 Corriente de choque de rayo total (10/350 µs): 2,5 kA
C2 Corriente nominal de derivación (80/20 µs): 2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA
Margen de frecuencia: 47-2200 MHz

Producto DEHN
Tipo: DGA FF5 TV
art. no.: 909706
o equivalente

Certificates

Technical data

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Margen de frecuencia	47-2200 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección con I_nC2 (U_P )	≤ 500 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 120 V
Margen de frecuencia	47-2200 MHz
Atenuación de intercalación 5-2200 MHz típ.	≤ 1 dB
Atenuación de intercalación 5-2400 MHz típ.	≤ 3 dB
Atenuación paradiafónica 5-2400 MHz típ.	≥ 40 dB
Impedancia característica (Z)	75 Ohm
Margen de temperatura de trabajo (T_U )	-25 °C ... +55 °C
Clase de protección	IP 40
Montaje	pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carcasa
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	tornillos de fijación, tacos, cable de compensación de potencial

Product 909706 was added to Notepad.

Go to Notepad

Product 909706 was added to the cart.

Go to Web-Shop

DGA G

Descargador de sobretensiones con posibilidad de alimentación a distancia con descargador de gas integrado. Diseñado especialmente para las aplicaciones Wireless LAN y Wireless Local Loop, para interfaces de dispositivos y antenas con técnica de conexión coaxial.
Disponible con conexión BNC, N o SMA para montaje en serie.

3 Products

Part No. 929039 DGA G SMA

GTIN 4013364135185, Customs tariff No. (EU): 85366910, Gross weight: 24.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0 - 5.8 GHz

Producto DEHN
Tipo: DGA G SMA
art. no.: 929039
o equivalente

Certificates

Technical data

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	2 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0 - 5.8 GHz
Conexión	conector SMA / clavija SMA

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	2 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 700 V
Margen de frecuencia	0 - 5.8 GHz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 3 GHz)	≥ 20 dB
Atenuación de reflujo (3 GHz - 5,8 GHz)	≥ 18 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 65
Conexión	conector SMA / clavija SMA
Toma de tierra a través de	paso (Ø11.2 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929039 was added to Notepad.

Go to Notepad

Product 929039 was added to the cart.

Go to Web-Shop

Part No. 929042 DGA G BNC

GTIN 4013364091030, Customs tariff No. (EU): 85366910, Gross weight: 39.20 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-4 GHz

Producto DEHN
Tipo: DGA G BNC
art. no.: 929042
o equivalente

Certificates

Technical data

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	25 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0-4 GHz
Conexión	conector BNC / clavija BNC

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	25 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 650 V
Margen de frecuencia	0-4 GHz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 3 GHz)	≥ 20 dB
Atenuación de reflujo (3 GHz - 4 GHz)	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 20
Conexión	conector BNC / clavija BNC
Toma de tierra a través de	paso (Ø12.9 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929042 was added to Notepad.

Go to Notepad

Product 929042 was added to the cart.

Go to Web-Shop

Part No. 929044 DGA G N

GTIN 4013364091054, Customs tariff No. (EU): 85366910, Gross weight: 86.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-5.8 G Hz

Producto DEHN
Tipo: DGA G N
art. no.: 929044
o equivalente

Certificates

Technical data

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Margen de frecuencia	0-5.8 G Hz
Conexión	conector N / clavija N

Clase de descargador	B
Tensión máxima permanente DC (U_C )	135 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	60 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	5 kA
Nivel de protección con I_nC2 (U_P )	≤ 650 V
Margen de frecuencia	0-5.8 G Hz
Atenuación de intercalación	≤ 0.2 dB
Atenuación de reflujo (d.c. - 5.6 GHz)	≥ 20 dB
Atenuación de reflujo (5.6 GHz - 5.8 GHz)	≥ 18,5 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección (hilos conectados)	IP 65
Conexión	conector N / clavija N
Toma de tierra a través de	paso (Ø16.2 mm)
Material de la carcasa	latón plateado
Color	dorado
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929044 was added to Notepad.

Go to Notepad

Product 929044 was added to the cart.

Go to Web-Shop

DGA AG

Descargador con posibilidad de alimentación a distancia con descargador de gas recambiable. Excelente comportamiento HF de largo tiempo gracias a las pérdidas mínimas por quemadura a través del contacto de gran superficie del descargador de gas.

2 Products

Part No. 929043 DGA AG BNC

GTIN 4013364091047, Customs tariff No. (EU): 85366910, Gross weight: 89.60 g, PU: 1.00 unidad(es)

Images

Additional information

Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-1 GHz

Producto DEHN
Tipo: DGA AG BNC
art. no.: 929043
o equivalente

Certificates

Technical data

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	0-1 GHz
Conexión	conector BNC / clavija BNC

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	3.5 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 850 V
Margen de frecuencia	0-1 GHz
Atenuación de intercalación	< 0.1 dB
Atenuación de reflujo	≥ 19 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 20
Conexión	conector BNC / clavija BNC
Toma de tierra a través de	paso (Ø16.1 mm)
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929043 was added to Notepad.

Go to Notepad

Product 929043 was added to the cart.

Go to Web-Shop

Part No. 929045 DGA AG N

GTIN 4013364091061, Customs tariff No. (EU): 85366910, Gross weight: 266.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-2.5 GHz

Producto DEHN
Tipo: DGA AG N
art. no.: 929045
o equivalente

Certificates

Technical data

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	0-2.5 GHz
Conexión	conector N / casquillo N

Clase de descargador	A
Tensión máxima permanente DC (U_C )	180 V
Corriente nominal (I_L )	6 A
Potencia máxima de transmisión	150 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 850 V
Margen de frecuencia	0-2.5 GHz
Atenuación de intercalación	< 0.2 dB
Atenuación de reflujo	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 65
Conexión	conector N / casquillo N
Toma de tierra a través de	paso (Ø16.1 mm) o tornillo de tierra
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929045 was added to Notepad.

Go to Notepad

Product 929045 was added to the cart.

Go to Web-Shop

DGA LG

Descargador con posibilidad de alimentación a distancia en técnica combinada de vías de chispas-Lambda/4, para aplicaciones de multifrecuencia (Sistema multicarrier), ya que la intermodulación es mínima. De banda ancha para todos los servicios 4+3G y LTE.

1 Product

Part No. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Customs tariff No. (EU): 85366910, Gross weight: 493.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Tensión máxima permanente DC: 65 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA LG 7 16 MFA
art. no.: 929146
o equivalente

Certificates

Technical data

Clase de descargador	A
Tensión máxima permanente DC (U_C )	65 V
Corriente nominal (I_L )	13 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Margen de frecuencia	690 MHz - 2,7 GHz
Conexión	7/16 conector / 7/16 calvija

Clase de descargador	A
Tensión máxima permanente DC (U_C )	65 V
Corriente nominal (I_L )	13 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	20 kA
Nivel de protección con I_nC2 (U_P )	≤ 800 V
Margen de frecuencia	690 MHz - 2,7 GHz
Atenuación de intercalación	≤ 0,1 dB
Atenuación de reflujo	≥ 28 dB
Impedancia característica (Z)	50 Ω
Intermodulación	típ. -160 dBc @ 2*43 dBm
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 67
Conexión	7/16 conector / 7/16 calvija
Toma de tierra a través de	paso Ø29.5 mm o tornillo de tierra M8
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Cápsula de gas sustituible	sí
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929146 was added to Notepad.

Go to Notepad

Product 929146 was added to the cart.

Go to Web-Shop

DGA L4

Descargador combinado en técnica Lambda/4, libre de mantenimiento para aplicaciones de multifrecuencia (Sistema multicarrier). Pueden descargar elevadas corrientes parciales de rayo. No es posible la alimentación a distancia, ya que el descargador constituye un cortocircuito galvánico para señales de baja frecuencia. De banda ancha para todos los servicios 4+3G y LTE.

2 Products

Part No. 929047 DGA L4 7 16 S

GTIN 4013364091085, Customs tariff No. (EU): 85366910, Gross weight: 467.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 25 kA
C2 Corriente nominal de derivación (80/20 µs): 50 kA
Margen de frecuencia: 380-512 MHz

Producto DEHN
Tipo: DGA L4 7 16 S
art. no.: 929047
o equivalente

Certificates

Technical data

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	3000 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	25 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	50 kA
Margen de frecuencia	380-512 MHz
Conexión	conector 7/16 / casquillo 7/16

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	3000 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	25 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	50 kA
Nivel de protección con I_nC2 (U_P )	≤ 130 V
Margen de frecuencia	380-512 MHz
Atenuación de intercalación	< 0.1 dB
Atenuación de reflujo	≥ 20 dB
Impedancia característica (Z)	50 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 65
Conexión	conector 7/16 / casquillo 7/16
Toma de tierra a través de	tornillo de tierra
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929047 was added to Notepad.

Go to Notepad

Product 929047 was added to the cart.

Go to Web-Shop

Part No. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Customs tariff No. (EU): 85366910, Gross weight: 476.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 40 kA
C2 Corriente nominal de derivación (80/20 µs): 80 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA L4 7 16 MFA
art. no.: 929148
o equivalente

Certificates

Technical data

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	40 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	80 kA
Margen de frecuencia	690 MHz - 2,7 GHz
Conexión	7/16 conector / 7/16 clavija

Clase de descargador	M
Tensión máxima permanente DC (U_C )	0 V
Corriente nominal (I_L )	0 A
Potencia máxima de transmisión	1500 W
D1 Corriente de impulso de rayo (10/350) (I_imp )	40 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	80 kA
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Margen de frecuencia	690 MHz - 2,7 GHz
Atenuación de intercalación	≤ 0,1 dB
Atenuación de reflujo	≥ 28 dB
Impedancia característica (Z)	50 Ω
Intermodulación	típ. -160 dBc @ 2*43 dBm
Margen de temperatura de trabajo (T_U )	-40 °C ... +85 °C
Clase de protección	IP 67
Conexión	7/16 conector / 7/16 clavija
Toma de tierra a través de	paso Ø29.5 mm o tornillo de tierra M8
Material de la carcasa	latón, con superficie mejorada con placa de trimetal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21

Product 929148 was added to Notepad.

Go to Notepad

Product 929148 was added to the cart.

Go to Web-Shop

DEHNgate descargador para la conexión coaxial

Details

DGA BNC VC

Part No. 909710 DGA BNC VCD

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909710.wspak

You are not authorized to download DEHN.909710.edz

Product 909710 was added to Notepad.

Product 909710 was added to the cart.

Part No. 909711 DGA BNC VCID

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909711.wspak

You are not authorized to download DEHN.909711.edz

Product 909711 was added to Notepad.

Product 909711 was added to the cart.

DGA TV

Part No. 909703 DGA FF TV

Product 909703 was added to Notepad.

Product 909703 was added to the cart.

Part No. 909704 DGA GF TV

Product 909704 was added to Notepad.

Product 909704 was added to the cart.

Part No. 909705 DGA GFF TV

You are not authorized to download 909705.stp

You are not authorized to download 909705.igs

You are not authorized to download 909705.jt

You are not authorized to download 909705.dwg

You are not authorized to download 909703_909704_909705m_E.dxf

Product 909705 was added to Notepad.

Product 909705 was added to the cart.

DGA FF5 TV

Part No. 909706 DGA FF5 TV

You are not authorized to download 909706.stp

You are not authorized to download 909706.igs

You are not authorized to download 909706.jt

You are not authorized to download 909706.dwg

You are not authorized to download 909706.dxf

You are not authorized to download DEHN.909706.wspak

You are not authorized to download DEHN.909706.edz

Product 909706 was added to Notepad.

Product 909706 was added to the cart.

DGA G

Part No. 929039 DGA G SMA

You are not authorized to download 929039.stp

You are not authorized to download 929039.igs

You are not authorized to download 929039.jt

You are not authorized to download 929039.dwg

You are not authorized to download 929039m_D.dxf

You are not authorized to download DEHN.929039.wspak

You are not authorized to download DEHN.929039.edz

Product 929039 was added to Notepad.

Product 929039 was added to the cart.

Part No. 929042 DGA G BNC

You are not authorized to download 929042.stp

You are not authorized to download 929042.igs

You are not authorized to download 929042.jt

You are not authorized to download 929042.dwg

You are not authorized to download 929042m_D.dxf

You are not authorized to download DEHN.929042.wspak

You are not authorized to download DEHN.929042.edz

Product 929042 was added to Notepad.

Product 929042 was added to the cart.

Part No. 929044 DGA G N

You are not authorized to download 929044.stp

You are not authorized to download 929044.igs

You are not authorized to download 929044.jt

You are not authorized to download 929044.dwg

You are not authorized to download 929044m_D.dxf

You are not authorized to download DEHN.929044.wspak

You are not authorized to download DEHN.929044.edz

Product 929044 was added to Notepad.

Product 929044 was added to the cart.
