Parallelverbinder

Zum Verbinden von zwei Leitern in Parallelanordnung.

Für gleiche Durchmesser mit einer Schraube

2 Products

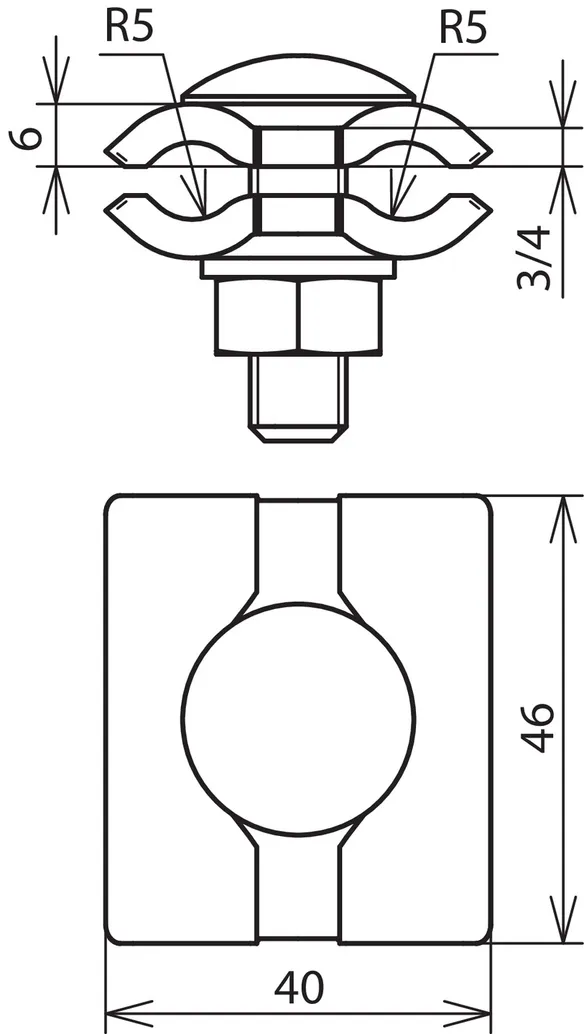

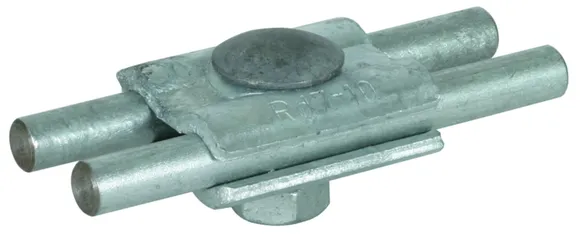

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 7-10 mm
Schraube: M10 x 35 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 FRM10X35 STTZN
Art.-Nr.: 306020
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

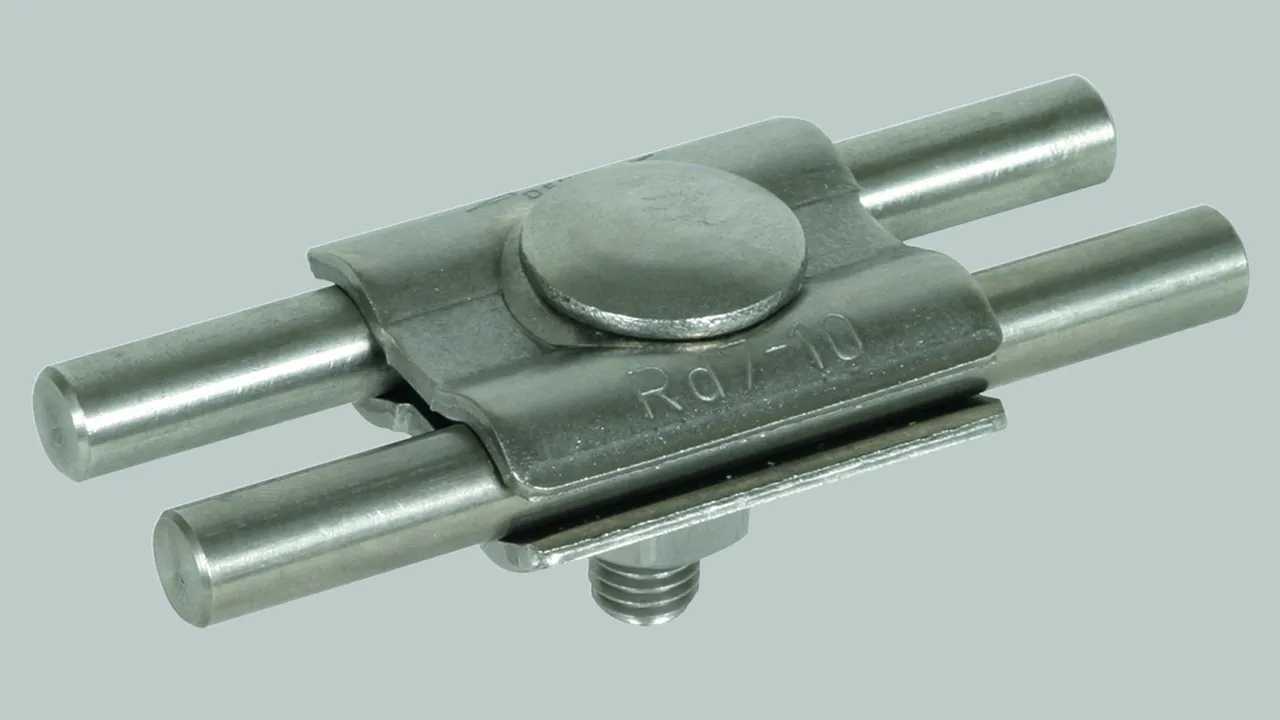

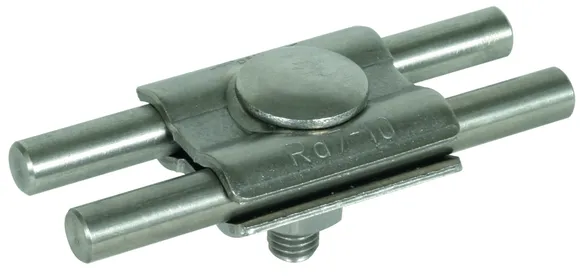

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder mit einer Schraube NIRO (V4A)
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 7-10 mm
Klemmbereich (mehrdrähtig / Seil): 25-120 mm2
Schraube: M10 x 35 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 FRM10X35 V4A
Art.-Nr.: 306029
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	25-120 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	25-120 mm²
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Ausführung	auch für unterirdische Anwendung
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Materialstärke	3 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Für gleiche Durchmesser mit zwei Schrauben

2 Products

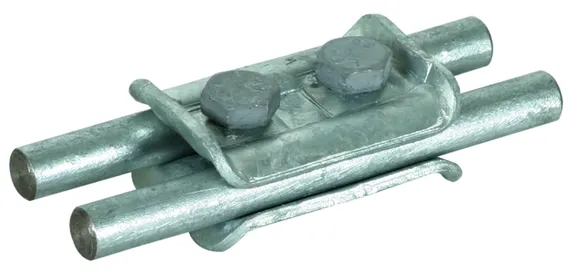

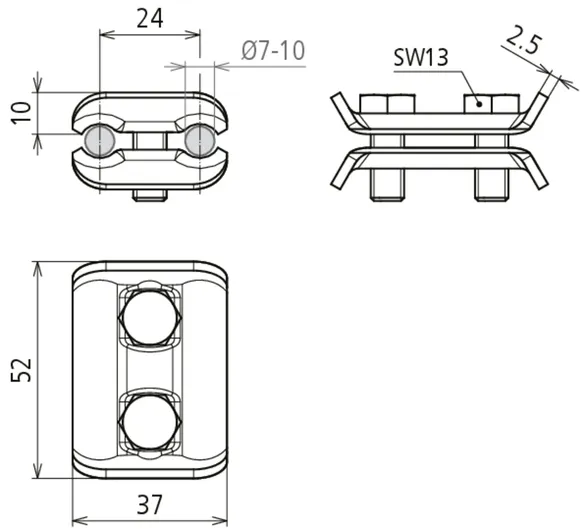

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

Parallelverbinder mit zwei Schrauben St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 7-10 mm
Schraube: M8 x 20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 SKM8X20 STTZN
Art.-Nr.: 307000
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	7-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

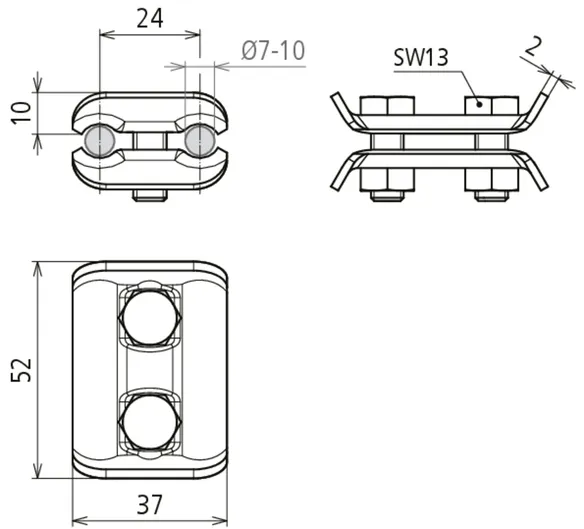

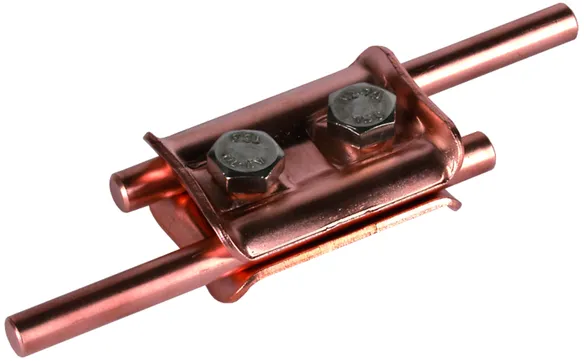

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

Parallelverbinder mit zwei Schrauben Cu
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 7-10 mm
Klemmbereich (mehrdrähtig / Seil): 16-95 mm2
Schraube: M8 x 20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 7.10 SKM8X20 CU
Art.-Nr.: 307007
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	7-10 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Für unterschiedliche Durchmesser mit einer Schraube

2 Products

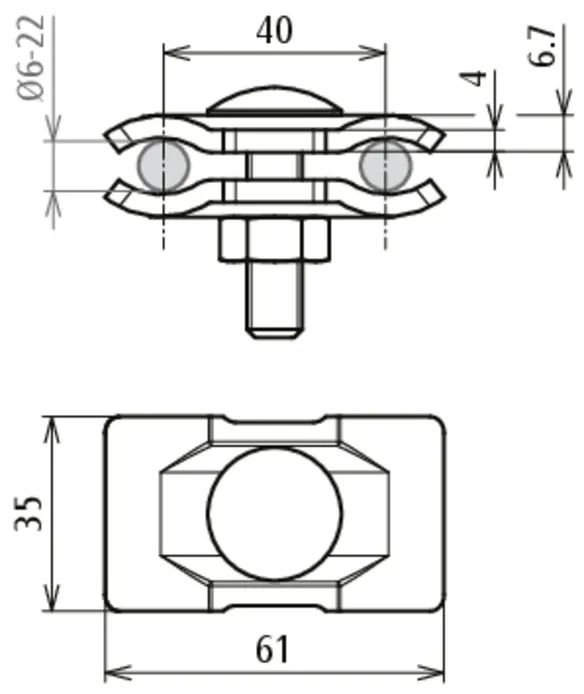

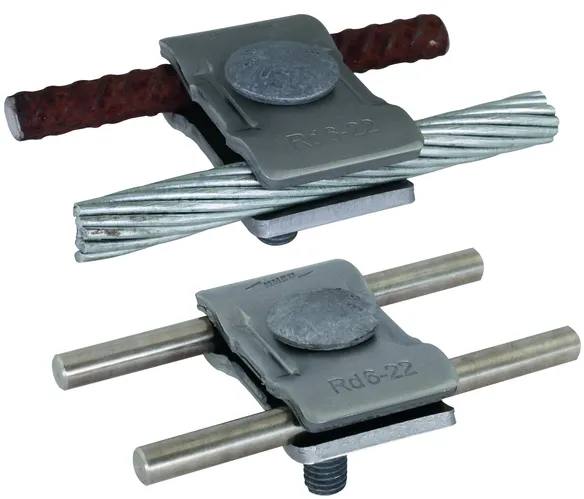

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder mit einer Schraube St/blank
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/blank
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Schraube: M10 x 40 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Art.-Nr.: 306121
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/blank
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/blank
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Schraube	e M10 x 40 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder mit einer Schraube St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 6-22 / 6-22 mm
Schraube: M10 x 40 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Art.-Nr.: 306122
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	6-22 / 6-22 mm
Schraube	e M10 x 40 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Materialstärke	4 mm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

2 Products

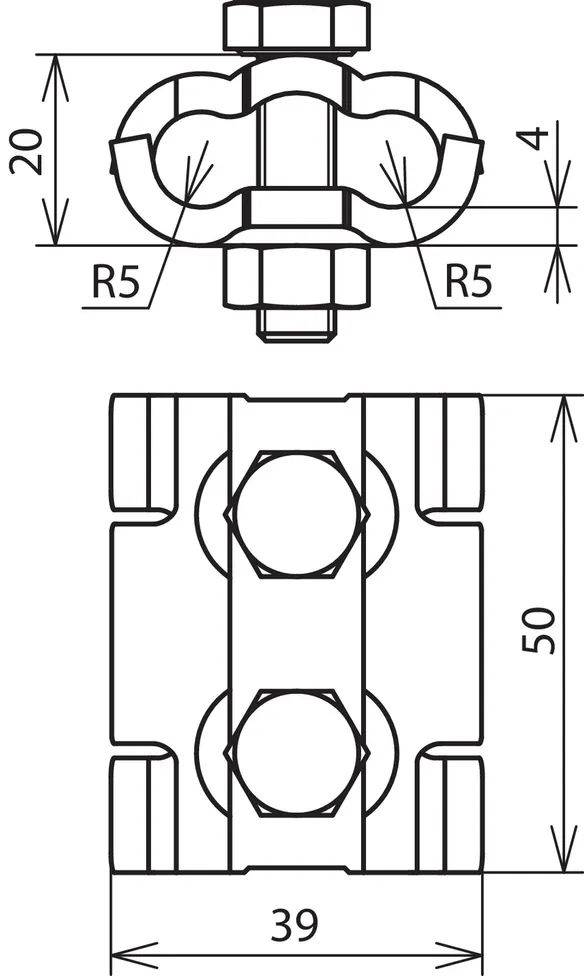

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder für unterschiedliche Durchmesser 4-10mm St/tZn
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 4-10 mm
Schraube: M8 x 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 4.10 SKM8X30 STTZN
Art.-Nr.: 305000
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	4-10 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

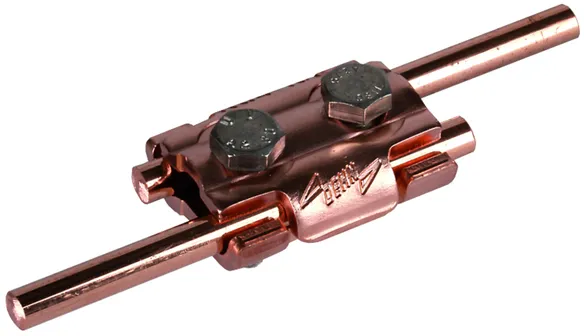

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder für unterschiedliche Durchmesser 4-10mm Cu
Parallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 4-10 mm
Klemmbereich (mehrdrähtig / Seil): 10-70 mm2
Schraube: M8 x 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 4.10 SKM8X30 CU
Art.-Nr.: 305007
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	4-10 mm
Klemmbereich (mehrdrähtig / Seil)	10-70 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	4-10 mm
Klemmbereich (mehrdrähtig / Seil)	10-70 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Für gleiche und unterschiedliche Seildurchmesser klein

Mit Gewinde im Unterteil und Kontermutter M8.
Angegebener Kurzschlussstrom gilt für 70 mm² Cu-Seil.

1 Product

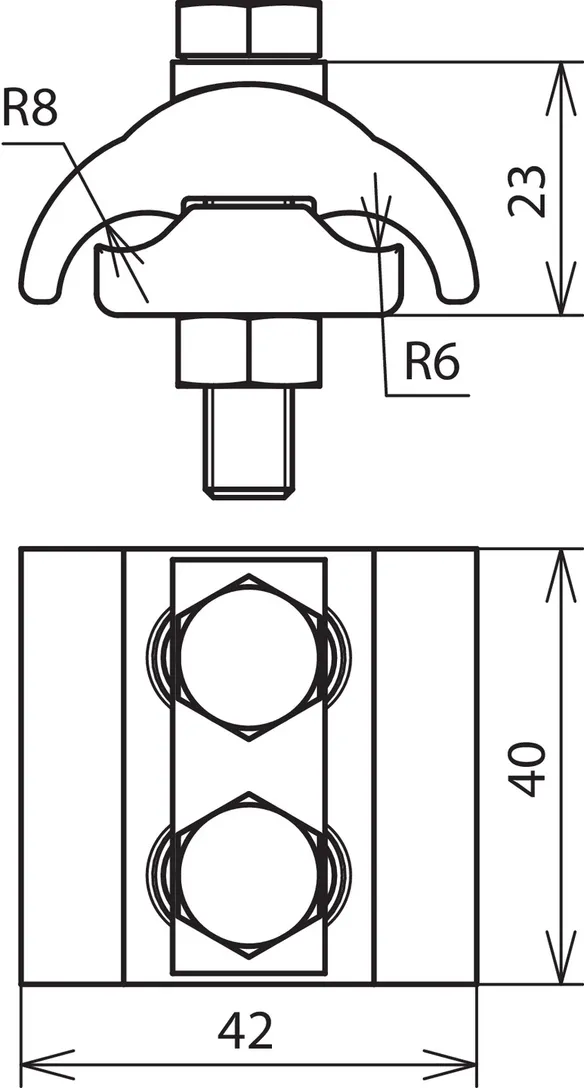

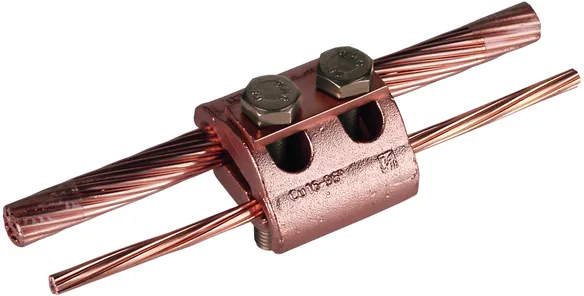

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder für unterschiedliche Seildurchmesser klein Cu
Parallelverbinder zum Verbinden von zwei Leitern oder Seilen in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 5-12,5 mm
Klemmbereich (mehrdrähtig / Seil): 16-95 mm2
Schraube: M8 x 45 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 5.12.5 SKM8X45 CU
Art.-Nr.: 306100
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-12,5 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-12,5 mm
Klemmbereich (mehrdrähtig / Seil)	16-95 mm²
Schraube	di M8 x 45 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Für gleiche und unterschiedliche Seildurchmesser groß

Mit Gewinde im Unterteil und Kontermutter M10.
Angegebener Kurzschlussstrom gilt für 70 mm² Cu-Seil.

1 Product

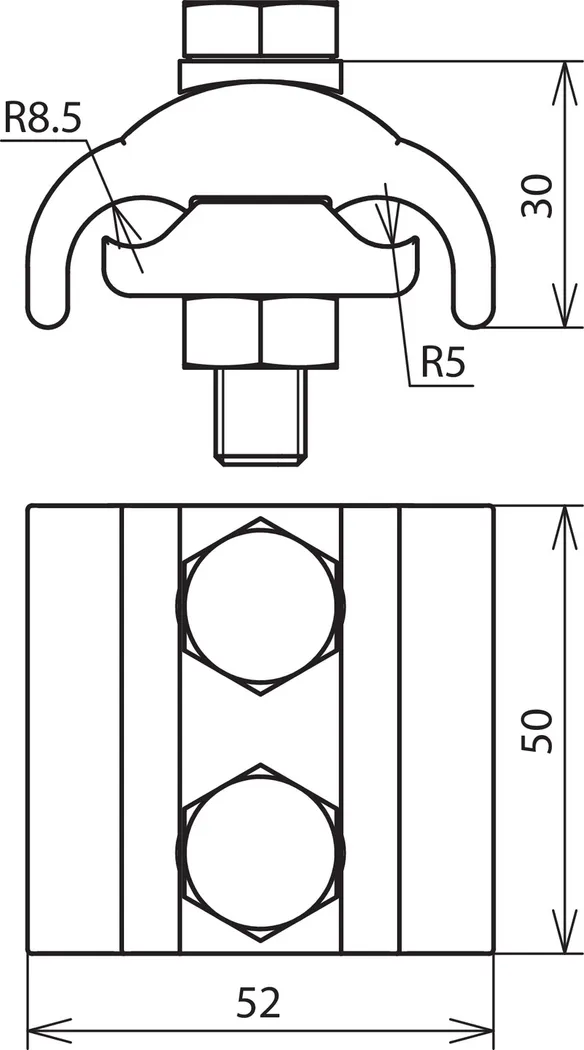

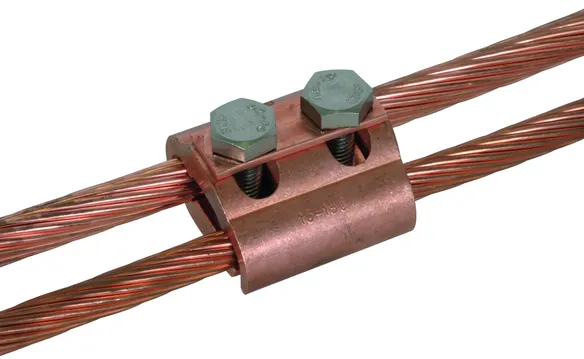

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 Stk.

Images

Open PDF

Additional information

CAD files

Parallelverbinder für unterschiedliche Seildurchmesser groß Cu
Parallelverbinder zum Verbinden von zwei Leitern oder Seilen in Parallelanordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 5-16 mm
Klemmbereich (mehrdrähtig / Seil): 16-150 mm2
Schraube: M10 x 50 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PV 5.16 SKM10X50 CU
Art.-Nr.: 306101
oder gleichwertig.

Certificates

Technical data

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-16 mm
Klemmbereich (mehrdrähtig / Seil)	16-150 mm²
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	5-16 mm
Klemmbereich (mehrdrähtig / Seil)	16-150 mm²
Schraube	di M10 x 50 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Parallelverbinder

Für gleiche Durchmesser mit einer Schraube

Part No. 306020 PV 7.10 FRM10X35 STTZN

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Für gleiche Durchmesser mit zwei Schrauben

Part No. 307000 PV 7.10 SKM8X20 STTZN

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Für unterschiedliche Durchmesser mit einer Schraube

Part No. 306121 PV 6.22 FRM10X40 STBLANK

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

Part No. 305000 PV 4.10 SKM8X30 STTZN

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Für gleiche und unterschiedliche Seildurchmesser klein

Part No. 306100 PV 5.12.5 SKM8X45 CU

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Für gleiche und unterschiedliche Seildurchmesser groß

Part No. 306101 PV 5.16 SKM10X50 CU

Product 306101 was added to Notepad.

Product 306101 was added to the cart.

Parallelverbinder

Für gleiche Durchmesser mit einer Schraube

Part No. 306020 PV 7.10 FRM10X35 STTZN

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306020 was added to Notepad.

Product 306020 was added to the cart.

Part No. 306029 PV 7.10 FRM10X35 V4A

You are not authorized to download 306020.stp

You are not authorized to download 306020.igs

You are not authorized to download 306020.jt

You are not authorized to download 306020.dwg

You are not authorized to download 306020m_D.dxf

Product 306029 was added to Notepad.

Product 306029 was added to the cart.

Für gleiche Durchmesser mit zwei Schrauben

Part No. 307000 PV 7.10 SKM8X20 STTZN

You are not authorized to download 307000m_D.dxf

Product 307000 was added to Notepad.

Product 307000 was added to the cart.

Part No. 307007 PV 7.10 SKM8X20 CU

You are not authorized to download 307007m_D.dxf

Product 307007 was added to Notepad.

Product 307007 was added to the cart.

Für unterschiedliche Durchmesser mit einer Schraube

Part No. 306121 PV 6.22 FRM10X40 STBLANK

You are not authorized to download 306121.stp

You are not authorized to download 306121.igs

You are not authorized to download 306121.jt

You are not authorized to download 306121.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306121 was added to Notepad.

Product 306121 was added to the cart.

Part No. 306122 PV 6.22 FRM10X40 STTZN

You are not authorized to download 306122.stp

You are not authorized to download 306122.igs

You are not authorized to download 306122.jt

You are not authorized to download 306122.dwg

You are not authorized to download 306121_306122m_D.dxf

Product 306122 was added to Notepad.

Product 306122 was added to the cart.

Für unterschiedliche Durchmesser 4-10 mm mit zwei Schrauben

Part No. 305000 PV 4.10 SKM8X30 STTZN

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305000 was added to Notepad.

Product 305000 was added to the cart.

Part No. 305007 PV 4.10 SKM8X30 CU

You are not authorized to download 305000.stp

You are not authorized to download 305000.igs

You are not authorized to download 305000.jt

You are not authorized to download 305000.dwg

You are not authorized to download 305000m_D.dxf

Product 305007 was added to Notepad.

Product 305007 was added to the cart.

Für gleiche und unterschiedliche Seildurchmesser klein

Part No. 306100 PV 5.12.5 SKM8X45 CU

You are not authorized to download 306100.stp

You are not authorized to download 306100.igs

You are not authorized to download 306100.jt

You are not authorized to download 306100.dwg

You are not authorized to download 306100m_D.dxf

Product 306100 was added to Notepad.

Product 306100 was added to the cart.

Für gleiche und unterschiedliche Seildurchmesser groß

Part No. 306101 PV 5.16 SKM10X50 CU

You are not authorized to download 306101.stp

You are not authorized to download 306101.igs

You are not authorized to download 306101.jt

You are not authorized to download 306101.dwg

You are not authorized to download 306101m_D.dxf

Product 306101 was added to Notepad.

Product 306101 was added to the cart.
