DEHNgate – Ableiter für koaxialen Anschluss

Universelle Überspannungs- und Kombi-Ableiter
Höchstes Ableitvermögen für koaxiale Systeme
Niedriger Schutzpegel auch für Endgeräteschutz geeignet
Extrem langzeitbeständige Kontaktmaterialien

Details

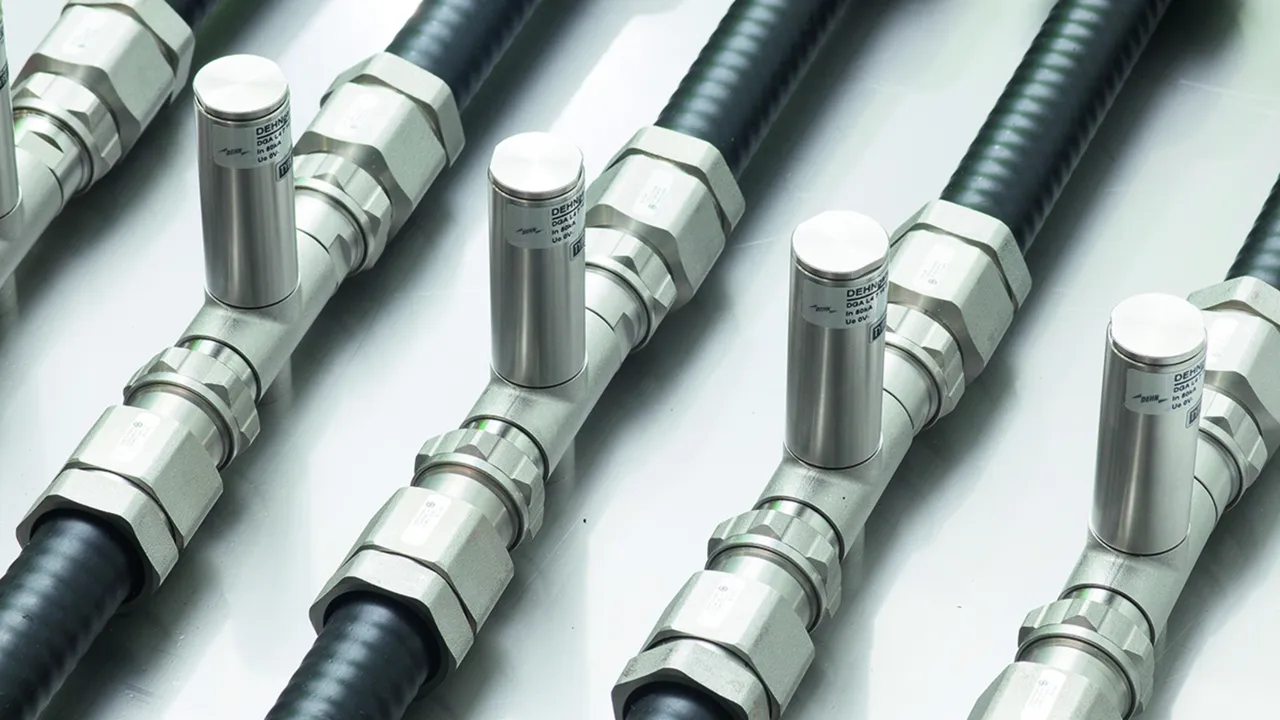

Koaxialableiter mit auswechselbarer Gaskapsel.

lorem ipsum — Koaxialableiter mit auswechselbarer Gaskapsel.

Wartungsfreie Lambda/4-Technik zum Schutz von HF-Anwendungen (z. B. LTE).

Überspannungs-Ableiter für SAT- und BK-Anlagen.

DGA BNC VC

Platzsparender Überspannungs-Ableiter mit BNC-Buchsenanschluss für die Tragschienenmontage zum Schutz von Video- und Kamerasystemen. Je nach Typ mit direkter (VCD) oder indirekter Schirmanbindung (VCID) zum Vermeiden von Brummschleifen.

2 Products

Part No. 909710 DGA BNC VCD

GTIN 4013364118942, Customs tariff No. (EU): 85366910, Gross weight: 126.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter mit BNC-Buchsenanschluss DEHNgate DGA BNC VCD
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNgate, geprüft nach EN 61643-21
zum Schutz von Video-Systemen
oder Arcnet-Computersystemen
mit koaxialen BNC-Buchsen-Anschluss.
Schirm immer direkt geerdet.
Höchste Dauerspannung DC: 6,4 V
D1 Blitzstoßstrom (10/350 µs): 1 kA
Frequenzbereich: 0-300 MHz

Fabrikat: DEHN
Typ: DGA BNC VCD
Art.-Nr.: 909710
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	5 kA
Frequenzbereich	0-300 MHz
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Zulassungen	CSA, UL

Ableiterklasse	T
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	5 kA
Schutzpegel Ad-Schirm bei I_nC2 (U_P )	≤ 35 V
Schutzpegel Ad-Schirm bei 1 kV/µs C3 (U_P )	≤ 13 V
Frequenzbereich	0-300 MHz
Einfügungsdämpfung bei 160 MHz	≤ 0,4 dB
Einfügungsdämpfung bei 300 MHz	≤ 3 dB
Rückflussdämpfung bei 130 MHz	≥ 20 dB
Rückflussdämpfung bei 300 MHz	≥ 8 dB
Wellenwiderstand (Z)	50 Ohm
Serienimpedanz pro Ader	4,7 Ohm
Kapazität Ad-Schirm (C)	≤ 25 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 10
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Zinkdruckguss
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL

Product 909710 was added to Notepad.

Go to Notepad

Product 909710 was added to the cart.

Go to Web-Shop

Part No. 909711 DGA BNC VCID

GTIN 4013364118980, Customs tariff No. (EU): 85366910, Gross weight: 127.50 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter mit BNC-Buchsenanschluss DEHNgate DGA BNC VCID
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNgate, geprüft nach EN 61643-21
zum Schutz von Video-Systemen
oder Arcnet-Computersystemen
mit koaxialen BNC-Buchsen-Anschluss.
Schirm immer indirekt geerdet zum
Vermeiden von Brummschleifen.
Höchste Dauerspannung DC: 6,4 V
D1 Blitzstoßstrom (10/350 µs): 1 kA
Frequenzbereich: 0-300 MHz

Fabrikat: DEHN
Typ: DGA BNC VCID
Art.-Nr.: 909711
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	5 kA
Frequenzbereich	0-300 MHz
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Zulassungen	CSA, UL

Ableiterklasse	T
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	6,4 V
Nennstrom (I_L )	0,1 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Schirm (I_n )	5 kA
Schutzpegel Ad-Schirm bei I_nC2 (U_P )	≤ 35 V
Schutzpegel Schirm-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Schirm bei 1 kV/µs C3 (U_P )	≤ 13 V
Schutzpegel Schirm-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Frequenzbereich	0-300 MHz
Einfügungsdämpfung bei 160 MHz	≤ 0,4 dB
Einfügungsdämpfung bei 300 MHz	≤ 3 dB
Rückflussdämpfung bei 130 MHz	≥ 20 dB
Rückflussdämpfung bei 300 MHz	≥ 10 dB
Wellenwiderstand (Z)	50 Ohm
Serienimpedanz pro Ader	4,7 Ohm
Kapazität Ad-Schirm (C)	≤ 25 pF
Kapazität Schirm-PG (C)	≤ 20 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 10
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	BNC Buchse / BNC Buchse
Erdung über	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Zinkdruckguss
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	CSA, UL

Product 909711 was added to Notepad.

Go to Notepad

Product 909711 was added to the cart.

Go to Web-Shop

DGA TV

DGA ... TV sind fernspeisetaugliche Ableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen. Die Ableiter entsprechen den erhöhten Schirmungsanforderungen der Klasse A nach EN 50083-2. Geeignet für die platzsparende Installation in allen gängigen TV- und SAT-Anwendungen sind die Ableiter verfügbar als Blitzstrom-Ableiter sowie als Überspannungs-Ableiter oder Kombi-Ableiterset mit integriertem Messausgang zur Anlagenüberprüfung.

3 Products

Part No. 909703 DGA FF TV

GTIN 4013364085664, Customs tariff No. (EU): 85363010, Gross weight: 233.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter DEHNgate DGA FF TV
Überspannungs-Ableiter
der Ableiterklasse Type 3 / P1
DEHNgate mit integriertem
Mess-/ Prüfausgang für
koaxiale 75 Ohm TV- und SAT-
Systeme, geprüft nach EN 61643-21.
Energetisch koordiniert zu Blitzstrom-
Ableiter DGA GF TV, Fernspeisetauglich. Inklusive
Wandmontage-Adapter und zwei
F-Connectoren. Klasse A-Produkt.
Höchste Dauerspannung DC: 24 V
D1 Blitzstoßstrom (10/350 µs): 0,2 kA
C2 Nennableitstoßstrom (8/20 µs): 1,5 kA
Frequenzbereich: DC / 5-3000 MHz

Fabrikat: DEHN
Typ: DGA FF TV
Art.-Nr.: 909703
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	{
Höchste Dauerspannung DC (U_C )	24 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	0,2 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	1,5 kA
Frequenzbereich	DC / 5-3000 MHz
Anschluss Eingang / Ausgang	F Buchse / F Buchse

Ableiterklasse	{
Höchste Dauerspannung DC (U_C )	24 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	0,2 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	1,5 kA
Schutzpegel bei I_impD1 (U_P )	≤ 230 V
Schutzpegel bei I_nC2 (U_P )	≤ 300 V
Schutzpegel bei 1 kV/µs C3 (U_P )	≤ 60 V
Frequenzbereich	DC / 5-3000 MHz
Einfügungsdämpfung 5-862 MHz typ.	1,2 dB
Einfügungsdämpfung 862-2400 MHz typ.	1,4 dB
Einfügungsdämpfung 2400-3000 MHz typ.	2 dB
Rückflussdämpfung	≥ 14 dB
Rückflussdämpfung (47-2400 MHz)	≥ 18 dB (-1,5 dB/Oktave)
Rückflussdämpfung Prüfbuchse (5-47 MHz)	≥ 18 dB
Prüfbuchse Anschlussdämpfung	20 dB
Schirmdämpfung 5-300 MHz	≥ 85 dB
Schirmdämpfung 300-470 MHz	≥ 80 dB
Schirmdämpfung 470-1000 MHz	≥ 75 dB
Schirmdämpfung 1000-2400 MHz	≥ 55 dB
Wellenwiderstand (Z)	75 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (bei angeschlossenen Leitungen)	IP 30
Montage auf	35 mm Hutschiene nach EN 60715 oder Wandmontage
Anschluss Eingang / Ausgang	F Buchse / F Buchse
Erdung über	Hutschiene oder Schraubanschluss
Gehäusewerkstoff	Metall
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zubehör	2x F-Stecker

Product 909703 was added to Notepad.

Go to Notepad

Product 909703 was added to the cart.

Go to Web-Shop

Part No. 909704 DGA GF TV

GTIN 4013364105690, Customs tariff No. (EU): 85363010, Gross weight: 85.50 g, PU: 1.00 Stk.

Images

Additional information

Blitzstrom-Ableiter DEHNgate DGA GF TV
Blitzstrom-Ableiter
der Ableiterklasse Type 1
DEHNgate für koaxiale 75 Ohm
TV- und SAT-Systeme,
geprüft nach EN 61643-21.
Energetisch koordiniert zu Über-
spannungs-Ableiter DGA FF TV,
fernspeisetauglich, Erdung über
Erdungsblock. Inklusive Erdungsblock
und zwei F-Connectoren.
Klasse A-Produkt.
Höchste Dauerspannung DC: 60 V
D1 Blitzstoßstrom (10/350 µs): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs): 10 kA
Frequenzbereich: 0-2400 MHz

Fabrikat: DEHN
Typ: DGA GF TV
Art.-Nr.: 909704
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	H
Höchste Dauerspannung DC (U_C )	60 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Frequenzbereich	0-2400 MHz
Anschluss Eingang / Ausgang	F Buchse / F Stecker

Ableiterklasse	H
Höchste Dauerspannung DC (U_C )	60 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel bei I_impD1 (U_P )	≤ 700 V
Schutzpegel bei I_nC2 (U_P )	≤ 700 V
Schutzpegel bei 1 kV/µs C3 (U_P )	≤ 600 V
Frequenzbereich	0-2400 MHz
Einfügungsdämpfung	0,5 dB
Rückflussdämpfung	≥ 18 dB (-1,5 dB/Oktave)
Schirmdämpfung 5-300 MHz	≥ 85 dB
Schirmdämpfung 300-470 MHz	≥ 80 dB
Schirmdämpfung 470-1000 MHz	≥ 75 dB
Schirmdämpfung 1000-2400 MHz	≥ 55 dB
Wellenwiderstand (Z)	75 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (bei angeschlossenen Leitungen)	IP 30
Montage auf	Erdungsklemmblock
Anschluss Eingang / Ausgang	F Buchse / F Stecker
Erdung über	Erdungsklemmblock mit Schraubanschluss
Gehäusewerkstoff	Metall
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zubehör	Erdungsklemmblock und 2x F-Stecker

Product 909704 was added to Notepad.

Go to Notepad

Product 909704 was added to the cart.

Go to Web-Shop

Part No. 909705 DGA GFF TV

GTIN 4013364105706, Customs tariff No. (EU): 85363010, Gross weight: 282.70 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter DEHNgate DGA GFF TV
Kombi-Ableiter
der Ableiterklasse Type 1 / P1
DEHNgate, mit integriertem
Mess-/ Prüfausgang für
koaxiale 75 Ohm TV- und SAT-
Systeme, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22. Fernspeisetauglich.
Inklusive Wandmontage-Adapter und zwei
F-Connectoren. Klasse A Produkt.
Höchste Dauerspannung DC: 24 V
D1 Blitzstoßstrom (10/350 µs): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs): 10 kA
Frequenzbereich: DC / 5-2400 MHz

Fabrikat: DEHN
Typ: DGA GFF TV
Art.-Nr.: 909705
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	H{
Höchste Dauerspannung DC (U_C )	24 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Frequenzbereich	DC / 5-2400 MHz
Anschluss Eingang / Ausgang	F Buchse / F Buchse

Ableiterklasse	H{
Höchste Dauerspannung DC (U_C )	24 V
Nennstrom (I_L )	2 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel bei I_impD1 (U_P )	≤ 230 V
Schutzpegel bei I_nC2 (U_P )	≤ 300 V
Schutzpegel bei 1 kV/µs C3 (U_P )	≤ 60 V
Frequenzbereich	DC / 5-2400 MHz
Einfügungsdämpfung 5-862 MHz typ.	1,7 dB
Einfügungsdämpfung 862-2400 MHz typ.	1,9 dB
Rückflussdämpfung (5-8 MHz)	≥ 10 dB
Rückflussdämpfung (8-47 MHz)	≥ 14 dB
Rückflussdämpfung (47-2400 MHz)	≥ 18 dB (-1,5 dB/Oktave)
Rückflussdämpfung Prüfbuchse (5-47 MHz)	≥ 18 dB
Prüfbuchse Anschlussdämpfung	20 dB
Schirmdämpfung 5-300 MHz	≥ 85 dB
Schirmdämpfung 300-470 MHz	≥ 80 dB
Schirmdämpfung 470-1000 MHz	≥ 75 dB
Schirmdämpfung 1000-2400 MHz	≥ 55 dB
Wellenwiderstand (Z)	75 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart (bei angeschlossenen Leitungen)	IP 30
Montage auf	35 mm Hutschiene nach EN 60715 oder Wandmontage
Anschluss Eingang / Ausgang	F Buchse / F Buchse
Erdung über	Hutschiene oder Schraubanschluss
Gehäusewerkstoff	Metall
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zubehör	2x F-Stecker

Product 909705 was added to Notepad.

Go to Notepad

Product 909705 was added to the cart.

Go to Web-Shop

DGA FF5 TV

Fünffach-Überspannungs-Ableiter für 75 Ohm Antennensysteme. Spezielle Bauform für SAT-Antennenverteiler und Multischalter. Der Ableiter entspricht den Schirmungsanforderungen der Klasse A nach EN 50083-2.
Im Lieferumfang enthalten sind Befestigungsmaterial und PA-Leitung.

1 Product

Part No. 909706 DGA FF5 TV

GTIN 4013364362437, Customs tariff No. (EU): 85363010, Gross weight: 284.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNgate DGA FF5 TV
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
Fünfkanaliger DEHNgate für
koaxiale 75 Ohm TV- und SAT-
Systeme, geprüft nach EN 61643-21
Montagezubehör inklusive
Anschluss für den Potentialausgleich außen am Gehäuse
Klasse A-Produkt
Höchste Dauerspannung DC: 20 V
D1 Blitzstoßstrom (10/350 µs): 0,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt: 2,5 kA
C2 Nennableitstoßstrom (8/20 µs): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Frequenzbereich: 47-2200 MHz

Fabrikat: DEHN
Typ: DGA FF5 TV
Art.-Nr.: 909706
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	20 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	0,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Frequenzbereich	47-2200 MHz
Anschluss Eingang / Ausgang	F Buchse / F Buchse

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	20 V
Nennstrom (I_L )	0,4 A
D1 Blitzstoßstrom (10/350 µs) (I_imp )	0,5 kA
D1 Blitzstoßstrom (10/350 µs) gesamt (I_imp )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel bei I_nC2 (U_P )	≤ 500 V
Schutzpegel bei 1 kV/µs C3 (U_P )	≤ 120 V
Frequenzbereich	47-2200 MHz
Einfügungsdämpfung 5-2200 MHz typ.	≤ 1 dB
Einfügungsdämpfung 5-2400 MHz typ.	≤ 3 dB
Nahnebensprechdämpfung 5-2400 MHz typ.	≥ 40 dB
Wellenwiderstand (Z)	75 Ohm
Betriebstemperaturbereich (T_U )	-25 °C ... +55 °C
Schutzart	IP 40
Montage	Wandmontage
Anschluss Eingang / Ausgang	F Buchse / F Buchse
Erdung über	Gehäuse
Gehäusewerkstoff	Metall
Farbe	silber
Prüfnormen	IEC 61643-21 / EN 61643-21
Zubehör	Befestigungsschrauben, Dübel, PA-Leitung

Product 909706 was added to Notepad.

Go to Notepad

Product 909706 was added to the cart.

Go to Web-Shop

DGA G

Fernspeisetauglicher Überspannungs-Ableiter mit integriertem Gasentladungsableiter. Speziell zugeschnitten auf die Einsatzgebiete in Wireless-Applikationen für Geräte- und Antennen-Schnittstellen in koaxialer Anschlusstechnik.
Erhältlich mit SMA-, BNC-, oder N-Anschluss für Durchführungsmontage.

3 Products

Part No. 929039 DGA G SMA

GTIN 4013364135185, Customs tariff No. (EU): 85366910, Gross weight: 24.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNgate DGA G SMA
Überspannungs-Ableiter
der Ableiterklasse Type 2
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, Erdung über
Durchführung, fest integrierter
koaxialer Gasentladungsableiter
Höchste Dauerspannung DC: 135 V
D1 Blitzstoßstrom (10/350 µs): 1 kA
C2 Nennableitstoßstrom (8/20 µs): 5 kA
Frequenzbereich: 0-5,8 GHz

Fabrikat: DEHN
Typ: DGA G SMA
Art.-Nr.: 929039
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	2 A
Max. Übertragungsleistung	60 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Frequenzbereich	0-5,8 GHz
Anschluss	SMA Buchse / SMA Stecker

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	2 A
Max. Übertragungsleistung	60 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel bei I_nC2 (U_P )	≤ 700 V
Frequenzbereich	0-5,8 GHz
Einfügungsdämpfung	≤ 0,2 dB
Rückflussdämpfung (DC - 3 GHz)	≥ 20 dB
Rückflussdämpfung (3-5,8 GHz)	≥ 18 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart (bei angeschlossenen Leitungen)	IP 65
Anschluss	SMA Buchse / SMA Stecker
Erdung über	Durchführung Ø11,2 mm
Gehäusewerkstoff	Messing, vergoldet
Farbe	gold
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929039 was added to Notepad.

Go to Notepad

Product 929039 was added to the cart.

Go to Web-Shop

Part No. 929042 DGA G BNC

GTIN 4013364091030, Customs tariff No. (EU): 85366910, Gross weight: 39.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNgate DGA G BNC
Überspannungs-Ableiter
der Ableiterklasse Type 2
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, Erdung über
Durchführung, fest integrierter
koaxialer Gasentladungsableiter
Höchste Dauerspannung DC: 135 V
D1 Blitzstoßstrom (10/350 µs): 1 kA
C2 Nennableitstoßstrom (8/20 µs): 5 kA
Frequenzbereich: 0-4 GHz

Fabrikat: DEHN
Typ: DGA G BNC
Art.-Nr.: 929042
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	3,5 A
Max. Übertragungsleistung	25 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Frequenzbereich	0-4 GHz
Anschluss	BNC Buchse / BNC Stecker

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	3,5 A
Max. Übertragungsleistung	25 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel bei I_nC2 (U_P )	≤ 650 V
Frequenzbereich	0-4 GHz
Einfügungsdämpfung	≤ 0,2 dB
Rückflussdämpfung (DC - 3 GHz)	≥ 20 dB
Rückflussdämpfung (3-4 GHz)	≥ 20 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart (bei angeschlossenen Leitungen)	IP 20
Anschluss	BNC Buchse / BNC Stecker
Erdung über	Durchführung Ø12,9 mm
Gehäusewerkstoff	Messing, vergoldet
Farbe	gold
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929042 was added to Notepad.

Go to Notepad

Product 929042 was added to the cart.

Go to Web-Shop

Part No. 929044 DGA G N

GTIN 4013364091054, Customs tariff No. (EU): 85366910, Gross weight: 86.30 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNgate DGA G N
Überspannungs-Ableiter
der Ableiterklasse Type 2
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, Erdung über
Durchführung, fest integrierter
koaxialer Gasentladungsableiter
Höchste Dauerspannung DC: 135 V
D1 Blitzstoßstrom (10/350 µs): 1 kA
C2 Nennableitstoßstrom (8/20 µs): 5 kA
Frequenzbereich: 0-5,8 GHz

Fabrikat: DEHN
Typ: DGA G N
Art.-Nr.: 929044
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	6 A
Max. Übertragungsleistung	60 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Frequenzbereich	0-5,8 GHz
Anschluss	N Buchse / N Stecker

Ableiterklasse	B
Höchste Dauerspannung DC (U_C )	135 V
Nennstrom (I_L )	6 A
Max. Übertragungsleistung	60 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel bei I_nC2 (U_P )	≤ 650 V
Frequenzbereich	0-5,8 GHz
Einfügungsdämpfung	≤ 0,2 dB
Rückflussdämpfung (DC - 5,6 GHz)	≥ 20 dB
Rückflussdämpfung (5,6-5,8 GHz)	≥ 18,5 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart (bei angeschlossenen Leitungen)	IP 65
Anschluss	N Buchse / N Stecker
Erdung über	Durchführung Ø16,2 mm
Gehäusewerkstoff	Messing, vergoldet
Farbe	gold
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929044 was added to Notepad.

Go to Notepad

Product 929044 was added to the cart.

Go to Web-Shop

DGA AG

Fernspeisetauglicher Ableiter mit auswechselbarem Gasentladungsableiter. Exzellentes HF-Langzeitverhalten wegen minimalem Kontaktabbrand durch großflächige Kontaktierung des Gasentladungsableiters.

2 Products

Part No. 929043 DGA AG BNC

GTIN 4013364091047, Customs tariff No. (EU): 85366910, Gross weight: 89.60 g, PU: 1.00 Stk.

Images

Additional information

Blitzstrom-Ableiter DEHNgate DGA AG BNC
Blitzstrom-Ableiter
der Ableiterklasse Type 1
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, Erdung über
Durchführung, Führungskäfig für
austauschbaren Gasentladungsableiter
Höchste Dauerspannung DC: 180 V
D1 Blitzstoßstrom (10/350 µs): 5 kA
C2 Nennableitstoßstrom (8/20 µs): 20 kA
Frequenzbereich: 0-1 GHz

Fabrikat: DEHN
Typ: DGA AG BNC
Art.-Nr.: 929043
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	3,5 A
Max. Übertragungsleistung	150 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Frequenzbereich	0-1 GHz
Anschluss	BNC Buchse / BNC Stecker

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	3,5 A
Max. Übertragungsleistung	150 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Schutzpegel bei I_nC2 (U_P )	≤ 850 V
Frequenzbereich	0-1 GHz
Einfügungsdämpfung	< 0,1 dB
Rückflussdämpfung	≥ 19 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart	IP 20
Anschluss	BNC Buchse / BNC Stecker
Erdung über	Durchführung Ø 16,1 mm
Gehäusewerkstoff	Messing, oberflächenveredelt mit Trimetallplating
Farbe	blank
Auswechselbarer Gasableiter	ja
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929043 was added to Notepad.

Go to Notepad

Product 929043 was added to the cart.

Go to Web-Shop

Part No. 929045 DGA AG N

GTIN 4013364091061, Customs tariff No. (EU): 85366910, Gross weight: 266.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Blitzstrom-Ableiter DEHNgate DGA AG N
Blitzstrom-Ableiter
der Ableiterklasse Type 1
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, Erdung über
Durchführung oder Erdungsschraube,
Führungskäfig für austauschbaren
Gasentladungsableiter
Höchste Dauerspannung DC: 180 V
D1 Blitzstoßstrom (10/350 µs): 5 kA
C2 Nennableitstoßstrom (8/20 µs): 20 kA
Frequenzbereich: 0-2,5 GHz

Fabrikat: DEHN
Typ: DGA AG N
Art.-Nr.: 929045
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	6 A
Max. Übertragungsleistung	150 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Frequenzbereich	0-2,5 GHz
Anschluss	N Buchse / N Stecker

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	180 V
Nennstrom (I_L )	6 A
Max. Übertragungsleistung	150 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Schutzpegel bei I_nC2 (U_P )	≤ 850 V
Frequenzbereich	0-2,5 GHz
Einfügungsdämpfung	< 0,2 dB
Rückflussdämpfung	≥ 20 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart	IP 65
Anschluss	N Buchse / N Stecker
Erdung über	Durchführung Ø 16,1 mm oder Erdungsschraube
Gehäusewerkstoff	Messing, oberflächenveredelt mit Trimetallplating
Farbe	blank
Auswechselbarer Gasableiter	ja
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929045 was added to Notepad.

Go to Notepad

Product 929045 was added to the cart.

Go to Web-Shop

DGA LG

Fernspeisetauglicher Ableiter in kombinierter Funkenstrecken-Lambda/4-Technik für Mehrfrequenzanwendungen (Multicarriersysteme), da minimale passive Intermodulation. Besonders breitbandig für alle 4+3G- und LTE-Dienste.

1 Product

Part No. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Customs tariff No. (EU): 85366910, Gross weight: 493.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Blitzstrom-Ableiter DEHNgate DGA LG 7 16 MFA
Blitzstrom-Ableiter
der Ableiterklasse Type 1
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Fernspeisetauglich, aufgebaut in
wartungsfreier Lambda/4-Technik
speziell für Multi-Carrier-Anwendungen,
für 3+4G- und LTE-Dienste.
Höchste Dauerspannung DC: 65 V
D1 Blitzstoßstrom (10/350 µs): 5 kA
C2 Nennableitstoßstrom (8/20 µs): 20 kA
Frequenzbereich: 690 MHz - 2,7 GHz

Fabrikat: DEHN
Typ: DGA LG 7 16 MFA
Art.-Nr.: 929146
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	65 V
Nennstrom (I_L )	13 A
Max. Übertragungsleistung	1500 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Frequenzbereich	690 MHz - 2,7 GHz
Anschluss	7/16 Buchse / 7/16 Stecker

Ableiterklasse	A
Höchste Dauerspannung DC (U_C )	65 V
Nennstrom (I_L )	13 A
Max. Übertragungsleistung	1500 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Schutzpegel bei I_nC2 (U_P )	≤ 800 V
Frequenzbereich	690 MHz - 2,7 GHz
Einfügungsdämpfung	≤ 0,1 dB
Rückflussdämpfung	≥ 28 dB
Wellenwiderstand (Z)	50 Ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart	IP 67
Anschluss	7/16 Buchse / 7/16 Stecker
Erdung über	Durchführung Ø29,5 mm oder Erdungsschraube M8
Gehäusewerkstoff	Messing, oberflächenveredelt mit Trimetallplating
Farbe	blank
Auswechselbarer Gasableiter	ja
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929146 was added to Notepad.

Go to Notepad

Product 929146 was added to the cart.

Go to Web-Shop

DGA L4

Kombi-Ableiter in wartungsfreier Lambda/4-Technik für Mehrfrequenzanwendungen (Multicarriersysteme). Die Ableiter können auch hohe Blitzteilströme ableiten. Keine Fernspeisung möglich, da der Ableiter für niederfrequente Signale einen galvanischen Kurzschluss darstellt. Besonders breitbandig für alle 4+3G- und LTE-Dienste.

2 Products

Part No. 929047 DGA L4 7 16 S

GTIN 4013364091085, Customs tariff No. (EU): 85366910, Gross weight: 467.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Kombi-Ableiter DEHNgate DGA L4 7 16 S
Kombi-Ableiter
der Ableiterklasse Type 1 / P1
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Aufgebaut in wartungsfreier
Lambda/4-Technik mit sehr geringer
Intermodulationsdämpfung. Langzeit-
beständig durch CuBe-Buchse und
nickelfreier 3-Metallbeschichtung.
Erdung über Erdungsschraube.
Höchste Dauerspannung DC: 0 V
D1 Blitzstoßstrom (10/350 µs): 25 kA
C2 Nennableitstoßstrom (8/20 µs): 50 kA
Frequenzbereich: 380-512 MHz

Fabrikat: DEHN
Typ: DGA L4 7 16 S
Art.-Nr.: 929047
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	0 V
Nennstrom (I_L )	0 A
Max. Übertragungsleistung	3000 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	50 kA
Frequenzbereich	380-512 MHz
Anschluss	7/16 Buchse / 7/16 Stecker

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	0 V
Nennstrom (I_L )	0 A
Max. Übertragungsleistung	3000 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	50 kA
Schutzpegel bei I_nC2 (U_P )	≤ 130 V
Frequenzbereich	380-512 MHz
Einfügungsdämpfung	< 0,1 dB
Rückflussdämpfung	≥ 20 dB
Wellenwiderstand (Z)	50 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart	IP 65
Anschluss	7/16 Buchse / 7/16 Stecker
Erdung über	Erdungsschraube
Gehäusewerkstoff	Messing, oberflächenveredelt mit Trimetallplating
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929047 was added to Notepad.

Go to Notepad

Product 929047 was added to the cart.

Go to Web-Shop

Part No. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Customs tariff No. (EU): 85366910, Gross weight: 476.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Kombi-Ableiter DEHNgate DGA L4 7 16 MFA
Kombi-Ableiter
der Ableiterklasse Type 1 / P1
DEHNgate, für koaxiale
50 Ohm Antennensysteme,
geprüft nach EN 61643-21.
Aufgebaut in wartungsfreier
Lambda/4-Technik speziell für
Multi-Carrier-Anwendungen,
mit minimaler passiver Intermodulation.
Besonders breitbandig für alle
3+4G- und LTE-Dienste
Erdung über Durchführung
oder Erdungsschraube.
Höchste Dauerspannung DC: 0 V
D1 Blitzstoßstrom (10/350 µs): 40 kA
C2 Nennableitstoßstrom (8/20 µs): 80 kA
Frequenzbereich: 690 MHz - 2,7 GHz

Fabrikat: DEHN
Typ: DGA L4 7 16 MFA
Art.-Nr.: 929148
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	0 V
Nennstrom (I_L )	0 A
Max. Übertragungsleistung	1500 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	40 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	80 kA
Frequenzbereich	690 MHz - 2,7 GHz
Anschluss	7/16 Buchse / 7/16 Stecker

Ableiterklasse	M
Höchste Dauerspannung DC (U_C )	0 V
Nennstrom (I_L )	0 A
Max. Übertragungsleistung	1500 W
D1 Blitzstoßstrom (10/350 µs) (I_imp )	40 kA
C2 Nennableitstoßstrom (8/20 µs) (I_n )	80 kA
Schutzpegel bei I_nC2 (U_P )	≤ 300 V
Frequenzbereich	690 MHz - 2,7 GHz
Einfügungsdämpfung	≤ 0,1 dB
Rückflussdämpfung	≥ 28 dB
Wellenwiderstand (Z)	50 Ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Schutzart	IP 67
Anschluss	7/16 Buchse / 7/16 Stecker
Erdung über	Durchführung Ø 29,5 mm oder Erdungsschraube M8
Gehäusewerkstoff	Messing, oberflächenveredelt mit Trimetallplating
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21

Product 929148 was added to Notepad.

Go to Notepad

Product 929148 was added to the cart.

Go to Web-Shop

DEHNgate – Ableiter für koaxialen Anschluss

Details

DGA BNC VC

Part No. 909710 DGA BNC VCD

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909710.wspak

You are not authorized to download DEHN.909710.edz

Product 909710 was added to Notepad.

Product 909710 was added to the cart.

Part No. 909711 DGA BNC VCID

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909711.wspak

You are not authorized to download DEHN.909711.edz

Product 909711 was added to Notepad.

Product 909711 was added to the cart.

DGA TV

Part No. 909703 DGA FF TV

Product 909703 was added to Notepad.

Product 909703 was added to the cart.

Part No. 909704 DGA GF TV

Product 909704 was added to Notepad.

Product 909704 was added to the cart.

Part No. 909705 DGA GFF TV

You are not authorized to download 909705.stp

You are not authorized to download 909705.igs

You are not authorized to download 909705.jt

You are not authorized to download 909705.dwg

You are not authorized to download 909703_909704_909705m_E.dxf

Product 909705 was added to Notepad.

Product 909705 was added to the cart.

DGA FF5 TV

Part No. 909706 DGA FF5 TV

You are not authorized to download 909706.stp

You are not authorized to download 909706.igs

You are not authorized to download 909706.jt

You are not authorized to download 909706.dwg

You are not authorized to download 909706.dxf

You are not authorized to download DEHN.909706.wspak

You are not authorized to download DEHN.909706.edz

Product 909706 was added to Notepad.

Product 909706 was added to the cart.

DGA G

Part No. 929039 DGA G SMA

You are not authorized to download 929039.stp

You are not authorized to download 929039.igs

You are not authorized to download 929039.jt

You are not authorized to download 929039.dwg

You are not authorized to download 929039m_D.dxf

You are not authorized to download DEHN.929039.wspak

You are not authorized to download DEHN.929039.edz

Product 929039 was added to Notepad.

Product 929039 was added to the cart.

Part No. 929042 DGA G BNC

You are not authorized to download 929042.stp

You are not authorized to download 929042.igs

You are not authorized to download 929042.jt

You are not authorized to download 929042.dwg

You are not authorized to download 929042m_D.dxf

You are not authorized to download DEHN.929042.wspak

You are not authorized to download DEHN.929042.edz

Product 929042 was added to Notepad.

Product 929042 was added to the cart.

Part No. 929044 DGA G N

You are not authorized to download 929044.stp

You are not authorized to download 929044.igs

You are not authorized to download 929044.jt

You are not authorized to download 929044.dwg

You are not authorized to download 929044m_D.dxf

You are not authorized to download DEHN.929044.wspak

You are not authorized to download DEHN.929044.edz

Product 929044 was added to Notepad.

Product 929044 was added to the cart.
