Stützrohre für HVI power Leitung / HVI power long Leitung

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.

Mit Fangspitze

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangspitze aus Al/NIRO, Ø10 mm, Länge 1000 mm.

4 Products

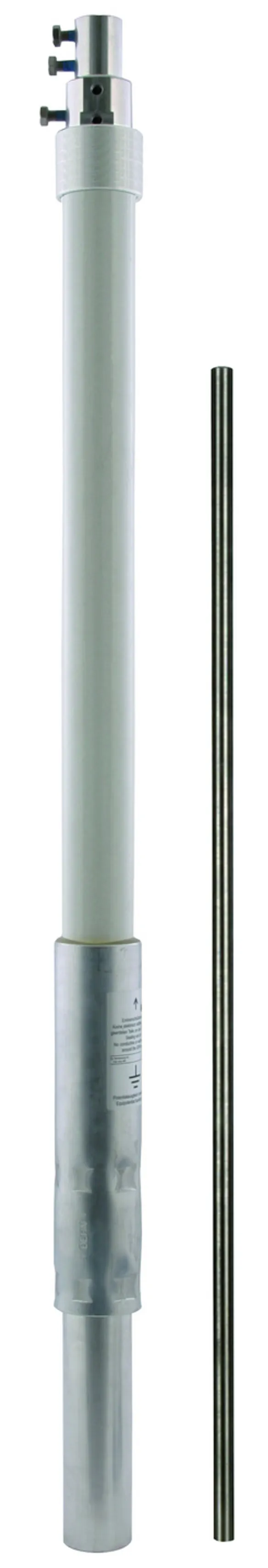

Part No. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

GTIN 4013364271937, Customs tariff No. (EU): 85389099, Gross weight: 5.70 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung mit Fangspitze Länge 3500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power außen) 190 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IA HVIP GFK AL
Art.-Nr.: 105563
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105563 was added to Notepad.

Go to Notepad

Product 105563 was added to the cart.

Go to Web-Shop

Part No. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

GTIN 4013364271944, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung mit Fangspitze Länge 5000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power innen) 201 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power außen) 180 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IA HVIP GFK AL
Art.-Nr.: 105565
oder gleichwertig.



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Max. freie Länge mit Fangspitze (Wandmontage) 4000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105565 was added to Notepad.

Go to Notepad

Product 105565 was added to the cart.

Go to Web-Shop

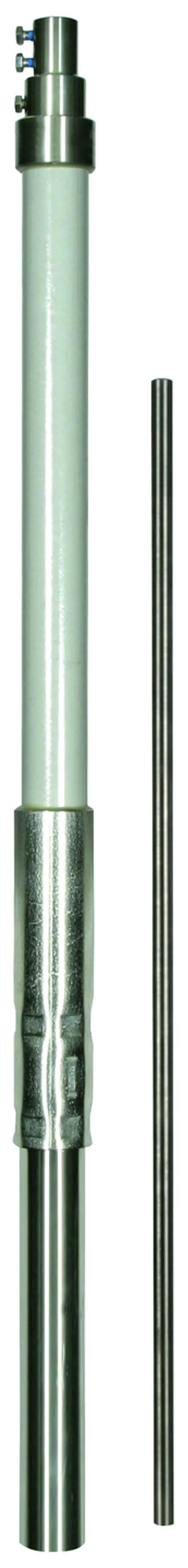

Part No. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

GTIN 4013364152373, Customs tariff No. (EU): 85389099, Gross weight: 10.60 kg, PU: 1.00 Stk.

Images

Additional information

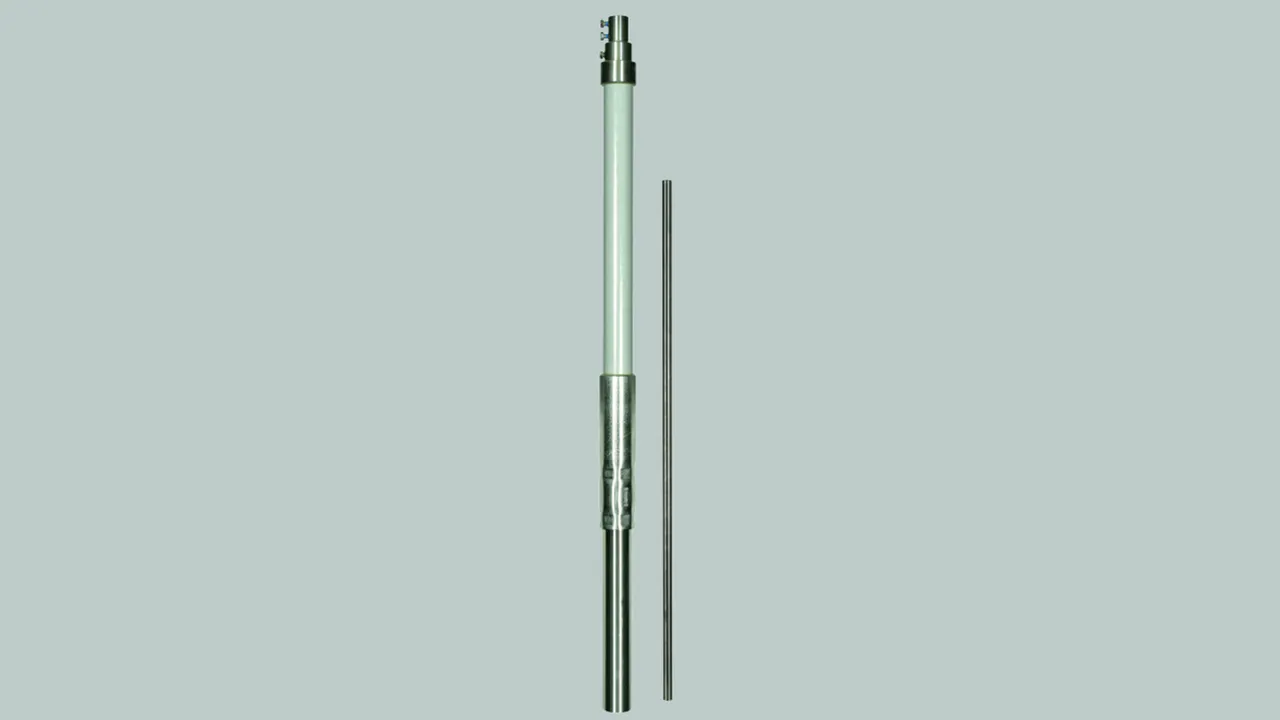

Stützrohr für HVI power Leitung mit Fangspitze Länge 3500mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IP HVIP GFK V2A
Art.-Nr.: 105320
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105320 was added to Notepad.

Go to Notepad

Product 105320 was added to the cart.

Go to Web-Shop

Part No. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

GTIN 4013364152380, Customs tariff No. (EU): 85389099, Gross weight: 15.80 kg, PU: 1.00 Stk.

Images

Additional information

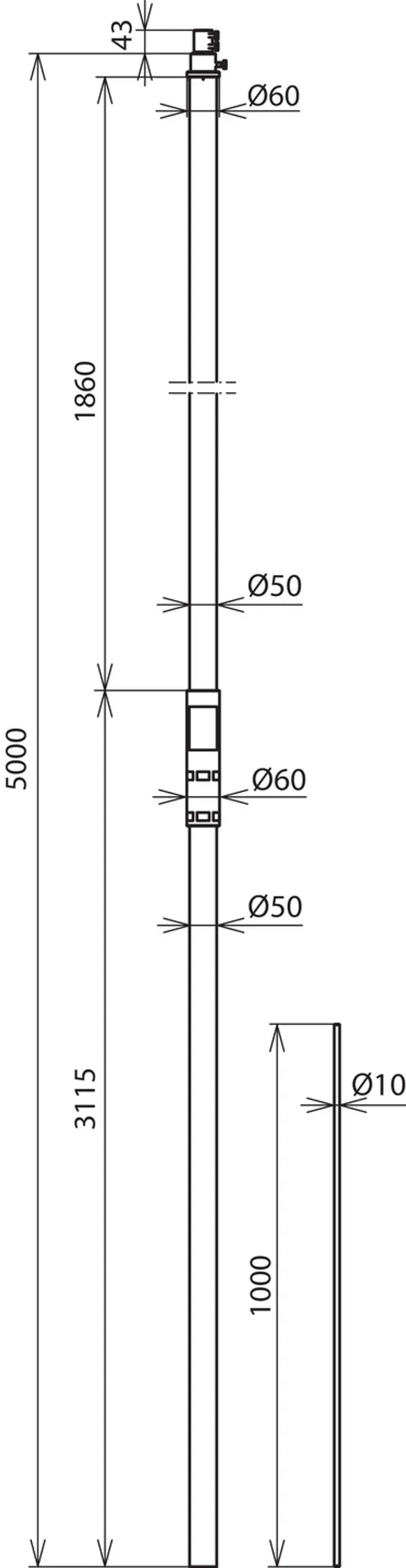

Stützrohr für HVI power Leitung mit Fangspitze Länge 5000mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI power innen) 232 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IP HVIP GFK V2A
Art.-Nr.: 105322
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangspitze (Wandmontage) 4000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105322 was added to Notepad.

Go to Notepad

Product 105322 was added to the cart.

Go to Web-Shop

Mit Fangstange

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangstange aus Al/NIRO, Ø22 / 16 / 10 mm, Länge 2500 mm.

4 Products

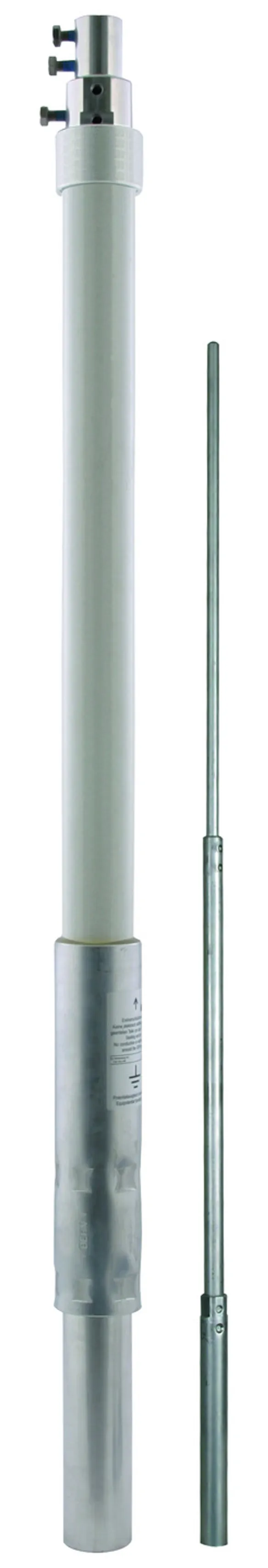

Part No. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

GTIN 4013364271975, Customs tariff No. (EU): 85389099, Gross weight: 6.56 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung mit Fangsstange Länge 3500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss und
PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 168 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power außen) 144 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS2500 IA HVIP GFK AL
Art.-Nr.: 105573
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105573 was added to Notepad.

Go to Notepad

Product 105573 was added to the cart.

Go to Web-Shop

Part No. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

GTIN 4013364272026, Customs tariff No. (EU): 85389099, Gross weight: 8.90 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung mit Fangsstange Länge 5000mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 163 km/h
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power außen) 140 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IA HVIP GFK AL
Art.-Nr.: 105575
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105575 was added to Notepad.

Go to Notepad

Product 105575 was added to the cart.

Go to Web-Shop

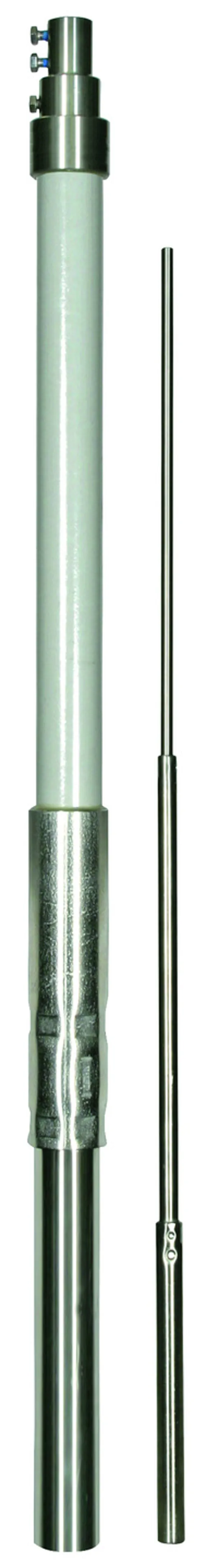

Part No. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152397, Customs tariff No. (EU): 85389099, Gross weight: 12.20 kg, PU: 1.00 Stk.

Images

Additional information

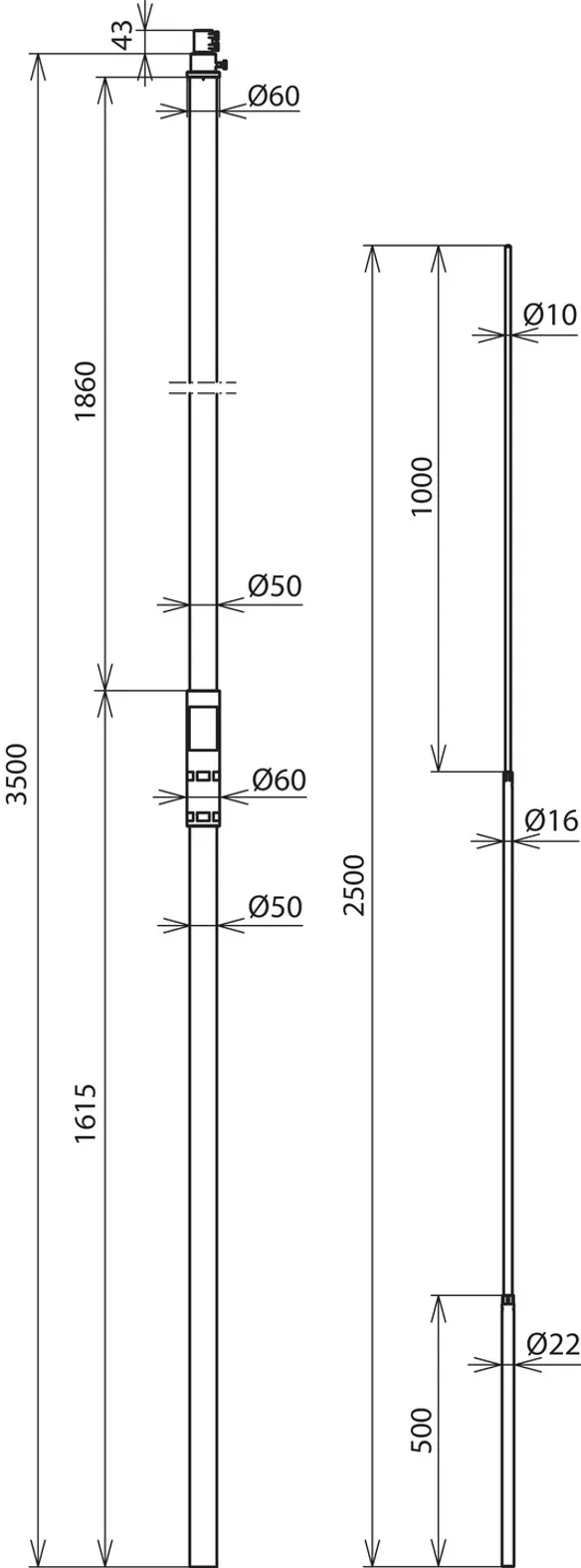

Stützrohr für HVI power Leitung mit Fangsstange Länge 3500mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS22 10 2500 IP HVIP GFK V2A
Art.-Nr.: 105321
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105321 was added to Notepad.

Go to Notepad

Product 105321 was added to the cart.

Go to Web-Shop

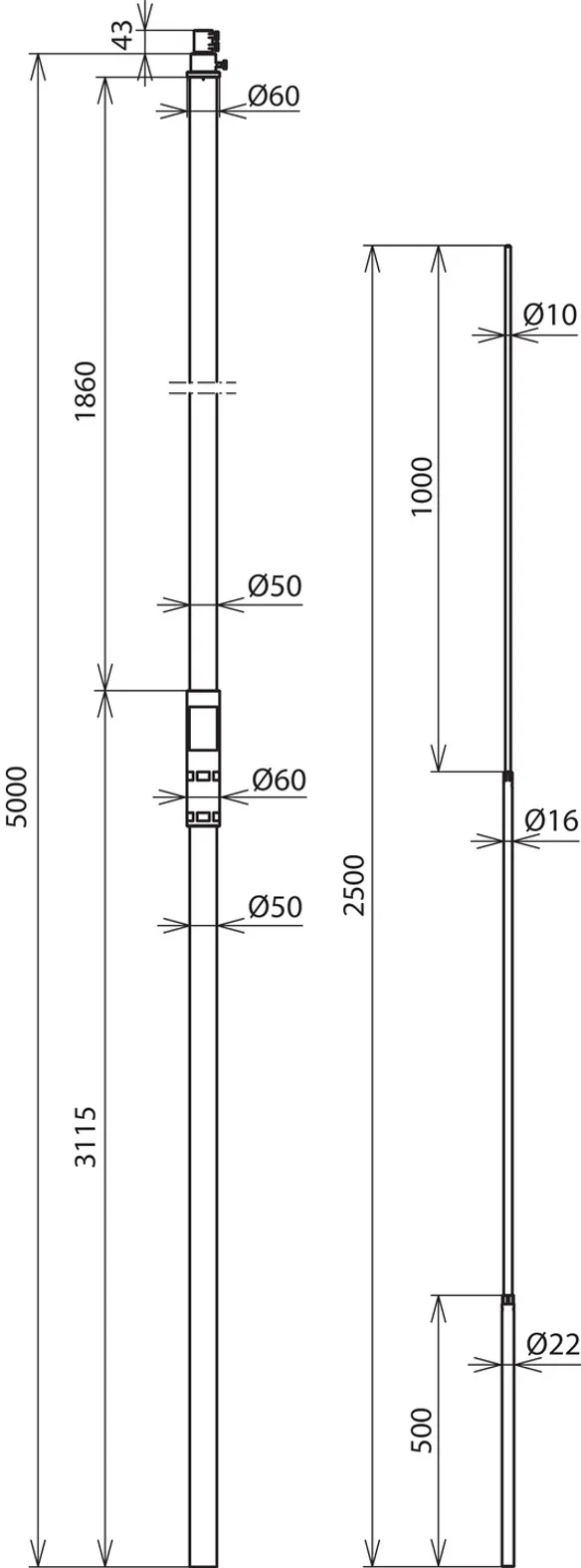

Part No. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

GTIN 4013364152403, Customs tariff No. (EU): 85389099, Gross weight: 16.30 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung mit Fangstange Länge 5000mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS22 10 2500 IP HVIP GFK V2A
Art.-Nr.: 105323
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105323 was added to Notepad.

Go to Notepad

Product 105323 was added to the cart.

Go to Web-Shop

Mit Fangspitze und seitlichem Auslass

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangspitze aus Al/NIRO, Ø10 mm, Länge 1000 mm.

4 Products

Part No. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

GTIN 4013364270282, Customs tariff No. (EU): 85389099, Gross weight: 5.50 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FSP1000 IA SA HVIP GFK AL
Art.-Nr.: 105513
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105513 was added to Notepad.

Go to Notepad

Product 105513 was added to the cart.

Go to Web-Shop

Part No. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

GTIN 4013364271821, Customs tariff No. (EU): 85389099, Gross weight: 8.00 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FSP1000 IA SA HVIP GFK AL
Art.-Nr.: 105515
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105515 was added to Notepad.

Go to Notepad

Product 105515 was added to the cart.

Go to Web-Shop

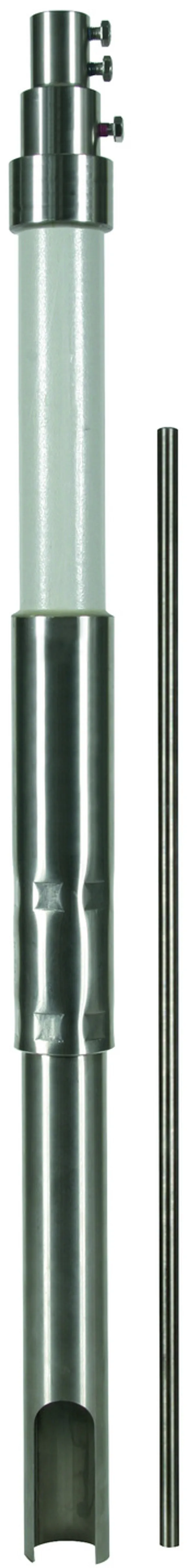

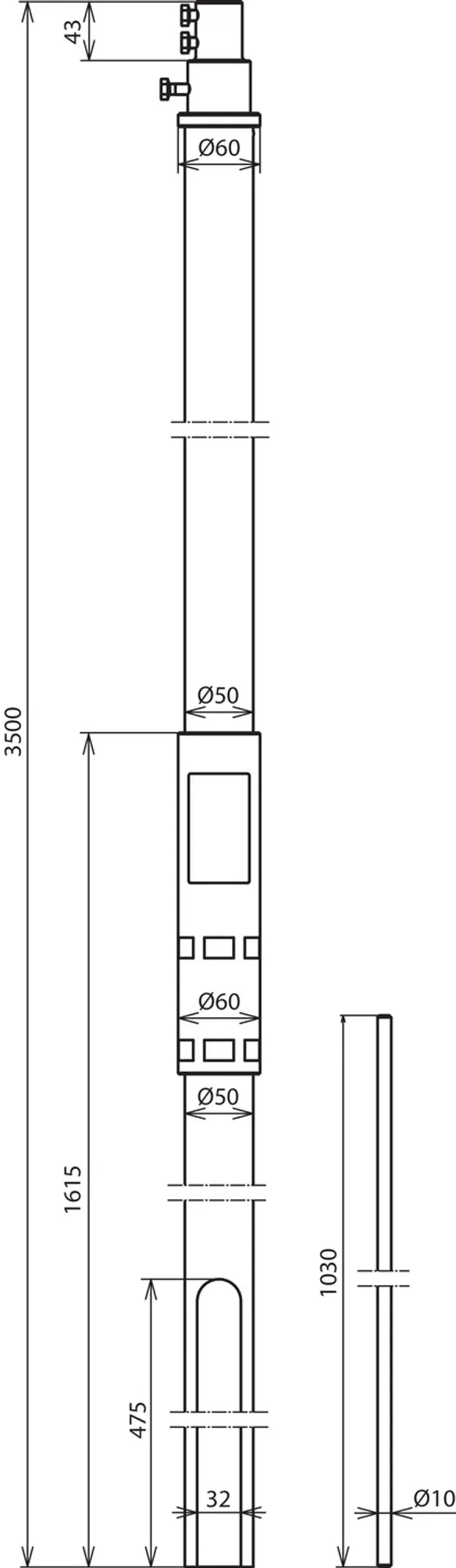

Part No. 105392 SR D50 3500 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157903, Customs tariff No. (EU): 85389099, Gross weight: 10.20 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS1000 IP SA HVIP GFK V2A
Art.-Nr.: 105392
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105392 was added to Notepad.

Go to Notepad

Product 105392 was added to the cart.

Go to Web-Shop

Part No. 105394 SR D50 5000 FS1000 IP SA HVIP GFK V2A

GTIN 4013364157910, Customs tariff No. (EU): 85389099, Gross weight: 15.10 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS1000 IP SA HVIP GFK V2A
Art.-Nr.: 105394
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105394 was added to Notepad.

Go to Notepad

Product 105394 was added to the cart.

Go to Web-Shop

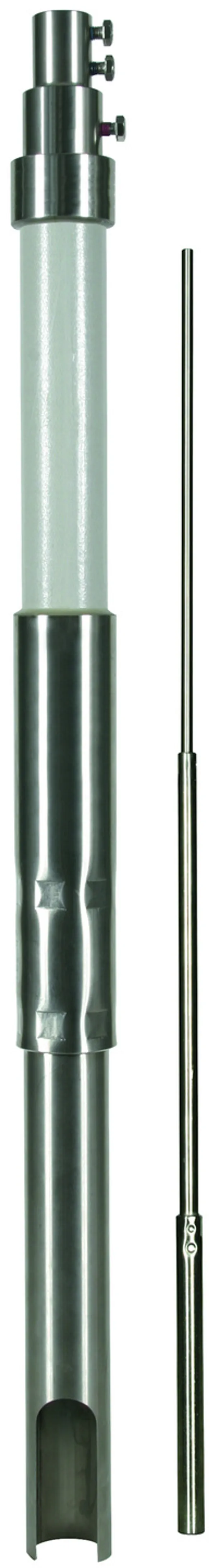

Mit Fangstange und seitlichem Auslass

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangstange aus Al/NIRO, Ø22 / 16 / 10 mm, Länge 2500 mm.

3 Products

Part No. 105543 SR D50 3500 FS2500 IA SA HVIP GFK AL

GTIN 4013364271845, Customs tariff No. (EU): 85389099, Gross weight: 6.40 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung zum Einhalten
des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3500 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3500 FS2500 IA SA HVIP GFK AL
Art.-Nr.: 105543
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3500 mm
Durchmesser Ø Außen 50 mm
Transportlänge 3500 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105543 was added to Notepad.

Go to Notepad

Product 105543 was added to the cart.

Go to Web-Shop

Part No. 105545 SR D50 5000 FS2500 IA SA HVIP GFK AL

GTIN 4013364271876, Customs tariff No. (EU): 85389099, Gross weight: 8.90 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/Al mit seitlichem Auslass
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI power Leitung zum Einhalten
des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IA SA HVIP GFK AL
Art.-Nr.: 105545
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Ja
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105545 was added to Notepad.

Go to Notepad

Product 105545 was added to the cart.

Go to Web-Shop

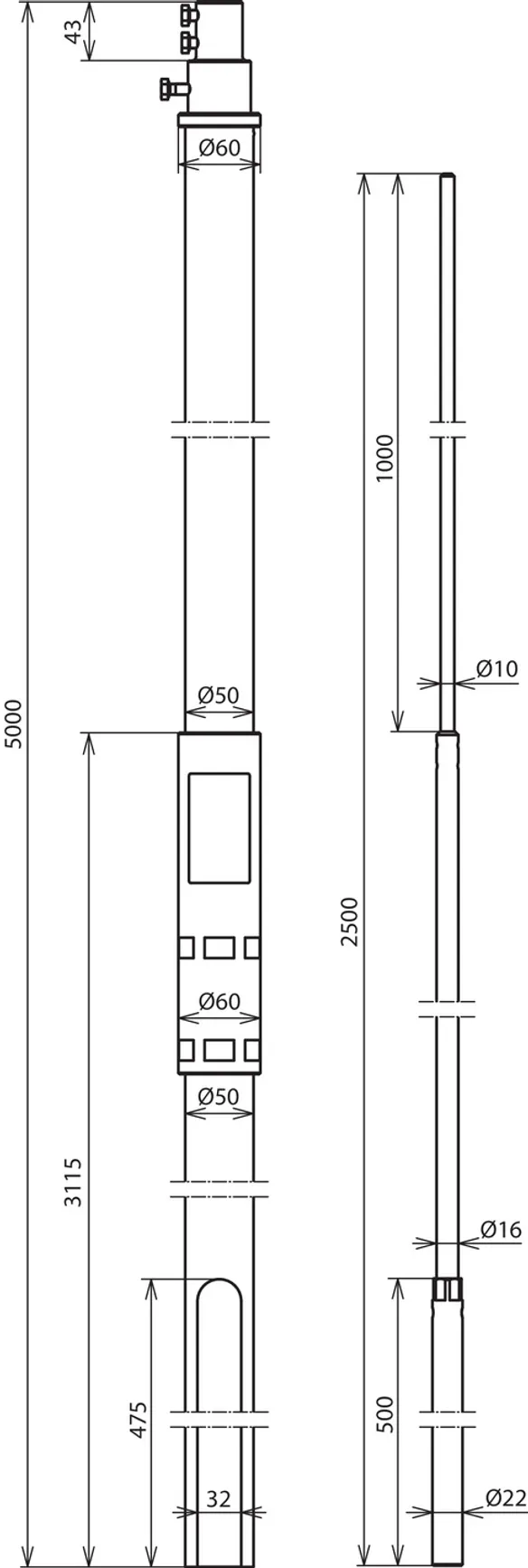

Part No. 105395 SR D50 5000 FS2500 IP SA HVIP GFK V2A

GTIN 4013364157934, Customs tariff No. (EU): 85389099, Gross weight: 17.12 kg, PU: 1.00 Stk.

Images

Additional information

Stützrohr für HVI power Leitung GFK/NIRO mit seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass,
innenliegendem Endverschluss und PA-Federelement
für die HVI power Leitung zum Einhalten des Trennungsabstand
zu elektrisch leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Durchmesser Ø Außen: 50 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 5000 FS2500 IP SA HVIP GFK V2A
Art.-Nr.: 105395
oder gleichwertig.

Certificates



Technical data

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Durchmesser Ø Außen 50 mm
Transportlänge 5000 mm
Länge der Isolierstrecke 1800 mm
Geeignet für Rohraußenverlegung Nein
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105395 was added to Notepad.

Go to Notepad

Product 105395 was added to the cart.

Go to Web-Shop
back to top
