Abstandshalter für Omni-Antennen

Für verschiedene funktechnische Anwendungen werden Antennen eingesetzt, die eine 360°-Abstrahlcharakteristik besitzen. Derartige Rundstrahl-Antennen sind auch unter dem englischen Begriff “Omnidirectional Antennas” (Omni-Antennen) im Markt bekannt. Typische Anwendungen für Omni-Antennen in der Praxis sind: Betriebsfunk, Sicherheitsnetze und vereinzelt auch GSM-Netze. Die Anwendung in GSM-Netzen erfolgt nur dann, wenn eine geringe Funkbelastung / Funkhäufigkeit vorhanden ist.

Bei den Omni-Antennen ist zu beachten, dass metallene Strukturen in unmittelbarer Nähe die Abstrahlcharakteristik negativ beeinflussen, d. h. dämpfen. Je weiter diese Strukturen von der Antenne entfernt angeordnet sind, desto geringer beeinflussen sie die Abstrahlcharakteristik.
Zur Beurteilung, in welcher Art und Größe in der Nähe befindliche Metallstrukturen die Abstrahlcharakteristik beeinflussen, wurden gemeinsam mit dem Unternehmen Kathrein, Rosenheim, Messungen für Produkte von DEHN dazu durchgeführt.

Bei der Installation von Getrennten Fangeinrichtungen für Omni-Antennen muss berücksichtigt werden, dass eine getrennte Fangstange mit einem ausreichenden Schutzwinkel die zu schützende Antenne abdeckt. Weiterhin ist zu berücksichtigen, dass ein ausreichender Trennungsabstand s eingehalten werden muss.

Details

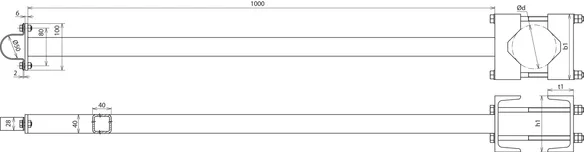

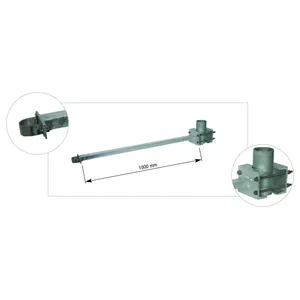

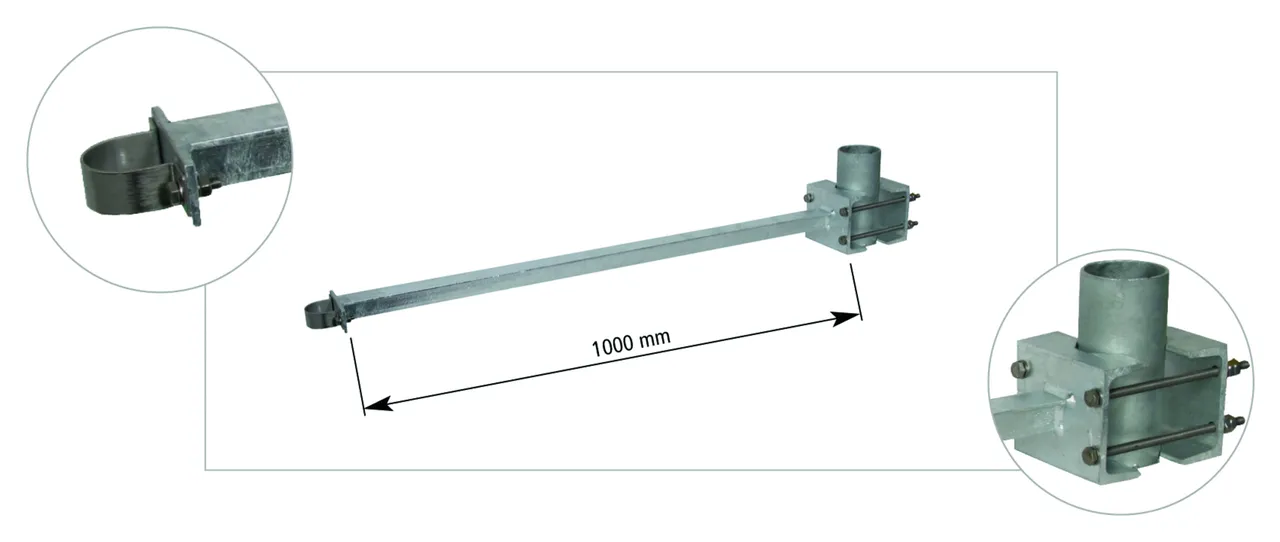

Bild 3: Abstandshalter – Detaildarstellung
lorem ipsum

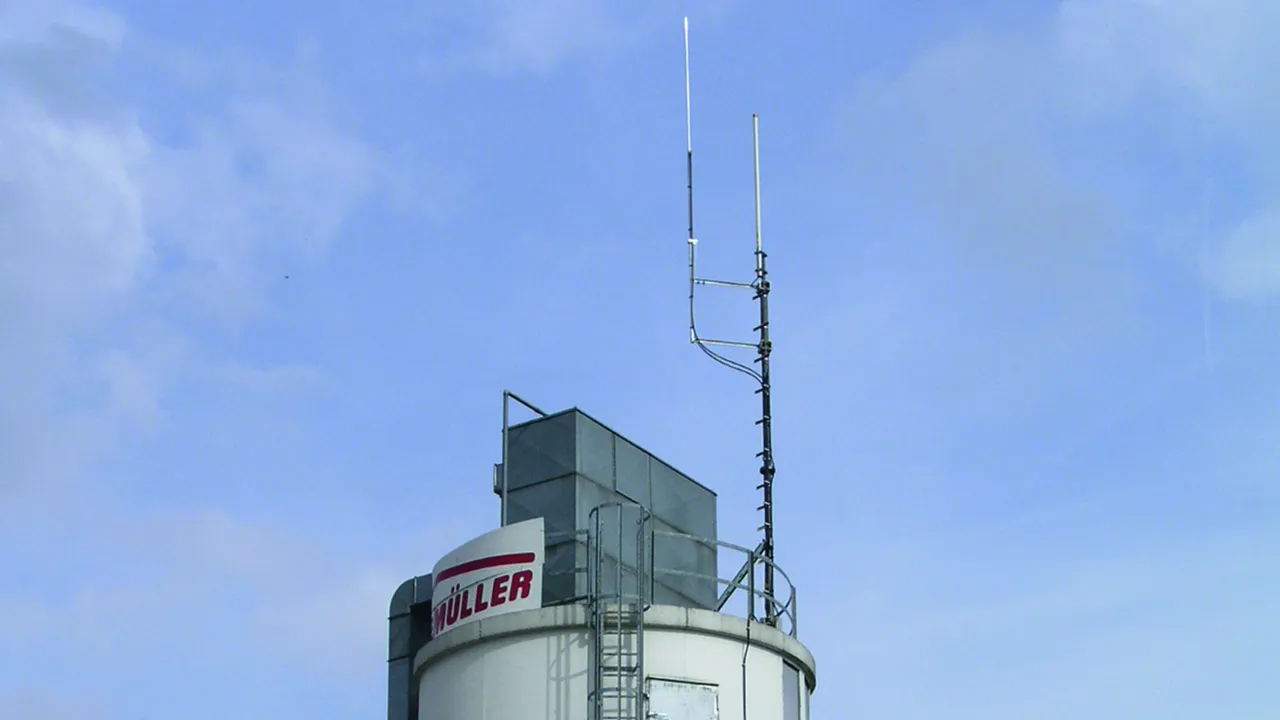

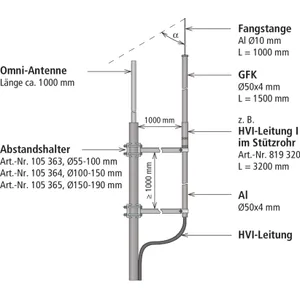

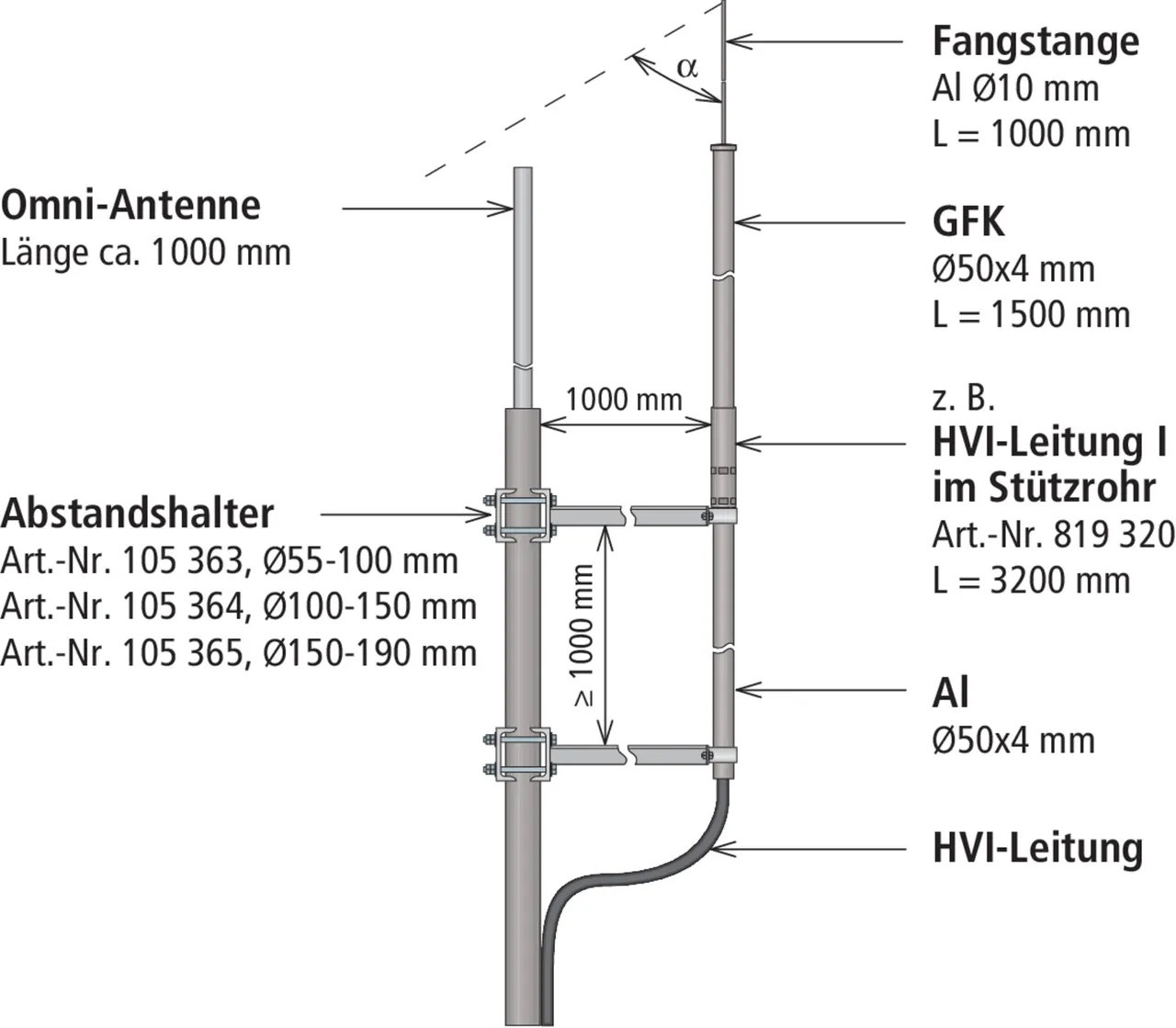

Bild 1: Exemplarischer Aufbau für Omni-Antenne Länge 1000 mm
lorem ipsum

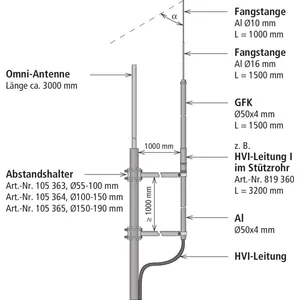

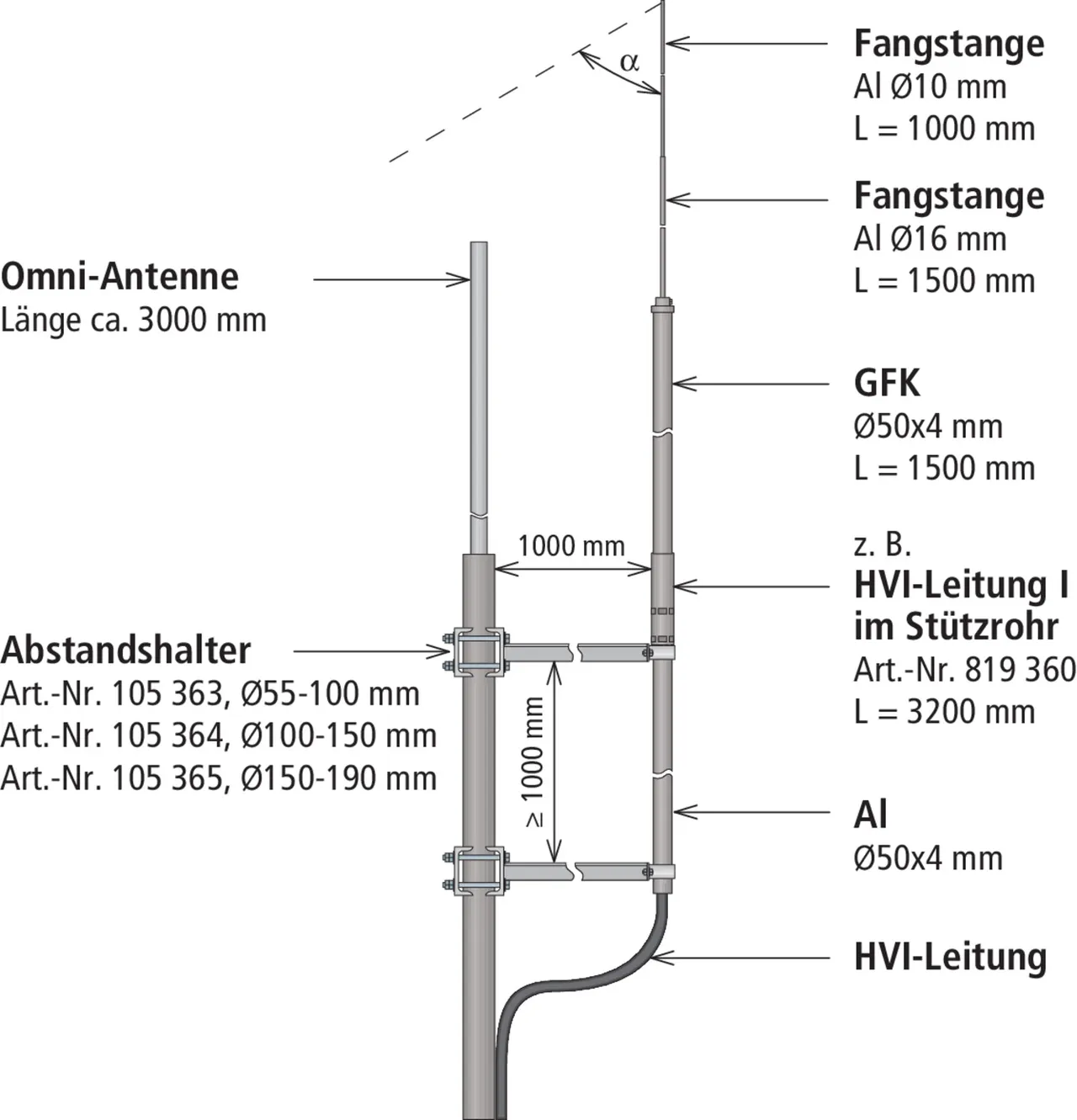

Bild 2: Exemplarischer Aufbau für Omni-Antenne Länge 3000 mm
lorem ipsum

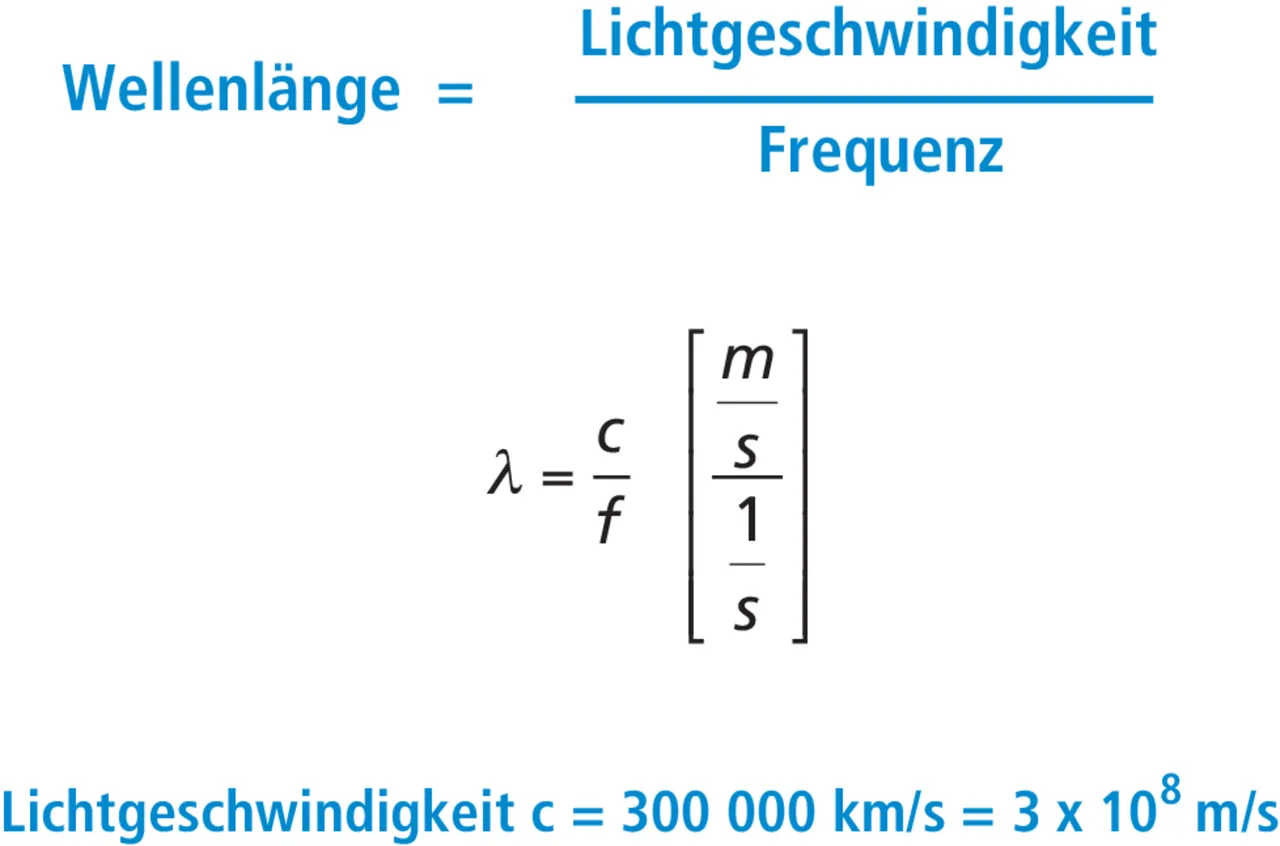

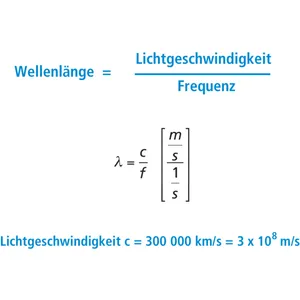

Berechnung der Wellenlänge
lorem ipsum

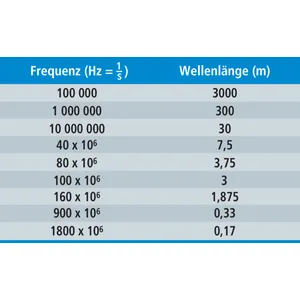

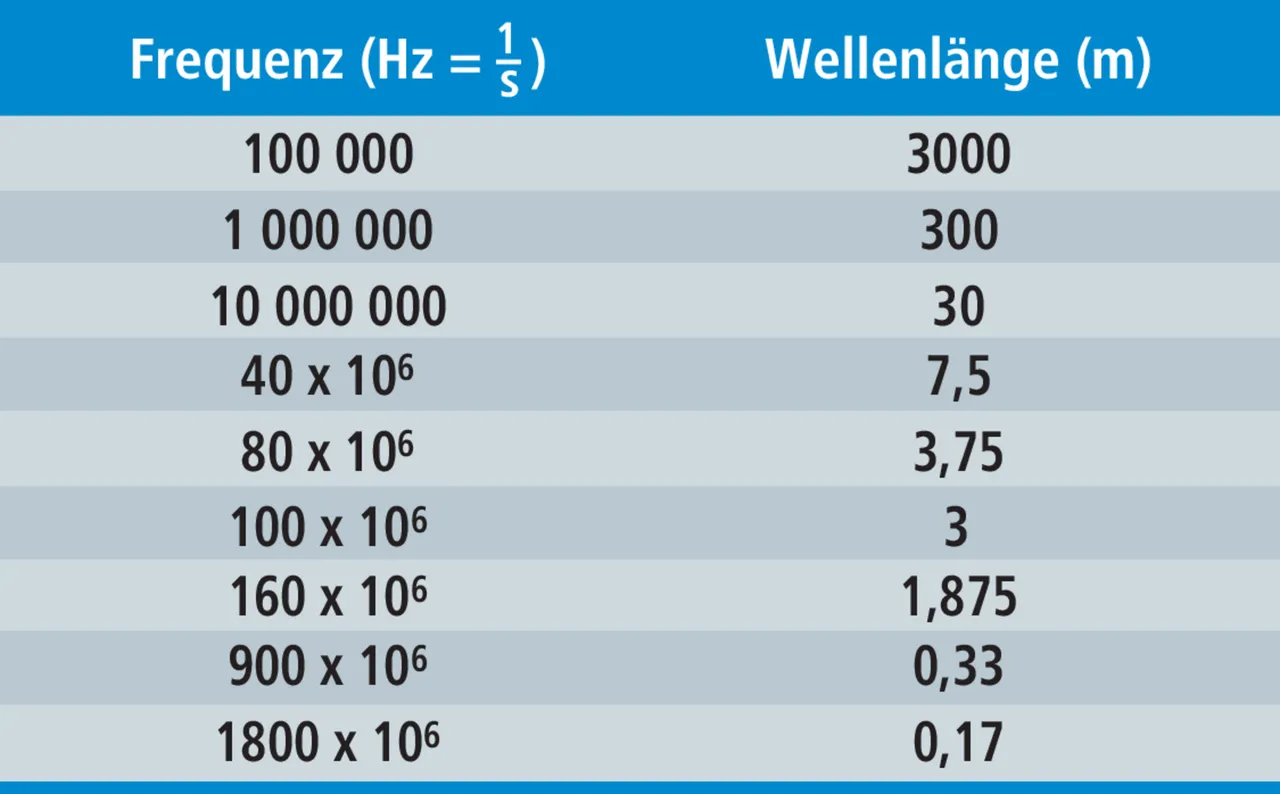

Übersichtstabelle
lorem ipsum

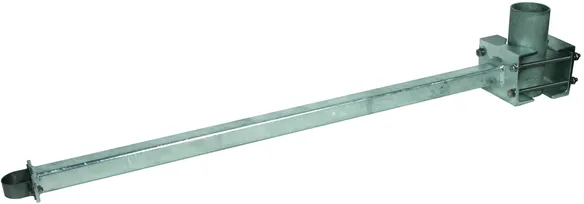

Abstandshalterung für DEHNiso-Combi-Stützrohre mit innen- und / oder außenverlegter HVI Leitung, montiert am Antennenmast.

3 Products

Part No. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Customs tariff No. (EU): 85389099, Gross weight: 8.87 kg, PU: 1.00 Stk.

Images

Additional information

Abstandshalter für Omni-Antennen Klemmbereich 55-100mm St/tZn
Abstandshalter für Omni-Antennen zur Befestigung
der Stützrohrkonstruktion auf Abstand am Antennenmast
für DEHNiso-Combi Stützrohre mit innen-
und/oder außenverlegter HVI power Leitung.
Es müssen mindestens zwei Abstandshalter pro Stützrohr
der Getrennten Fangeinrichtung montiert werden.
Abstandshalter sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Halter / Vierkantrohr: St/tZn
Klemmbereich (Ø Mast): 55-100 mm
Klemmbereich Stützrohr: 50 mm
Länge Distanzstück: 1000 mm
Abmessung: 140 x 120 x 55 mm

Fabrikat: DEHN
Typ: AH D50 1000 D55.100 STTZN
Art.-Nr.: 105363
oder gleichwertig.



Technical data

Werkstoff Halter / Vierkantrohr St/tZn
Klemmbereich (Ø Mast) 55-100 mm
Klemmbereich Stützrohr 50 mm
Länge Distanzstück 1000 mm
Abmessung (b1 x h1 x t1) 140 x 120 x 55 mm

Product 105363 was added to Notepad.

Go to Notepad

Product 105363 was added to the cart.

Go to Web-Shop

Part No. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Customs tariff No. (EU): 85389099, Gross weight: 10.85 kg, PU: 1.00 Stk.

Images

Additional information

Abstandshalter für Omni-Antennen Klemmbereich 100-150mm St/tZn
Abstandshalter für Omni-Antennen zur Befestigung
der Stützrohrkonstruktion auf Abstand am Antennenmast
für DEHNiso-Combi Stützrohre mit innen-
und/oder außenverlegter HVI power Leitung.
Es müssen mindestens zwei Abstandshalter
pro Stützrohr der Getrennten Fangeinrichtung montiert werden.
Abstandshalter sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Halter / Vierkantrohr: St/tZn
Klemmbereich (Ø Mast): 100-150 mm
Klemmbereich Stützrohr: 50 mm
Länge Distanzstück: 1000 mm
Abmessung: 190 x 140 x 60 mm

Fabrikat: DEHN
Typ: AH D50 1000 D100.150 STTZN
Art.-Nr.: 105364
oder gleichwertig.



Technical data

Werkstoff Halter / Vierkantrohr St/tZn
Klemmbereich (Ø Mast) 100-150 mm
Klemmbereich Stützrohr 50 mm
Länge Distanzstück 1000 mm
Abmessung (b1 x h1 x t1) 190 x 140 x 60 mm

Product 105364 was added to Notepad.

Go to Notepad

Product 105364 was added to the cart.

Go to Web-Shop

Part No. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Customs tariff No. (EU): 85389099, Gross weight: 14.63 kg, PU: 1.00 Stk.

Images

Additional information

Abstandshalter für Omni-Antennen Klemmbereich 150-190mm St/tZn
Abstandshalter für Omni-Antennen zur Befestigung
der Stützrohrkonstruktion auf Abstand am Antennenmast
für DEHNiso-Combi Stützrohre mit innen-
und/oder außenverlegter HVI power Leitung.
Es müssen mindestens zwei Abstandshalter
pro Stützrohr der Getrennten Fangeinrichtung montiert werden.
Abstandshalter sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Halter / Vierkantrohr: St/tZn
Klemmbereich (Ø Mast): 150-190 mm
Klemmbereich Stützrohr: 50 mm
Länge Distanzstück: 1000 mm
Abmessung: 230 x 180 x 70 mm

Fabrikat: DEHN
Typ: AH D50 1000 D150.190 STTZN
Art.-Nr.: 105365
oder gleichwertig.



Technical data

Werkstoff Halter / Vierkantrohr St/tZn
Klemmbereich (Ø Mast) 150-190 mm
Klemmbereich Stützrohr 50 mm
Länge Distanzstück 1000 mm
Abmessung (b1 x h1 x t1) 230 x 180 x 70 mm

Product 105365 was added to Notepad.

Go to Notepad

Product 105365 was added to the cart.

Go to Web-Shop
