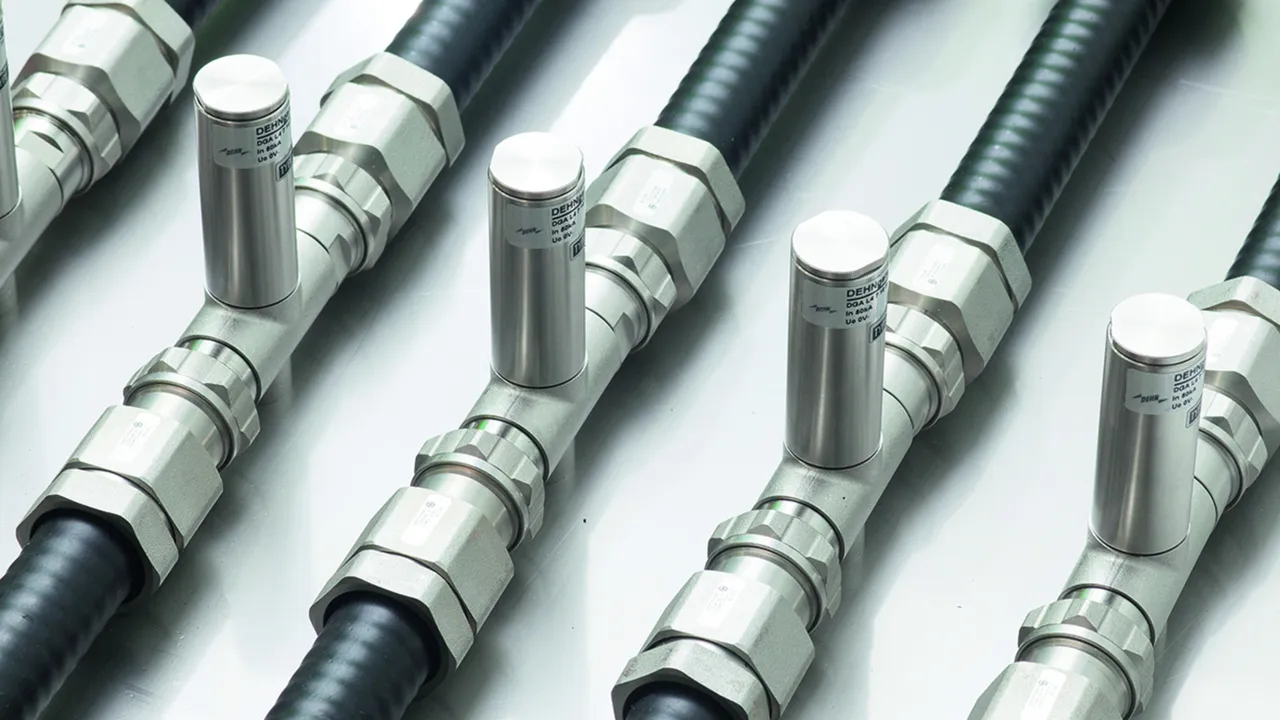

DEHNgate – Afledere til koaksial tilslutning

Universelle overspændings- og kombiafledere
Maksimal afledeevne til koaksiale systemer
Lav restspænding muliggør beskyttelse af tilsluttet udstyr
Særligt langtidsholdbare kontaktmaterialer

Details

Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

lorem ipsum — Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

Koaksialafleder med udskiftelig gaskapsel.

Overspændingsafleder til satellit- og bredbåndsanlæg.

DGA BNC VC

Pladsbesparende overspændingsafleder med BNC-sokkeltilslutning til DNC-skinnemontage til beskyttelse af video- og kamerasystemer. Type med enten direkte (VCD) eller indirekte skærmforbindelse (VCIID) til at modvirke brumsløjfer.

2 Products

Part No. 909710 DGA BNC VCD

GTIN 4013364118942, Customs tariff No. (EU): 85366910, Gross weight: 126.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCD
artikelnr.: 909710
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 8 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Product 909710 was added to Notepad.

Go to Notepad

Product 909710 was added to the cart.

Go to Web-Shop

Part No. 909711 DGA BNC VCID

GTIN 4013364118980, Customs tariff No. (EU): 85366910, Gross weight: 127.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCID
artikelnr.: 909711
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 10 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Kapacitet skærm-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Product 909711 was added to Notepad.

Go to Notepad

Product 909711 was added to the cart.

Go to Web-Shop

DGA TV

DGA... TV-afledere med mulighed for fjernforsyning og F-tilslutning til 75 ohm satellit- og bredbåndsanlæg. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. De muliggør pladsbesparende installation i alle gængse TV- og satellitanvendelser og fås som lynstrøms-, overpændings- og kombiafledere med integreret måleudgang til anlægstest.

3 Products

Part No. 909703 DGA FF TV

GTIN 4013364085664, Customs tariff No. (EU): 85363010, Gross weight: 233.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 0,2 kA
C2 mærkeafledestødstrøm (8/20 µs): 1,5 kA
Frekvensområde: DC / 5-3000 MHz

fabrikat: DEHN
Type: DGA FF TV
artikelnr.: 909703
eller tilsvarende

Certificates

Technical data

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Frekvensområde	DC / 5-3000 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-3000 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,2 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,4 dB
Gennemgangsdæmpning 2400-3000 MHz typ.	2 dB
Refklektionsdæmpning	≥ 14 dB dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1.5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Product 909703 was added to Notepad.

Go to Notepad

Product 909703 was added to the cart.

Go to Web-Shop

Part No. 909704 DGA GF TV

GTIN 4013364105690, Customs tariff No. (EU): 85363010, Gross weight: 85.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 60 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 0-2400 MHz

fabrikat: DEHN
Type: DGA GF TV
artikelnr.: 909704
eller tilsvarende

Certificates

Technical data

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	0-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-stik

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 700 V
Restspænding ved I_nC2 (U_P )	≤ 700 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-2400 MHz
Gennemgangsdæmpning	0,5 dB
Refklektionsdæmpning	≥ 18 dB (-1,5 dB/oktav) dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	Jordingsblok
Tilslutning (indgang / udgang)	F-bøsning / F-stik
Jord via	Jordingsblok med skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Jordingsblok og 2x F-stik

Product 909704 was added to Notepad.

Go to Notepad

Product 909704 was added to the cart.

Go to Web-Shop

Part No. 909705 DGA GFF TV

GTIN 4013364105706, Customs tariff No. (EU): 85363010, Gross weight: 282.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: DC / 5-2400 MHz

fabrikat: DEHN
Type: DGA GFF TV
artikelnr.: 909705
eller tilsvarende

Certificates

Technical data

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	DC / 5-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-2400 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,7 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,9 dB
Refklektionsdæmpning (5-8 MHz)	≥ 10 dB
Refklektionsdæmpning (8-47 MHz)	≥ 14 dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Product 909705 was added to Notepad.

Go to Notepad

Product 909705 was added to the cart.

Go to Web-Shop

DGA FF5 TV

Overspændingsafleder til 75 ohm antennesystem. Speciel udførelse til satellit- og antennefordelere og multiswitch. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. I leveringen er befæstigelsesmateriale og PA-leder.

1 Product

Part No. 909706 DGA FF5 TV

GTIN 4013364362437, Customs tariff No. (EU): 85363010, Gross weight: 284.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 20 V
D1 lynstødstrøm (10/350 µs): 0,5 kA
D1 samlet lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 47-2200 MHz

fabrikat: DEHN
Type: DGA FF5 TV
artikelnr.: 909706
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	47-2200 MHz
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_nC2 (U_P )	≤ 500 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 120 V
Frekvensområde	47-2200 MHz
Gennemgangsdæmpning 5-2200 MHz typ.	≤ 1 dB
Gennemgangsdæmpning 5-2400 MHz typ.	≤ 3 dB
Signaldæmpning	≥ 40 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	–25 °C ... +55 °C
Kapslingsklasse	IP 40
Montage	Vægmontage
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Jord via	Indkapsling
Kapslingsmateriale	Metal
Farve	Sølv
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Befæstigelsesskruer, dyvel, PA-leder

Product 909706 was added to Notepad.

Go to Notepad

Product 909706 was added to the cart.

Go to Web-Shop

DGA G

Overspændingsafleder med mulighed for fjernforsyning og integreret gasgnistgab. Specielt tilpasset trådløse anvendelser i apparat- og antennesnitflader i koaksial tilslutningsteknik.
Fås med SMA-, BNC- eller N-tilslutning til bøsningsmontage.

3 Products

Part No. 929039 DGA G SMA

GTIN 4013364135185, Customs tariff No. (EU): 85366910, Gross weight: 24.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G SMA
artikelnr.: 929039
eller tilsvarende

Certificates

Technical data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	SMA-bøsning / SMA-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 700 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Reflektionsdæmpning (3-5,8 GHz)	≥ 18 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	SMA-bøsning / SMA-stik
Jord via	Bøsning (Ø11,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929039 was added to Notepad.

Go to Notepad

Product 929039 was added to the cart.

Go to Web-Shop

Part No. 929042 DGA G BNC

GTIN 4013364091030, Customs tariff No. (EU): 85366910, Gross weight: 39.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-4 GHz

fabrikat: DEHN
Type: DGA G BNC
artikelnr.: 929042
eller tilsvarende

Certificates

Technical data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-4 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-4 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Refleksionsdæmpning (3 GHz-4 GHz)	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø12,9 mm)
Kapslingsmateriale	Messing, forgyldt
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929042 was added to Notepad.

Go to Notepad

Product 929042 was added to the cart.

Go to Web-Shop

Part No. 929044 DGA G N

GTIN 4013364091054, Customs tariff No. (EU): 85366910, Gross weight: 86.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G N
artikelnr.: 929044
eller tilsvarende

Certificates

Technical data

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 5,6 GHz)	≥ 20 dB
Refleksionsdæmpning (5,6 GHz-5,8 GHz)	≤ 18,5 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929044 was added to Notepad.

Go to Notepad

Product 929044 was added to the cart.

Go to Web-Shop

DGA AG

Afleder med mulighed for fjernforsyning med udskifteligt gasgnistgab. Høj holdbarhed gennem minimalt kontaktslid pga. stor kontaktflade på gasgnistgabene.

2 Products

Part No. 929043 DGA AG BNC

GTIN 4013364091047, Customs tariff No. (EU): 85366910, Gross weight: 89.60 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-1 GHz

fabrikat: DEHN
Type: DGA AG BNC
artikelnr.: 929043
eller tilsvarende

Certificates

Technical data

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-1 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-1 GHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 19 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø16,1 mm)
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929043 was added to Notepad.

Go to Notepad

Product 929043 was added to the cart.

Go to Web-Shop

Part No. 929045 DGA AG N

GTIN 4013364091061, Customs tariff No. (EU): 85366910, Gross weight: 266.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-2,5 GHz

fabrikat: DEHN
Type: DGA AG N
artikelnr.: 929045
eller tilsvarende

Certificates

Technical data

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-2,5 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-2,5 GHz
Gennemgangsdæmpning	< 0,2 dB
Refklektionsdæmpning	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,1 mm) eller jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929045 was added to Notepad.

Go to Notepad

Product 929045 was added to the cart.

Go to Web-Shop

DGA LG

Afleder med mulighed for fjernforsyning i kombineret kvartbølge- og gnistgabsteknik til flerfrekvente anvendelser (multicarriersystem) pga. minimal passiv intermodulation. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

1 Product

Part No. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Customs tariff No. (EU): 85366910, Gross weight: 493.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 65 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA LG 7 16 MFA
artikelnr.: 929146
eller tilsvarende

Certificates

Technical data

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 800 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929146 was added to Notepad.

Go to Notepad

Product 929146 was added to the cart.

Go to Web-Shop

DGA L4

Kombiafleder i vedligeholdelsesfri kvartbølgeteknik til flerfrekvente anvendelser (multicarriersystemer). Kan også aflede høje lynstrømme. Fjernforsyning ikke mulig, da aflederen sørger for galvanisk kortslutning af lavfrekvente signaler. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

2 Products

Part No. 929047 DGA L4 7 16 S

GTIN 4013364091085, Customs tariff No. (EU): 85366910, Gross weight: 467.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 25 kA
C2 mærkeafledestødstrøm (8/20 µs): 50 kA
Frekvensområde: 380-512 MHz

fabrikat: DEHN
Type: DGA L4 7 16 S
artikelnr.: 929047
eller tilsvarende

Certificates

Technical data

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Frekvensområde	380-512 MHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Restspænding ved I_nC2 (U_P )	≤ 130 V
Frekvensområde	380-512 MHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 20 dB dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929047 was added to Notepad.

Go to Notepad

Product 929047 was added to the cart.

Go to Web-Shop

Part No. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Customs tariff No. (EU): 85366910, Gross weight: 476.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 40 kA
C2 mærkeafledestødstrøm (8/20 µs): 80 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA L4 7 16 MFA
artikelnr.: 929148
eller tilsvarende

Certificates

Technical data

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Restspænding ved I_nC2 (U_P )	≤ 300 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø 29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 929148 was added to Notepad.

Go to Notepad

Product 929148 was added to the cart.

Go to Web-Shop

DEHNgate – Afledere til koaksial tilslutning

Details

DGA BNC VC

Part No. 909710 DGA BNC VCD

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909710.wspak

You are not authorized to download DEHN.909710.edz

Product 909710 was added to Notepad.

Product 909710 was added to the cart.

Part No. 909711 DGA BNC VCID

You are not authorized to download 909710.stp

You are not authorized to download 909710.igs

You are not authorized to download 909710.jt

You are not authorized to download 909710.dwg

You are not authorized to download 909710m_E.dxf

You are not authorized to download DEHN.909711.wspak

You are not authorized to download DEHN.909711.edz

Product 909711 was added to Notepad.

Product 909711 was added to the cart.

DGA TV

Part No. 909703 DGA FF TV

Product 909703 was added to Notepad.

Product 909703 was added to the cart.

Part No. 909704 DGA GF TV

Product 909704 was added to Notepad.

Product 909704 was added to the cart.

Part No. 909705 DGA GFF TV

You are not authorized to download 909705.stp

You are not authorized to download 909705.igs

You are not authorized to download 909705.jt

You are not authorized to download 909705.dwg

You are not authorized to download 909703_909704_909705m_E.dxf

Product 909705 was added to Notepad.

Product 909705 was added to the cart.

DGA FF5 TV

Part No. 909706 DGA FF5 TV

You are not authorized to download 909706.stp

You are not authorized to download 909706.igs

You are not authorized to download 909706.jt

You are not authorized to download 909706.dwg

You are not authorized to download 909706.dxf

You are not authorized to download DEHN.909706.wspak

You are not authorized to download DEHN.909706.edz

Product 909706 was added to Notepad.

Product 909706 was added to the cart.

DGA G

Part No. 929039 DGA G SMA

You are not authorized to download 929039.stp

You are not authorized to download 929039.igs

You are not authorized to download 929039.jt

You are not authorized to download 929039.dwg

You are not authorized to download 929039m_D.dxf

You are not authorized to download DEHN.929039.wspak

You are not authorized to download DEHN.929039.edz

Product 929039 was added to Notepad.

Product 929039 was added to the cart.

Part No. 929042 DGA G BNC

You are not authorized to download 929042.stp

You are not authorized to download 929042.igs

You are not authorized to download 929042.jt

You are not authorized to download 929042.dwg

You are not authorized to download 929042m_D.dxf

You are not authorized to download DEHN.929042.wspak

You are not authorized to download DEHN.929042.edz

Product 929042 was added to Notepad.

Product 929042 was added to the cart.

Part No. 929044 DGA G N

You are not authorized to download 929044.stp

You are not authorized to download 929044.igs

You are not authorized to download 929044.jt

You are not authorized to download 929044.dwg

You are not authorized to download 929044m_D.dxf

You are not authorized to download DEHN.929044.wspak

You are not authorized to download DEHN.929044.edz

Product 929044 was added to Notepad.

Product 929044 was added to the cart.
