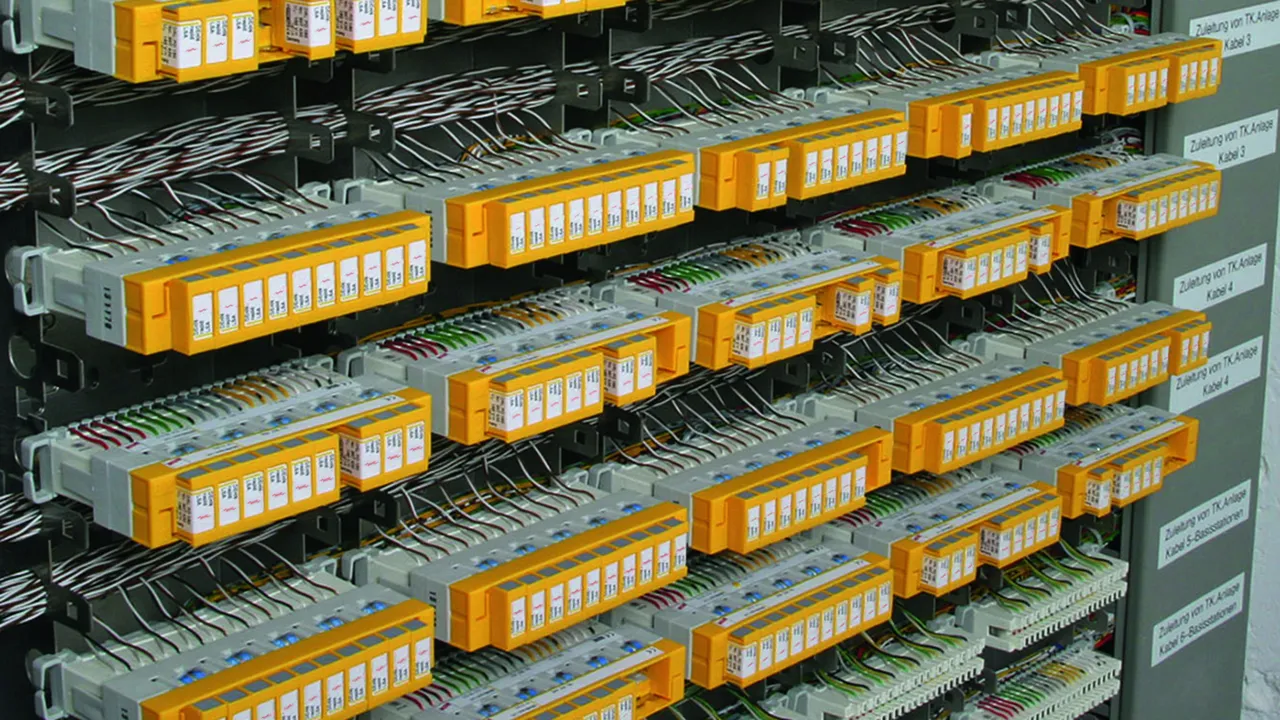

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Variabel beskyttelse af 1 til 10 lederpar i LSA-systemer af 2/10-serien
LSA-skillelistefunktion indbygget i lynstrømsaflederen muliggør beskyttet afprøvning, adskillelse og måling
Modulære systemer af lynstrøms- og overspændingsafledere kan kombineres til en kombiafleder

Details

Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

lorem ipsum — Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

Stikbare overspændingsafledere i form af beskyttelsesmagasiner til montage i tilslutnings- eller skillelister.

DRL 10 B

Lynstrømsbærende DRL-stikmagasin til 10 lederpar med 3-polet gasgnistgab til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen.

1 Product

Part No. 907400 DRL 10 B 180

GTIN 4013364107557, Customs tariff No. (EU): 85363010, Gross weight: 69.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180
artikelnr.: 907400
eller tilsvarende

Certificates

Technical data

Aflederklasse	G
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohm
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohm
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907400 was added to Notepad.

Go to Notepad

Product 907400 was added to the cart.

Go to Web-Shop

DRL 10 B FSD

Lynstrømsbærende DRL-stikmagasin til 10 lederpar til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen. Det 3-polede gasgnistgab har "fail-safe"-funktion med visuel fejlindikation.

1 Product

Part No. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Customs tariff No. (EU): 85363010, Gross weight: 74.30 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180 FSD
artikelnr.: 907401
eller tilsvarende

Certificates

Technical data

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohms
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohms
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907401 was added to Notepad.

Go to Notepad

Product 907401 was added to the cart.

Go to Web-Shop

DRL RE

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med afkoblingsimpedans. Særligt egnet til signalkredse med fælles referencepotentiale. Jording via EF 10 DRL. Kun til skillelister eller DRL-stikmagasiner.

5 Products

Part No. 907421 DRL RE 12

GTIN 4013364107618, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 12
artikelnr.: 907421
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907421 was added to Notepad.

Go to Notepad

Product 907421 was added to the cart.

Go to Web-Shop

Part No. 907422 DRL RE 24

GTIN 4013364107625, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 24
artikelnr.: 907422
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 72 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 38 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 0,55 pF
Kapacitet leder-PG (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907422 was added to Notepad.

Go to Notepad

Product 907422 was added to the cart.

Go to Web-Shop

Part No. 907423 DRL RE 48

GTIN 4013364107632, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 48
artikelnr.: 907423
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 135 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Kapacitet leder-leder (C)	≤ 350 pF
Kapacitet leder-PG (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907423 was added to Notepad.

Go to Notepad

Product 907423 was added to the cart.

Go to Web-Shop

Part No. 907424 DRL RE 60

GTIN 4013364107649, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 60
artikelnr.: 907424
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 185 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907424 was added to Notepad.

Go to Notepad

Product 907424 was added to the cart.

Go to Web-Shop

Part No. 907425 DRL RE 180

GTIN 4013364107656, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL RE 180
artikelnr.: 907425
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 280 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Kapacitet leder-leder (C)	≤ 50 pF
Kapacitet leder-PG (C)	≤ 80 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907425 was added to Notepad.

Go to Notepad

Product 907425 was added to the cart.

Go to Web-Shop

DRL RD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding i balancerede snitflader. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

5 Products

Part No. 907441 DRL RD 12

GTIN 4013364107694, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 12
artikelnr.: 907441
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907441 was added to Notepad.

Go to Notepad

Product 907441 was added to the cart.

Go to Web-Shop

Part No. 907442 DRL RD 24

GTIN 4013364107700, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 24
artikelnr.: 907442
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Kapacitet leder-leder (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907442 was added to Notepad.

Go to Notepad

Product 907442 was added to the cart.

Go to Web-Shop

Part No. 907443 DRL RD 48

GTIN 4013364107717, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 48
artikelnr.: 907443
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907443 was added to Notepad.

Go to Notepad

Product 907443 was added to the cart.

Go to Web-Shop

Part No. 907444 DRL RD 60

GTIN 4013364107724, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 60
artikelnr.: 907444
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907444 was added to Notepad.

Go to Notepad

Product 907444 was added to the cart.

Go to Web-Shop

Part No. 907445 DRL RD 110

GTIN 4013364118461, Customs tariff No. (EU): 85363010, Gross weight: 3.30 g, PU: 10.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 110
artikelnr.: 907445
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Kapacitet leder-leder (C)	≤ 200 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907445 was added to Notepad.

Go to Notepad

Product 907445 was added to the cart.

Go to Web-Shop

DRL PD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding og integreret overstrømsbeskyttelse til ADSL, ISDN U_k0 eller a/b-ledere. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Product

Part No. 907430 DRL PD 180

GTIN 4013364107670, Customs tariff No. (EU): 85363010, Gross weight: 3.90 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL PD 180
artikelnr.: 907430
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Kapacitet leder-leder (C)	≤ 80 pF
Udførelse	Indbygget overstrømsbeskyttelse
Driftstemperaturområde (T_U )	0 °C ... +70 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907430 was added to Notepad.

Go to Notepad

Product 907430 was added to the cart.

Go to Web-Shop

DRL HD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med højfrekvente transmissioner som G.703 eller ISDN U_2m, S_2m og S₀. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Product

Part No. 907470 DRL HD 24

GTIN 4013364107663, Customs tariff No. (EU): 85363010, Gross weight: 5.40 g, PU: 10.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL HD 24
artikelnr.: 907470
eller tilsvarende

Certificates

Technical data

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	85 MHz
Kapacitet leder-leder (C)	≤ 22 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907470 was added to Notepad.

Go to Notepad

Product 907470 was added to the cart.

Go to Web-Shop

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Details

DRL 10 B

Part No. 907400 DRL 10 B 180

You are not authorized to download 907400.stp

You are not authorized to download 907400.igs

You are not authorized to download 907400.jt

You are not authorized to download 907400.dwg

You are not authorized to download 907400m_D.dxf

You are not authorized to download DEHN.907400.wspak

You are not authorized to download DEHN.907400.edz

Product 907400 was added to Notepad.

Product 907400 was added to the cart.

DRL 10 B FSD

Part No. 907401 DRL 10 B 180 FSD

You are not authorized to download 907401.stp

You are not authorized to download 907401.igs

You are not authorized to download 907401.jt

You are not authorized to download 907401.dwg

You are not authorized to download 907400m_D.dxf

You are not authorized to download DEHN.907401.wspak

You are not authorized to download DEHN.907401.edz

Product 907401 was added to Notepad.

Product 907401 was added to the cart.

DRL RE

Part No. 907421 DRL RE 12

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt

You are not authorized to download 907425.dwg

You are not authorized to download 907420m_D.dxf

You are not authorized to download DEHN.907421.wspak

You are not authorized to download DEHN.907421.edz

Product 907421 was added to Notepad.

Product 907421 was added to the cart.

Part No. 907422 DRL RE 24

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt

You are not authorized to download 907425.dwg

You are not authorized to download 907420m_D.dxf

You are not authorized to download DEHN.907422.wspak

You are not authorized to download DEHN.907422.edz

Product 907422 was added to Notepad.

Product 907422 was added to the cart.

Part No. 907423 DRL RE 48

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt

You are not authorized to download 907425.dwg

You are not authorized to download 907420m_D.dxf

You are not authorized to download DEHN.907423.wspak

You are not authorized to download DEHN.907423.edz

Product 907423 was added to Notepad.

Product 907423 was added to the cart.

Part No. 907424 DRL RE 60

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt

You are not authorized to download 907425.dwg

You are not authorized to download 907420m_D.dxf

You are not authorized to download DEHN.907424.wspak

You are not authorized to download DEHN.907424.edz

Product 907424 was added to Notepad.

Product 907424 was added to the cart.

Part No. 907425 DRL RE 180

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt

You are not authorized to download 907425.dwg

You are not authorized to download 907420m_D.dxf

You are not authorized to download DEHN.907425.wspak

You are not authorized to download DEHN.907425.edz

Product 907425 was added to Notepad.

Product 907425 was added to the cart.

DRL RD

Part No. 907441 DRL RD 12

You are not authorized to download 907425.stp

You are not authorized to download 907425.igs

You are not authorized to download 907425.jt
