DEHNvario

Skupina variabilních svodičů

Jednoduchá a rychlá montáž díky kompaktním připojovacím svorkám
Připojení vodičů bez použití nástrojů – nástrčné svorky
Rychlá výměna svodiče jednoduchým uvolněním a vytažením bloku svorek
Uzemnění/potenciálové vyrovnání prostřednictvím montážní lišty
Přepěťová ochrana pro specifické požadavky zákazníků

Details

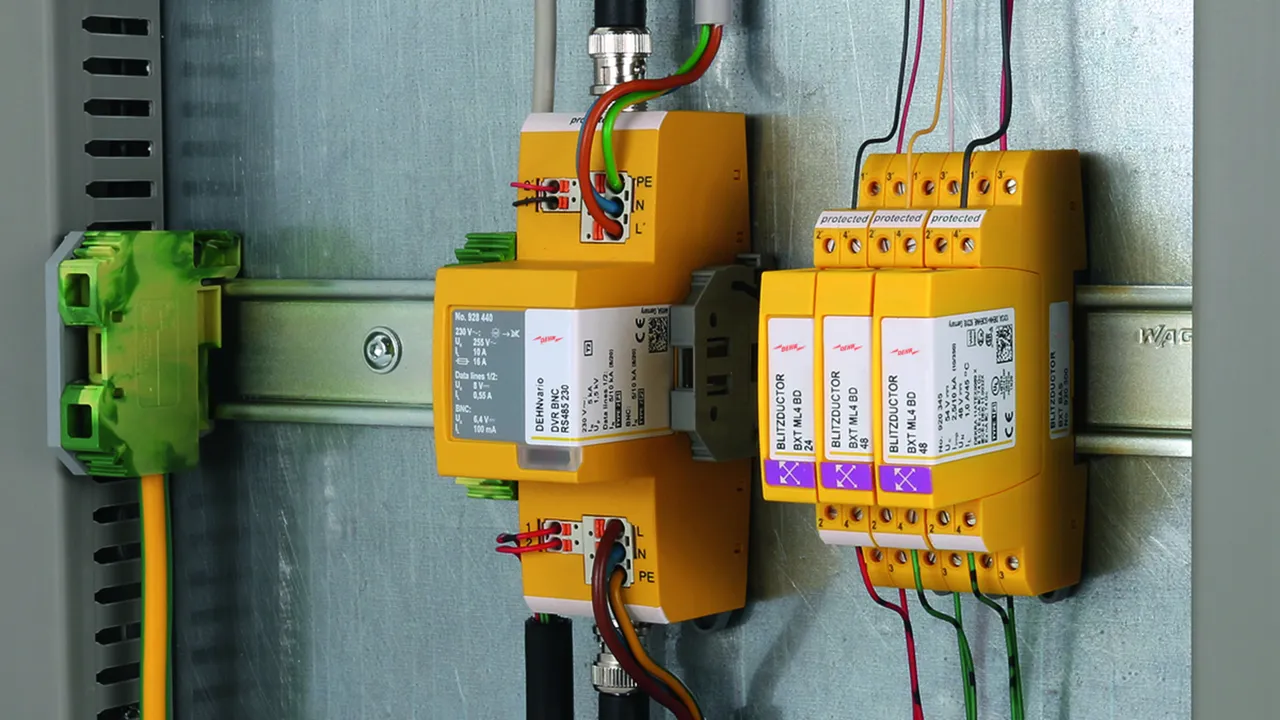

Příklad použití: kompaktní svodič 3 v 1 chrání v jednom přístroji tři rozhraní.

Zemnicí kontakt schopný vést bleskové a impulzní proudy.

Jednoduché připojení vodičů do nástrčných svorek bez použití nářadí.

Jednoduché vyjmutí jednotky svorek při výměně svodiče.

Integrované měřicí otvory pro testování signálových obvodů měřicím hrotem.

DVR 2 BY S 150 FM

Kompaktní kombinovaný svodič pro ochranu elektroakustických zařízení (např. reproduktorové systémy hlasové výstrahy). Ochrana jednoho páru vodičů s galvanickým oddělením a s možností přímého nebo nepřímého uzemnění stínění. Rychlá montáž bez pomoci nástrojů, s nástrčnými svorkami. Připojovací bloky je možno uvolnit z tělesa a vyjmout je za účelem výměny svodiče samotného. Integrovaný signalizační kontakt (rozpínací kontakt).

1 Product

Part No. 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Customs tariff No. (EU): 85363010, Gross weight: 161.30 g, PU: 1.00 ks

Images

Additional information

CAD files

Jmenovité napětí AC: 100 V
Nejvyšší provozní napětí DC: 150 V
Nejvyšší provozní napětí AC: 110 V
Jmenovitý proud při 70 °C: 10 A
Jmenovitý proud při 80 °C: 7 A
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA
D1 bleskový proud (10/350 µs) celkový : 9 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla: 7,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový: 22,5 kA
Mezní frekvence žíla-žíla: 1,4 MHz
Krytí: IP 20

Výrobek: DEHN
Typ: DVR 2 BY S 150 FM
Obj. č.: 928430
nebo rovnocenný.

Certificates

Technical data

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	150 V
Jmenovitý proud při 70 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	7 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	22,5 kA
Mezní frekvence žíla-žíla (f_G )	1,4 MHz

Třída svodiče	L
Jmenovité napětí AC (U_N )	100 V
Nejvyšší provozní napětí DC (U_C )	150 V
Nejvyšší provozní napětí AC (U_C )	110 V
Jmenovitý proud při 70 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	7 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	9 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	7,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	22,5 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 500 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 700 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 400 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 650 V
Mezní frekvence žíla-žíla (f_G )	1,4 MHz
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	péro/péro
Průřez jednožilových připojovacích vodičů	0,2 - 1,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2 - 1,5 mm²
Uzemnění přes	instalační lištu
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Kontakty dálkové signalizace/typ kontaktů	rozepínací
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Spínací výkon AC	250 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm²

Product 928430 was added to Notepad.

Go to Notepad

Product 928430 was added to the cart.

Go to Web-Shop

DVR BNC RS485 230

Kompaktní svodič přepětí 3 v 1 pro ochranu analogových kamerových systémů. Chrání videosignál (konektory BNC), datový signál (RS485) a napájecí napětí (230 V AC). Rychlá montáž bez pomoci nástrojů, s nástrčnými svorkami. Připojovací bloky je možno uvolnit z tělesa a vyjmout je za účelem výměny svodiče samotného. S jednoduchým indikátorem přetížení (230 V).

1 Product

Part No. 928440 DVR BNC RS485 230

GTIN 4013364280809, Customs tariff No. (EU): 85363010, Gross weight: 185.50 g, PU: 1.00 ks

Images

Additional information

Výrobek: DEHN
Typ: DVR BNC RS485 230
Obj. č.: 928440
nebo rovnocenný.

Certificates

Technical data

Video (BNC)
Třída svodiče	U
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
C2 jmenovitý impulzní proud (8/20 µs)/stínění-zem (I_n )	10 kA
Útlum při 300 MHz (75 ohmů)	≤ 3,0 dB
Připojení vstupu/výstupu	konektor BNC/konektor BNC
Data (RS485)
Třída svodiče	T
Nejvyšší provozní napětí DC (U_C )	8 V
Jmenovitý proud (I_L )	0,5 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence žíla-žíla (f_G )	100 MHz
Napájení (230 V)
Třída svodiče	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý proud (I_L )	10 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Maximální impulzní proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
Třída svodiče	U
Jmenovité napětí DC (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
D1 bleskový proud (10/350 µs)/stínění-zem (I_imp )	2 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
C2 jmenovitý impulzní proud (8/20 µs)/stínění-zem (I_n )	10 kA
Ochranná úroveň žíla-stínění při I_nC2 (U_P )	≤ 40 V
Ochranná úroveň stínění-zem při I_nC2 (U_P )	≤ 650 V
Ochranná úroveň žíla-stínění při 1 kV/µs C3 (U_P )	≤ 15 V
Ochranná úroveň stínění-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Útlum při 80 MHz (75 ohmů)	≤ 0,4 dB
Útlum při 300 MHz (75 ohmů)	≤ 3,0 dB
Zpětný útlum při 20 MHz (75 ohmů)	≥ 20 dB
Sériová impedance/žíla	4,7 ohm
Kapacita žíla-stínění (C)	≤ 35 pF
Kapacita stínění-zem (C)	≤ 30 pF
Připojení vstupu/výstupu	konektor BNC/konektor BNC
Data (RS485)
Třída svodiče	T
Jemnovité napětí DC (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	8 V
Nejvyšší provozní napětí AC (U_C )	5,6 V
Jmenovitý proud (I_L )	0,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	2 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 15 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Mezní frekvence žíla-žíla (f_G )	100 MHz
Sériová impedance/žíla	1,8 ohm
Kapacita žíla-žíla (C)	≤ 25 pF
Kapacita žíla-zem (C)	≤ 20 pF
Připojení vstupu/výstupu	pružina/pružina
Průřez jednožilových připojovacích vodičů	0,2 - 1,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2 - 1,5 mm²
Napájení (230 V)
Třída svodiče	typ 2/Třída II
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý proud (I_L )	10 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Maximální impulzní proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	MCB B16
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - bezpečný výpadek
Ukazatel poruchy (přerušení obvodu zátěže L-L')	červená
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm²
Všeobecné parametry
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva žlutá, UL 94 V-0
Krytí	IP 20
Montážní rozměr	2 1M, DIN-lišta 35 mm
Příslušenství (součástí dodávky)	nástroj pro odjištění připojovacích jednotek
