DEHNcord

Jedno-, dvou- nebo třípólový svodič přepětí s kontrolním a odpojovacím zařízením
Optický ukazatel poruchy
Verze s funkcí vypnutí obvodu zátěže v případě poruchy a ochranou řídící fáze
Kompaktní rozměry, i pro vnější použití

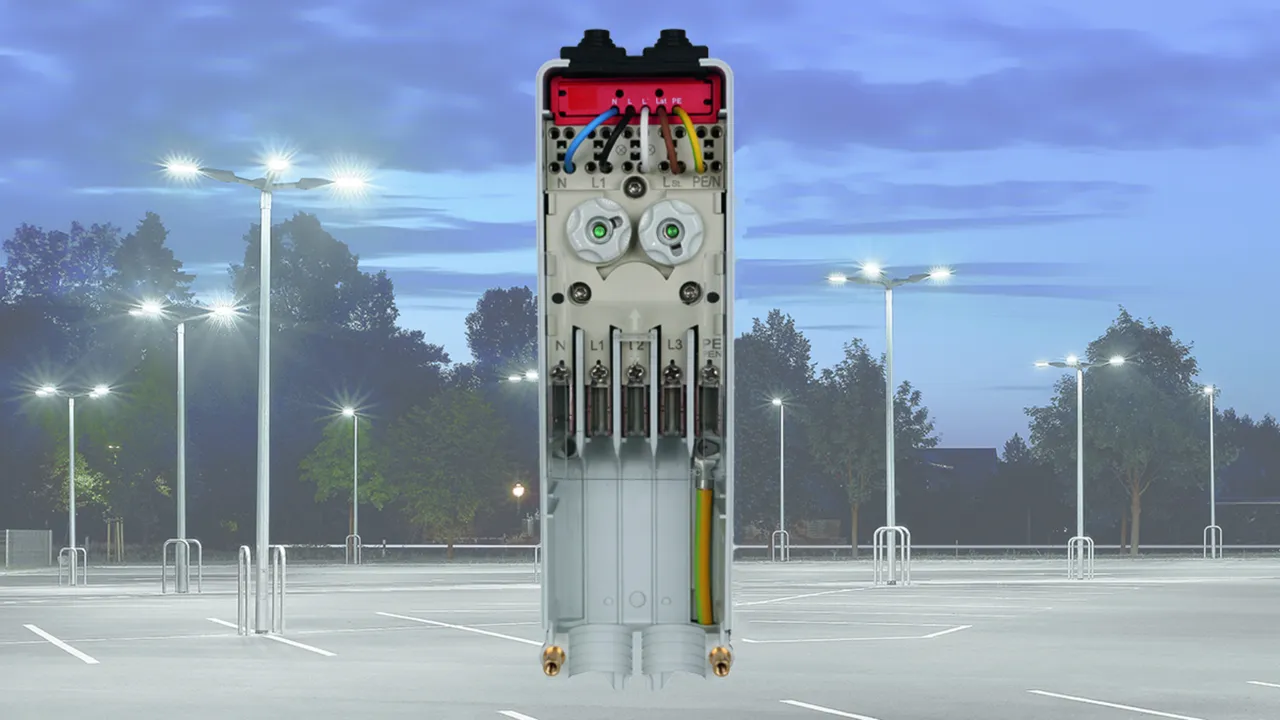

Pro instalaci do kabelových skříní, podpodlahových rozvodů napájení, kabelových žlabů a přístrojových krabic

Details

DEHNcord 3P TT 275 FM

Třífázový, kompaktní svodič přepětí pro TT a TN-S sítě.

1 Product

Part No. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, Customs tariff No. (EU): 85363030, Gross weight: 129.38 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord 3P TT 275 FM
vícepólový svodič přepětí typ 2 + typ 3
podle ČSN EN 61643-11
s kontaktem dálkové signalizace, ukazatel
provoz/porucha, montáž na DIN lištu
nebo přišroubováním
kompaktní rozměry: 94 x 39,5 x 36 mm
nejvyšší provozní napětí: 275 V ac
nejvyšší provozní napětí: 350 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 10 kA
celkový impulzní proud (8/20): 40 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě:
25 A gG v sérii/40 A gG paralelně
max. proudová zatížitelnost AC: 25 A
připojení vedení: Push-in
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR 3P TT 275 FM
Obj. č.: 900439
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2 + 3/třída II + třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí DC (U_C )	350 V
Jmenovitý provozní proud AC/DC (I_L )	25 A
Jmenovitý impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. impulzní proud (8/20 µs) [N-PE] (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	25 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Ukazatel poruchy	červená
Připojovací průřez Push-in svorek	0,2 ... 6 mm² drát/licna
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 900439 was added to Notepad.

Go to Notepad

Product 900439 was added to the cart.

Go to Web-Shop

DEHNcord L 2P

Dvoupólový svodič přepětí pro všechny elektroinstalační sítě (zapojení 1+1) a svítidla třídy ochrany I; kompaktní rozměry.

2 Products

Part No. 900430 DCOR L 2P 275

GTIN 4013364157286, Customs tariff No. (EU): 85363030, Gross weight: 73.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P 275
2-pólový svodič přepětí pro všechny
230 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275
Obj. č.: 900430
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka: 230 mm (L, N) / 240 mm (PE)
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Product 900430 was added to Notepad.

Go to Notepad

Product 900430 was added to the cart.

Go to Web-Shop

Part No. 900432 DCOR L 2P 320

GTIN 4013364157309, Customs tariff No. (EU): 85363030, Gross weight: 74.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P 320
2-pólový svodič přepětí pro všechny
230/277 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 320 V ac
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 320
Obj. č.: 900432
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/277 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka: 230 mm (L, N) / 240 mm (PE)
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Product 900432 was added to Notepad.

Go to Notepad

Product 900432 was added to the cart.

Go to Web-Shop

DEHNcord L 1P

Jednopólový svodič přepětí pro svítidla třídy ochrany II; kompaktní rozměry.

2 Products

Part No. 900431 DCOR L 1P 275

GTIN 4013364310827, Customs tariff No. (EU): 85363030, Gross weight: 60.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 1P 275
1-pólový svodič přepětí pro všechny
230 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 1P 275
Obj. č.: 900431
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Product 900431 was added to Notepad.

Go to Notepad

Product 900431 was added to the cart.

Go to Web-Shop

Part No. 900433 DCOR L 1P 320

GTIN 4013364157316, Customs tariff No. (EU): 85363030, Gross weight: 61.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 1P 320
1-pólový svodič přepětí pro všechny
230/277 V elektroinstalační sítě
svodič typ 2 podle ČSN EN 61643-11
instalace do podpodlahových rozvodů napájení,
kabelových žlabů a přístrojových krabic
ukazatel poruchy
nejvyšší provozní napětí: 320 V ac
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 25 A gG
nebo B/C 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DCOR L 1P 320
Obj. č.: 900433
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	25 A gG
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/277 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	320 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,75 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. nadproudová ochrana ze strany sítě	25 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm²,Délka 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA

Product 900433 was added to Notepad.

Go to Notepad

Product 900433 was added to the cart.

Go to Web-Shop

DEHNcord L 2P SN1864

Svodič přepětí pro svítidla třídy ochrany II; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Product

Part No. 999906 DCOR L 2P SN1864

GTIN 4013364310926, Customs tariff No. (EU): 85363030, Gross weight: 70.50 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P SN1864
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P SN1864
Obj. č.: 999906
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, hlavice osvětlení, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Doplňující zkoušky	------------------------------------
- Součtový impulzní proud (I_sum )	20 kA

Product 999906 was added to Notepad.

Go to Notepad

Product 999906 was added to the cart.

Go to Web-Shop

DEHNcord L 2P SN1860

Svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Product

Part No. 999937 DCOR L 2P SN1860

GTIN 4013364303195, Customs tariff No. (EU): 85363030, Gross weight: 86.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P SN1860
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P SN1860
Obj. č.: 999937
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 160 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory pojistkových/kabelových skříní umístěných na sloupech
Stupeň krytí v nainstalovaném stavu	IP 20
Doplňující zkoušky	------------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 999937 was added to Notepad.

Go to Notepad

Product 999937 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO LTG

Svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí v případě poruchy.

1 Product

Part No. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, Customs tariff No. (EU): 85363030, Gross weight: 62.50 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P 275 SO LTG
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO LTG
Obj. č.: 900446
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory pojistkových/kabelových skříní umístěných na sloupech
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Doplňující zkoušky	------------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 900446 was added to Notepad.

Go to Notepad

Product 900446 was added to the cart.

Go to Web-Shop

DEHNcord L 3P 275 SO LTG

Třípólový svodič přepětí pro všechny elektroinstalační systémy; kompaktní rozměry. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Product

Part No. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, Customs tariff No. (EU): 85363030, Gross weight: 71.50 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 3P 275 SO LTG
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 3P 275 SO LTG
Obj. č.: 900445
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, pojistkové skříně, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 900445 was added to Notepad.

Go to Notepad

Product 900445 was added to the cart.

Go to Web-Shop

SK EK480 G2S-2d LM DCOR

Pojistková skříňka EK480 je kvalitní produkt firmy Langmatz, který se vyznačuje vysokou kvalitou zpracování a praxí prověřenými vlastnostmi. Produktová řada EK480 splňuje všechny mechanické a elektrické požadavky a normy. Svítidla s vysoce kvalitní elektronikou mohou být účinně chráněna proti přepětí způsobenému spínacími jevy nebo blízkými údery blesku.

1 Product

Part No. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, Customs tariff No. (EU): 85362010, Gross weight: 788.00 g, PU: 20.00 ks

Images

Open PDF

Additional information

CAD files

Pojistková skříň EK480 se svodičem přepětí
DEHNcord L 3P 275 SO LTG
pro ochranu stožárů LED osvětlení
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
a dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line
rozměry skříně 277 x 80 x 67 mm
krytí: IP54 podle EN 60529/DIN VDE 0470
třída ochrany: II

Výrobek: DEHN
Typ: SK EK480 G2S-2d LM DCOR
Obj. č.: 900443
nebo rovnocenný.

Certificates

Technical data

Data pojistkové skříně
Rozměry	276 x 81 x 70 mm
Od vnitřního rozměru stožáru	89 mm
Typ připojení	vstup: nástrčné svorky/výstup: pružinové svorky
Maximální průřez připojovacího kabelu	1 - 3 kabel (4 resp. 5 x 16 mm²)
Výstupní svorky	max. 2,5 mm²
Data svodiče přepětí DEHNcord L 3P 275 SO LTG
SPD podle EN 61643-11 / ... IEC 61643-11	typ 2/třída II
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. impulzní proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

Data pojistkové skříně
Označení	EK480 s přepěťovou ochranou
Rozměry	276 x 81 x 70 mm
Od vnitřního rozměru stožáru	89 mm
Materiál těla přístroje	polyamid
Barva těla přístroje	standardní barva RAL 7035 světle šedá
Provedení	podle DIN 43 628 a VDE 0660 Teil 505
Krytí	IP 54 podle DIN VDE 0470 (EN 60529)
Třída krytí	II
Kryt	transparentní nebo šedý
Typ připojení	vstup: nástrčné svorky/výstup: pružinové svorky
Maximální průřez připojovacího kabelu	1 - 3 kabel (4 resp. 5 x 16 mm²)
Výstupní svorky	max. 2,5 mm²
Data svodiče přepětí DEHNcord L 3P 275 SO LTG
SPD podle EN 61643-11 / ... IEC 61643-11	typ 2/třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz) V (50/60 Hz)
Maximální provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. impulzní proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	Innenraum, Sicherungskästen / Kabelübergangskasten für Masteinbau
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Rozšířená technická data:	------------------------------------
- Kombinovaný impulz (U_OC )	10 kV

Product 900443 was added to Notepad.

Go to Notepad

Product 900443 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO LT

Dvoupólový svodič přepětí pro sítě TNC; kompaktní rozměry. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Product

Part No. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, Customs tariff No. (EU): 85363030, Gross weight: 70.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P 275 SO LT
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
pro instalaci do kabelových skříní
s ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud: 20 kA
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO LT
Obj. č.: 900435
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-PEN] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-PEN] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-PEN] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-PEN] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-PEN] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-PEN] při 1,5 kA (U_P )	≤ 0,85 kV
Doba odezvy [L-PEN] (t_A )	≤ 25 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-PEN] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-PEN] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vodiče	1,5 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory, pojistkové skříně, zapouzdřené stožárové skříně
Stupeň krytí v nainstalovaném stavu	IP 20
Certifikace	KEMA
Doplňující zkoušky	------------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 900435 was added to Notepad.

Go to Notepad

Product 900435 was added to the cart.

Go to Web-Shop

DEHNcord L 3P 275 SO IP

Třípólový svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. Krytí IP 65. S funkcí vypnutí výkonového proudového okruhu v případě poruchy a s ochranou řídící fáze.

1 Product

Part No. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, Customs tariff No. (EU): 85363030, Gross weight: 146.60 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 3P 275 SO IP
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP65)
např. do kabelových skříní.
S ochranou řídicí fáze
možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí a řídicí fázi
s upevňovacím třmenem
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 3P 275 SO IP
Obj. č.: 900447
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vedení	1,5 mm², délka cca 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Stupeň krytí v nainstalovaném stavu	IP 65
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 900447 was added to Notepad.

Go to Notepad

Product 900447 was added to the cart.

Go to Web-Shop

DEHNcord L 2P 275 SO IP

Dvoupólový svodič přepětí vhodný pro všechny elektroinstalační systémy; kompaktní rozměry. Krytí IP 65. S funkcí vypnutí v případě poruchy.

1 Product

Part No. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, Customs tariff No. (EU): 85363030, Gross weight: 139.90 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord L 2P 275 SO IP
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP65)
např. do kabelových skříní.
Možnost vypnutí svítidla v případě poruchy
stejně jako dodatečně integrovaný samostatný optický ukazatel poruchy
pro napájecí napětí
s upevňovacím třmenem
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20): 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana ze strany sítě: 16 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR L 2P 275 SO IP
Obj. č.: 900448
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Max. svodový proud (8/20 µs) (I_max )	10 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [L-N] při 3 kA (U_P )	≤ 1 kV
Ochranná úroveň [L-N] při 1,5 kA (U_P )	≤ 0,85 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. proudová zatížitelnost AC (I_L )	10 A
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Zkratová pevnost při nadproudové ochraně 16 A gG ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Ukazatel poruchy	červená
Přerušení obvodu v případě poruchy	ano
Počet vstupů	1
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Připojovací vedení	1,5 mm², délka cca 230 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Stupeň krytí v nainstalovaném stavu	IP 65
Doplňující zkoušky	------------------------------------
- Součtový impulzní proud (I_sum )	20 kA
Rozšířená technická data:	------------------------------------
Kombinovaný impulz (Uoc)	10 kV

Product 900448 was added to Notepad.

Go to Notepad

Product 900448 was added to the cart.

Go to Web-Shop

DEHNcord R 3P

Svodič přepětí pro elektrické žaluzie; kompaktní rozměry.

1 Product

Part No. 900449 DCOR R 3P 275

GTIN 4013364320031, Customs tariff No. (EU): 85363030, Gross weight: 151.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNcord R 3P 275
vícepólový svodič přepětí typ 2 podle ČSN EN 61643-11
s vodiči pro montáž ve venkovním prostředí (krytí IP54)
pro ochranu slunečních žaluzií resp. vnějších rolet
přerušení výkonového obvodu
pro stažení žaluzií v případě poruchy
nejvyšší provozní napětí: 275 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud (8/20): 5 kA
celkový impulzní proud (8/20) [L+N-PE]: 20 kA
schopnost omezit následný proud [N-PE]: 100 A eff
max. nadproudová ochrana AC: 10 A gG
max. proudová zatížitelnost AC: 10 A
energetická koordinace podle ČSN EN 62305-4
se svodiči řady Red/Line
se svodiči řady Red/Line

Výrobek: DEHN
Typ: DCOR R 3P 275
Obj. č.: 900449
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
Max. svodový proud (8/20 µs) (I_max )	5 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Připojovací konektor	Hirschmann STAK 3/STAS 3

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	10 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
Max. svodový proud (8/20 µs) (I_max )	5 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	15 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Bezpečný výpadek
Akustická signalizace poruchy	ano
Přerušení obvodu v případě poruchy	ano pro provoz směrem dolů
Počet vstupů	1
Připojovací konektor	Hirschmann STAK 3/STAS 3
Rozsah provozních teplot (T_U )	-20 °C ... +70 °C
Stupeň krytí v nainstalovaném stavu	IP 54

Product 900449 was added to Notepad.

Go to Notepad

Product 900449 was added to the cart.

Go to Web-Shop

DEHNcord

Details

DEHNcord 3P TT 275 FM

Part No. 900439 DCOR 3P TT 275 FM

You are not authorized to download 900439.stp

You are not authorized to download 900439.igs

You are not authorized to download 900439.jt

You are not authorized to download 900439.dwg

You are not authorized to download 900439m_D.dxf

You are not authorized to download 900439_eplan.zip

You are not authorized to download DEHN.900439.wspak

Product 900439 was added to Notepad.

Product 900439 was added to the cart.

DEHNcord L 2P

Part No. 900430 DCOR L 2P 275

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900430.edz

You are not authorized to download DEHN.900430.wspak

Product 900430 was added to Notepad.

Product 900430 was added to the cart.

Part No. 900432 DCOR L 2P 320

You are not authorized to download 900430.stp

You are not authorized to download 900430.igs

You are not authorized to download 900430.jt

You are not authorized to download 900430.dwg

You are not authorized to download 900430m.dxf

You are not authorized to download DEHN.900432.edz

You are not authorized to download DEHN.900432.wspak

Product 900432 was added to Notepad.

Product 900432 was added to the cart.

DEHNcord L 1P

Part No. 900431 DCOR L 1P 275

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900431.edz

You are not authorized to download DEHN.900431.wspak

Product 900431 was added to Notepad.

Product 900431 was added to the cart.

Part No. 900433 DCOR L 1P 320

You are not authorized to download 900431.stp

You are not authorized to download 900431.igs

You are not authorized to download 900431.jt

You are not authorized to download 900431.dwg

You are not authorized to download 900431m.dxf

You are not authorized to download DEHN.900433.edz

You are not authorized to download DEHN.900433.wspak

Product 900433 was added to Notepad.

Product 900433 was added to the cart.

DEHNcord L 2P SN1864

Part No. 999906 DCOR L 2P SN1864

You are not authorized to download 999906.stp

You are not authorized to download 999906.igs

You are not authorized to download 999906.jt

You are not authorized to download 999906.dwg

You are not authorized to download 999906m_D.dxf

You are not authorized to download DEHN.999906.edz

You are not authorized to download DEHN.999906.wspak

Product 999906 was added to Notepad.

Product 999906 was added to the cart.

DEHNcord L 2P SN1860

Part No. 999937 DCOR L 2P SN1860

You are not authorized to download 999937.stp

You are not authorized to download 999937.igs

You are not authorized to download 999937.jt

You are not authorized to download 999937.dwg

You are not authorized to download 999937m_D.dxf

You are not authorized to download DEHN.999937.edz

You are not authorized to download DEHN.999937.wspak

Product 999937 was added to Notepad.

Product 999937 was added to the cart.

DEHNcord L 2P 275 SO LTG

Part No. 900446 DCOR L 2P 275 SO LTG

You are not authorized to download 900446.stp
