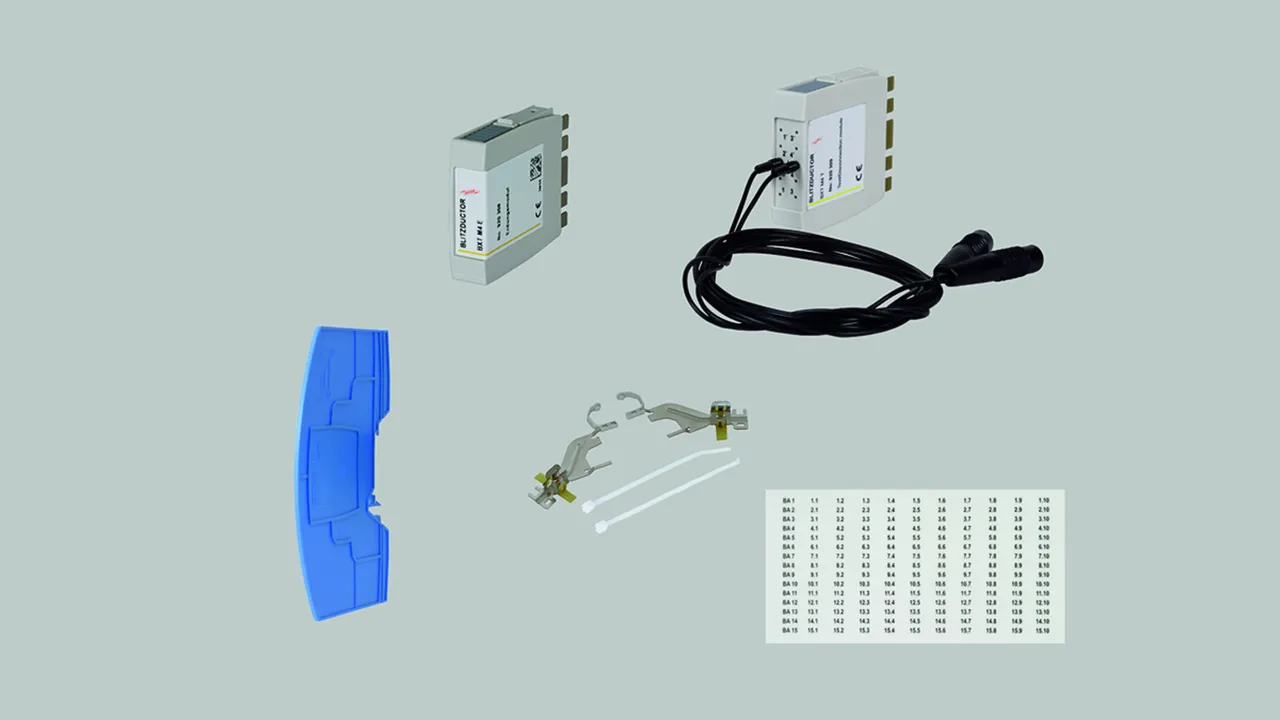

Příslušenství k BLITZDUCTOR SP / XT / XTU

Uzemňovací modul

Uzemňovací modul, zasunutý v základním dílu pro svodiče BLITZDUCTOR SP / XT / XTU, propojuje všechny vodiče připojené k základnímu dílu s vyrovnáním potenciálu. Slouží k přímému propojení nevyužitých žil v kabelu s uzemněním.

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

Uzemňovací modul BLITZDUCTOR SP/XT/XTU - základní díl BXT M4 E
zásuvný modul pro přímé uzemnění drátů připojených
k základnímu dílu BLITZDUCTOR XT.

Výrobek: DEHN
Typ: BXT M4 E
Obj. č.: 920308
nebo rovnocenný.

Certificates



Technical data

D1 bleskový proud (10/350 µs) celkový (Iimp ) 10 kA
Zasunutí do základní díl

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

Testovací/rozpojovací modul

Zasunutý testovací/rozpojovací modul přeruší okruhy vedení, připojených k základnímu dílu pro svodiče BLITZDUCTOR SP / XT / XTU a vyvede je do zkušebních zdířek, umístěných na čelní stěně modulu. Díky tomu je možno provést měření obvodů bez nutnosti odpojovat vedení od základního dílu.

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 ks

Predecessor

Images

Additional information

Měřicí/rozpojovací modul BLITZDUCTOR SP/XT/XTU - základní díl BXT M4 T
zásuvný rozpojovací modul
pro kontrolu vedení bez nutnosti
odpojení připojených drátů,
pro zasunutí do základního dílu BLITZDUCTOR XT.
Příslušenství: 2 měřicí kabely 1 m, ochranný sáček

Výrobek: DEHN
Typ: BXT M4 T
Obj. č.: 920309
nebo rovnocenný.

Certificates



Technical data

Maximální provozní napětí DC (UC ) 180 V
Jmenovitý proud při 80 °C (IL ) 1,0 A
Vnitřní odpor 0,1 ohm
Zasunutí do základní díl
Zkušební zdířky pozlacené, 1 mm
Příslušenství 2 měřicí kabely 1 m, ochranný sáček

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

Označovací štítky BA1 - BA15

2x 165 samolepicích štítků pro označení adresy sběrnice monitorovacích jednotek DRC MCM XT (BA 1 až BA 15) a průběžné číslo přidružených modulů BXT (1.1 - 1.10 až 15.1 - 15.10).

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information

Systém zančení BA1 - BA15
potištěné průhledné samolepicí štítky
s označením BA1 (1.1 - 1.10) až BA15 (15.1-15.10)
pro zjednodušení identifikace mezi
přístrojem DRC MCM XT a moduly Blitzductor XT
nebo základními díly,
štítky jsou průhledné, samolepicí
a odolné vůči otěru.

Výrobek: DEHN
Typ: BS BA1 BA15 BXT
Obj. č.: 920398
nebo rovnocenný.



Technical data

Rozměry (š x v) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

EMC - pružinové svorky

Dvě pružinové svorky jsou určeny k trvalému, nízkoimpedančnímu uzemnění stínění vedení, připojených k nechráněné a chráněné straně svodičů BLITZDUCTOR SP / XT / XTU. Součástí příslušenství jsou izolační a kabelové pásky a izolační krytka, usnadňující nepřímé uzemnění stínění připojeného vedení (pouze BXT). Použití u typů BXT(U) ML2 ...S .../BSP M2 ... (pouze přímé uzemnění).

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information

EMC pružinové svorky SAK BXT LR
2 pružinové svorky pro trvalé nízkoimpedanční
připojení stínění na chráněné a nechráněné
straně svodiče BLITZDUCTOR XT,
s integrovaným kódováním připojení
pro přímé nebo nepřímé uzemnění stínění,
s kabelovými páskami a izolační krytkou.
Rozsah svorky: 3 - 10 mm
Příslušenství: kabelové pásky, izolační krytky a pásky

Výrobek: DEHN
Typ: SAK BXT LR
Obj. č.: 920395
nebo rovnocenný.

Certificates



Technical data

D1 bleskový proud (10/350 µs) 5 kA
Zasunutí do připojovacích svorek BXT BAS/BSP BAS 4
Příslušenství kabelové pásky, izolační krytky a pásky

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

Oddělovací přepážka

Při použití zařízení přepěťové ochrany BLITZDUCTOR XT Ex (i) v jiskrově bezpečných elektrických obvodech je třeba zohlednit zvláštní požadavky instalace.
Podle normy EN 60079-11; 2007 (VDE 0170-7) je třeba mezi jiskrově bezpečnými a obyčejnými elektrickými obvody (týká se spojovacích součástek, např. připojovacích svorek) dodržet minimální vzdálenost ≥ 50 mm!
Při použití oddělovací přepážky Ex i TW DRC MCM EX je tento požadavek dodržen i v případě, že přístroje jsou těsně vedle sebe.
Obzvlášť vhodné jsou pro použití ve spojení s přístrojem DRC MCM XT pro sledování stavu modulů BXT. (1 balení = 2 kusy)

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information

Oddělovací přepážka TW DRC MCM EX
Ex(i) oddělovací přepážka
pro dodržení minimálního odstupu
(délky dráhy) 50 mm mezi svorkami
jiskrově bezpečných a ostatních
signálových obvodů podle ČSN EN 60079-11
pro montážní lišty 7 mm a 35 mm
polyamid PA 6.6, modrý

Výrobek: DEHN
Typ: TW DRC MCM EX
Obj. č.: 910697
nebo rovnocenný.



Technical data

Montáž na 35 mm instalační lištu TS 35 podle ČSN EN 60715

Product 910697 was added to Notepad.

Go to Notepad

Product 910697 was added to the cart.

Go to Web-Shop
