DPL 10 G3

Vhodné pro zasunutí do rozpojovacích nebo připojovacích svorkovnic systému LSA řady 2/10

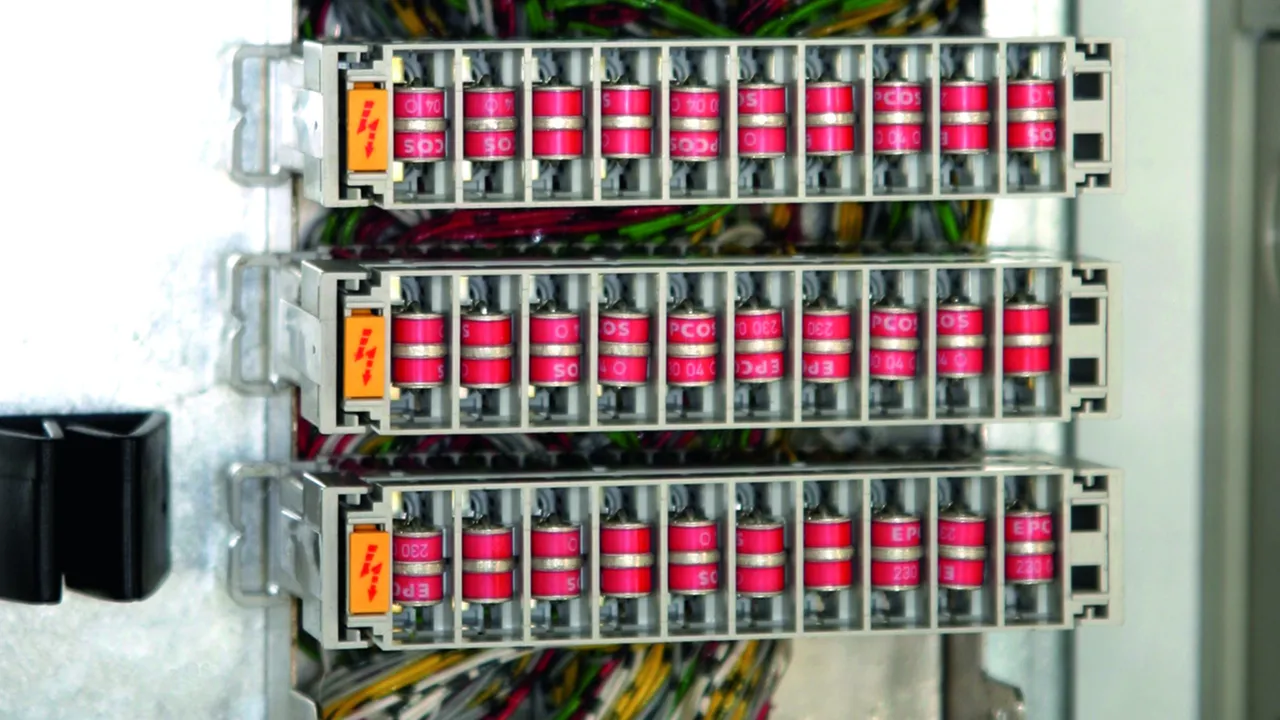

Blok pro připojení deseti párů žil, vybaveny deseti testovanými výbojkovými bleskojistkami
Samostatně vyjímatelné ochranné prvky (bleskojistky)

Details

DPL 10 G3

Zásuvný blok pro 10 párů vedení, osazený třípólovými výbojkovými bleskojistkami FSD s funkcí fail-safe a optickou signalizací, je vhodný pro téměř všechna použití. Výbojkové bleskojistky je možno v případě potřeby samostatně vyjmout.

2 Products

Part No. 907214 DPL 10 G3 110

GTIN 4013364100879, Customs tariff No. (EU): 85363010, Gross weight: 71.30 g, PU: 1.00 ks

Images

Additional information

Výrobek: DEHN
Typ: DPL 10 G3 110
Obj. č.: 907214
nebo rovnocenný.

Certificates

Technical data

Třída svodiče	B
Nejvyšší provozní napětí DC (U_c )	180 V
Jmenovitý proud (I_L )	0,4 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA

Třída svodiče	B
Jmenovité napětí (U_N )	110 V
Nejvyšší provozní napětí DC (U_c )	180 V
Nejvyšší provozní napětí AC (U_c )	127 V
Jmenovitý proud (I_L )	0,4 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Kapacita žíla-žíla (C)	≤ 5 pF
Kapacita žíla-zem (C)	≤ 5 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Zasunutí do	rozpojovacích a připojovacích lišt LSA 2/10
Uzemnění přes	montážní vanu/profil
Materiál těla přístroje	polyamid
Barva	šedá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Product 907214 was added to Notepad.

Go to Notepad

Product 907214 was added to the cart.

Go to Web-Shop

Part No. 907216 DPL 10 G3 110 FSD

GTIN 4013364106680, Customs tariff No. (EU): 85363010, Gross weight: 70.80 g, PU: 1.00 ks

Predecessor

Images

Additional information

Výrobek: DEHN
Typ: DPL 10 G3 110 FSD
Obj. č.: 907216
nebo rovnocenný.

Certificates

Technical data

Třída svodiče	B
Ukazatel poruchy	optický, změna barvy
Nejvyšší provozní napětí DC (U_c )	180 V
Jmenovitý proud (I_L )	0,4 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA

Třída svodiče	B
Ukazatel poruchy	optický, změna barvy
Jmenovité napětí (U_N )	110 V
Nejvyšší provozní napětí DC (U_c )	180 V
Nejvyšší provozní napětí AC (U_c )	127 V
Jmenovitý proud (I_L )	0,4 A
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Kapacita žíla-žíla (C)	≤ 5 pF
Kapacita žíla-zem (C)	≤ 5 pF
Činnost Fail-safe	výbojková bleskojistka s pružinovými kontakty
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Zasunutí do	rozpojovacích a připojovacích lišt LSA 2/10
Uzemnění přes	montážní vanu/profil
Materiál těla přístroje	polyamid
Barva	šedá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
