SFL-Protector

Přepěťová ochrana s kontrolním a odpojovacím zařízením
Odrušovací filtr
Zvýšená bezpečnost je zajištěna osvědčeným zapojením do "Y"
Síťový vypínač se signalizací provozu (pouze SFL PRO 6X)
Délka přívodního kabelu 2 m umožňuje flexibilní použití pro různé účely
Optická signalizace provoz (zelená)/porucha (červená)

Details

SFL PRO 6X

Prodlužovací přívod s přepěťovou ochranou a vysokofrekvenčním filtrem.

1 Product

Part No. 909250 SFL PRO 6X

GTIN 4013364132566, Customs tariff No. (EU): 85363010, Gross weight: 970.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

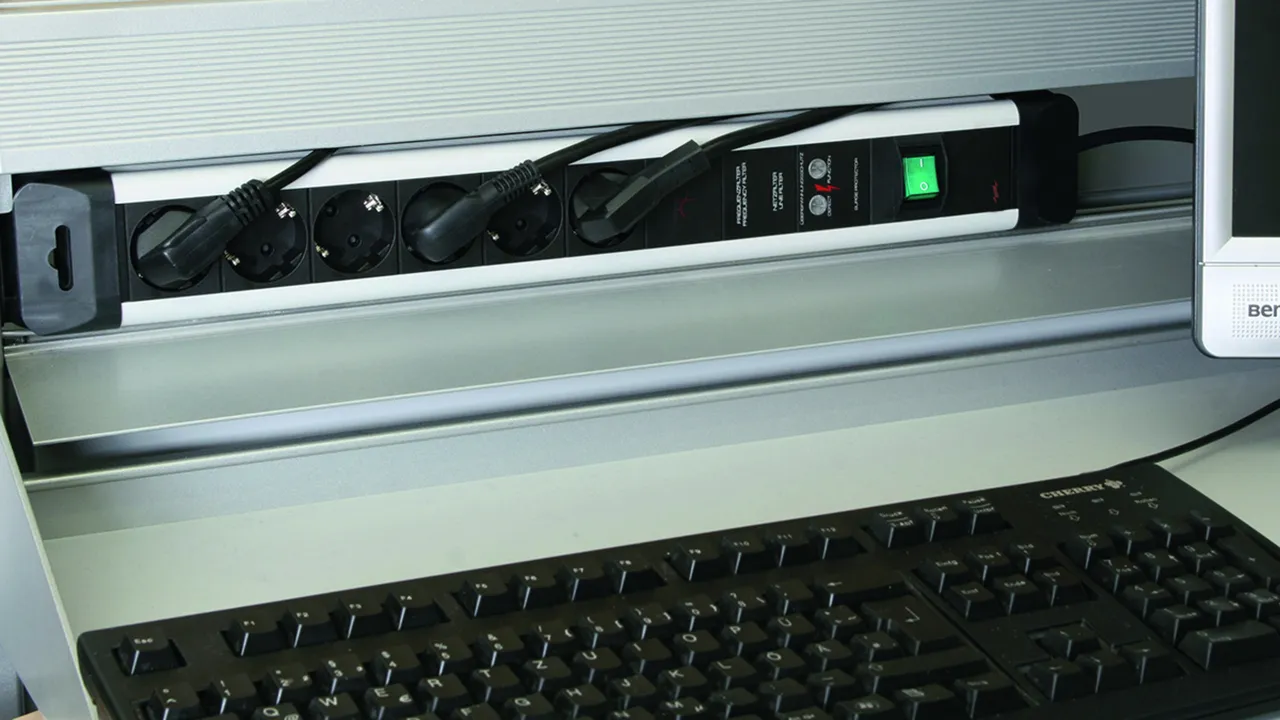

Prodlužovací přívod s přepěťovou ochranou SFL PRO 6X
šestizásuvkový prodlužovací přívod s přepěťovou ochranou a filtrem
svodič typ 3 podle ČSN EN 61643-11
odrušovací filtr podle DIN VDE 0565 Teil 3
síťový vypínač s ukazatelem provozu: zelená
optický ukazatel poruchy: červená
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,6 kV
celkový impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 16 A gG nebo B 16 A
útlum při f = 1 MHZ sym./asym. >= 32 dB/>= 30 dB
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: SFL PRO 6X
Obj. č.: 909250
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň (U_P )	≤ 1,6 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Počet zásuvek	6

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Procento poklesu napětí při U_C/I_L (∆U)	≤ 0,5 %
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň (U_P )	≤ 1,6 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1,5 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - Bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	2
Rozsah provozních teplot (T_U )	-20 °C ... +40 °C
Připojovací vedení	cca 2000 mm
Počet zásuvek	6
Montáž	zásuvka s ochranným kontaktem, systém DIN 49440 / DIN 49441
Materiál těla přístroje	termoplast, barva černá/stříbrná, UL 94 V-1
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	571 x 72 x 43 mm
Síťový filtr	podle DIN VDE 0565-3
Útlum při f = 1 MHz, symetrický	≥ 32 dB
Útlum při f = 1 MHz, nesymetrický	≥ 30 dB

Product 909250 was added to Notepad.

Go to Notepad

Product 909250 was added to the cart.

Go to Web-Shop

SFL PRO 6X 19"

Prodlužovací přívod s přepěťovou ochranou a vysokofrekvenčním filtrem pro datové skříně 482,6 mm (19").

1 Product

Part No. 909251 SFL PRO 6X 19"

GTIN 4013364132573, Customs tariff No. (EU): 85363010, Gross weight: 877.00 g, PU: 1.00 ks

Images

Additional information

Zásuvková lišta s přepěťovou ochranou SFL PRO 6X 19"
šestizásuvkový prodlužovací přívod s přepěťovou ochranou a filtrem
svodič typ 3 podle ČSN EN 61643-11
odrušovací filtr podle DIN VDE 0565 Teil 3
s ukazatelem provozu: zelená
optický ukazatel poruchy: červená
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,6 kV
celkový impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 16 A gG nebo B 16 A
útlum při f = 1 MHZ sym./asym. >= 32 dB/>= 30 dB
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: SFL PRO 6X 19"
Obj. č.: 909251
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň (U_P )	≤ 1,6 kV
Max. nadproudová ochrana ze strany sítě	B 16 A
Počet zásuvek	6

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Procento poklesu napětí při U_C/I_L (∆U)	≤ 0,5 %
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň (U_P )	≤ 1,6 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1,5 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - Bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	2
Rozsah provozních teplot (T_U )	-20 °C ... +40 °C
Připojovací vedení	cca 2000 mm
Počet zásuvek	6
Montáž	zásuvka s ochranným kontaktem, systém DIN 49440 / DIN 49441
Materiál těla přístroje	profil z eloxovaného hliníku, barva stříbrná
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	483 x 44 x 44 mm
Síťový filtr	podle DIN VDE 0565-3
Útlum při f = 1 MHz, symetrický	≥ 32 dB
Útlum při f = 1 MHz, nesymetrický	≥ 30 dB
