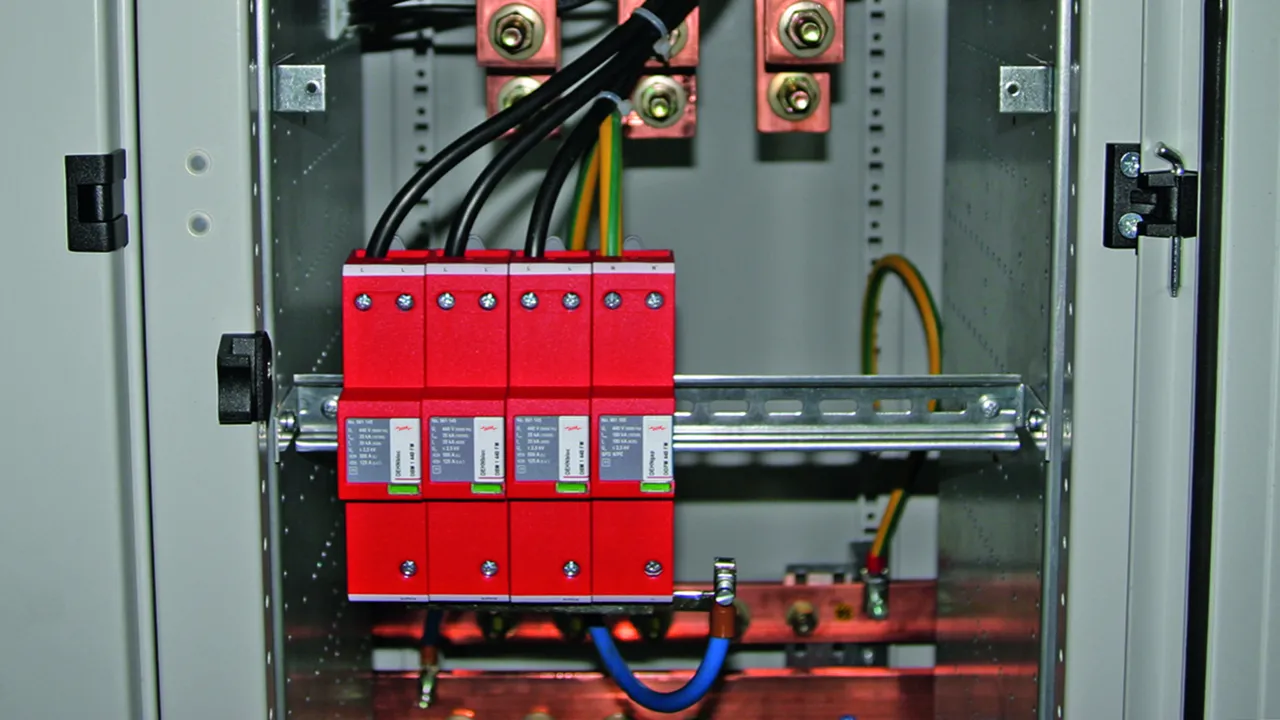

DEHNbloc Maxi 440/760

Svodič bleskových proudů na bázi jiskřiště
Schopnost svádět velmi vysoké bledkové proudy
Jiskřiště s technologií RADAX-Flow s vysokou schopností zhasnout nebo omezit následné proudy
Přímá koordinace se svodičem přepětí DEHNguard bez nutnosti vkládat oddělovací tlumivku nebo zajistit délku vedení
Funkční stav nebo porucha je signalizována zeleným/červeným terčíkem v signalizačním poli

Details

DEHNbloc Maxi 1 440 (FM)

Jednopólový, koordinovaný svodič bleskových proudů pro sítě 400/690 V; s kontaktem dálkové signalizace pro systém monitorování stavu (bezpotenciálový přepínač).

2 Products

Part No. 961140 DBM 1 440

GTIN 4013364116269, Customs tariff No. (EU): 85363090, Gross weight: 592.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 440
1 pólový, koordinovaný svodič bleskových proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
s technologií RADAX-Flow
k omezení vysokých následných proudů
ukazatel poruchy
nejvyšší provozní napětí: 440 V ac
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 35 kA
schopnost omezit následný proud: do 100 kAeff.
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DBM 1 440
Obj. č.: 961140
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V
Bleskový proud (10/350 µs) (I_imp )	35 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Certifikace	UL, CSA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Jmenovité napětí AC (U_N )	400 V
Nejvyšší provozní napětí AC (U_C )	440 V
Bleskový proud (10/350 µs) (I_imp )	35 kA
Specifická energie (W/R)	306,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (I_n )	35 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV (U_T) – charakteristika	760 V/120 min - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N/PEN) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N/PEN) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL, CSA
Rozšířená technická data:	Použití v rozvodnách s prospektivním zkratovým proudem vyšším než 50 kA_eff(zkoušeno podle VDE)
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení/zhasnutí následného síťového proudu	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff (ta ≤ 0,2 s)	500 A gG
– Max. předjištění (L) do I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Product 961140 was added to Notepad.

Go to Notepad

Product 961140 was added to the cart.

Go to Web-Shop

Part No. 961145 DBM 1 440 FM

GTIN 4013364116276, Customs tariff No. (EU): 85363090, Gross weight: 601.60 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 440 FM
1 pólový, koordinovaný svodič bleskových proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
s technologií RADAX-Flow
k omezení vysokých následných proudů
ukazatel poruchy
nejvyšší provozní napětí: 440 V ac
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 35 kA
schopnost omezit následný proud: do 100 kAeff.
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DBM 1 440 FM
Obj. č.: 961145
nebo rovnocenný.

Certificates

Wave breaker function

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V
Bleskový proud (10/350 µs) (I_imp )	35 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Certifikace	UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Jmenovité napětí AC (U_N )	400 V
Nejvyšší provozní napětí AC (U_C )	440 V
Bleskový proud (10/350 µs) (I_imp )	35 kA
Specifická energie (W/R)	306,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (I_n )	35 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. předjištění (L) do I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV (U_T) – charakteristika	760 V/120 min - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N/PEN) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N/PEN) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v rozvodnách s prospektivním zkratovým proudem vyšším než 50 kA_eff (zkoušeno podle VDE)
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení/zhasnutí následného síťového proudu	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff (ta ≤ 0,2 s)	500 A gG
– Max. předjištění (L) do I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Product 961145 was added to Notepad.

Go to Notepad

Product 961145 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 760 FM

Jednopólový, koordinovaný svodič bleskových proudů pro sítě 690 V; s kontaktem dálkové signalizace pro systém monitorování stavu (bezpotenciálový přepínač).

1 Product

Part No. 961175 DBM 1 760 FM

GTIN 4013364116283, Customs tariff No. (EU): 85363090, Gross weight: 589.80 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 760 FM
1 pólový, koordinovaný svodič bleskových proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
s technologií RADAX-Flow
k omezení vysokých následných proudů
ukazatel poruchy
nejvyšší provozní napětí: 760 V ac
ochranná úroveň: <= 4 kV
bleskový proud (10/350): 25 kA
schopnost omezit následný proud: do 100 kAeff.
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DBM 1 760 FM
Obj. č.: 961175
nebo rovnocenný.

Certificates

Wave breaker function

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	760 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 4 kV
Max. předjištění (L) do I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Certifikace	UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Jmenovité napětí AC (U_N )	690 V
Nejvyšší provozní napětí AC (U_C )	760 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (I_n )	25 kA
Ochranná úroveň (U_P )	≤ 4 kV
Schopnost omezit následný proud AC (I_fi )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Max. předjištění (L) při I_K> 25 kA_eff	100 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV (U_T) – charakteristika	1320 V/120 min - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL, CSA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
