连接夹具，用于连接钢筋

连接夹具，用于钢筋网或钢筋与圆导体及扁平导体的连接。

连接方式：
(II) = 平行
(+) = 十字

Details

图 5：连接夹具，货号：308 035
lorem ipsum
图 1：钢筋直径
参考：依据EN 10080：2005，用于混凝土的钢筋。
lorem ipsum
图 2：U型夹，货号：308 045
lorem ipsum
图 3：U型夹，货号：308 046
lorem ipsum
图 4：U型夹，带接线端子
lorem ipsum

用于T型，十字和平行连接

1 Product

Part No. 308025 VK A UNI ST

GTIN 4013364035881, Customs tariff No. (EU): 853590, Gross weight: 102.00 g, PU: 50.00 件

Images

Additional information

连接夹具，用于连接钢筋，镀锌钢
用于钢筋网或钢筋与圆导体的连接
用于T型，十字和平行连接
材料: 镀锌钢 St/tZn
夹持范围 圆导体 / 圆导体: (+) 6-10 / 6-10 mm
夹持范围 圆导体 / 扁平导体: (+) 6-10 / 30 mm
夹持范围 扁平导体 / 扁平导体: (II) 30 / 30 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 9 kA

制造商： DEHN
型号: VK A UNI ST
货号: 308025
其他类似产品

Certificates



Technical data

材料 镀锌钢 St/tZn
夹持范围 圆导体 / 圆导体 (+) 6-10 / 6-10 mm
夹持范围 圆导体 / 扁平导体 (+) 6-10 / 30 mm
夹持范围 扁平导体 / 扁平导体 (II) 30 / 30 mm
螺栓 di M10 x 25 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

Product 308025 was added to Notepad.

Go to Notepad

Product 308025 was added to the cart.

Go to Web-Shop

用于T型，十字和平行连接

1 Product

Part No. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Customs tariff No. (EU): 853590, Gross weight: 111.00 g, PU: 25.00 件

Images

Additional information

连接夹具，用于连接钢筋，镀锌钢
用于钢筋网或钢筋与扁平导体的连接
用于T型，十字和平行连接
材料: 镀锌钢 St/tZn
夹持范围 圆导体 / 扁平导体: (+) 6-10 / 30 mm
夹持范围 扁平导体 / 扁平导体: (+ / II) 30 / 30 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 13 kA

制造商： DEHN
型号: VK 6.10 FL30 FL30 BSB STTZN
货号: 308026
其他类似产品

Certificates



Technical data

材料 镀锌钢 St/tZn
夹持范围 圆导体 / 扁平导体 (+) 6-10 / 30 mm
夹持范围 扁平导体 / 扁平导体 (+ / II) 30 / 30 mm
螺栓 di M10 x 25 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 308026 was added to Notepad.

Go to Notepad

Product 308026 was added to the cart.

Go to Web-Shop

用于T型和十字连接

注意：推荐拧紧力矩 ≥ 10 Nm

1 Product

Part No. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Customs tariff No. (EU): 853590, Gross weight: 130.00 g, PU: 50.00 件

Images

Additional information

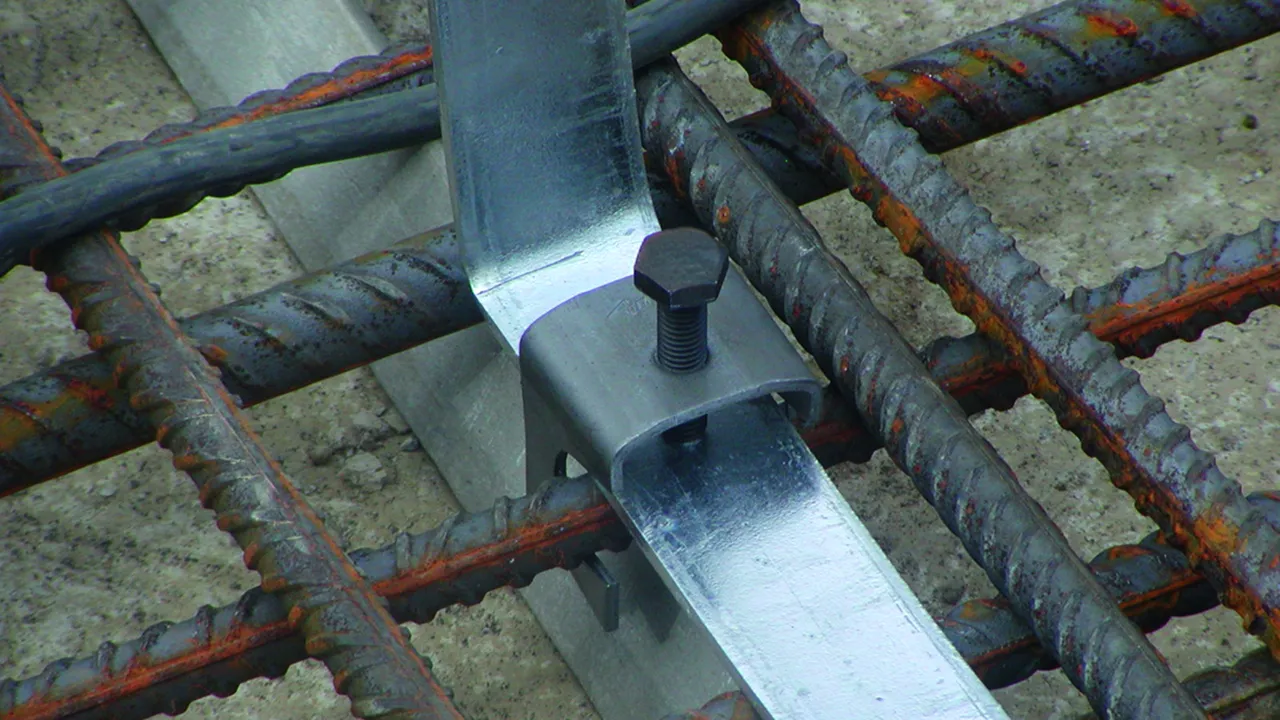

连接夹具，用于连接钢筋，裸钢
用于钢筋网或钢筋与扁平导体的连接
用于T型和十字连接
材料: 裸钢 St/bare
夹持范围 圆导体 / 扁平导体: (+) 6-22 / 30-40 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 1.0 kA

制造商： DEHN
型号: VK A R22 F40 STBL
货号: 308030
其他类似产品

Certificates



Technical data

材料 裸钢 St/bare
夹持范围 圆导体 / 扁平导体 (+) 6-22 / 30-40 mm
螺栓 di M10 x 40 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1.0 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 308030 was added to Notepad.

Go to Notepad

Product 308030 was added to the cart.

Go to Web-Shop

用于T型，十字和平行连接，带夹件

用于连接圆导体，或固定接地端子，同时固定在建筑模板中。

1 Product

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 853590, Gross weight: 169.60 g, PU: 25.00 件

Images

Additional information

连接夹具，用于连接钢筋，裸钢
用于钢筋与圆导体的连接
用于T型，十字和平行连接
带夹件，用于连接圆导体，或固定接地端子
同时固定在建筑模板中
材料: 裸钢 St/bare
夹持范围 圆导体 / 圆导体: (+/II) 6-22 / 6-10 mm
夹持范围 圆导体 / 扁平导体: (+) 6-22 / 40 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 1.0 kA

制造商： DEHN
型号: VK 6.22 FL40 KB6.10 BSB STBL
货号: 308035
其他类似产品

Certificates



Technical data

材料 裸钢 St/bare
夹持范围 圆导体 / 圆导体 (+/II) 6-22 / 6-10 mm
夹持范围 圆导体 / 扁平导体 (+) 6-22 / 40 mm
螺栓 di M10 x 60 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1.0 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 308035 was added to Notepad.

Go to Notepad

Product 308035 was added to the cart.

Go to Web-Shop

U型夹具，用于大直径钢筋

1 Product

Part No. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Customs tariff No. (EU): 853590, Gross weight: 266.50 g, PU: 25.00 件

Images

Additional information

U型夹具，用于大直径钢筋，裸钢
用于圆导体或扁平导体与钢筋的连接

材料: 裸钢 St/bare
夹持范围 圆导体 / 圆导体: (II) 16-48 / 6-10 mm
夹持范围 圆导体 / 扁平导体: (II) 16-48 / 30-40 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 16 kA

制造商： DEHN
型号: BVK 16.48 6.10 FL40 BSB STBL
货号: 308045
其他类似产品

Certificates



Technical data

材料 裸钢 St/bare
夹持范围 圆导体 / 圆导体 (II) 16-48 / 6-10 mm
夹持范围 圆导体 / 扁平导体 (II) 16-48 / 30-40 mm
螺栓 U型螺栓 M10 x 48 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 308045 was added to Notepad.

Go to Notepad

Product 308045 was added to the cart.

Go to Web-Shop

U型夹具，用于大直径钢筋，带两个夹件

用于十字连接圆导体（6-10 mm），或连接固定接地端子。

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 853590, Gross weight: 292.40 g, PU: 25.00 件

Images

Additional information

U型夹具，用于大直径钢筋，裸钢
用于圆导体或扁平导体与钢筋的连接
带夹件，用于十字连接圆导体，或连接固定接地端子
材料: 裸钢 St/bare
夹持范围 圆导体 / 圆导体: (+/II) 16-48 / 6-10 mm
夹持范围 圆导体 / 扁平导体: (II) 16-48 / 30-40 mm
测试标准: EN 62561-1
短路电流 (AC 50 Hz / DC): 9.9 kA

制造商： DEHN
型号: BVK 16.48 FL40 KB6.10 BSB STBL
货号: 308046
其他类似产品

Certificates



Technical data

材料 裸钢 St/bare
夹持范围 圆导体 / 圆导体 (+/II) 16-48 / 6-10 mm
夹持范围 圆导体 / 扁平导体 (II) 16-48 / 30-40 mm
螺栓 U型螺栓 M10 x 48 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9.9 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 308046 was added to Notepad.

Go to Notepad

Product 308046 was added to the cart.

Go to Web-Shop
