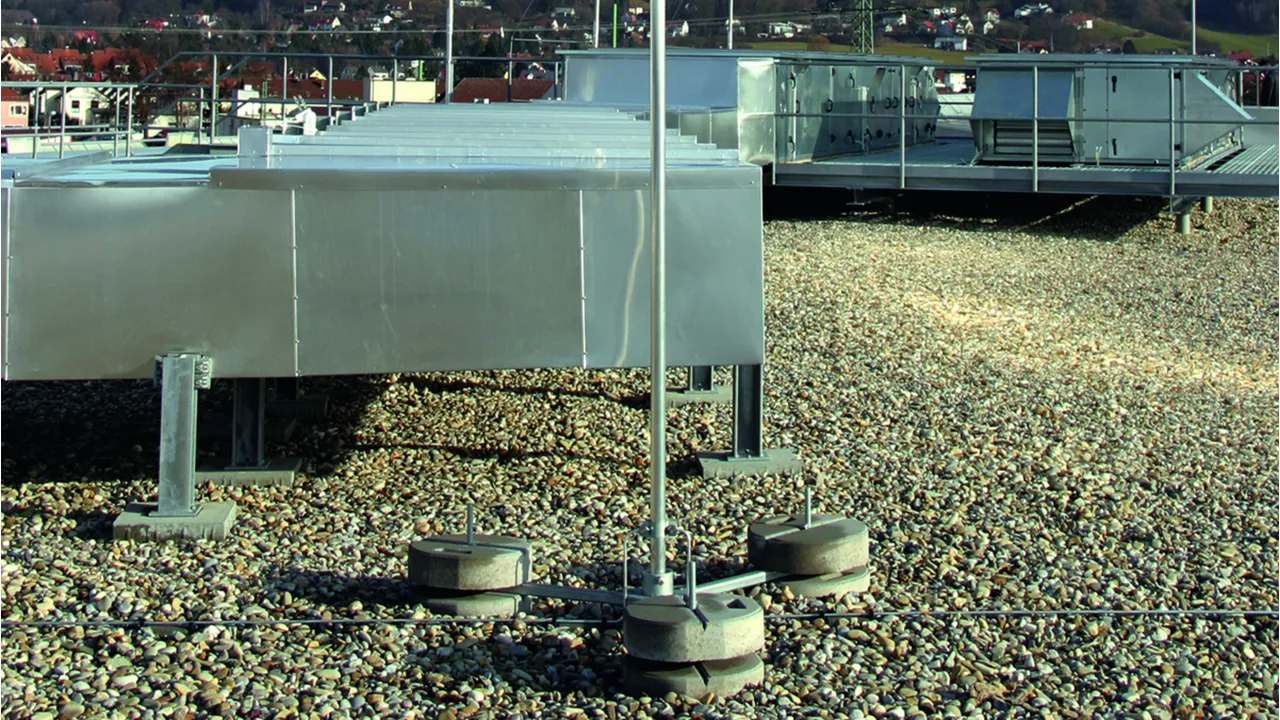

自支撑接闪针，高度4 m至9 m

自支撑接闪针，带铰链三脚架，用于保护大型屋顶设施，可根据屋顶斜度调节倾斜角，最大10°。

混凝土底座（货号：102 010）和垫盘（货号：102 050）需要单独订购。

组件：
- 支撑管，管径 Ø40 x 5 mm
- 金属管接闪针，多段式，直径：Ø16 / 10 mm；可选 Ø22 / 16 / 10 mm
- 双夹具，夹持圆导体直径：8-10 mm
- 三脚架，带固定楔的混凝土底座

注意：必须考虑屋顶允许的最大载荷，并与建筑商确认。

高度可达5.5 m

4 Products

Part No. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Customs tariff No. (EU): 853890, Gross weight: 13.40 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 4000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 185 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 4000 mm
半径: 560 mm
最大抗风能力，使用3块17 kg混凝土底座: 132 km/h
最大抗风能力，使用6块17 kg混凝土底座: 184 km/h
最大抗风能力，使用9块17 kg混凝土底座: 185 km/h
三脚架占地面积: 1210 x 1340 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 4000 AL DBS KB STTZN
货号: 105400
其他类似产品

Certificates



Technical data

高度 4000 mm
半径 560 mm
最大抗风能力，使用3块17 kg混凝土底座 132 km/h
最大抗风能力，使用6块17 kg混凝土底座 184 km/h
最大抗风能力，使用9块17 kg混凝土底座 185 km/h
三脚架占地面积 1210 x 1340 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105400 was added to Notepad.

Go to Notepad

Product 105400 was added to the cart.

Go to Web-Shop

Part No. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Customs tariff No. (EU): 853890, Gross weight: 13.80 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 4500 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 186 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 4500 mm
半径: 560 mm
最大抗风能力，使用3块17 kg混凝土底座: 117 km/h
最大抗风能力，使用6块17 kg混凝土底座: 163 km/h
最大抗风能力，使用9块17 kg混凝土底座: 186 km/h
三脚架占地面积: 1210 x 1340 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 4500 AL DBS KB STTZN
货号: 105450
其他类似产品

Certificates



Technical data

高度 4500 mm
半径 560 mm
最大抗风能力，使用3块17 kg混凝土底座 117 km/h
最大抗风能力，使用6块17 kg混凝土底座 163 km/h
最大抗风能力，使用9块17 kg混凝土底座 186 km/h
三脚架占地面积 1210 x 1340 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105450 was added to Notepad.

Go to Notepad

Product 105450 was added to the cart.

Go to Web-Shop

Part No. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Customs tariff No. (EU): 853890, Gross weight: 15.00 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 5000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 163 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须
单独订购。
高度: 5000 mm
半径: 560 mm
最大抗风能力，使用3块17 kg混凝土底座: 99 km/h
最大抗风能力，使用6块17 kg混凝土底座: 132 km/h
最大抗风能力，使用9块17 kg混凝土底座: 163 km/h
三脚架占地面积: 1210 x 1340 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 5000 AL DBS KB STTZN
货号: 105500
其他类似产品

Certificates



Technical data

高度 5000 mm
半径 560 mm
最大抗风能力，使用3块17 kg混凝土底座 99 km/h
最大抗风能力，使用6块17 kg混凝土底座 132 km/h
最大抗风能力，使用9块17 kg混凝土底座 163 km/h
三脚架占地面积 1210 x 1340 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105500 was added to Notepad.

Go to Notepad

Product 105500 was added to the cart.

Go to Web-Shop

Part No. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Customs tariff No. (EU): 853890, Gross weight: 15.20 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 5500 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 147 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 5500 mm
半径: 560 mm
最大抗风能力，使用3块17 kg混凝土底座: 93 km/h
最大抗风能力，使用6块17 kg混凝土底座: 121 km/h
最大抗风能力，使用9块17 kg混凝土底座: 147 km/h
三脚架占地面积: 1210 x 1340 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 5500 AL DBS KB STTZN
货号: 105550
其他类似产品

Certificates



Technical data

高度 5500 mm
半径 560 mm
最大抗风能力，使用3块17 kg混凝土底座 93 km/h
最大抗风能力，使用6块17 kg混凝土底座 121 km/h
最大抗风能力，使用9块17 kg混凝土底座 147 km/h
三脚架占地面积 1210 x 1340 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105550 was added to Notepad.

Go to Notepad

Product 105550 was added to the cart.

Go to Web-Shop

高度可达9 m，带可调节不锈钢支架（直径 10mm）

7 Products

Part No. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Customs tariff No. (EU): 853890, Gross weight: 29.40 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 6000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 187 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须
单独订购。
高度: 6000 mm
半径: 1435 mm
最大抗风能力，使用3块17 kg混凝土底座: 110 km/h
最大抗风能力，使用6块17 kg混凝土底座: 137 km/h
最大抗风能力，使用9块17 kg混凝土底座: 170 km/h
最大抗风能力，使用12块17 kg混凝土底座: 187 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 6000 AL DBS KB STTZN
货号: 105600
其他类似产品

Certificates



Technical data

高度 6000 mm
半径 1435 mm
最大抗风能力，使用3块17 kg混凝土底座 110 km/h
最大抗风能力，使用6块17 kg混凝土底座 137 km/h
最大抗风能力，使用9块17 kg混凝土底座 170 km/h
最大抗风能力，使用12块17 kg混凝土底座 187 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105600 was added to Notepad.

Go to Notepad

Product 105600 was added to the cart.

Go to Web-Shop

Part No. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Customs tariff No. (EU): 853890, Gross weight: 30.00 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 6500 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 187 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 6500 mm
半径: 1435 mm
最大抗风能力，使用3块17 kg混凝土底座: 105 km/h
最大抗风能力，使用6块17 kg混凝土底座: 132 km/h
最大抗风能力，使用9块17 kg混凝土底座: 159 km/h
最大抗风能力，使用12块17 kg混凝土底座: 187 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 6500 AL DBS KB STTZN
货号: 105650
其他类似产品

Certificates



Technical data

高度 6500 mm
半径 1435 mm
最大抗风能力，使用3块17 kg混凝土底座 105 km/h
最大抗风能力，使用6块17 kg混凝土底座 132 km/h
最大抗风能力，使用9块17 kg混凝土底座 159 km/h
最大抗风能力，使用12块17 kg混凝土底座 187 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105650 was added to Notepad.

Go to Notepad

Product 105650 was added to the cart.

Go to Web-Shop

Part No. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Customs tariff No. (EU): 853890, Gross weight: 31.20 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 7000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 163 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 7000 mm
半径: 1435 mm
最大抗风能力，使用3块17 kg混凝土底座: 96 km/h
最大抗风能力，使用6块17 kg混凝土底座: 120 km/h
最大抗风能力，使用9块17 kg混凝土底座: 137 km/h
最大抗风能力，使用12块17 kg混凝土底座: 163 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 7000 AL DBS KB STTZN
货号: 105700
其他类似产品

Certificates



Technical data

高度 7000 mm
半径 1435 mm
最大抗风能力，使用3块17 kg混凝土底座 96 km/h
最大抗风能力，使用6块17 kg混凝土底座 120 km/h
最大抗风能力，使用9块17 kg混凝土底座 137 km/h
最大抗风能力，使用12块17 kg混凝土底座 163 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105700 was added to Notepad.

Go to Notepad

Product 105700 was added to the cart.

Go to Web-Shop

Part No. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Customs tariff No. (EU): 853890, Gross weight: 31.40 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 7500 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 149 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 7500 mm
半径: 1435 mm
最大抗风能力，使用3块17 kg混凝土底座: 93 km/h
最大抗风能力，使用6块17 kg混凝土底座: 112 km/h
最大抗风能力，使用9块17 kg混凝土底座: 135 km/h
最大抗风能力，使用12块17 kg混凝土底座: 149 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 7500 AL DBS KB STTZN
货号: 105750
其他类似产品

Certificates



Technical data

高度 7500 mm
半径 1435 mm
最大抗风能力，使用3块17 kg混凝土底座 93 km/h
最大抗风能力，使用6块17 kg混凝土底座 112 km/h
最大抗风能力，使用9块17 kg混凝土底座 135 km/h
最大抗风能力，使用12块17 kg混凝土底座 149 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105750 was added to Notepad.

Go to Notepad

Product 105750 was added to the cart.

Go to Web-Shop

Part No. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Customs tariff No. (EU): 853890, Gross weight: 32.60 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 8000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 137 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 8000 mm
半径: 1435 mm
最大抗风能力，使用6块17 kg混凝土底座: 105 km/h
最大抗风能力，使用9块17 kg混凝土底座: 124 km/h
最大抗风能力，使用12块17 kg混凝土底座: 137 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 16 10 8000 AL DBS KB STTZN
货号: 105800
其他类似产品

Certificates



Technical data

高度 8000 mm
半径 1435 mm
最大抗风能力，使用6块17 kg混凝土底座 105 km/h
最大抗风能力，使用9块17 kg混凝土底座 124 km/h
最大抗风能力，使用12块17 kg混凝土底座 137 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105800 was added to Notepad.

Go to Notepad

Product 105800 was added to the cart.

Go to Web-Shop

Part No. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Customs tariff No. (EU): 853890, Gross weight: 32.80 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 8500 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 132 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 8500 mm
半径: 1435 mm
最大抗风能力，使用6块17 kg混凝土底座: 101 km/h
最大抗风能力，使用9块17 kg混凝土底座: 117 km/h
最大抗风能力，使用12块17 kg混凝土底座: 132 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 8500 AL DBS KB STTZN
货号: 105850
其他类似产品

Certificates



Technical data

高度 8500 mm
半径 1435 mm
最大抗风能力，使用6块17 kg混凝土底座 101 km/h
最大抗风能力，使用9块17 kg混凝土底座 117 km/h
最大抗风能力，使用12块17 kg混凝土底座 132 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105850 was added to Notepad.

Go to Notepad

Product 105850 was added to the cart.

Go to Web-Shop

Part No. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Customs tariff No. (EU): 853890, Gross weight: 33.67 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 9000 毫米
带可折叠三脚架的自支撑接闪针，
用于保护较大的屋顶结构，
可适应最大 10° 的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 132 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 9000 mm
半径: 1435 mm
最大抗风能力，使用6块17 kg混凝土底座: 101 km/h
最大抗风能力，使用9块17 kg混凝土底座: 117 km/h
最大抗风能力，使用12块17 kg混凝土底座: 132 km/h
三脚架占地面积: 2530 x 2850 mm
三脚架材料: 镀锌钢 St/tZn
接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)

制造商： DEHN
型号: FS D40 22 16 10 9000 AL DBS KB STTZN
货号: 105900
其他类似产品

Certificates



Technical data

高度 9000 mm
半径 1435 mm
最大抗风能力，使用6块17 kg混凝土底座 101 km/h
最大抗风能力，使用9块17 kg混凝土底座 117 km/h
最大抗风能力，使用12块17 kg混凝土底座 132 km/h
三脚架占地面积 2530 x 2850 mm
三脚架材料 镀锌钢 St/tZn
接闪针材料 铝 Al
测试标准 EN 62561-(1+2)

Product 105900 was added to Notepad.

Go to Notepad

Product 105900 was added to the cart.

Go to Web-Shop
back to top
