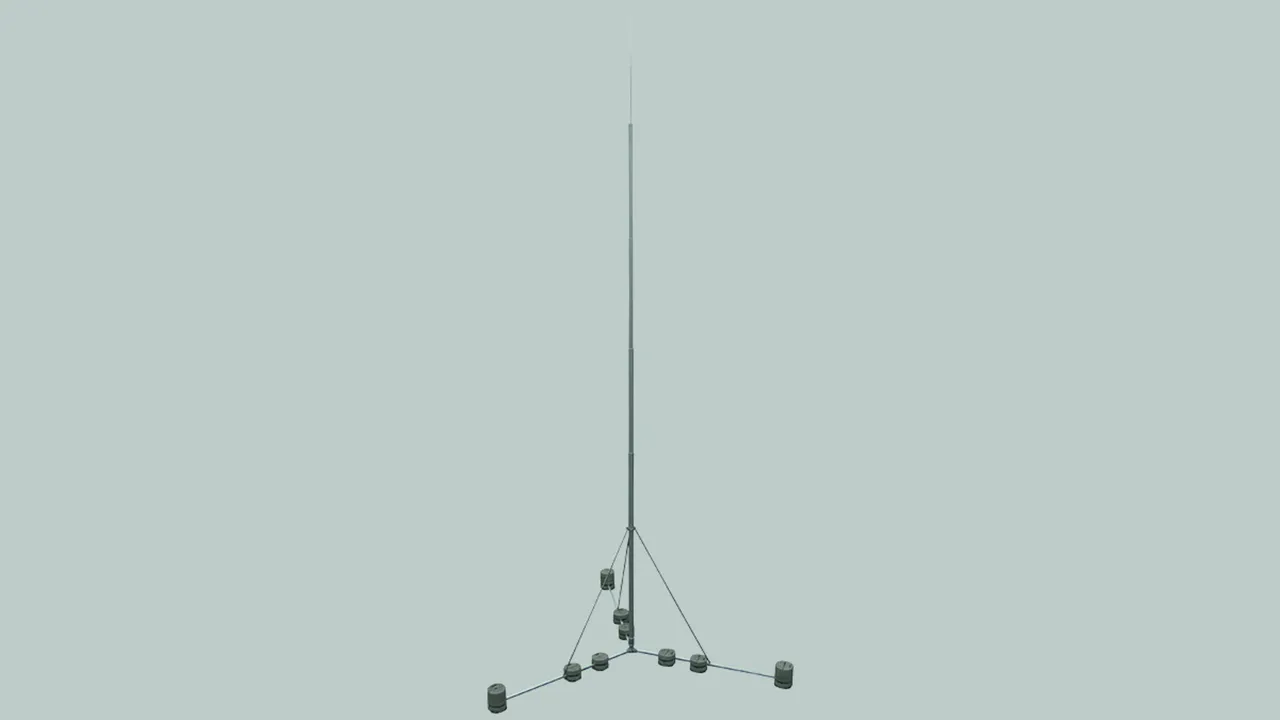

自支撑接闪针，高度12 m至14 m

自支撑接闪针，带铰链三脚架，用于保护大型屋顶设施，或装设在压实地面，无需敷设地基，可根据屋顶斜度调节倾斜角，最大5°。
混凝土底座（货号：102 010）和垫盘（货号：102 050）需要单独订购。

多段支撑管可套接，用螺栓进行固定。
运输长度约4500 mm。

组件：
接闪针由多段铝管组成
- 支撑管，管径 Ø100 x 5 mm，长度约4000 m。
- 支撑管，管径 Ø90 x 3 mm，长度约2000 m。
- 支撑管，管径 Ø80 x 3 mm + Ø70 x 3 mm，每段长度约2000 m。
- 可选支撑管，管径 Ø40 x 5 mm，长度约2000 m。
- 接闪针，铝制
- 双夹具，夹持圆导体直径：8-10 mm
- 三脚架，带固定楔的混凝土底座，包括不锈钢支架20 x 20 x 2 mm

注意：必须考虑屋顶允许的最大载荷，并与建筑商确认。

高度可达12 m

1 Product

Part No. 105922 FS D100 10 12M AL DBS STTZN

GTIN 4013364240520, Customs tariff No. (EU): 853890, Gross weight: 97.42 kg, PU: 1.00 件

Predecessor

Images

Additional information

自支撑接闪针高度 12 米
自支撑接闪针 12 米
带可折叠三脚架
用于保护较大的屋顶结构
或装设在压实地面，
无需敷设地基。可适用于最大
5 度的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 170 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 12000 mm
半径: 3000 mm
最大抗风能力，使用18块17 kg混凝土底座: 129 km/h
最大抗风能力，使用21块17 kg混凝土底座: 149 km/h
最大抗风能力，使用24块17 kg混凝土底座: 170 km/h
三脚架占地面积: 4920 x 5640 mm
三脚架材料: 镀锌钢 St/tZn
接闪杆/接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座: 约 420 kg
地面载荷，使用21块17 kg混凝土底座: 约 475 kg
地面载荷，使用24块17 kg混凝土底座: 约 525 kg

制造商： DEHN
型号: FS D100 10 12M AL DBS STTZN
货号: 105922
其他类似产品

Certificates



Technical data

高度 12000 mm
半径 3000 mm
最大抗风能力，使用18块17 kg混凝土底座 129 km/h
最大抗风能力，使用21块17 kg混凝土底座 149 km/h
最大抗风能力，使用24块17 kg混凝土底座 170 km/h
三脚架占地面积 4920 x 5640 mm
三脚架材料 镀锌钢 St/tZn
接闪杆/接闪针材料 铝 Al
测试标准 EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座 约 420 kg
地面载荷，使用21块17 kg混凝土底座 约 475 kg
地面载荷，使用24块17 kg混凝土底座 约 525 kg

Product 105922 was added to Notepad.

Go to Notepad

Product 105922 was added to the cart.

Go to Web-Shop

高度可达13 m

1 Product

Part No. 105923 FS D100 10 13M AL DBS STTZN

GTIN 4013364242081, Customs tariff No. (EU): 853890, Gross weight: 98.42 kg, PU: 1.00 件

Images

Additional information

自支撑接闪针高度 13 米
自支撑接闪针 13 米
带可折叠三脚架
用于保护较大的屋顶结构
或装设在压实地面，
无需敷设地基。可适用于最大
5 度的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 149 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 13000 mm
半径: 3000 mm
最大抗风能力，使用18块17 kg混凝土底座: 124 km/h
最大抗风能力，使用21块17 kg混凝土底座: 137 km/h
最大抗风能力，使用24块17 kg混凝土底座: 149 km/h
三脚架占地面积: 4920 x 5640 mm
三脚架材料: 镀锌钢 St/tZn
接闪杆/接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座: 约 421 kg
地面载荷，使用21块17 kg混凝土底座: 约 476 kg
地面载荷，使用24块17 kg混凝土底座: 约 526 kg

制造商： DEHN
型号: FS D100 10 13M AL DBS STTZN
货号: 105923
其他类似产品

Certificates



Technical data

高度 13000 mm
半径 3000 mm
最大抗风能力，使用18块17 kg混凝土底座 124 km/h
最大抗风能力，使用21块17 kg混凝土底座 137 km/h
最大抗风能力，使用24块17 kg混凝土底座 149 km/h
三脚架占地面积 4920 x 5640 mm
三脚架材料 镀锌钢 St/tZn
接闪杆/接闪针材料 铝 Al
测试标准 EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座 约 421 kg
地面载荷，使用21块17 kg混凝土底座 约 476 kg
地面载荷，使用24块17 kg混凝土底座 约 526 kg

Product 105923 was added to Notepad.

Go to Notepad

Product 105923 was added to the cart.

Go to Web-Shop

高度可达14 m

1 Product

Part No. 105924 FS D100 10 14M AL DBS STTZN

GTIN 4013364242104, Customs tariff No. (EU): 853890, Gross weight: 103.42 kg, PU: 1.00 件

Predecessor

Images

Additional information

自支撑接闪针高度 14 米
14 米自支撑接闪针，
带可折叠的三脚架
用于保护较大的屋顶结构
或装设在压实地面，
无需敷设地基。可适用于最大
5 度的屋顶坡度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 145 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 14000 mm
半径: 3000 mm
最大抗风能力，使用18块17 kg混凝土底座: 117 km/h
最大抗风能力，使用21块17 kg混凝土底座: 132 km/h
最大抗风能力，使用24块17 kg混凝土底座: 145 km/h
三脚架占地面积: 4920 x 5640 mm
三脚架材料: 镀锌钢 St/tZn
接闪杆/接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座: 约 430 kg
地面载荷，使用21块17 kg混凝土底座: 约 481 kg
地面载荷，使用24块17 kg混凝土底座: 约 532 kg

制造商： DEHN
型号: FS D100 10 14M AL DBS STTZN
货号: 105924
其他类似产品

Certificates



Technical data

高度 14000 mm
半径 3000 mm
最大抗风能力，使用18块17 kg混凝土底座 117 km/h
最大抗风能力，使用21块17 kg混凝土底座 132 km/h
最大抗风能力，使用24块17 kg混凝土底座 145 km/h
三脚架占地面积 4920 x 5640 mm
三脚架材料 镀锌钢 St/tZn
接闪杆/接闪针材料 铝 Al
测试标准 EN 62561-(1+2)
地面载荷，使用18块17 kg混凝土底座 约 430 kg
地面载荷，使用21块17 kg混凝土底座 约 481 kg
地面载荷，使用24块17 kg混凝土底座 约 532 kg
