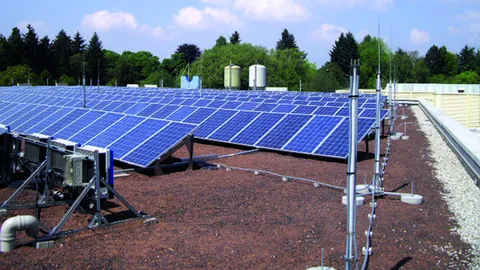

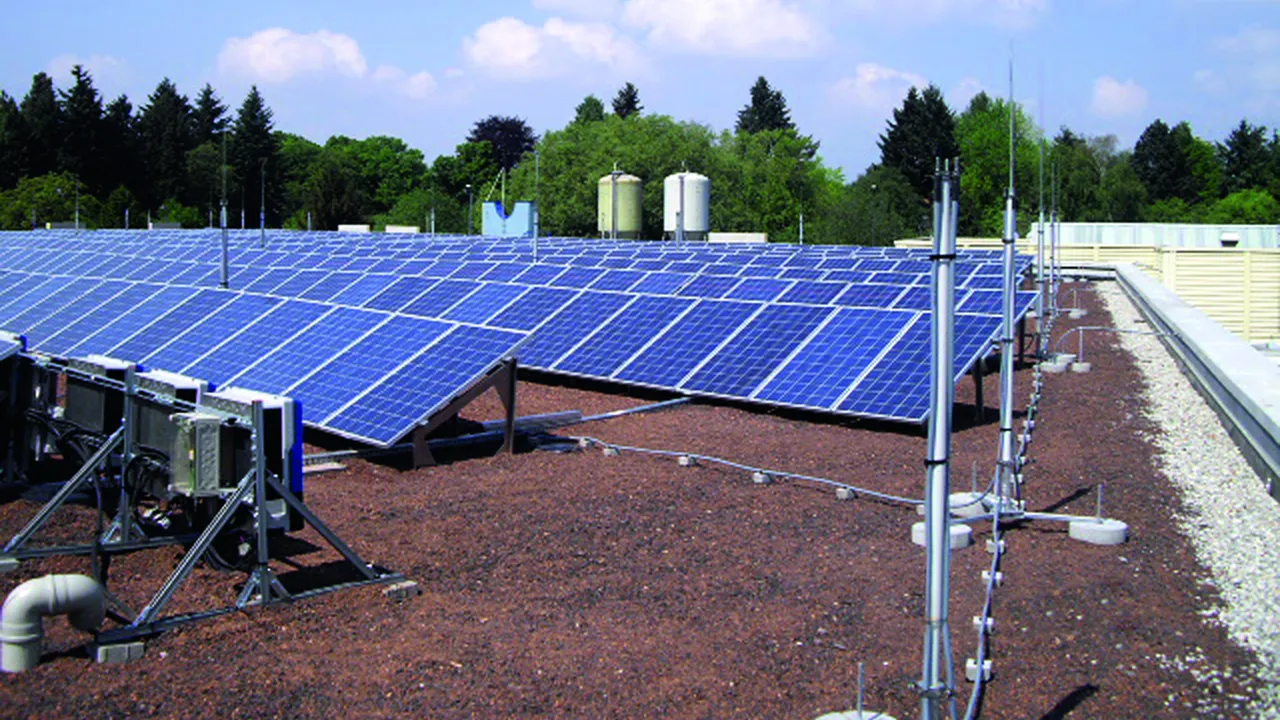

接闪针，可用于HVI light引下线，用于平屋顶

包含用于4根HVI light引下线的连接板和用于将引下线安装在接闪针上的固定附件。
可根据屋顶斜度调节倾斜角，最大10°。
混凝土底座（重量17 kg）和垫盘需要单独订购。

接闪针30，可用于HVI light引下线，I型，高度2300 mm

1 Product

Part No. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

GTIN 4013364252073, Customs tariff No. (EU): 853890, Gross weight: 4.73 kg, PU: 1.00 件

Predecessor

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 30 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
可适应最大 10° 的屋顶坡度。
接闪杆 30，可用于 HVI light 引下线，I 型
总高度为 2300 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须
单独订购。
高度: 2300 mm
三脚架材料: 镀锌钢 St/tZn
三脚架半径: 320 mm
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 1300 mm
绝缘部分: 1095 mm
接闪针长度: 1000 mm
接闪针材料: 不锈钢 StSt
最大抗风能力，使用 3 块/17 kg 混凝土底座，2 个外部 HVI light: 149 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D30 L2300 DBS R320 GFK AL STTZN
货号: 819282
其他类似产品

Certificates



Technical data

三脚架材料 镀锌钢 St/tZn
三脚架半径 320 mm
支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 1300 mm
绝缘部分 1095 mm
接闪针长度 1000 mm
接闪针材料 不锈钢 StSt
最大抗风能力，使用 3 块/17 kg 混凝土底座，2 个外部 HVI light 149 km/h
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819282 was added to Notepad.

Go to Notepad

Product 819282 was added to the cart.

Go to Web-Shop

接闪针30，可用于HVI light引下线，II型，高度2800 mm

1 Product

Part No. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

GTIN 4013364252097, Customs tariff No. (EU): 853890, Gross weight: 4.59 kg, PU: 1.00 件

Predecessor

Images

Additional information

接闪杆，可用于平顶屋面上的 HVI light 引下线
整套配有 4 芯连接板，用于
HVI light 引下线以及将引下线
安装在接闪杆上的紧固套件。
为了保持与导电部件之间的隔离距离
根据 DIN EN 62305-3 (VDE 0185-305-3) 标准
玻璃纤维增强塑料 (GRP) 制成的绝缘部分
管径 30 mm
材料系数 km = 0.7
浅灰色，抗紫外线
接闪杆尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
可适应最大 10° 的屋顶坡度。
接闪杆 D 30，可用于 HVI light 引下线，II 型
总高度为 2800 mm
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须
单独订购。
高度: 2800 mm
三脚架材料: 镀锌钢 St/tZn
三脚架半径: 320 mm
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 1300 mm
绝缘部分: 1095 mm
接闪针长度: 1500 mm
接闪针材料: 铝 Al
最大抗风能力，使用 3 块/17 kg 混凝土底座，2 个外部 HVI light: 132 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: FM D30 L2800 DBS R320 GFK AL STTZN
货号: 819287
其他类似产品

Certificates



Technical data

三脚架材料 镀锌钢 St/tZn
三脚架半径 320 mm
支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 1300 mm
绝缘部分 1095 mm
接闪针长度 1500 mm
接闪针材料 铝 Al
最大抗风能力，使用 3 块/17 kg 混凝土底座，2 个外部 HVI light 132 km/h
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)
