DV ZP TNC 255

Art.-Nr. 900390

Product 900390 was added to Notepad.

Go to Notepad

Product 900390 was added to the cart.

Go to Web-Shop

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifická energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 25 kA_eff(prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění do I_K= 25 kA_eff	315 A gG
Max. předjištění při I_K> 25 kA_eff	200 A gG
Napětí TOV [L-PEN] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Kontrola stavu	tlačítko s kontrolkou
Počet vstupů	1
Průřez připojovacích vodičů (PEN, 9)	10 - 35 mm² jemně slaněný/50 mm² hrubě slaněný
Montáž	40 mm sběrnicový systém
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 30 (s krytem)
Montážní rozměr	3 TE, DIN 43880
Certifikace	VDE

DV ZP TT 255

Art.-Nr. 900391

Product 900391 was added to Notepad.

Go to Notepad

Product 900391 was added to the cart.

Go to Web-Shop

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N] (I_imp )	25 kA
Specifická energie [L-N] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [N-PE] (I_imp )	100 kA
Specifická energie [N-PE] (W/R)	2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost omezit následný proud [L-N] AC (I_fi )	25 kA_eff
Schopnost omezit následný proud [N-PE] AC (I_fi )	100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění do I_K= 25 kA_eff	315 A gG
Max. předjištění při I_K> 25 kA_eff	200 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Kontrola stavu	tlačítko s kontrolkou
Počet vstupů	1
Průřez připojovacích vodičů (PE, 9)	10 - 35 mm² jemně slaněný/50 mm² hrubě slaněný
Montáž	40 mm sběrnicový systém
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 30 (s krytem)
Montážní rozměr	3 TE, DIN 43880
Certifikace	VDE
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,2 kV

Results for products (0)

Results for content (0)

DEHNventil ZP

DV ZP TNC 255

Art.-Nr. 900390

Product 900390 was added to Notepad.

Product 900390 was added to the cart.

DV ZP TT 255

Art.-Nr. 900391

Product 900391 was added to Notepad.

Product 900391 was added to the cart.

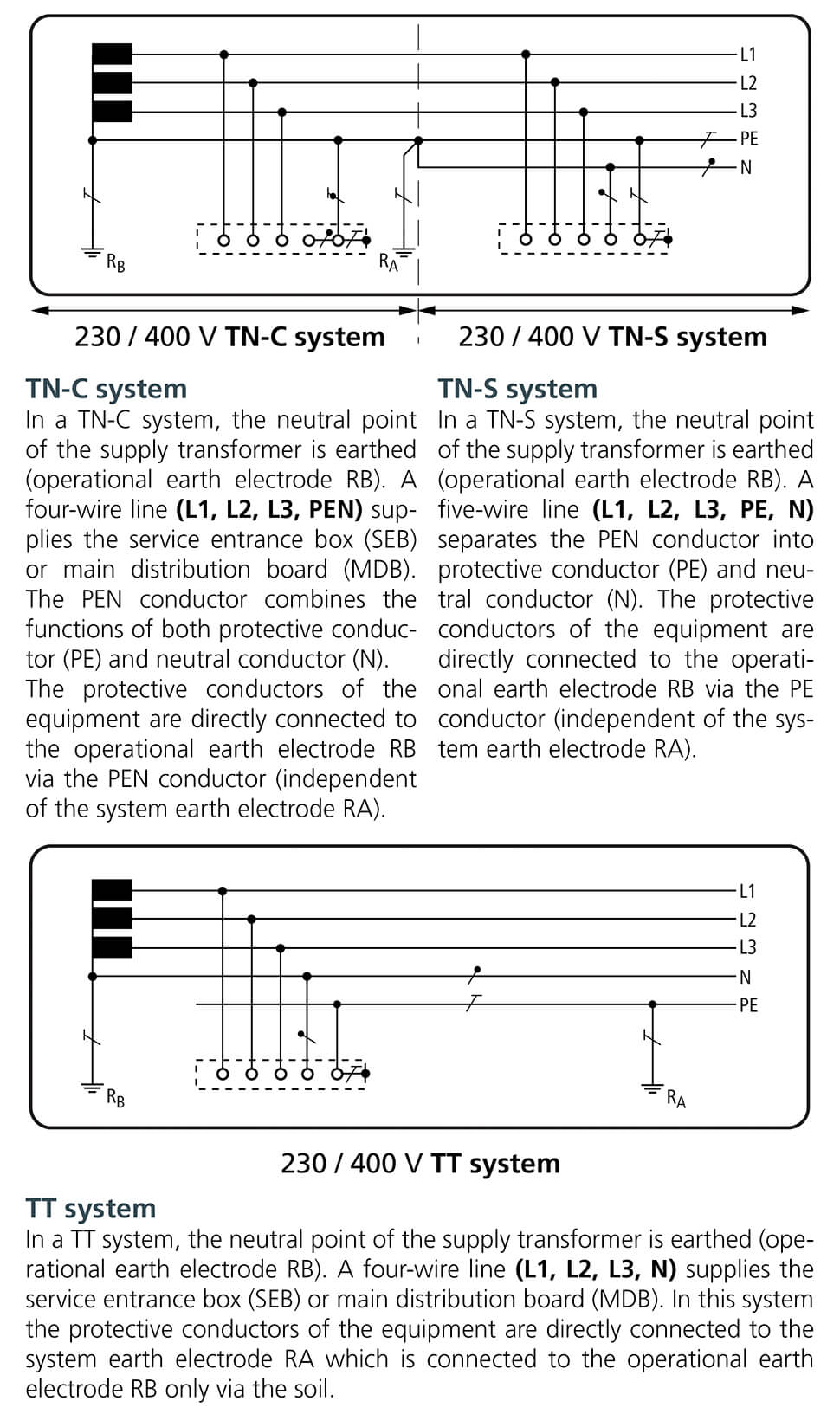

Network system
