DEHNcube EMOB

Wielobiegunowa ochrona przepięciowa w skrzynce przyłączeniowej na potrzeby elektromobilności
Gotowa do podłączenia kompletna jednostka na potrzeby elektromobilności
Przetestowana zgodnie z EN 61643-11 i EN 61439-2
Do stosowania zgodnie z DIN VDE und EN 61439 na potrzeby elektromobilności
Instalacja po stronie wychodzącej już okablowana
Pasuje do zastosowań do 22 kW

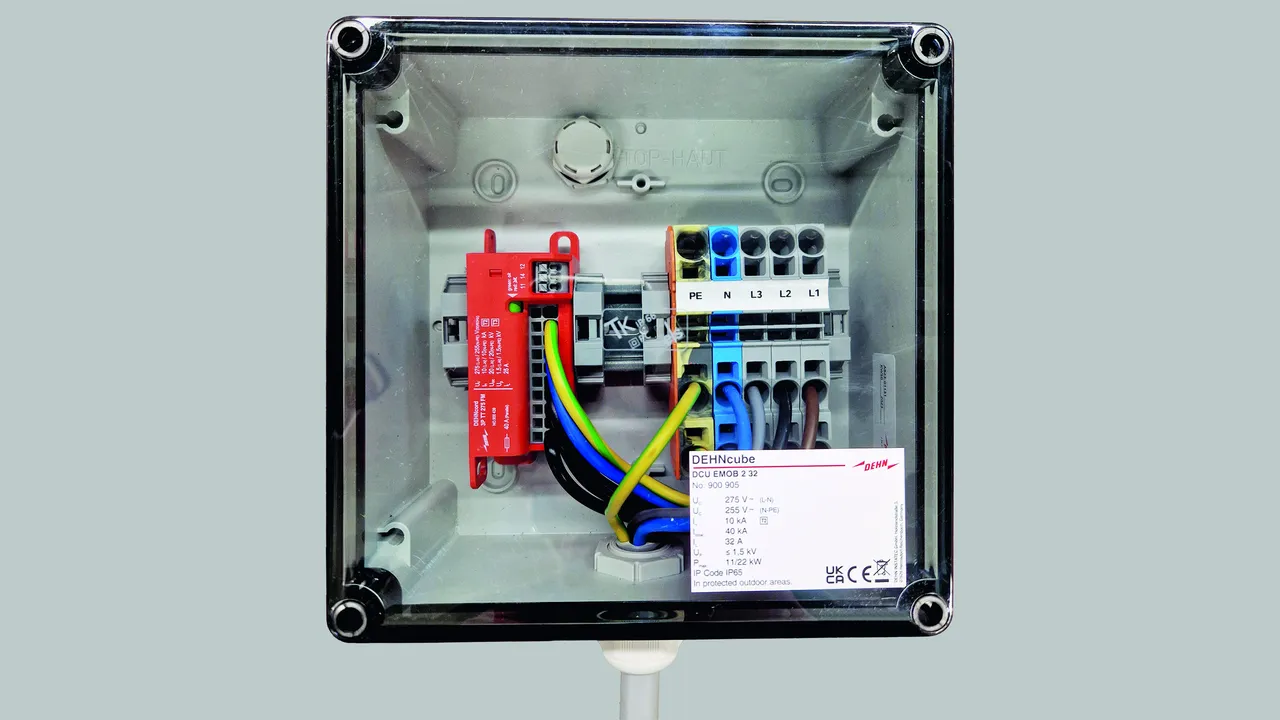

DEHNcube EMOB 2 16

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Product

Part No. 900901 DCU EMOB 2 16

GTIN 4013364506183, Customs tariff No. (EU): 85371098, Gross weight: 1.14 kg, PU: 1.00 szt.

Images

Additional information

CAD files

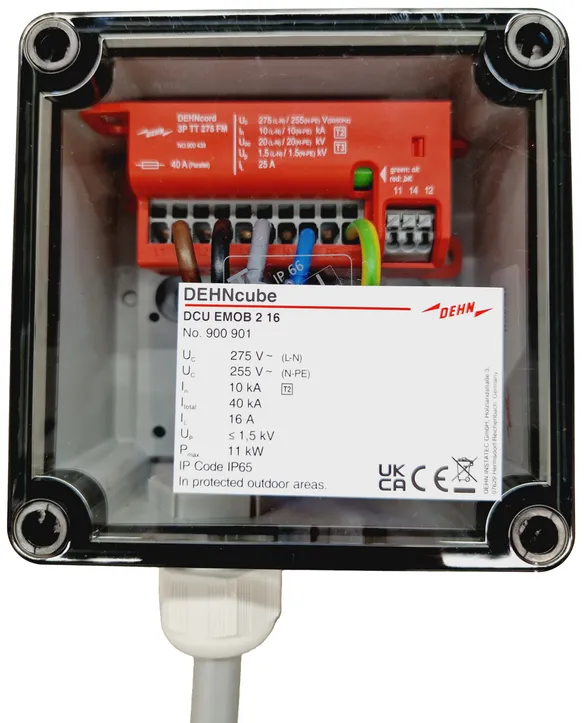

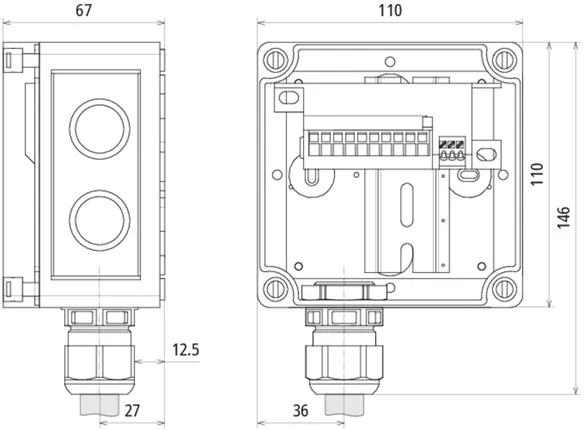

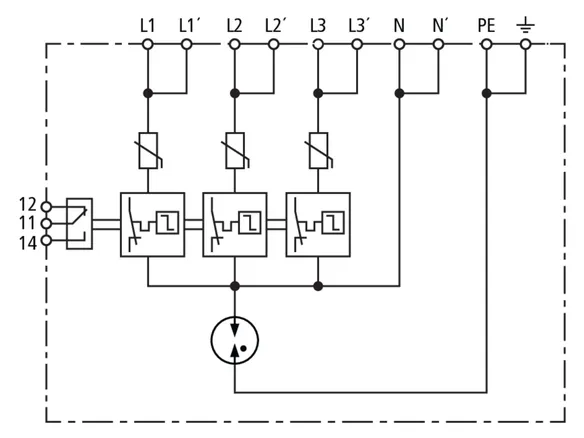

Skrzynka przyłączeniowa DCU EMOB 2 16
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 16 A
Maksymalna moc: 11 kW
Wymiary: 110 x 110 x 66 mm

Producent: DEHN
Typ: DCU EMOB 2 16
Nr kat.: 900901
lub podobny.

Technical data

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	16 A
Maksymalna moc	11 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	16 A
Maksymalna moc	11 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	20 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	110 x 110 x 66 mm

Product 900901 was added to Notepad.

Go to Notepad

Product 900901 was added to the cart.

Go to Web-Shop

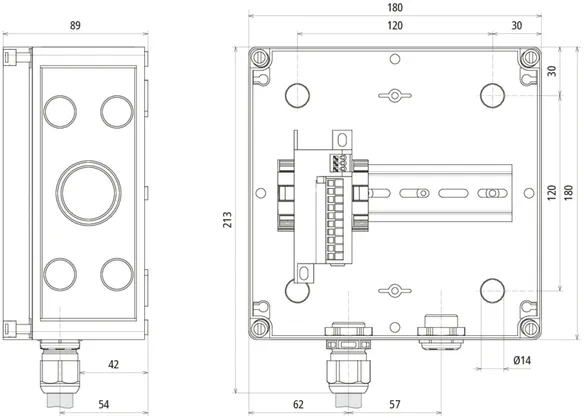

DEHNcube EMOB 2 25

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Product

Part No. 900902 DCU EMOB 2 25

GTIN 4013364506190, Customs tariff No. (EU): 85371098, Gross weight: 1.63 kg, PU: 1.00 szt.

Images

Additional information

CAD files

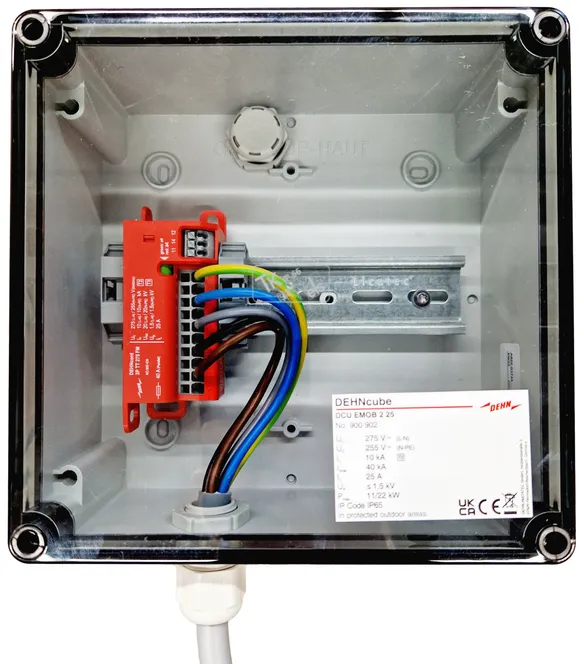

Skrzynka przyłączeniowa DCU EMOB 2 25
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 25 A
Maksymalna moc: 11 / 22 kW
Wymiary: 182 x 180 x 100 mm

Producent: DEHN
Typ: DCU EMOB 2 25
Nr kat.: 900902
lub podobny.

Technical data

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	25 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	182 x 180 x 100 mm

Product 900902 was added to Notepad.

Go to Notepad

Product 900902 was added to the cart.

Go to Web-Shop

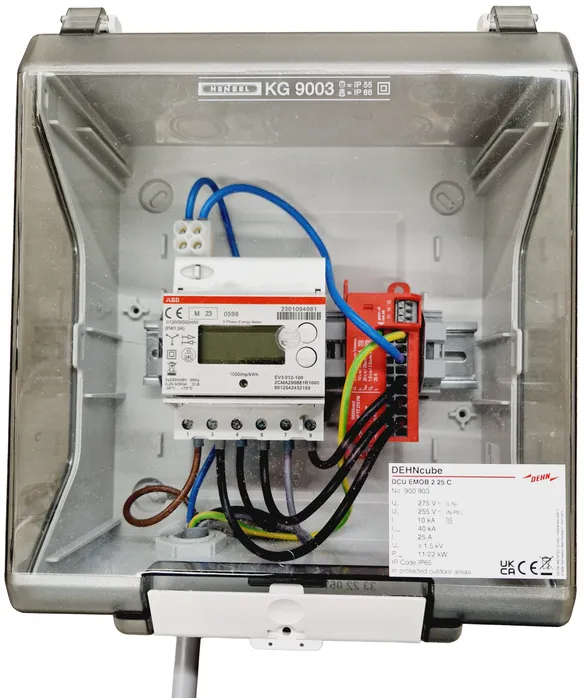

DEHNcube EMOB 2 25 C

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z licznikiem energii i ochroną przepięciową, z zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Product

Part No. 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Customs tariff No. (EU): 85371098, Gross weight: 2.06 kg, PU: 1.00 szt.

Images

Additional information

CAD files

Skrzynka przyłączeniowa DCU EMOB 2 25 C
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka wraz z
3-fazowym licznikiem energii do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 25 A
Maksymalna moc: 11 / 22 kW
Wymiary: 217 x 253 x 115 mm

Producent: DEHN
Typ: DCU EMOB 2 25 C
Nr kat.: 900903
lub podobny.

Technical data

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	25 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu szeregowym	25 A gG
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,2 ... 6 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 4 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25

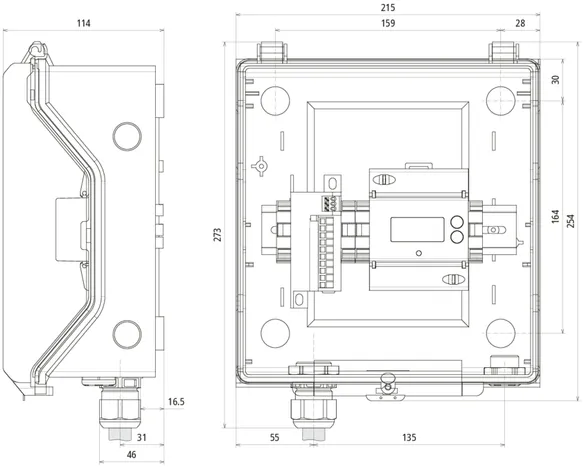

Wymiary obudowy (szer. x wys. x gł.)	217 x 253 x 115 mm
Licznik	ABB (EV3 012-100)

Product 900903 was added to Notepad.

Go to Notepad

Product 900903 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 1 32

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z kombinowanym ogranicznikiem przepięć i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Product

Part No. 900904 DCU EMOB 1 32

GTIN 4013364506213, Customs tariff No. (EU): 85371098, Gross weight: 2.55 kg, PU: 1.00 szt.

Images

Additional information

CAD files

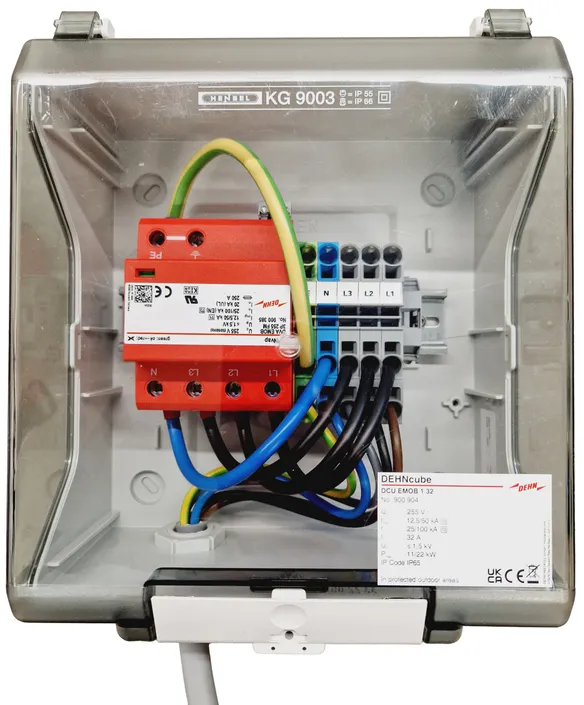

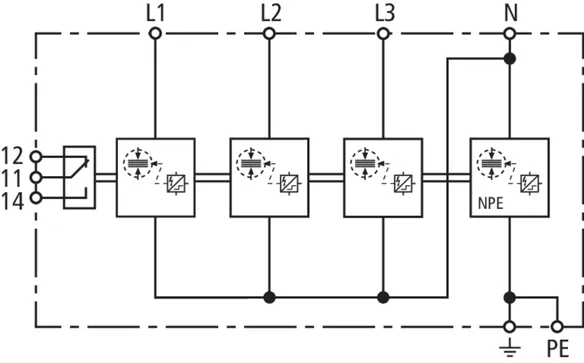

Skrzynka przyłączeniowa DCU EMOB 1 32
Skrzynka przyłączeniowa typu 1+2 / I+II
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 255 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Prąd udarowy pioruna (10/350): 12,5 / 50 kA
Znamionowy prąd wyładowczy (8/20): 25 / 100 kA
Prąd znamionowy: 32 A
Maksymalna moc: 11 / 22 kW

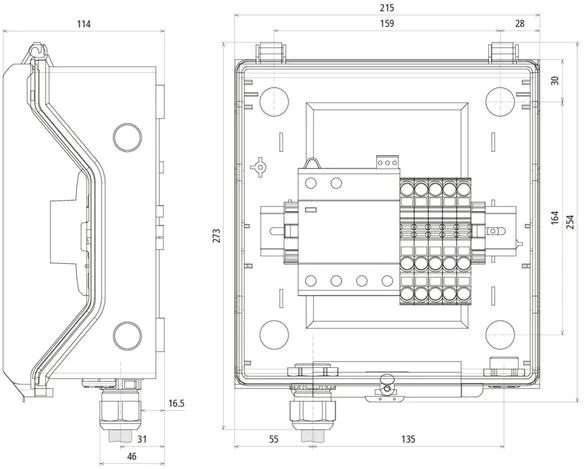

Wymiary: 217 x 253 x 115 mm

Producent: DEHN
Typ: DCU EMOB 1 32
Nr kat.: 900904
lub podobny.

Technical data

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Prąd udarowy pioruna (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Znamionowy prąd wyładowczy (8/20) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / klasa I + klasa II
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Skoordynowany energetycznie efekt ochronny z urządzeniem końcowym (≤ 10 m)	Typ 1 + typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Prąd udarowy pioruna (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia właściwa [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Znamionowy prąd wyładowczy (8/20) (I_n )	25 / 100 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [L-N]/[N-PE] (I_fi )	25 kA_rms/ 100 A_rms
Ograniczanie prądu następczego / selektywność	Bezpiecznik 35 A gG nie zadziała do 25 kA_rms (spodziewanego)
Czas zadziałania (t_A )	≤ 100 ns
Maksymalny bezpiecznik (L) do I_K≤ 25 kA_rms	40 A gG
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy [równoległe] / [szeregowe] (T_U )	-40°C...+80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Przekrój przyłącza (L1, L2, L3, N, PE, 9) (maks.)	16 mm²
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V/0,5 A
Parametry obwodu sygnalizacji DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 6 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	217 x 253 x 115 mm

Product 900904 was added to Notepad.

Go to Notepad

Product 900904 was added to the cart.

Go to Web-Shop

DEHNcube EMOB 2 32

Skrzynka przyłączeniowa na potrzeby elektromobilności.
Z ochroną przepięciową i zaciskami w technice wtykowej („push-in”) na wyjściu.

1 Product

Part No. 900905 DCU EMOB 2 32

GTIN 4013364506244, Customs tariff No. (EU): 85371098, Gross weight: 2.07 kg, PU: 1.00 szt.

Images

Additional information

CAD files

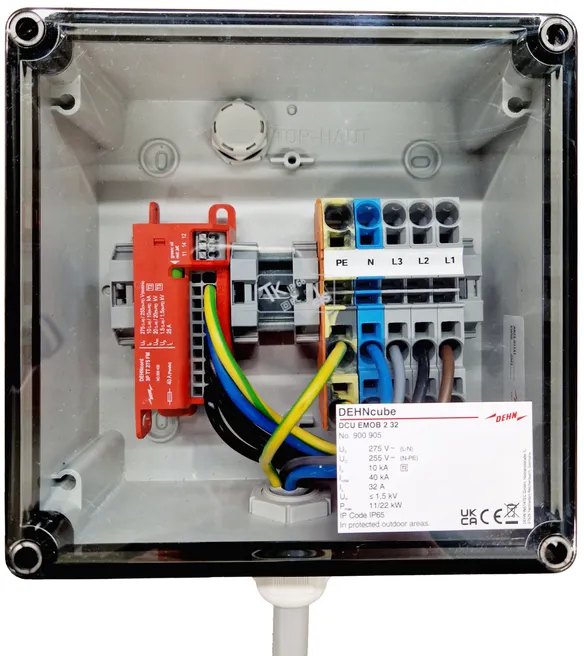

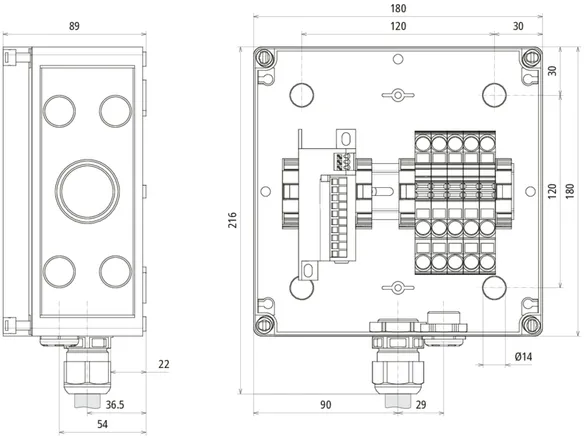

Skrzynka przyłączeniowa DCU EMOB 2 32
Skrzynka przyłączeniowa typu 2+3 / II+III
zgodna z EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Gotowa do podłączenia kompletna jednostka do
uniwersalnego montażu przed ładowarką naścienną (wallbox)
z zestykiem zdalnej sygnalizacji, wskaźnik działania / uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy (8/20): 10 kA
Całkowity prąd wyładowczy (8/20): 40 kA
Prąd znamionowy: 32 A
Maksymalna moc: 11 / 22 kW
Wymiary: 182 x 180 x 100 mm

Producent: DEHN
Typ: DCU EMOB 2 32
Nr kat.: 900905
lub podobny.

Technical data

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV

Ogranicznik przepięć według EN 61643-11 / ... IEC 61643-11	Typ 2 + typ 3 / klasa II + klasa III
Przetestowane zgodnie z	EN 61439-1 / ... IEC 61439-1
Przetestowane zgodnie z	EN 61439-2 / ... IEC 61439-2
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Największe napięcie trwałej pracy DC (U_C )	350 V
Prąd znamionowy AC (I_L )	32 A
Maksymalna moc	11 / 22 kW
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [L-N] (I_maks. )	20 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	10 kA
Maksymalny prąd wyładowczy (8/20 µs) [N-PE] (I_maks. )	20 kA
Całkowity prąd wyładowczy (8/20 µs) [L+N-PE] (I_total )	40 kA
Udar kombinowany [L-N]/[N-PE] (U_OC )	20 kV
Napięciowy poziom ochrony [L-N] (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony [N-PE] (U_P )	≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	25 ns
Czas zadziałania [L/N-PE] (t_A )	100 ns
Maksymalny bezpiecznik dodatkowy w okablowaniu równoległym	40 A gG
Wytrzymałość zwarciowa przy bezpieczniku dodatkowym (I_SCCR )	6 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – Charakterystyka	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – Charakterystyka	1200 V / 200 ms – wytrzymały
Pomiar izolacji	do 500 V DC w stanie podłączonym
Wskaźnik działania / uszkodzenia	zielony / czerwony
Przekrój przewodów do zacisków w technice wtykowej („push-in”)	0,5 ... 16 mm²drut / linka
Rodzaj zestyku zdalnej sygnalizacji (FM)	Bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Miejsce montażu	Montaż w chronionej strefie na zewnątrz
Stopień ochrony	IP 65
Wykonanie	z układem wyrównania ciśnienia
Wykonanie pokrywy	przezroczysta pokrywa z etykietą znamionową
Kolor obudowy	szary
Wejście	Ölflex 5x 6 mm², długość 1,5 m
Wyjście	Przyłącze po stronie instalacji ze złączem śrubowym M25
Wymiary obudowy (szer. x wys. x gł.)	182 x 180 x 100 mm
